40英寸耐火砖砌体专用切割设备结构设计

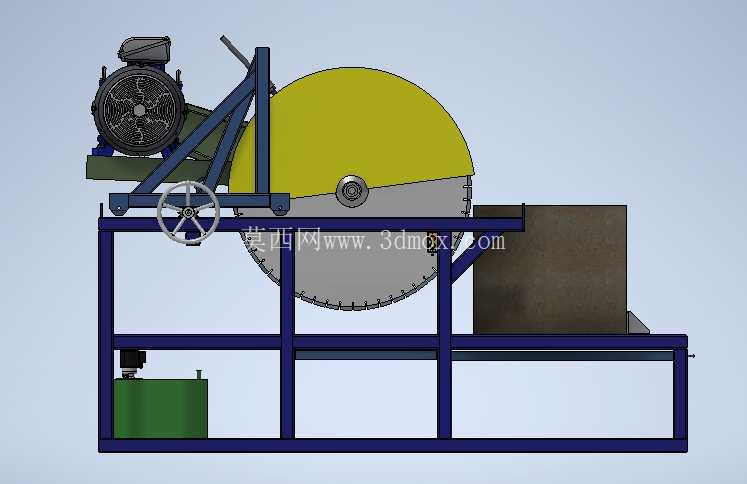

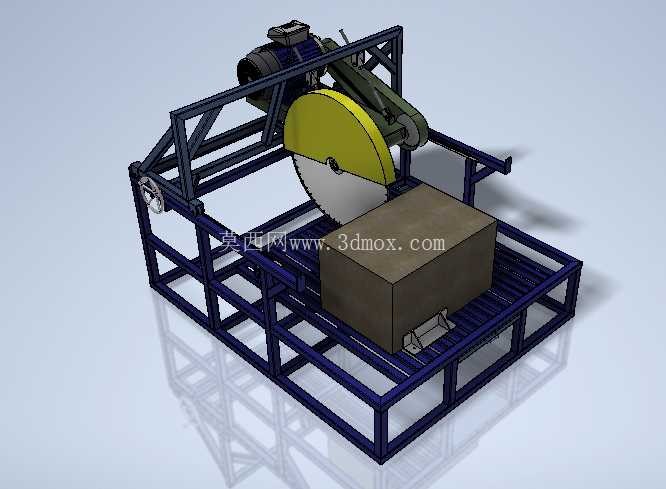

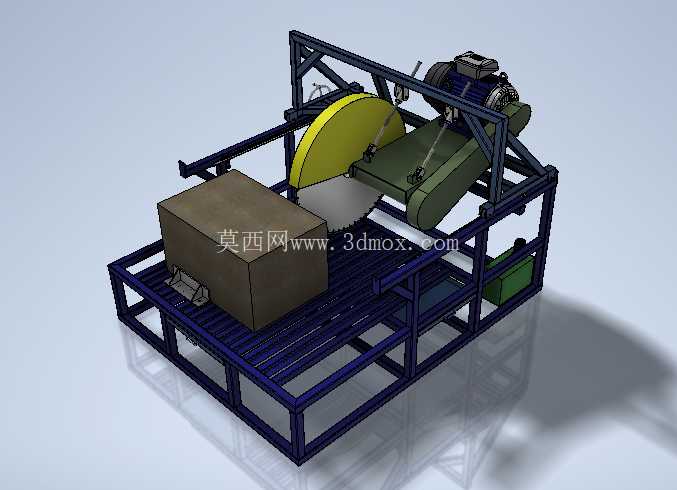

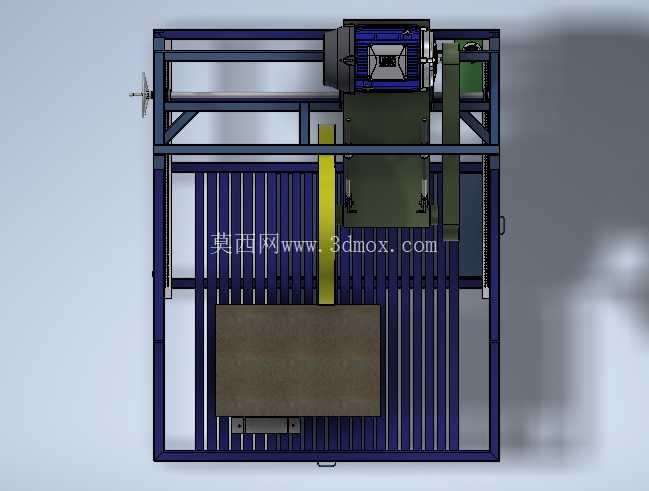

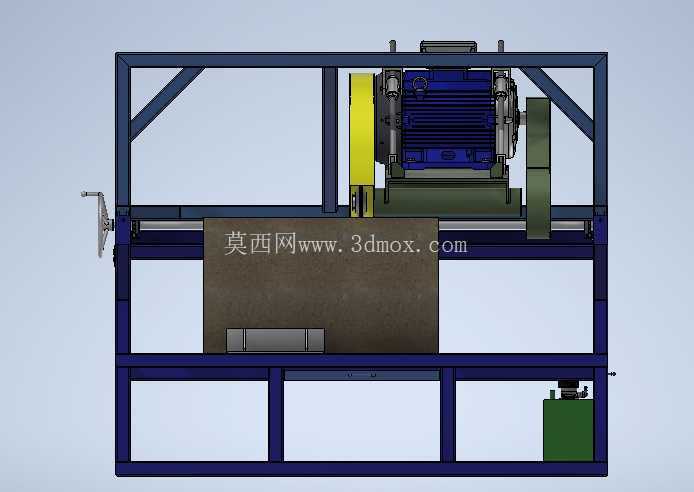

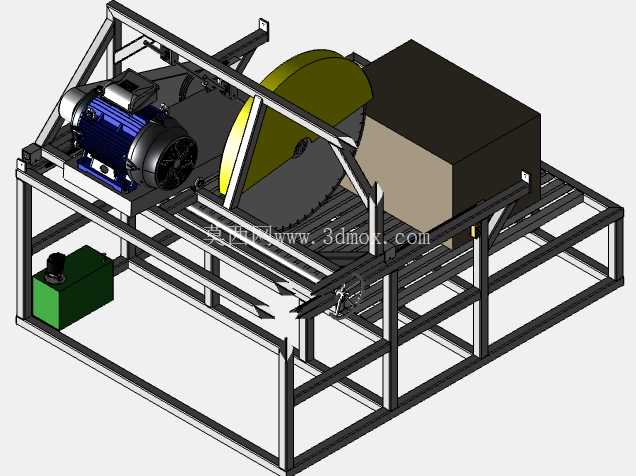

　　在冶金、建材、窑炉施工等现场作业场景中，砌体材料尤其是耐火砖的定尺切割一直是影响施工效率与砌筑精度的核心工序，常规小型手持切割设备不仅切割行程不足，面对大尺寸砌块时容易出现切面偏斜、崩边掉角的问题，作业过程中粉尘控制难度大，操作人员劳动强度高，而这款40英寸规格的砌体切割设备，正是针对这类大尺寸硬质砌体的加工需求开发的专用作业装备。从整体结构布局来看，设备采用框架式方管焊接机架作为承载基础，机架底部预留了充足的安装固定孔位，可直接固定在预制混凝土地基或者钢制作业平台上，整体安装边界宽度适配标准工业车间的通道预留尺寸，不需要额外对作业场地进行大规模改造，机架上层设置了平行排布的辊道式支撑台面，待切割的砌块可以直接沿辊道推送至切割工位，不需要额外吊装转运，单人即可完成上料对位操作，大幅降低了大尺寸砌块的移位难度。切割执行单元采用大直径圆盘锯片配置，40英寸的锯片半径可以覆盖常规大尺寸耐火砖、烧结砌体的全厚度切割行程，不需要多次翻面切割就能完成单块砌块的断料作业，锯片驱动电机通过皮带传动结构与锯片主轴连接，传动结构外侧设置了全封闭防护罩，既可以避免切割过程中碎屑飞溅伤人，也能对传动部件形成防护，减少粉尘进入轴承座造成的磨损。锯片进给单元采用摆动式进给结构，整套锯切组件铰接在机架后侧的支撑龙门架上，操作人员通过下压操作手柄即可控制锯片沿铰接轴向下进给，进给行程设置了硬限位结构，可以根据砌块厚度提前调整限位位置，避免锯片下切过深触碰下方辊道造成锯片崩损。

　　设备的机架后侧预留了冷却管路的安装位，可外接冷却水系统对锯片进行湿式冷却，同时抑制切割过程中产生的粉尘，相比干式切割能大幅降低作业现场的扬尘浓度，延长锯片的连续作业寿命。在设计思路上，这款设备优先考虑了现场作业的耐用性与易维护性，整体机架采用标准型材焊接，没有复杂的异形曲面结构，后期如果出现机架变形或者磨损，现场维修人员可以直接通过型材替换、补焊的方式完成修复，不需要定制特殊配件；锯片主轴采用标准圆锥滚子轴承配置，轴承座设置了注油嘴，日常维护只需要定期加注润滑脂即可，不需要复杂的拆解保养；驱动电机安装位设置了张紧调节结构，皮带出现松弛时只需要调整电机固定螺栓的位置即可完成张紧，不需要额外拆卸其他部件。

　　从实际应用场景来看，这类设备除了耐火砖切割作业外，也可适配混凝土砌块、石材条块等硬质脆性材料的定尺切割，在窑炉砌筑维修、耐火材料加工厂、市政建材施工等场景都能适配，设备的进料台面没有设置固定的工装夹具，操作人员可以根据砌块的外形尺寸，搭配快速压钳对异形砌块进行固定，不需要定制专用的夹持模具，适配性更强。设备的整体高度符合人体工程学设计，操作人员站立在设备侧方即可完成上料、对位、切割、出料的全流程操作，不需要弯腰或者登高作业，长时间作业的疲劳度更低；机架底部的支撑腿设置了调节脚垫，即使在不平整的作业场地，也可以通过调节脚垫高度保证机架台面处于水平状态，避免因为机架倾斜导致切割面出现角度偏差。

　　锯片防护罩的出料侧设置了挡屑帘，切割产生的碎屑和冷却水会被挡屑帘阻挡，沿防护罩内侧的导流槽流入机架下方的集屑槽，不会随意飞溅到作业区域外，方便后期的现场清理。相比通用型的石材切割设备，这款设备的辊道台面宽度专门针对砌体材料的常规尺寸做了适配，辊道的间距经过优化，即使是较小尺寸的砌块放在台面上推送，也不会出现卡滞或者倾翻的问题，辊道表面做了镀锌处理，长期接触冷却水和砖屑也不容易出现锈蚀，转动阻力小，推送大重量砌块时更加省力。设备的电气控制盒安装在机架侧方的操作位旁，设置了紧急停止按钮，出现异常情况时操作人员可以第一时间切断设备电源，避免安全事故发生；电机的接线端设置了防水接线盒，适配湿式作业的潮湿环境，降低电路短路的风险。
