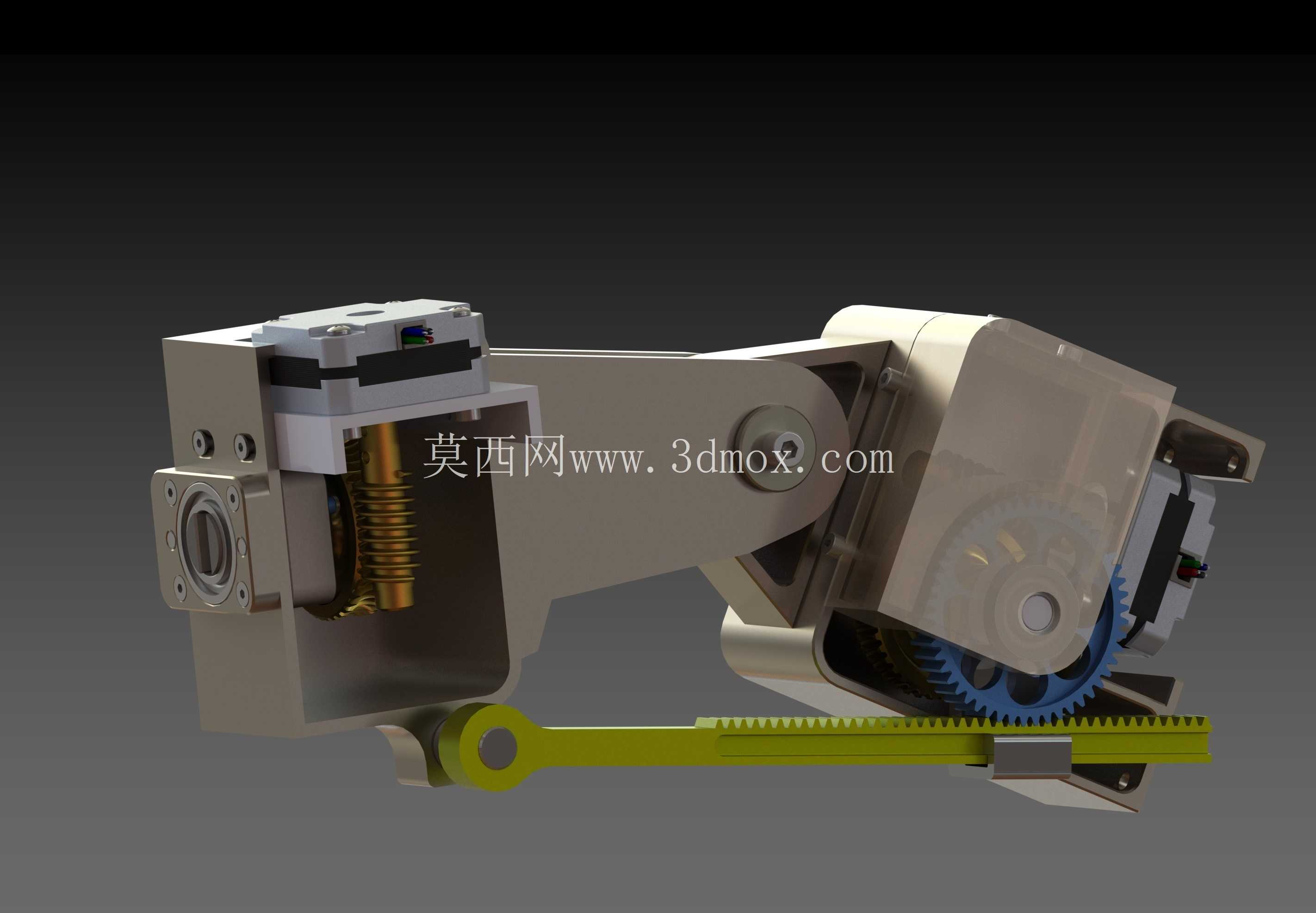

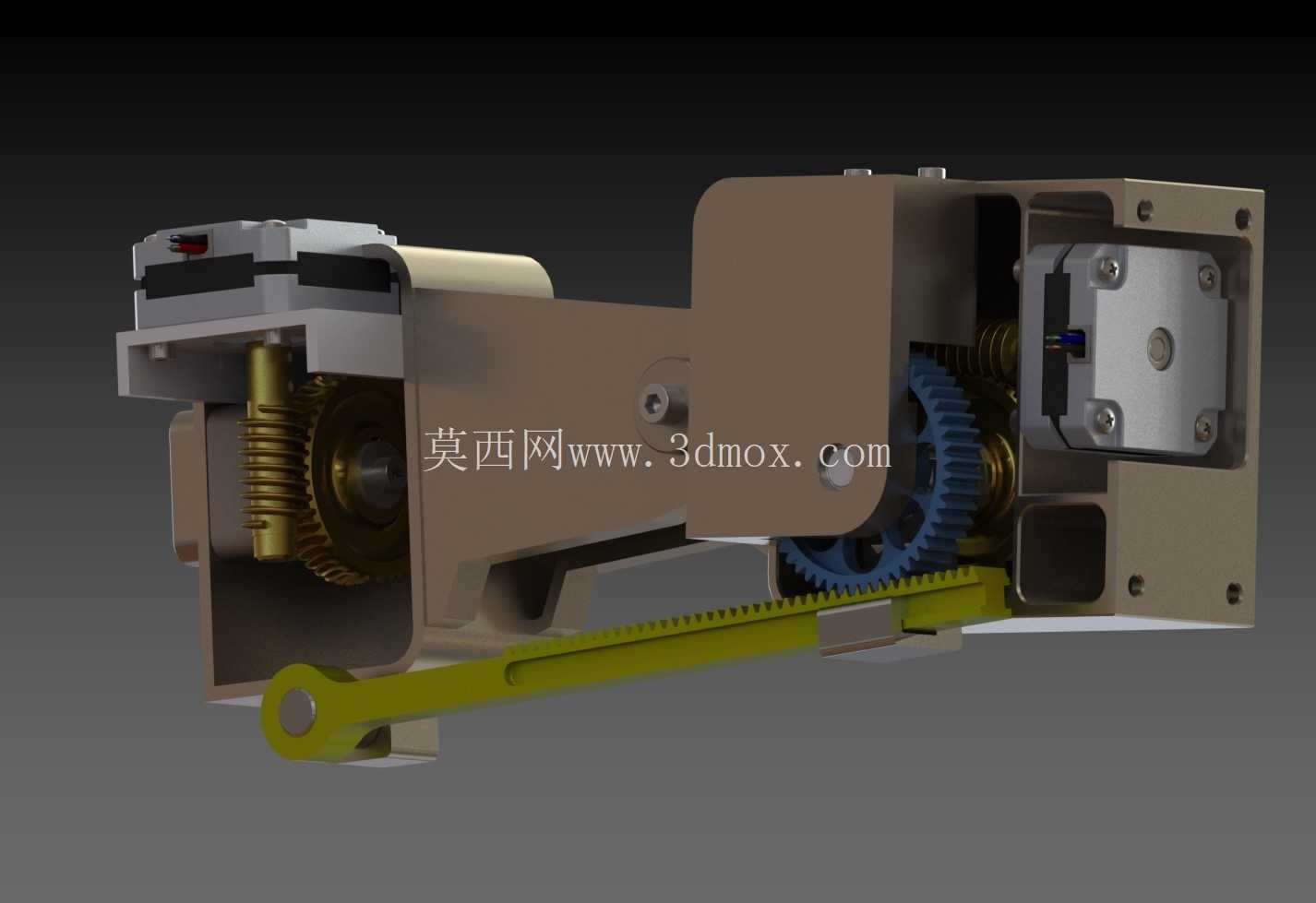

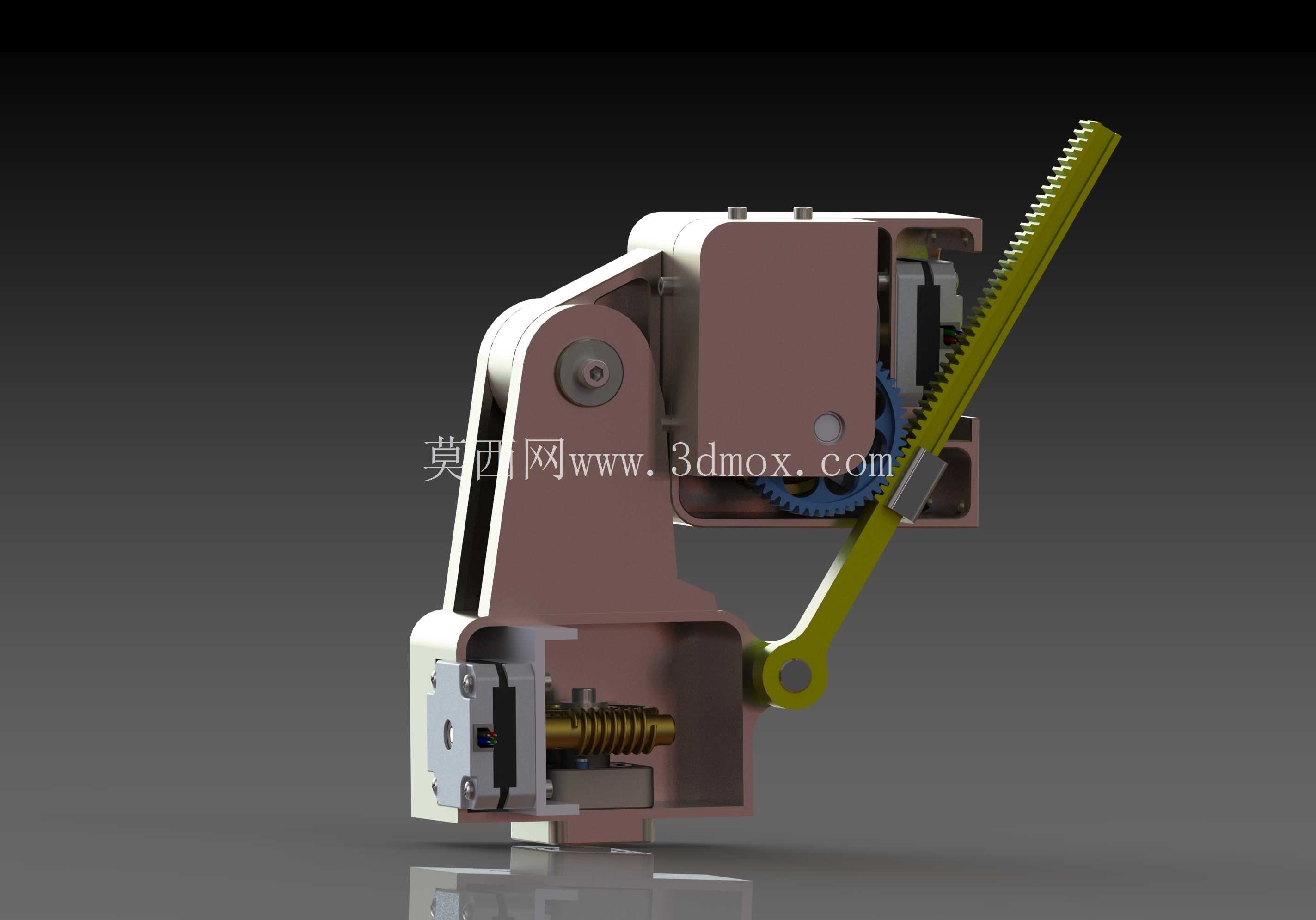

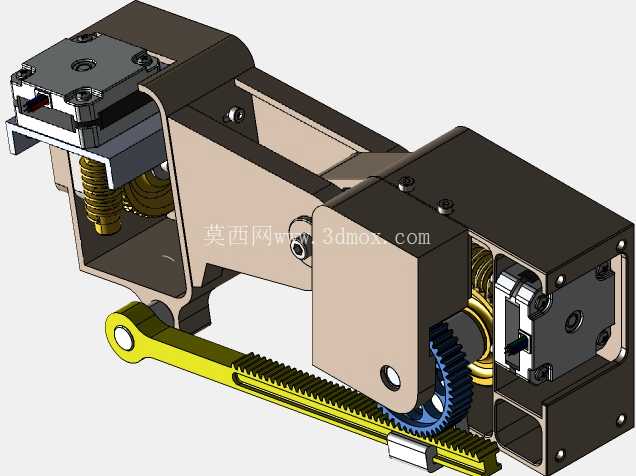

机械臂肘关节传动结构三维设计

　　从实际工况适配来看，这类肘关节需要同时承受小臂端挂载带来的径向弯矩、传动过程中的轴向反冲力，以及往复摆动带来的交变疲劳载荷，因此在结构布局上，将动力输出端的减速齿轮组布置在关节铰接点的侧方腔体中，齿条传动副沿着小臂连杆方向布置，既能够将动力直接传递到小臂摆动端，减少中间传动环节的间隙累积，也能让整体重心更靠近大臂安装基准，降低臂体伸展时的倾覆力矩。设计过程中首先要明确安装边界：关节与大臂连接的端面采用定位销配合螺栓锁紧的安装方式，安装孔位的同轴度公差需要控制在0.02mm以内，避免铰接转动时出现卡滞；关节的摆动范围通过齿条的有效行程进行限位，相比传统的硬限位块结构，齿条行程限位能够在传动末端自然形成动作边界，减少刚性碰撞带来的结构损伤。在工业自动化产线、协作机器人、特种作业机械臂的结构体系中，肘关节作为连接大臂与小臂的核心铰接部件，直接决定了臂体的负载能力、运动精度与动作响应速度，是整套臂部结构设计中载荷工况最复杂的模块之一。这套肘关节结构采用齿轮齿条配合齿轮减速的传动方案，区别于传统谐波减速关节的紧凑布局，其开放式的传动结构更便于后期维护调整，适配中低负载、大摆角范围的臂部动作需求，常见于上下料机械手、教学演示机械臂、轻载搬运设备的臂部铰接位置。

　　从功能特性来看，这套结构内置的弹簧缓冲组件能够在小臂遇到外力冲击时吸收瞬时过载，避免齿轮齿条副因为刚性冲击出现断齿、变形问题；齿轮组采用直齿圆柱齿轮配合，加工难度低，装配时的侧隙可以通过调整齿轮中心距进行补偿，不需要额外的消隙结构就能满足轻载场景下的传动精度要求。在外形尺寸的把控上，关节主体的腔体采用钣金折弯配合机加工件拼接的结构，在保证腔体刚度的前提下尽可能压缩壁厚，整体关节的径向尺寸控制在适配100-150mm臂宽的范围内，不会因为关节体积过大挤占臂体内部的走线空间，腔体内部预留了穿线通道，能够容纳动力线、编码器线从关节中心穿过，避免臂体摆动时线缆出现拉扯磨损。

　　实际选型应用时，需要匹配对应模数的齿轮齿条参数，根据小臂的最大负载计算传动比，确认驱动端的伺服电机输出扭矩能够覆盖最大摆角下的负载力矩，同时要在铰接转动副位置添加自润滑轴承，减少长期往复转动带来的磨损，延长关节的维护周期。不同于集成化的一体化关节模组，这种拆分式的传动结构能够根据实际使用场景调整传动件的参数，比如更换不同长度的齿条就能调整小臂的摆动角度范围，更换不同齿数的减速齿轮就能调整传动比，适配不同的动作速度与负载需求，对于非标自动化设备的定制化设计来说，这类结构的改造成本更低，零件的通用化程度更高，不需要开模定制特殊零件就能完成组装调试。

　　在装配逻辑上，先将齿轮组预装在侧腔体内调整好啮合间隙，再将齿条与小臂连杆固定后装入导向槽，最后扣合腔体盖板完成锁紧，整个装配过程不需要特殊工装，普通的机加工车间就能完成组装调试，适合小批量非标设备的生产场景。结构的受力路径经过优化：小臂端的负载通过连杆传递到铰接轴承，再通过轴承传递到大臂连接端，传动过程中的反作用力由齿条导向槽承担，不会直接作用到驱动电机的输出轴上，能够有效保护驱动元件不受径向力损伤，提升驱动部件的使用寿命。
