窄轨蒸汽机车K-27辐条式驱动轮结构

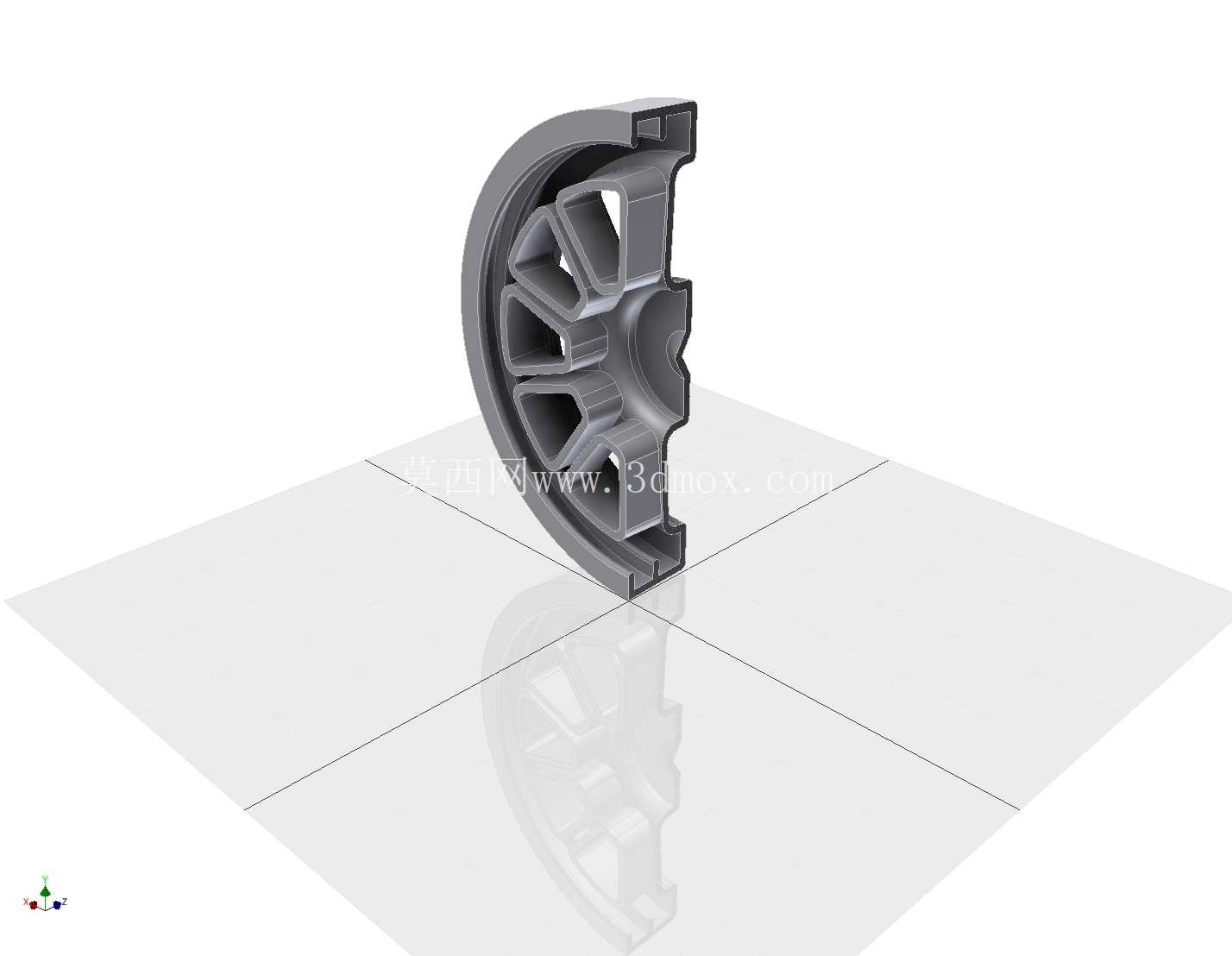

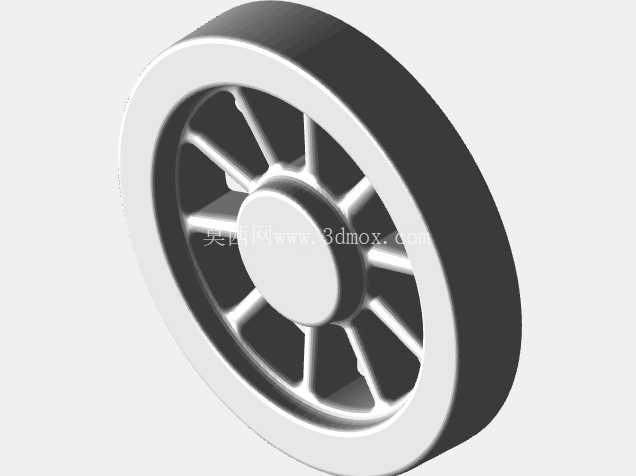

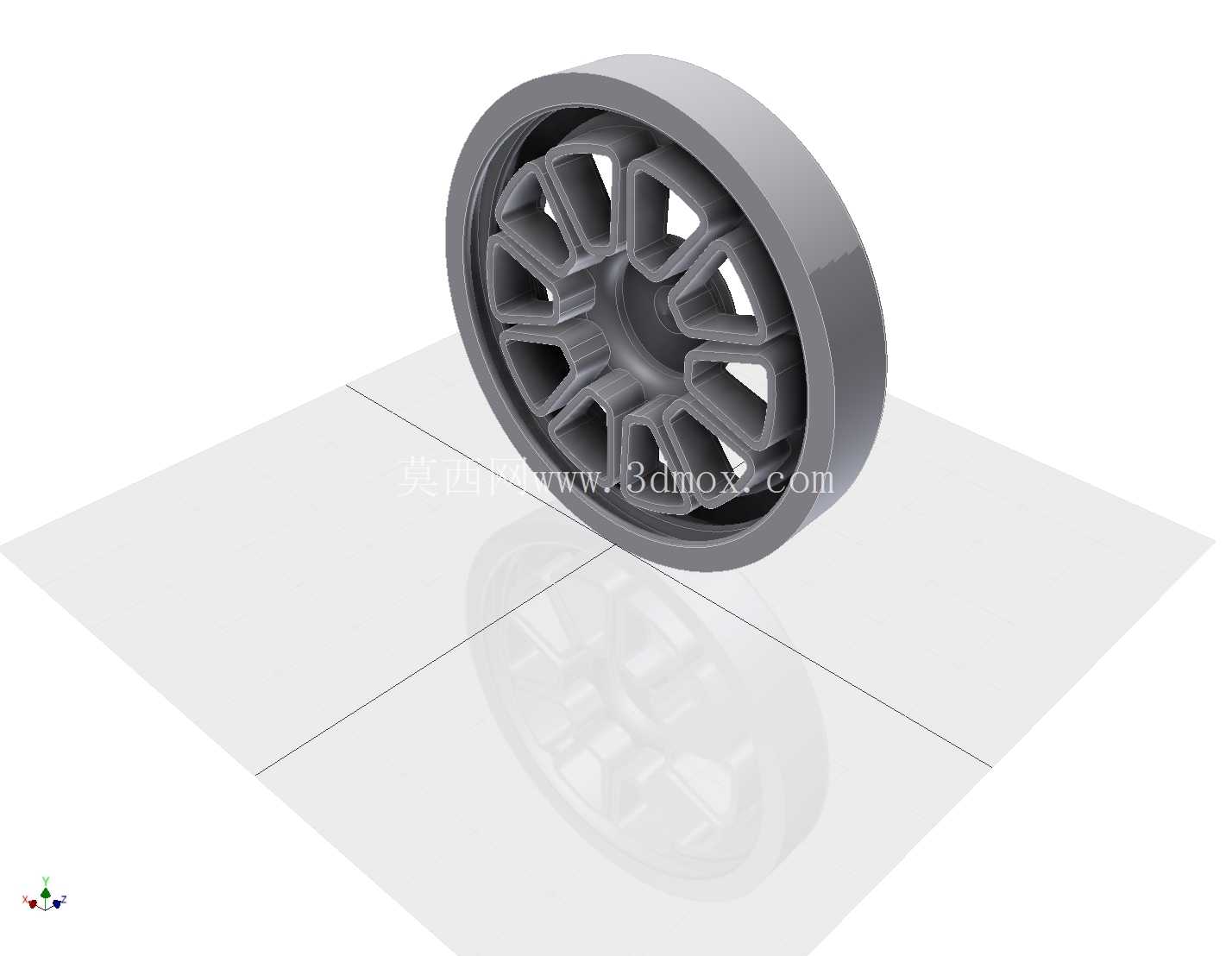

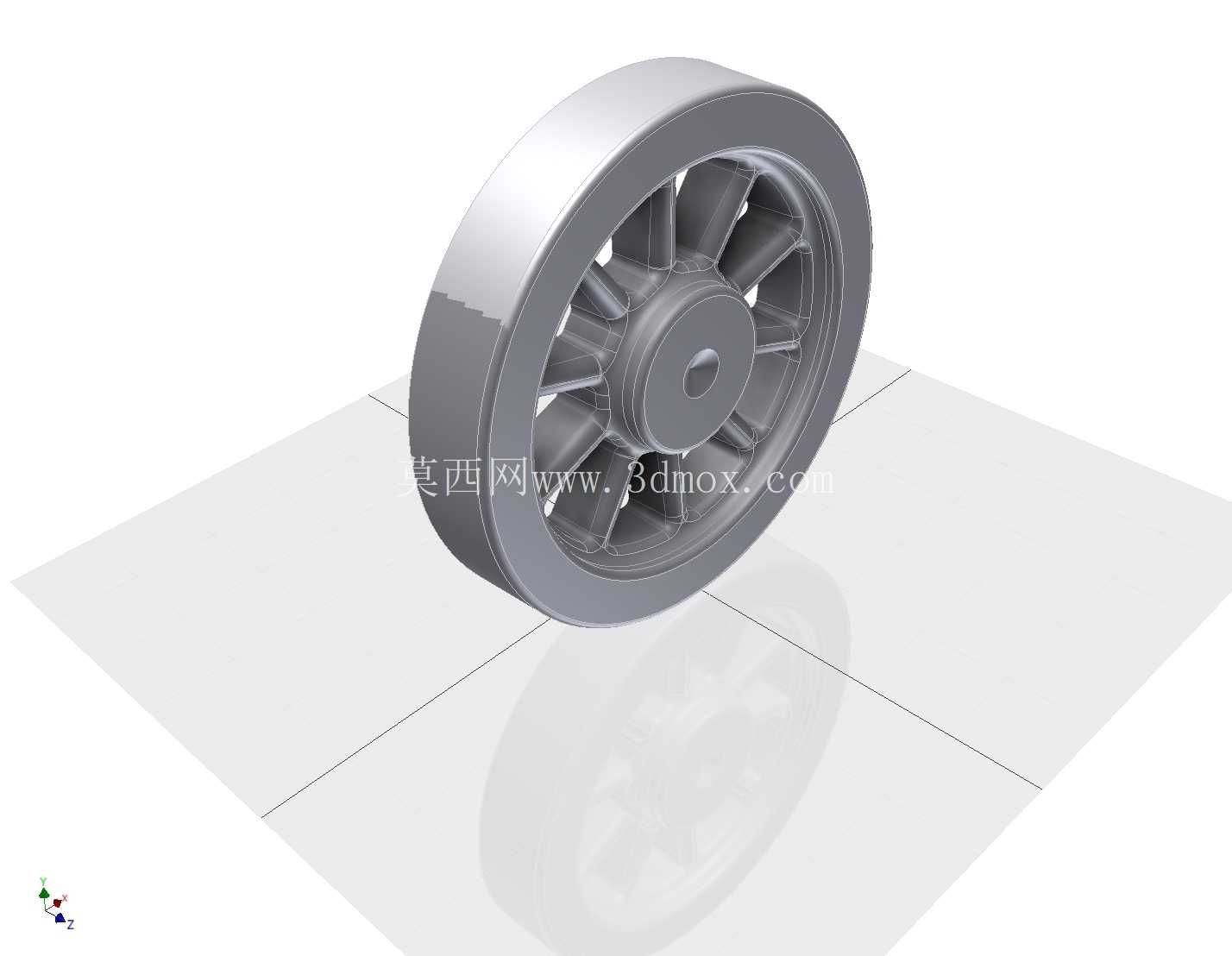

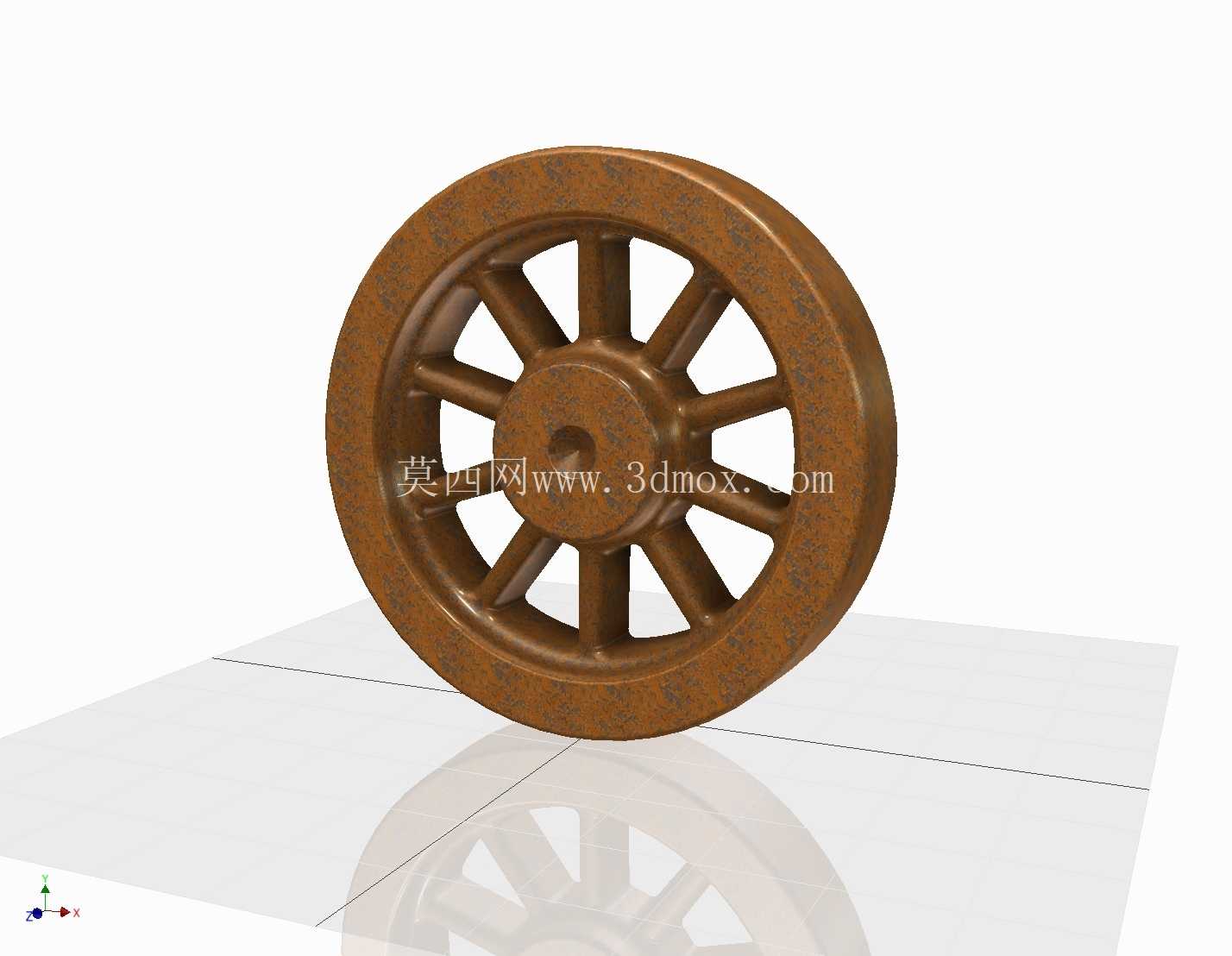

　　在小型Live Steam蒸汽机车的走行部设计中，驱动轮是直接承担整车重量、传递汽缸牵引力的核心受力部件，其结构合理性直接决定机车运行的平稳性、轮轨接触可靠性以及小半径曲线的通过能力。这款适配Rio Grande K-27型窄轨蒸汽机车的驱动轮，采用等距直辐条结构，轮缘踏面轮廓严格匹配窄轨铁路的轨头廓形，能够在89毫米轨距的轨道上稳定运行，对应1:10.27的缩放比例下，轮体外径为89毫米，轮缘高度、踏面锥度均参照原型车参数做等比例还原，保证模型机车在运行时不会出现脱轨、轮缘偏磨的问题。从结构受力角度来看，驱动轮的轮毂部分设计有与车轴过盈配合的安装孔，孔位公差控制在IT7级精度区间，装配时采用热装工艺即可保证轮体与车轴的同轴度，避免高速运转时出现轮对跳动的问题。辐条采用12根等截面直辐条均匀分布的设计，相比板式轮辐，直辐条结构在保证整体结构强度的前提下，能够有效降低轮体自身的转动惯量，减少机车启动和制动时的能量损耗，同时辐条之间的镂空结构也便于日常对轮对内侧、车轴连接部位的检查与维护，不会出现积灰、油污堆积难以清理的问题。

　　轮箍部分与辐条、轮毂采用一体化结构设计，踏面做了1:20的锥度处理，轮缘内侧设置有圆弧过渡，当机车通过小半径曲线时，轮对能够自动对中，减少轮缘与轨侧的滑动摩擦，降低运行阻力的同时也能延长轮轨部件的使用寿命。在实际的模型机车组装场景中，该驱动轮需要与连杆、偏心轮等配气机构部件配合安装，轮毂侧面预留有连杆销的安装孔位，孔位与轮毂中心的偏心距严格按照原型车的气门正时参数设定，保证组装后配气机构能够精准动作，不会出现卡滞、气门开闭时序错乱的问题。轮体的安装边界需要注意，轮背与轴箱端面的间隙控制在0.3-0.5毫米之间，既不能间隙过大导致轮对轴向窜动，也不能间隙过小导致运转时轮体与轴箱发生摩擦。

　　从生产制造角度来看，该轮体结构适合采用失蜡铸造或者快速原型工艺制作，辐条与轮毂、轮箍的连接部位均做了R2的圆角过渡，避免应力集中导致的部件断裂，即使在频繁启停、往复受力的工况下，也能保证足够的结构强度。在小比例蒸汽模型的运行场景中，这类辐条式驱动轮相比实心轮，更贴近真实窄轨机车的外观特征，同时镂空的辐条结构也能减轻簧下重量，提升机车在轨道上的运行平稳性，尤其是在带有坡度的轨道上运行时，更低的转动惯量能够让机车的牵引力输出更平顺，不会出现轮对打滑空转的问题。

　　设计过程中需要重点校核辐条的抗弯强度，在轮对承受整车垂向载荷、传递牵引力的工况下，每根辐条所受的弯曲应力需要控制在材料许用应力的三分之一以内，预留足够的安全余量，同时轮缘部分的厚度要满足侧向外力冲击的强度要求，避免过曲线时轮缘受侧向力发生变形。踏面的表面粗糙度需要控制在Ra1.6以下，减少轮轨接触时的滚动阻力，轮毂内孔的表面粗糙度则需要控制在Ra3.2，保证与车轴过盈配合时的接触面积均匀，不会出现应力集中导致的轮毂开裂问题。在组装配气连杆时，连杆销与轮毂上销孔的配合采用间隙配合，间隙量控制在0.02-0.03毫米，保证连杆能够灵活摆动，不会出现卡滞，同时销孔的位置度公差控制在0.05毫米以内，保证两侧驱动轮的连杆动作同步，避免出现运动干涉。
