气动式袋口夹持装袋作业工装结构

这套夹持工装主要面向散料装袋工位的袋口固定需求，常见于水泥、耐火材料、面粉等粉状、小颗粒物料的定量包装环节，替代传统人工捆扎袋口的作业方式，解决装袋过程中袋口滑落、粉料外溢、对接出料口错位的实际问题。整套机构采用抱合式对称结构设计，核心执行元件为两组水平对置安装的标准气缸，通过剪叉式连杆机构将气缸的直线伸缩动作转化为夹爪的同步开合运动，保证两侧夹爪的夹持力均匀分布，不会出现单侧偏载导致的袋口褶皱漏料问题。

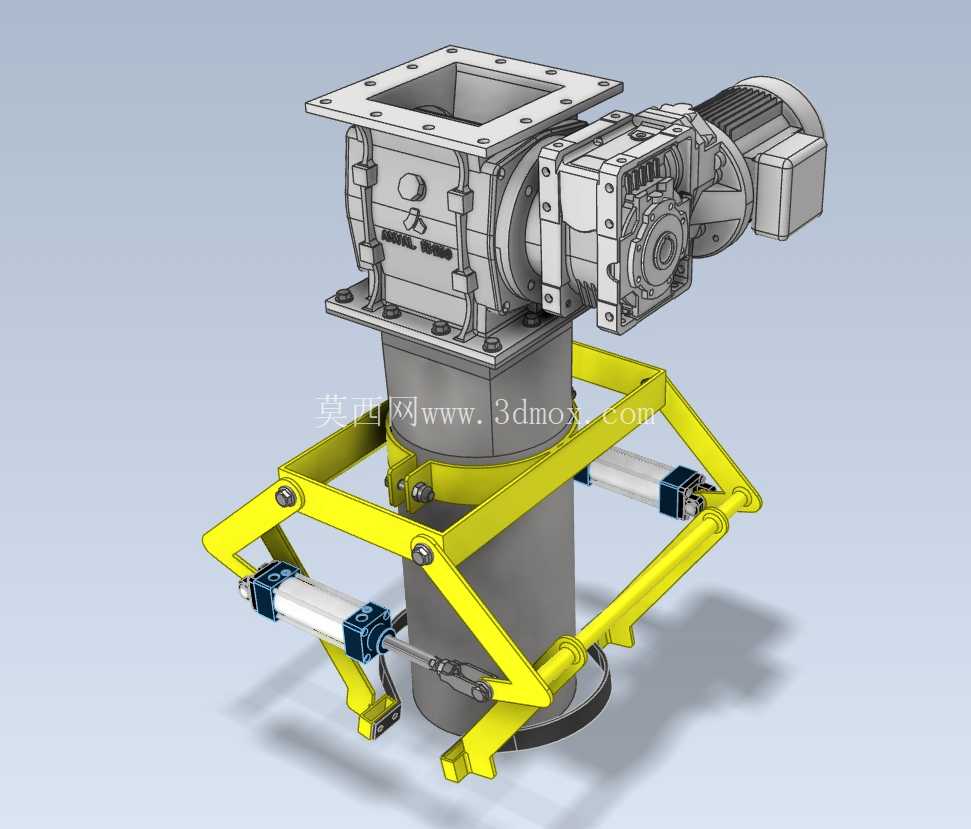

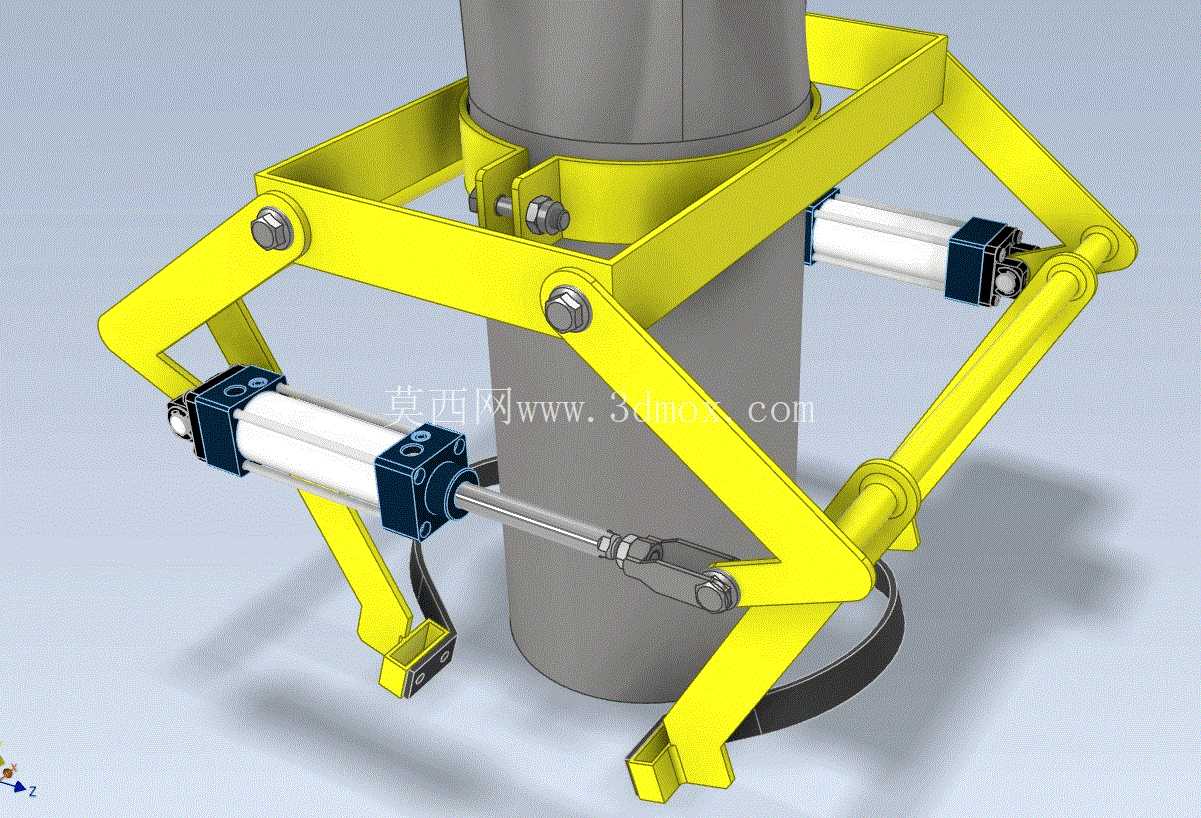

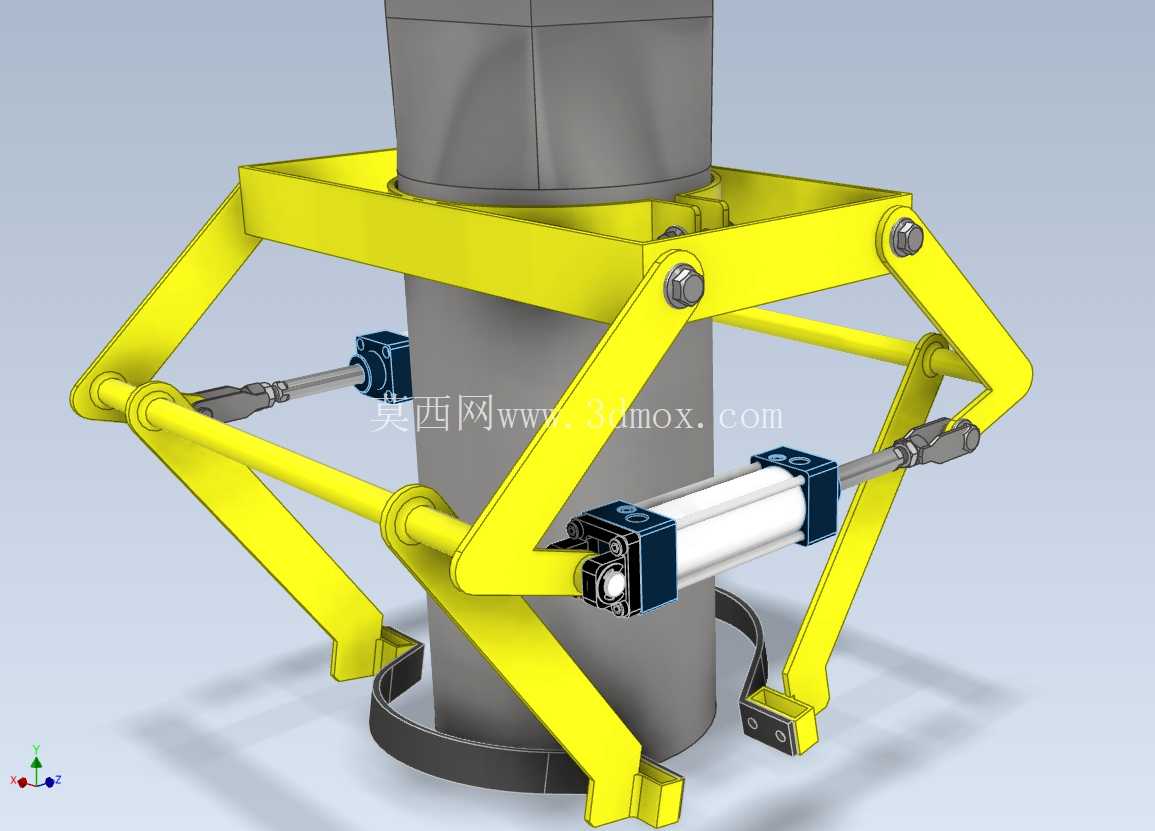

从结构布局来看，上部的环形安装座可直接套接在出料溜管的外壁，通过顶紧螺栓实现快速固定，不需要对原有出料设备做大规模改造，安装时只需保证环形座与溜管同轴度偏差控制在2mm以内，即可保证后续夹爪开合时不会与溜管发生运动干涉。剪叉连杆的铰接点全部采用带肩螺栓配合自润滑衬套设计，长期往复运动下也不会出现铰接点卡滞、磨损间隙过大的问题，维护时只需定期加注润滑脂即可，适合包装车间多粉尘的恶劣作业环境。夹爪的末端设计有向内弯折的托边，托边表面贴附防滑橡胶垫，既可以勾住包装袋的卷边部位，又能通过橡胶垫增大与袋身的摩擦力，即使夹持装满粉料的较重袋体，也不会出现袋口滑脱的情况。

设计过程中重点考虑了不同规格包装袋的适配性，通过调整气缸的行程限位，可以适配直径300mm到500mm范围内的常规包装袋口，夹爪的开合角度最大可达60度，套袋时操作人员有足够的操作空间将袋口套入溜管，触发夹持开关后夹爪可在1秒内完成抱合动作，配合下方的称重平台可实现定量装袋的全流程半自动化作业，相比人工固定袋口的作业方式，可减少至少一名工位操作人员，同时大幅降低粉料外溢造成的车间环境污染。

整套机构的气动回路采用常规的五通电磁阀控制，气缸两端配有调速接头，可根据实际作业节奏调整夹爪的开合速度，避免开合速度过快导致的袋口扯破、或者速度过慢影响作业效率的问题。安装边界方面，整套机构在完全张开状态下的最大外轮廓直径为850mm，完全闭合状态下外轮廓直径为620mm，垂直方向的总高度为380mm，不会占用过多的溜管下方安装空间，可适配大多数现有定量包装秤的出料口安装尺寸。夹爪的受力部位全部采用标准型材焊接后加工而成，焊接后做去应力处理，避免长期受交变载荷出现结构变形，所有外露金属部件都做了喷塑防腐处理，可抵御粉料环境下的锈蚀问题，延长设备的实际使用寿命。

在实际作业场景中，该工装可与定量称重设备、输送线配套使用，当包装袋由人工或者上袋机构套到出料口后，夹爪自动抱紧袋口，称重系统达到设定重量后停止出料，夹爪自动松开，包装袋落到下方输送带上进入封袋工序，整个动作逻辑可直接接入现有包装设备的控制系统，不需要额外增加复杂的控制元件。针对部分流动性较差的粉料，还可以在夹爪部位加装振动辅助组件，通过小幅度的高频振动帮助粉料快速落袋，减少袋口挂料的问题。整套结构没有复杂的定制化零件，大部分零部件都可以采用标准件或者常规机加工件制作，加工成本较低，后期维护更换配件也十分方便，非常适合中小规模的粉料生产企业做包装工位升级改造使用。
