家用无障碍户外轮椅垂直升降装置

这款户外轮椅升降装置的核心应用场景，是独栋住宅、带露台或架空层的低层民居，解决轮椅使用者、行动不便老人在无法修建坡道的场地，完成户外不同标高平面的垂直通行需求。很多老旧民居或者郊野独栋住宅的入户层与室外地面存在0.6-1.2米的高差，常规坡道需要至少1:12的坡度，对应长度要7米以上，多数住宅的户外场地根本无法留出这么长的坡道空间，这款升降装置就是针对这类场地痛点设计的，安装占地仅比普通轮椅通行宽度多出少量余量，不需要大面积开挖或者占用过长的通行路径。

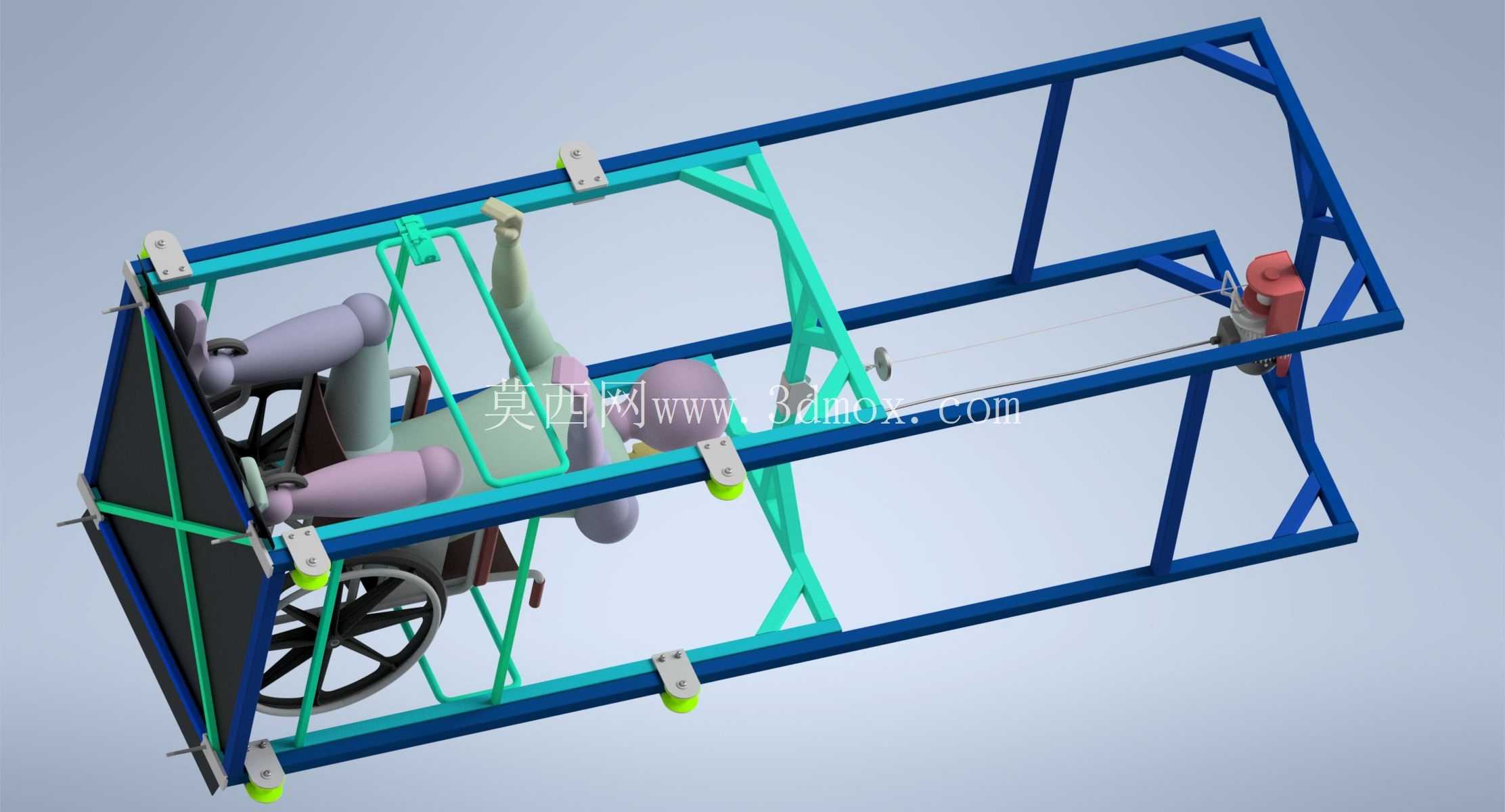

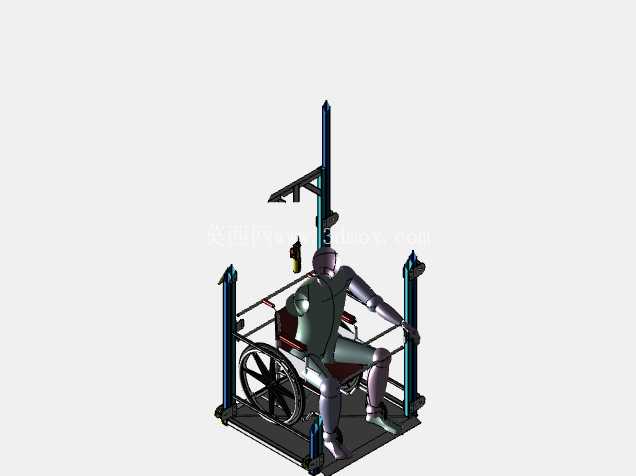

从结构设计思路来看，整体采用框架式方管焊接承载结构，外围蓝色框架是主承载机架，直接通过底部的可调支撑脚固定在硬化地面上，不需要做复杂的混凝土预埋，适配户外已经硬化的露台、台阶旁的平整地面，安装边界要求低，只要地面平整度误差在10mm以内，通过底部的调节脚就能完成调平固定。内部青绿色的框架是载台升降导向架，载台的尺寸刚好容纳一台标准手动轮椅加上乘坐者，宽度预留了80mm的操作余量，深度方向留出了轮椅进出的导向空间，乘坐者不需要精准对位就能将轮椅停靠在载台的锁定位置。

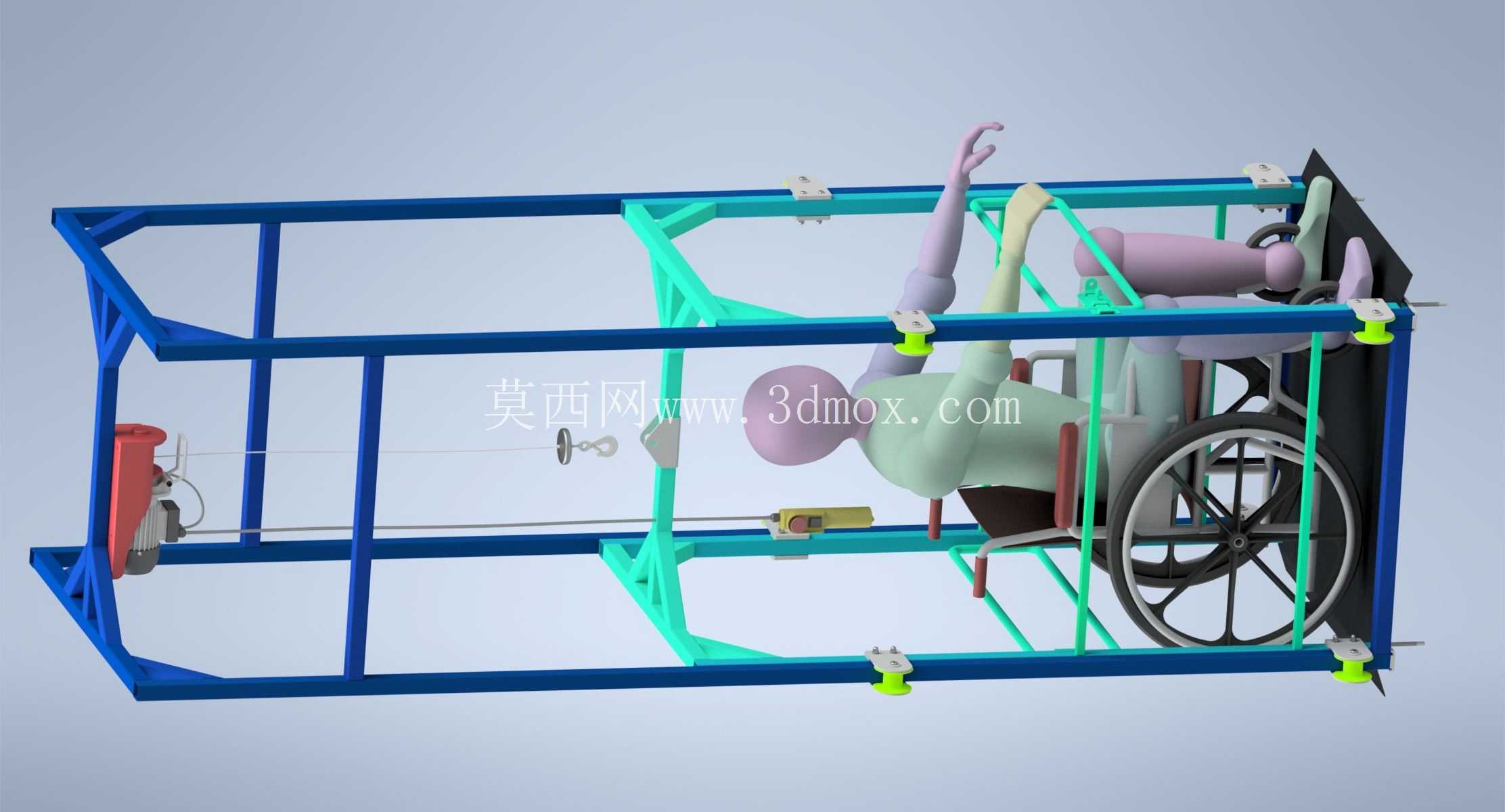

设备的驱动部分布置在机架侧方的低位位置，采用曳引式驱动结构，通过钢丝绳牵引载台沿导向框架做垂直升降，驱动单元做了户外防水密封处理，外壳防护等级满足户外露天使用的要求，不需要额外搭建防雨棚。载台的进出端设置了可翻折的安全挡边，当载台停在底层地面时，挡边放平形成过渡坡道，轮椅可以直接推行进入载台；当载台开始升降时，挡边自动翻起形成防护栏，防止轮椅在升降过程中发生滑移。载台的三个固定侧面都设置了防护栏，高度到乘坐者的腰腹位置，避免升降过程中肢体伸出框架外发生磕碰。

在安全设计上，载台底部设置了触底安全开关，如果升降过程中底部碰到障碍物，会立刻停止运行并反向小幅回落，避免夹伤人员或者损坏物品；框架的上下极限位置都设置了硬限位和电气限位双重保护，防止载台超程运行。驱动部分设置了手动释放装置，遇到断电情况时，陪护人员可以通过手动释放阀缓慢将载台降到地面位置，不会出现人员被困在半空中的情况。

从安装边界来看，这款设备的整体外廓宽度在1.2米左右，长度在1.8米左右，升降行程覆盖0.4米到1.5米的常规高差，完全适配普通住宅户外台阶、露台的高差需求，不需要对现有建筑结构做大规模改造，只需要在载台停靠的上下两个标高位置留出对应的停靠缺口，固定好机架底部的支撑脚就能完成安装。设备的操作按钮设置在载台内部和上下停靠位置的外侧，乘坐者可以自己在载台内操作升降，陪护人员也可以在外部控制设备运行，操作逻辑简单，按键做了大尺寸防滑处理，适合行动不便的人群操作。

不同于商用公共场所的大型无障碍电梯，这款设备的结构做了轻量化设计，整体自重控制在合理范围，不需要建筑结构有额外的承重预留，普通的混凝土地面、硬化铺装地面都能满足安装承重要求。框架表面采用户外粉末喷涂处理，耐雨水、紫外线侵蚀，长期户外使用不会出现漆面脱落、结构锈蚀的问题，日常维护只需要定期给导向滑轨加注润滑脂，检查钢丝绳的磨损情况即可，维护成本很低。载台的承载能力按照300kg设计，完全覆盖普通成年人加标准手动轮椅、电动轮椅的总重量，运行速度控制在0.05m/s以内，升降过程平稳无冲击，乘坐者不会有眩晕或者晃动感，适合行动不便人群的使用耐受度。
