双剪叉液压驱动升降作业台结构设计

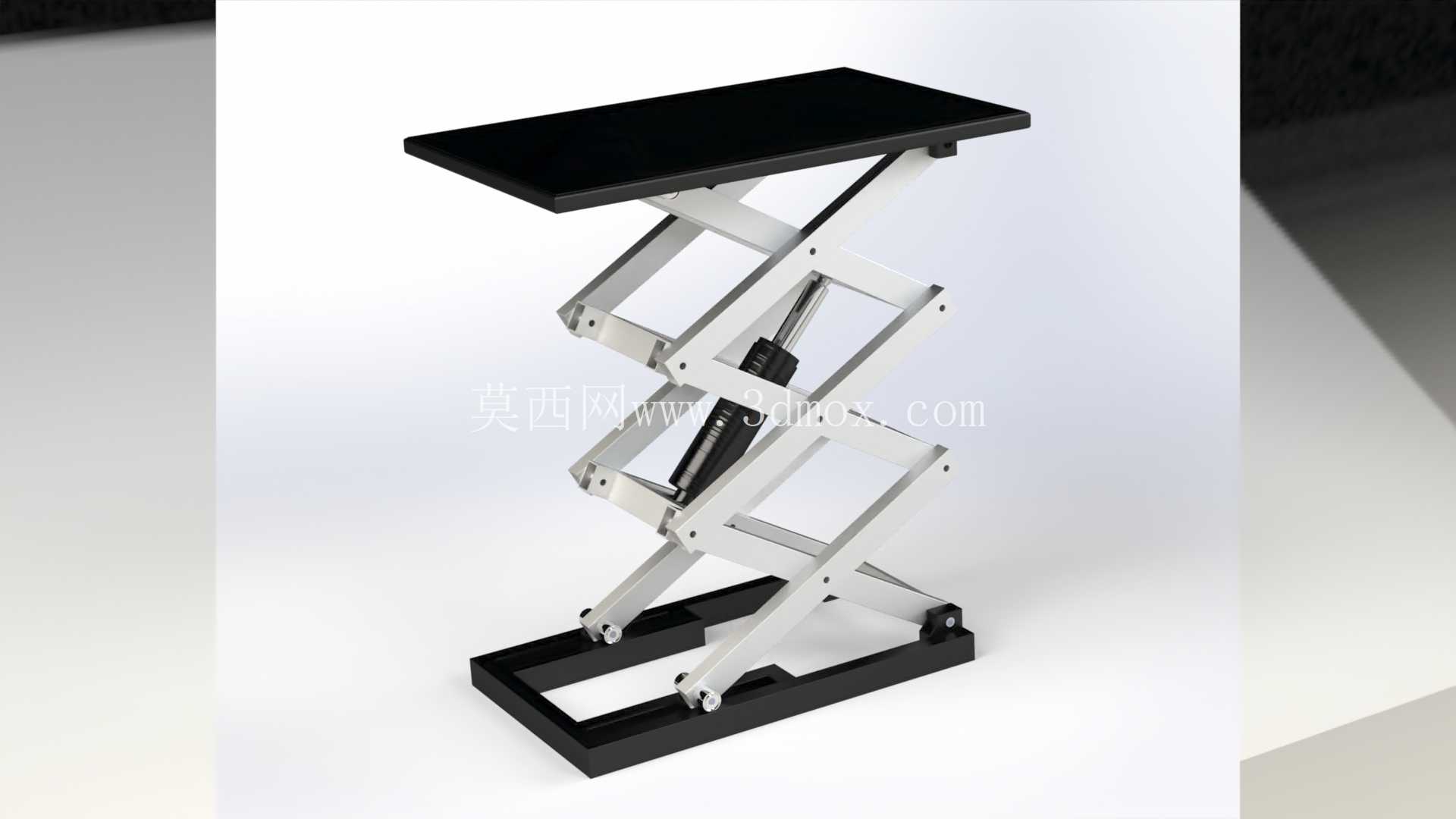

这款剪叉式液压升降作业台，在车间物料转运、工位高度适配、轻型设备举升场景中适配性极强，不少装配线旁的工位高度差补位、仓储区低层货架的货物取放、小型工装的举升对位，都会用到这类结构的设备，相比单剪叉结构，双组交叉剪臂的设计能在同等闭合高度下获得更大的升降行程，同时台面的偏载耐受能力更强，不会因为单侧放置重物出现明显的台面倾斜或者剪臂卡滞。

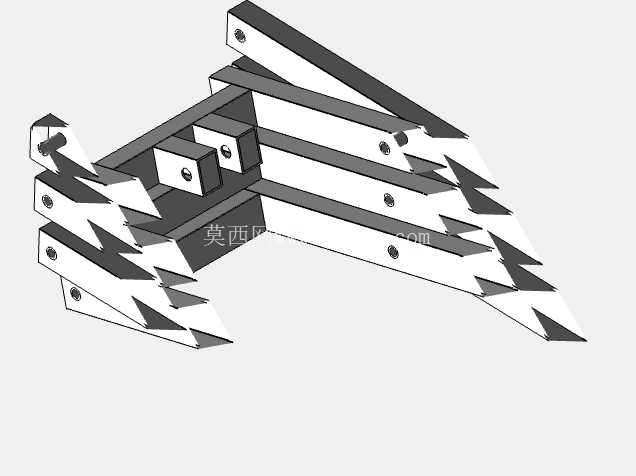

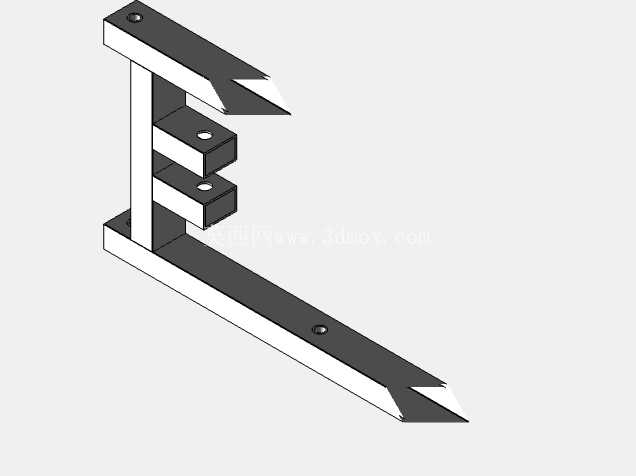

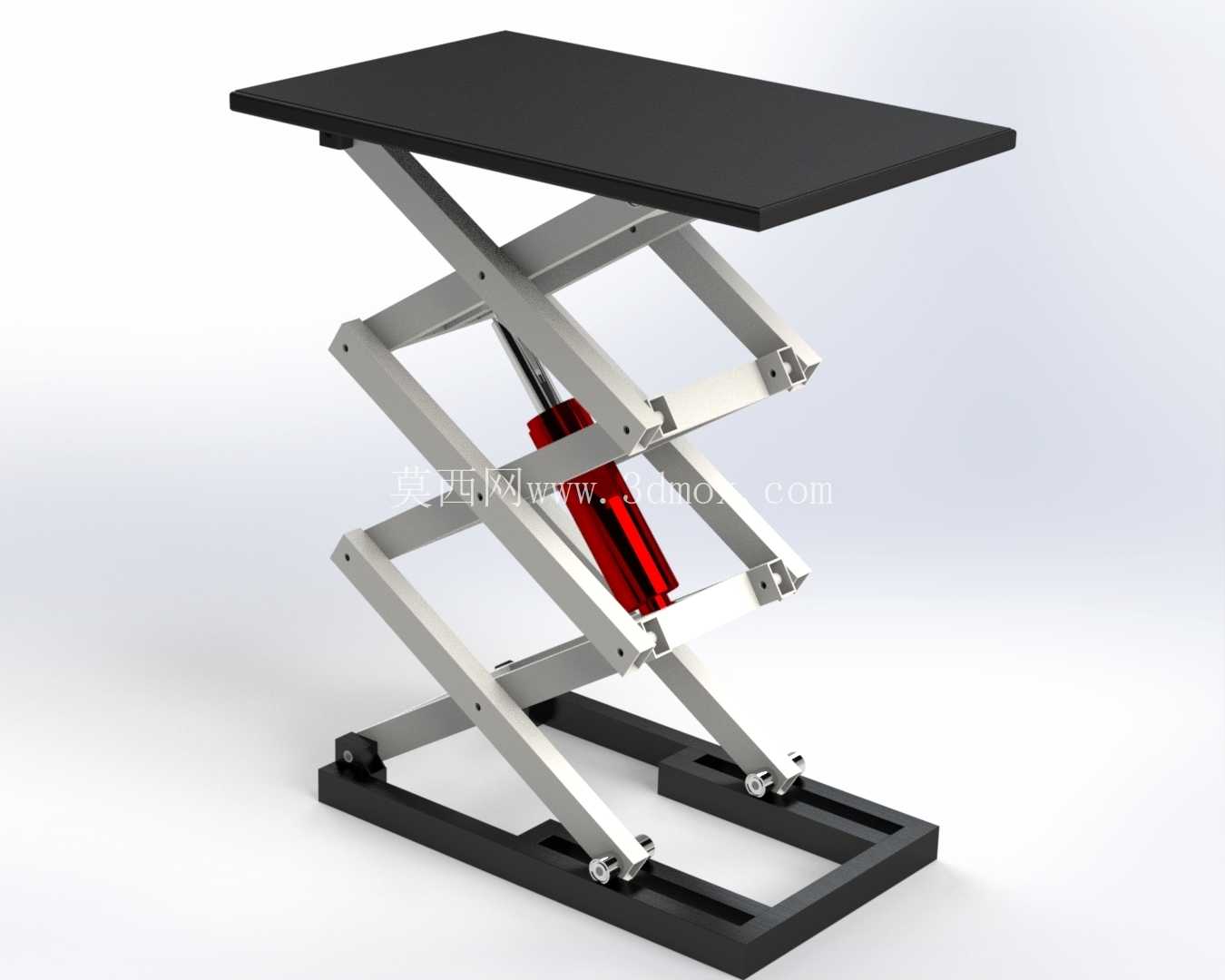

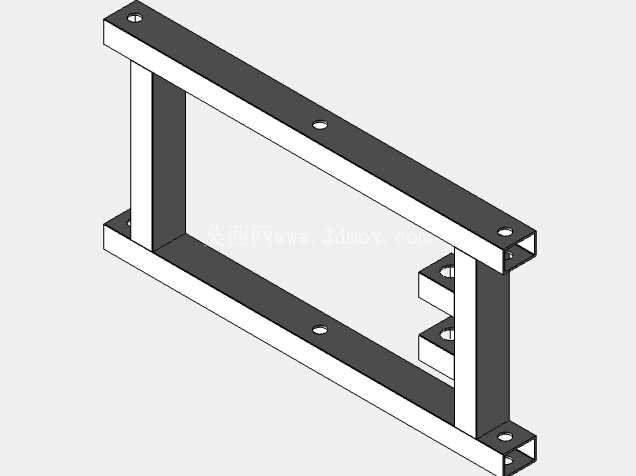

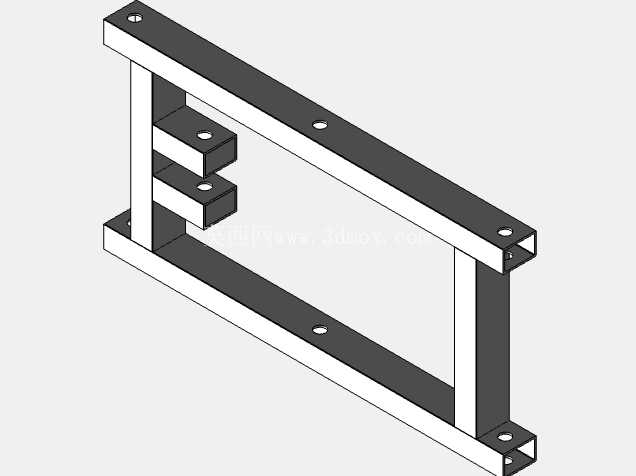

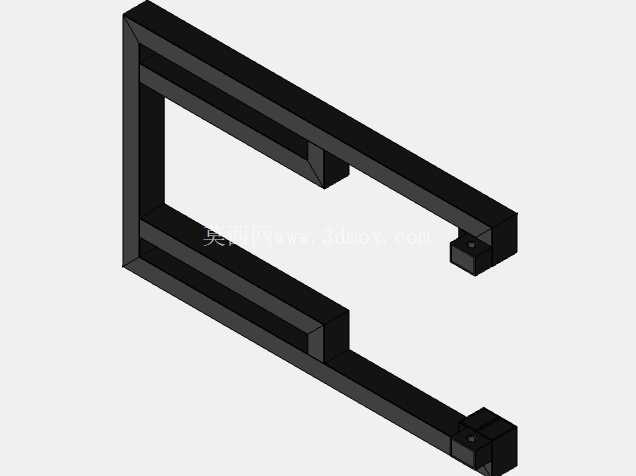

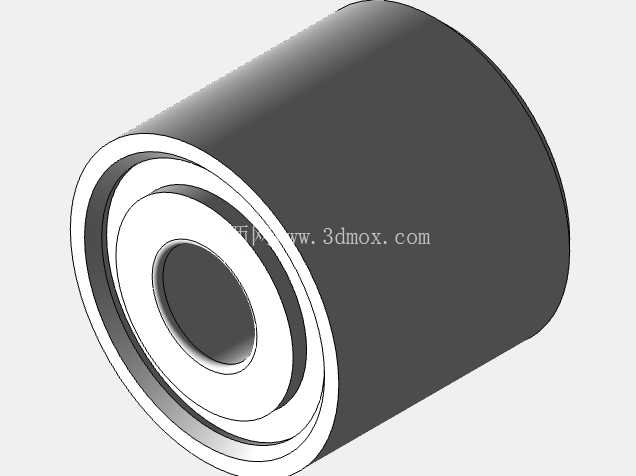

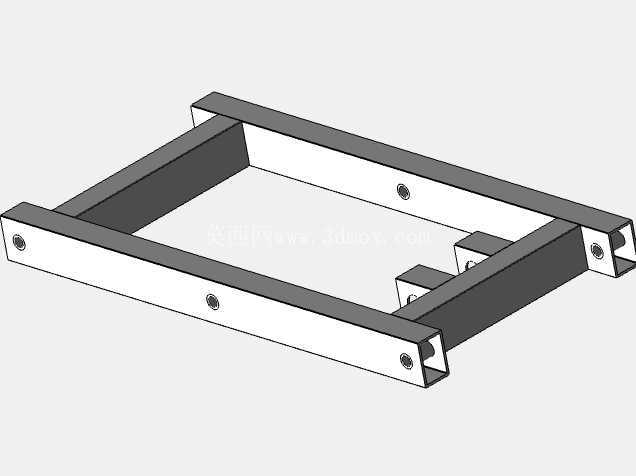

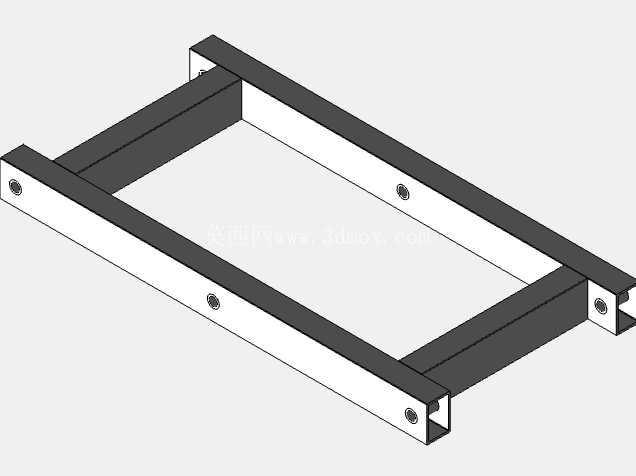

从结构设计逻辑来看，底部框架采用双平行槽钢作为安装基座，剪臂的下固定铰接点直接锁附在基座端部，下滑动铰接点配合耐磨铜套嵌在基座的滑槽内，滑动过程中通过滑槽的限位避免剪臂出现横向偏移，剪臂之间的中间铰接点采用带肩销轴配合润滑脂嘴，长期往复升降过程中可以定期注油减少铰接磨损，延长设备的维护周期。驱动单元布置在两组剪臂的中间空腔内，液压缸的缸尾铰接在底部基座的安装座上，活塞杆端铰接在上层剪臂的驱动耳板位置，这种布置方式能让液压缸的推力直接作用在剪臂的力臂段，相比布置在剪臂外侧的结构，力的传递效率更高，同时不会占用设备两侧的操作空间，避免现场人员走动或者物料转运时磕碰液压缸管路。

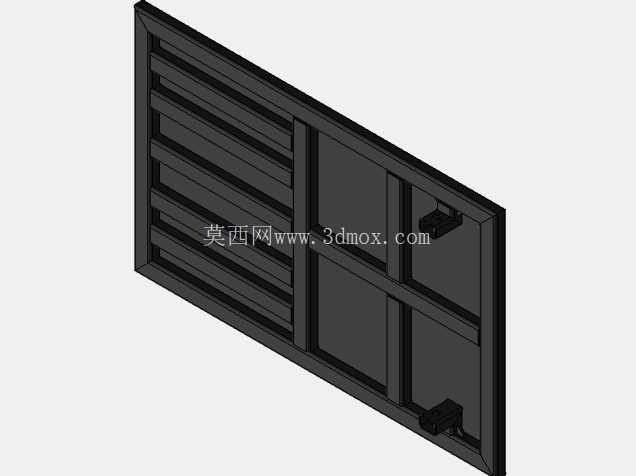

台面采用整块平板结构，边缘做了轻微的倒角处理，避免尖锐边角划伤操作人员或者刮损物料，台面底部预留了标准的安装螺孔，可以根据使用场景加装防护栏、物料定位挡块、辊筒输送段等附属结构，不需要额外对台面进行打孔焊接改造。闭合状态下整体高度较低，不需要开挖地坑就可以直接放置在平整的水泥地面上使用，底部框架的四个角预留了膨胀螺栓安装孔，如果是长期固定在某一工位使用，可以通过膨胀螺栓将基座与地面固定，进一步提升设备重载作业时的稳定性；如果需要灵活转场使用，也可以在基座底部加装脚轮，配合支撑脚实现移动与固定的切换。

升降过程中，两组剪臂同步展开收拢，上层剪臂的上固定铰接点与台面底部的支座连接，上滑动铰接点同样在台面底部的滑槽内滑动，上下滑槽的平行度公差控制在0.2mm以内，避免滑动过程中出现卡滞。液压缸配置了内置式的液压锁，当油路出现意外失压时，液压锁会立刻锁闭油路，让台面保持在当前高度不会下坠，提升作业过程中的安全系数，液压管路采用高压软管连接，布置时沿着剪臂的内侧走线，通过管卡固定在剪臂上，避免剪臂升降过程中挤压或者拉扯管路。

从安装边界来看，设备的宽度方向尺寸适配多数车间的通道宽度，不需要对现有工位布局做大幅调整，升降行程覆盖常规的作业高度区间，既可以作为固定高度的工位补高台使用，也可以根据作业需求随时调整台面高度，适配不同身高操作人员的作业姿态，减少长期弯腰或者抬臂作业带来的疲劳感。在承载能力设计上，剪臂的板材厚度经过受力校核，额定承载范围内剪臂的变形量控制在允许范围内，不会因为长期承载出现结构塑性变形，铰接点的销轴采用调质处理的合金钢材质，耐磨性能优异，承受交变载荷时不容易出现断裂或者磨损过度的问题。

日常维护过程中，只需要定期检查铰接点的润滑情况、液压油的液位与清洁度、滑槽内是否有铁屑等杂物卡入，就可以保证设备长期稳定运行，相比导轨式升降设备，这类剪叉结构的设备安装难度更低，对安装场地的要求更小，不需要搭建竖向的导轨支架，整体的投入成本也更低，适合中小载荷的高频次升降作业场景。不少小型加工车间会用这类设备配合模具更换作业，将模具从地面举升到设备的工作台面高度，减少人工搬抬的劳动强度，也避免搬抬过程中模具磕碰受损或者砸伤操作人员；还有部分仓储场景会用它作为临时的取货平台，配合低层货架的货物整理，不需要搭建固定的登高梯，占用空间更小，使用更加灵活。
