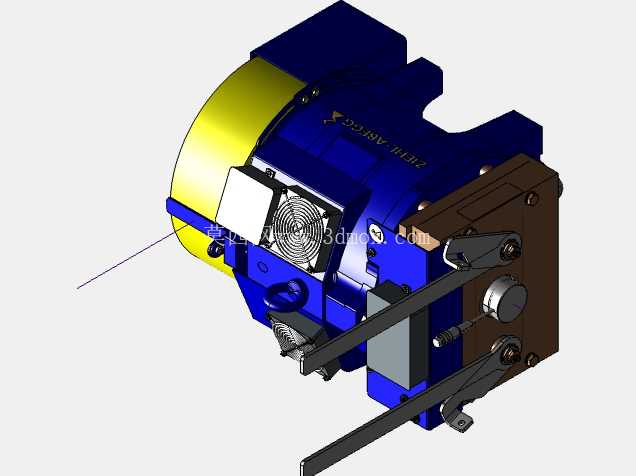

电梯用320mm滑轮无齿轮曳引机结构

　　在垂直运输设备的核心部件选型与结构设计工作中，无齿轮曳引机的三维结构还原是电梯系统集成阶段的重要参考依据，本次呈现的曳引机结构匹配320mm直径曳引滑轮，主要服务于中低速乘客电梯、载货电梯的曳引驱动场景，是电梯轿厢与对重装置实现垂直往复运动的核心动力输出单元。从实际工程应用来看，这类无齿轮结构的曳引机多部署于电梯机房内，部分适配无机房电梯的安装场景，安装时需要匹配对应的承重梁结构，预留足够的检修操作空间，其输出端的滑轮直接缠绕曳引钢丝绳，通过摩擦力传递扭矩，带动轿厢沿导轨做垂直升降运动，相比传统带减速箱的曳引结构，取消了多级齿轮传动环节，既降低了传动过程中的机械损耗，也减少了运行过程中的齿轮啮合噪音，更适配对运行静谧性要求较高的住宅、商用楼宇电梯场景。

　　从结构设计逻辑来看，该曳引机采用永磁同步驱动的集成化布局，将驱动电机、制动机构、曳引轮、编码器检测单元做了一体化整合，主体机壳采用高强度铸造成型结构，既承担内部定子、转子的支撑定位作用，也作为整体设备的安装基准面，侧面预留的安装孔位可直接与机房承重基座固定，安装边界的设计充分考虑了不同规格电梯的井道顶部空间余量，320mm的滑轮直径参数经过扭矩匹配核算，在保证钢丝绳弯曲寿命符合规范要求的前提下，尽可能压缩了设备整体的径向尺寸，减少机房空间占用。

　　设备侧部集成的块式制动机构，采用常闭设计思路，在设备断电状态下可通过弹簧力直接抱紧制动轮，保证轿厢停层位置的准确性，避免溜车风险，制动臂的铰接点位置经过力学仿真优化，制动时的制动力矩传递路径直接，动作响应延迟控制在安全规范要求的范围内，同时预留了手动松闸的操作结构，方便紧急救援场景下的人工操作。机壳侧面布置的散热风扇结构，可在设备持续运行过程中带走定子绕组产生的热量，避免永磁体因持续高温出现退磁问题，保证设备长时间运行的扭矩输出稳定性，接线盒区域做了凸起的防护结构，可避免机房凝露、积尘落入接线端子区域，降低电气故障概率。

　　在三维建模的细节处理上，该结构完整还原了各部件的装配关系，包括紧固件的安装位置、密封件的布置区域、传感器的安装点位，结构工程师在做电梯系统布局设计时，可直接参考该模型的外形尺寸做机房布置的碰撞检查，核对曳引钢丝绳的出绳角度是否符合设计要求，也可基于该结构做安装支架的适配设计，核对制动机构动作时的运动空间是否与周边管线、结构件存在干涉。从安装边界来看，该设备的底部安装面平面度要求、安装孔的孔距公差都在模型上做了对应体现，选型阶段可直接匹配对应的承重梁开孔位置，减少现场安装的二次调整工作量，设备的出线口位置、手动操作部件的操作空间预留也都符合电梯安装验收的规范要求，可直接作为同规格曳引机选型、机房布置设计、安装工艺编制的三维参考依据，帮助设计人员提前规避结构干涉、安装空间不足等常见工程问题，缩短电梯产品的设计迭代周期。
