带气动抓袋器的关节式码垛机械臂结构

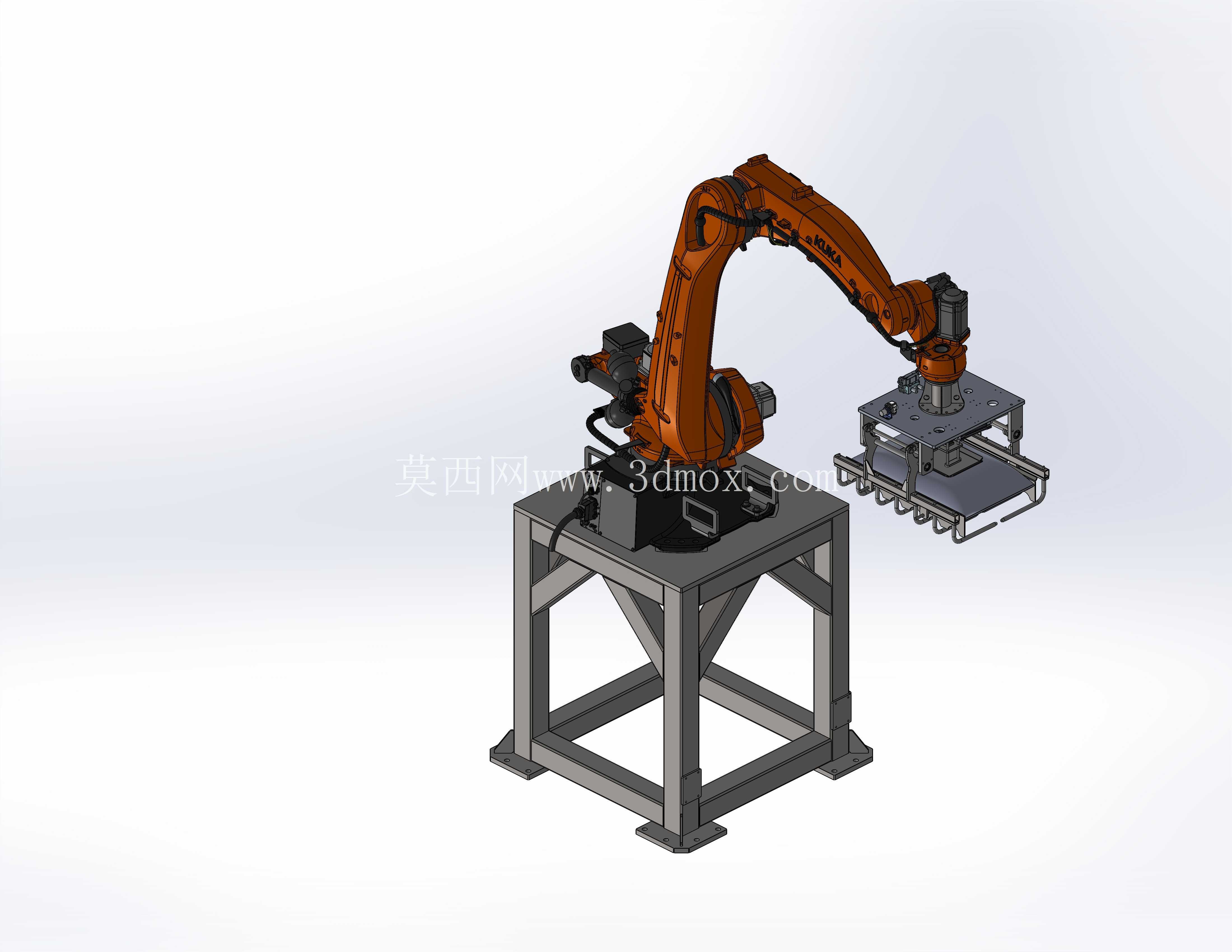

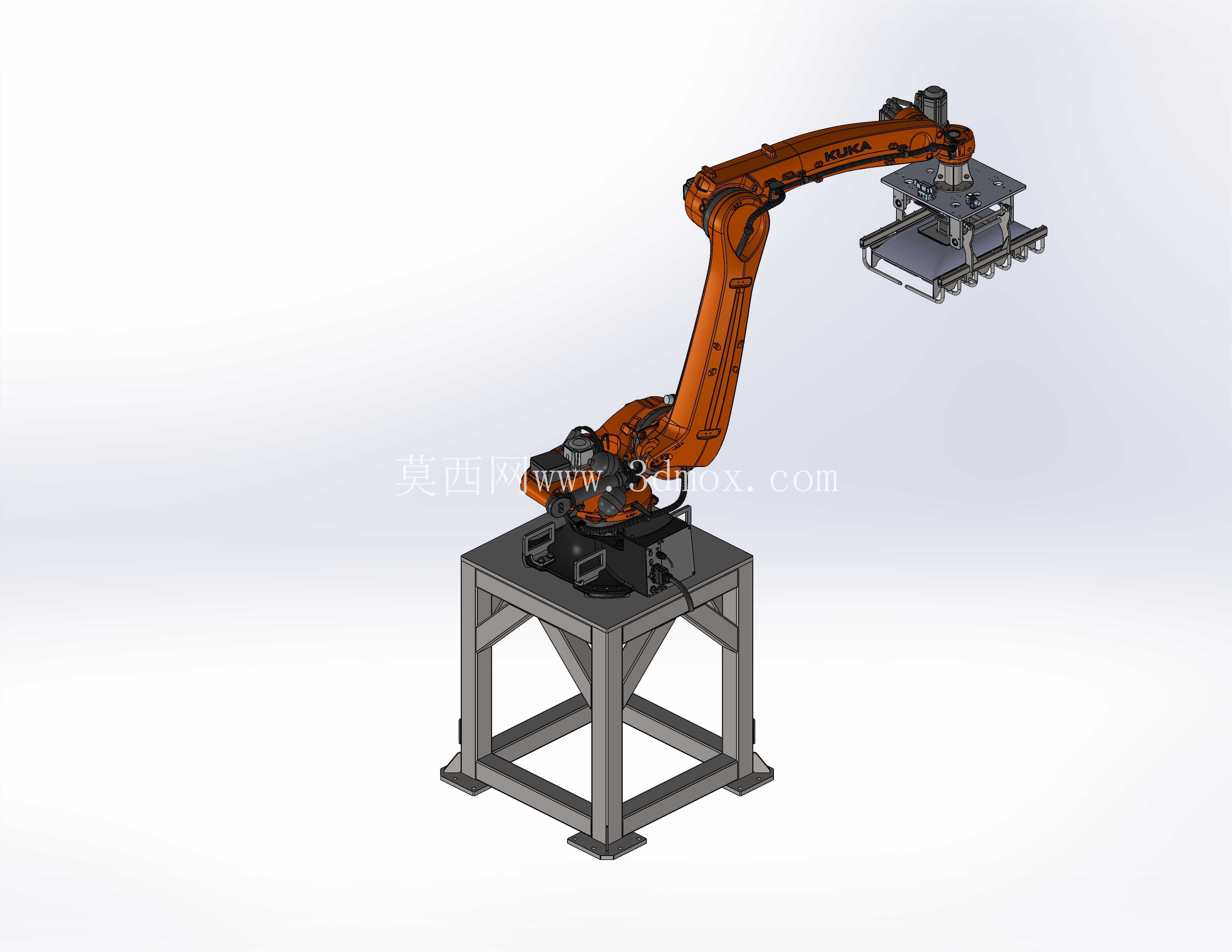

这套带气动抓袋器的码垛机械臂，核心面向粮油、饲料、建材、化工等行业的袋装成品物料后段码垛工序，适配20-50kg规格的编织袋、纸袋包装物料，可直接对接生产线末端的输送线，替代人工完成重体力码放作业，解决传统人工码垛劳动强度大、码垛规整度差、招工难的实际生产痛点。整套设备的安装边界以底部方形安装底座为基准，底座采用方管焊接桁架结构，四个支脚预留地脚螺栓安装孔，安装时需保证基础平面水平度误差不超过2mm/m，避免机械臂高速运行时产生晃动影响定位精度；底座上方的机械臂回转基座安装面与底座上平面通过螺栓刚性连接，整套设备展开后最大作业半径覆盖以基座中心为圆心的2.4m范围，垂直方向最大码垛高度可达2.2m，可适配常规1.2m*1.0m规格的木质、塑料托盘，码垛层数最高可到8层，满足多数常规仓储码垛的高度需求。

从功能设计逻辑来看，末端执行器采用多吸盘阵列式气动抓袋结构，区别于传统夹爪式抓手，这种结构通过真空负压吸附袋体上表面，不会对包装袋边缘造成夹持破损，尤其适用于装料后袋形不规则、表面存在褶皱的袋装物料；抓手上集成的真空发生器与压力检测元件可实时反馈吸附状态，一旦出现负压不足的情况会立即触发停机保护，避免物料在搬运过程中掉落。机械臂本体采用六轴关节式结构，大臂、小臂均采用铸钢件加工成型，关节处配置高精度谐波减速器与伺服电机，重复定位精度控制在±0.5mm以内，可保证每一袋物料的码放位置偏差不超过10mm，码出的垛型整齐规整，无需后续人工整理即可直接缠绕膜入库。

设计过程中重点考虑了袋装物料的搬运特性，由于袋装物料属于软包装，抓取时存在一定的形变，因此在末端抓手的吸盘布局上做了针对性优化：吸盘采用矩阵式排列，每个吸盘配备独立的缓冲弹簧，可自适应袋体表面的不平整，保证每个吸盘都能与袋面充分接触形成有效负压；同时在抓手侧边设置了柔性挡边，当机械臂高速启停、加减速时，可避免袋体因惯性出现滑移脱落。气路管线全部采用拖链内置排布，沿着机械臂臂身的走线槽固定，避免机械臂回转、俯仰过程中管线出现拉扯、缠绕，提升设备长期运行的可靠性。

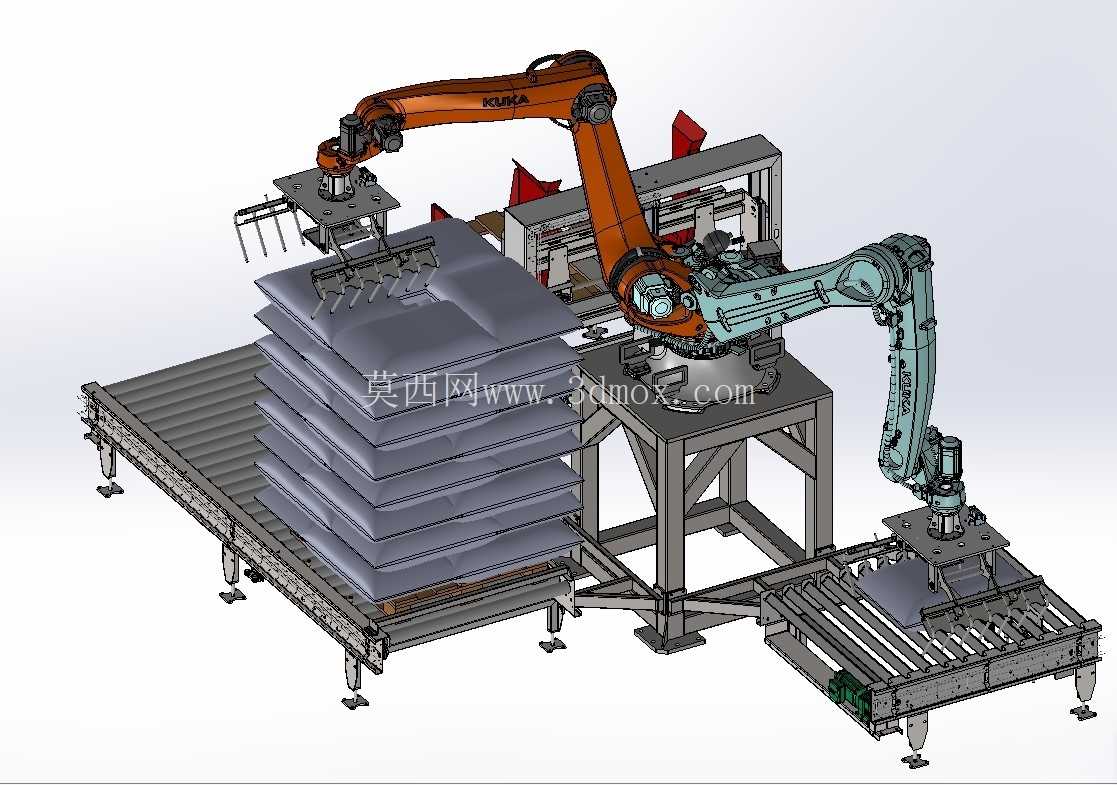

在实际产线适配时，这套机械臂可通过IO信号与前端的输送线、整形机、托盘库设备联动，当前端输送线检测到物料到位信号后，机械臂会自动运行到抓取位置，触发真空吸附完成抓料，随后按照预先示教的垛型路径依次完成每层物料的码放，整层码放完成后会自动触发托盘输送线将满垛输出，同时空托盘自动补入码垛工位，整个流程无需人工干预。设备的运行速度可根据产线产能灵活调整，常规工况下单次抓取循环时间可控制在6s以内，每小时可完成500-600袋的码垛作业，效率相当于3-4名熟练码垛工人的作业量。

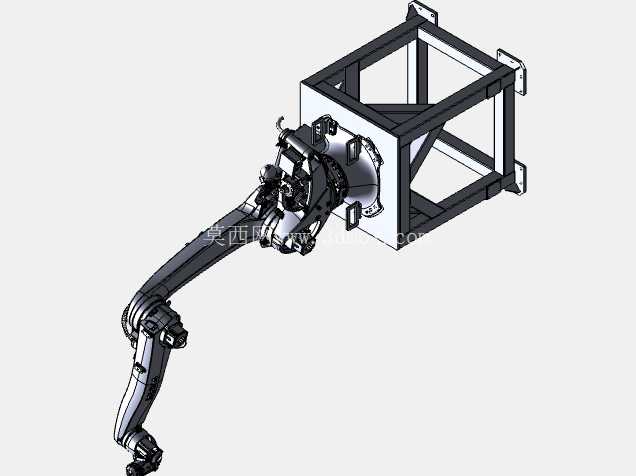

从结构建模的细节来看，底座的桁架结构做了加强筋设计，在保证整体刚性的前提下尽可能降低底座自重，方便设备的运输与现场安装；机械臂各关节处都设计了限位块与软限位参数双重保护，避免机械臂运行过程中出现超程碰撞；末端抓手与机械臂腕部采用快换法兰连接，后续如果需要更换箱装、桶装物料的抓手，无需拆卸大量螺栓即可快速完成更换，提升设备的多场景适配能力。整套模型的装配关系完全按照实际生产中的装配工艺搭建，各运动部件之间预留了合理的运行间隙，不存在运动干涉问题，可直接作为同类设备设计的参考原型，也可用于产线规划时的工位布局仿真验证。
