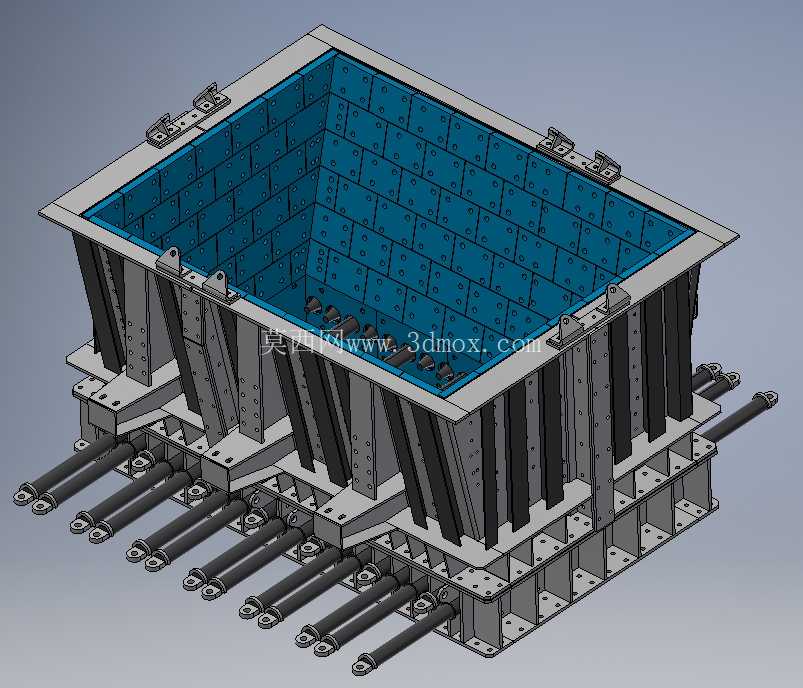

工业级拼接式卸料槽支撑框架结构

这套拼接式卸料槽支撑框架，主要应用在散料输送、矿石分选、冶金给料、建筑垃圾处理这类需要大流量物料转接的工况场景里，作为上游输送设备和下游处理设备之间的物料导流承载结构，承担着物料缓冲、导向、集中落料的核心作用，避免散料在转接过程中出现撒漏、偏载、直接冲击下游设备的问题。

从实际使用场景来看，这类结构通常安装在振动给料机出口、皮带输送机头部漏斗位置，或者破碎机、筛分设备的入料端，承接从高处落下的块状、颗粒状物料，通过槽体的倾斜角度把物料顺滑导入下一工序，框架本身需要承受物料长期冲刷的磨损、落料的冲击载荷，以及槽内积料带来的静载荷，所以整体结构设计优先考虑刚性和抗冲击性能。

设计思路上，整个框架采用模块化拼接的结构形式，没有采用整体焊接的一体式料槽，主要是考虑到大尺寸料槽整体运输难度大，现场安装时吊装条件受限，拼接式结构可以拆分成分体部件运输到现场后再通过螺栓组拼接紧固，既降低了物流成本，也方便后期局部磨损后的更换维护，不需要整体切割替换。槽体内壁铺设的模块化耐磨衬板，每一块衬板都通过沉头螺栓固定在框架内侧的安装梁上，衬板之间预留了微小的热胀间隙，避免长期受物料摩擦升温后出现衬板起拱变形的问题，衬板的排布顺着物料滑落的方向做了错缝布置，减少物料直接冲刷拼接缝隙造成的基体磨损。

框架的主体受力结构采用型钢焊接成型，外侧布置的斜向加强筋板沿着槽体的倾斜方向均匀排布，每一块筋板都和槽体侧壁、底部的主横梁满焊连接，把槽体受到的侧向冲击力均匀传递到底部的安装底座上，避免侧壁受物料挤压出现外鼓变形。底部的安装框架采用双拼槽钢做为主梁，上面加工有统一规格的安装螺栓孔，孔位按照通用输送设备的安装接口尺寸做了标准化设计，可以直接和不同型号的给料设备、支承平台做螺栓连接，不需要现场二次配打孔位，降低现场安装的工作量。框架下部伸出的液压推杆安装座，是配套料槽开度调节或者振动破拱机构设计的，安装座的铰接孔做了镶套处理，避免长期铰接转动出现孔位磨损，后期只需要更换衬套就可以恢复配合精度，不需要整体更换安装座。

外形尺寸方面，整个槽体呈上宽下窄的梯台形结构，上部开口尺寸适配上游皮带输送机的落料点覆盖范围，保证物料下落时不会落到槽体外部，下部出料口的尺寸匹配下游设备的入料口宽度，避免落料时出现偏载堵料的问题。槽体的倾斜角度按照散料的安息角做了优化设计，对于矿石、建筑垃圾这类流动性一般的物料，角度设置在保证物料可以自然滑落不积料的区间，同时不会因为角度过大造成物料流速过快，过度冲击下游设备。安装边界上，底部安装面的平面度在设计时做了形位公差要求，拼接后整个框架的安装基准面平面度控制在合理范围内，避免安装后出现槽体倾斜、衬板错位的问题，所有拼接面都加工有定位止口，现场拼接时不需要反复调整对齐，通过止口定位就可以保证各部件的相对位置精度，减少现场安装的调试时间。

从结构细节来看，槽体顶部的边框做了加厚处理，并且在边框上预留了吊装孔和防护栏安装位，方便后期现场维护时安装临时防护设施，也方便整体吊装时的吊点固定。所有外露的螺栓端头都做了沉头设计，避免螺栓突出被物料长期冲刷出现松动、磨损，所有焊接位置都做了去应力处理，避免长期受冲击载荷出现焊缝开裂的问题。整个框架的设计没有多余的装饰性结构，所有结构件都服务于承载、耐磨、易维护的实际使用需求，每一处的型材选型、筋板排布都对应实际工况下的载荷分布，比如受物料冲击最严重的槽体下部斜段，对应的外侧筋板密度比上部更高，衬板厚度也比上部区域更厚，针对磨损严重的区域做了针对性的结构加强，在控制整体重量的前提下最大化提升结构的使用寿命。
