卧式自动攻丝加工设备结构设计

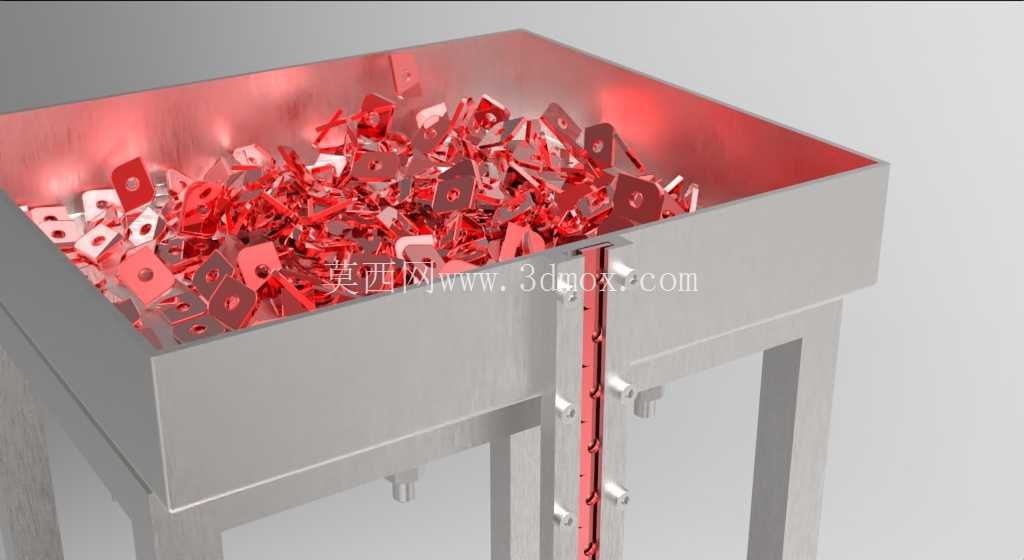

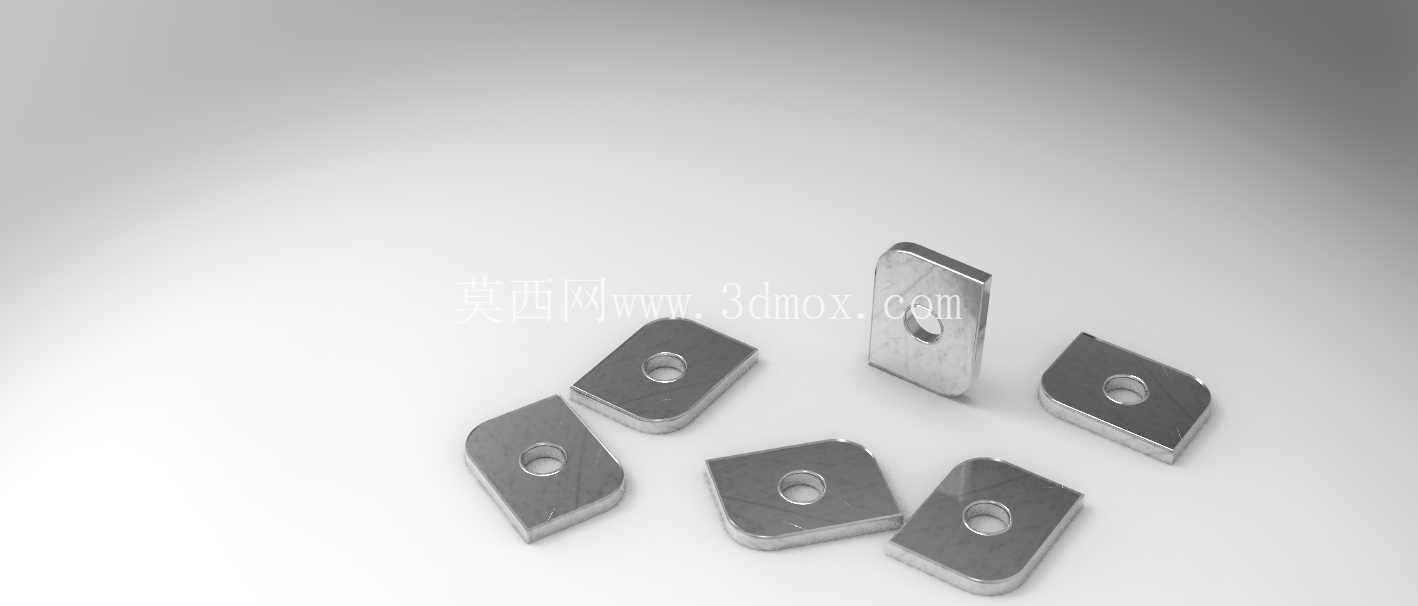

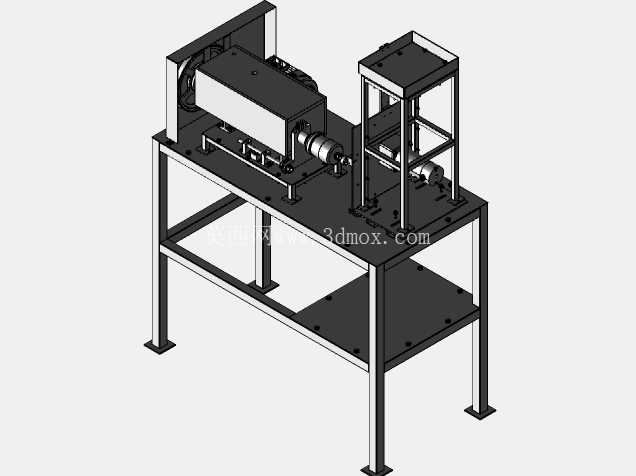

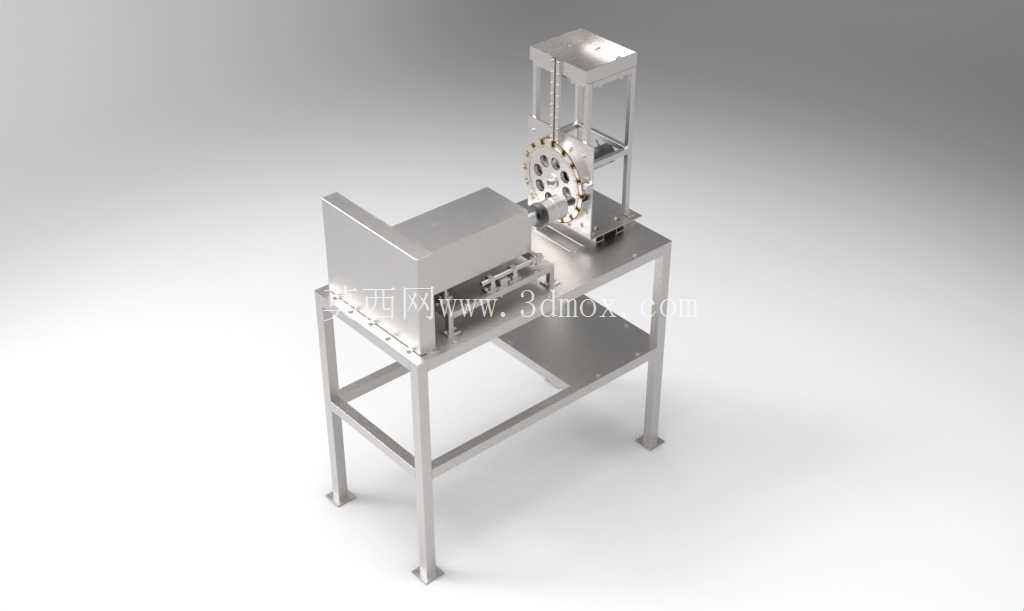

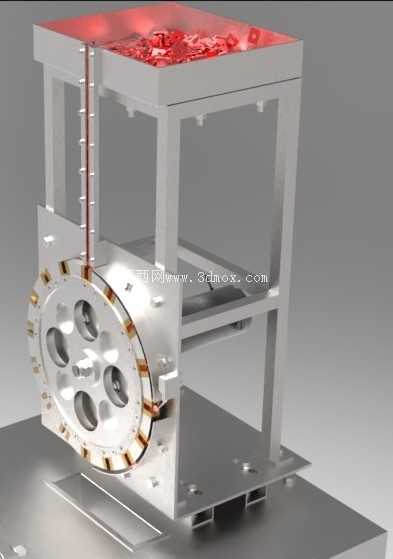

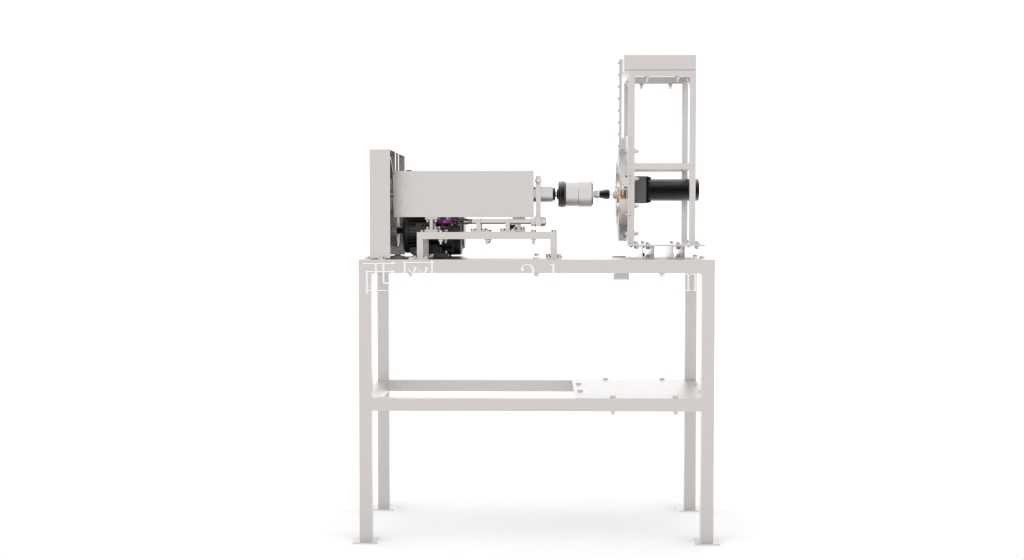

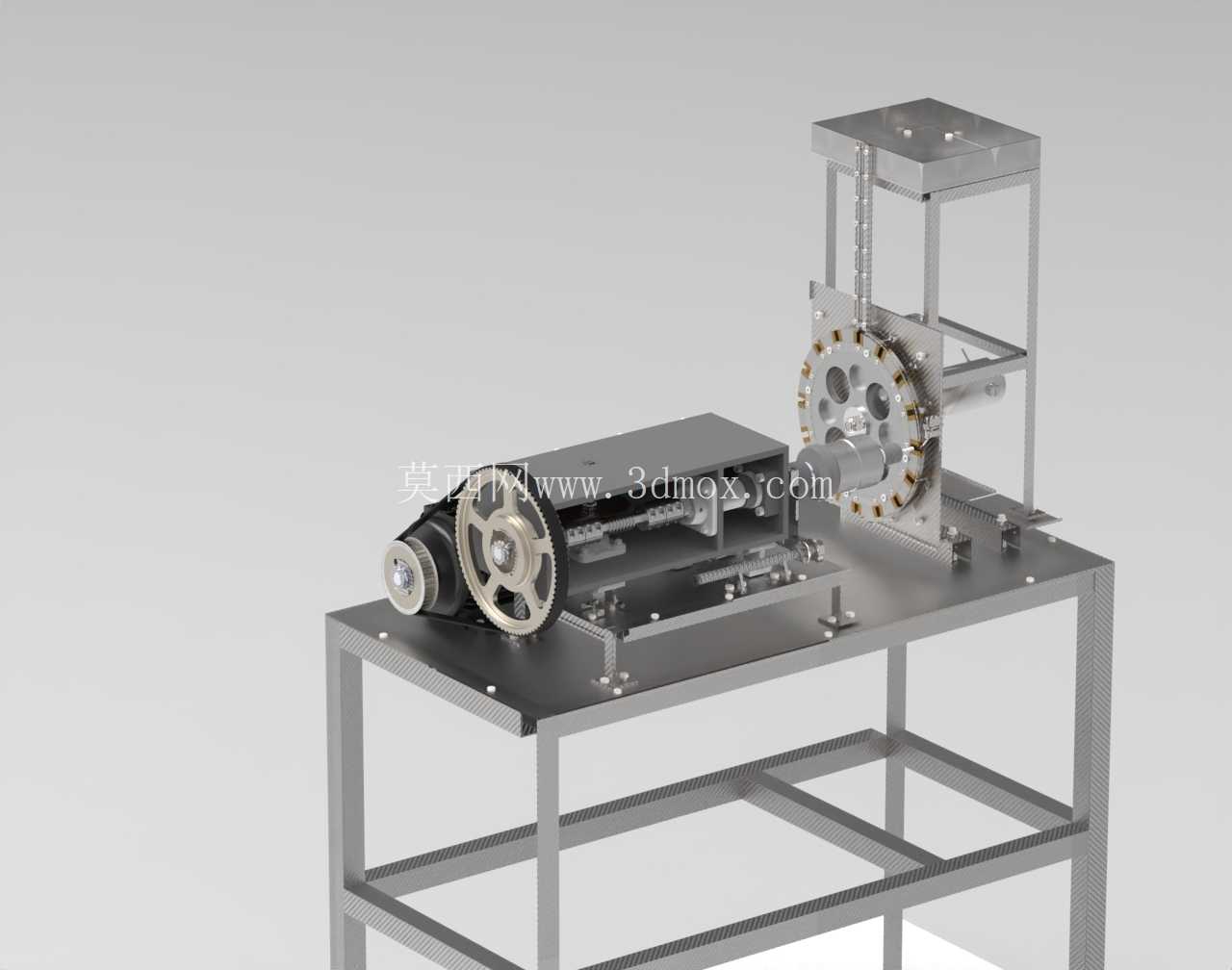

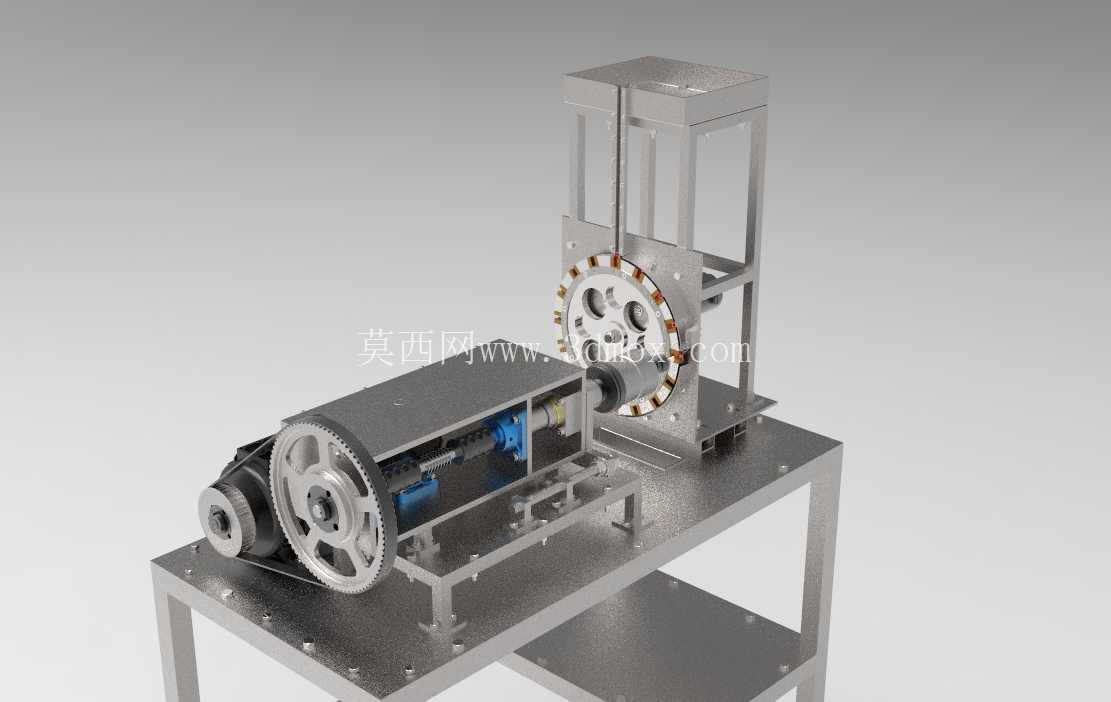

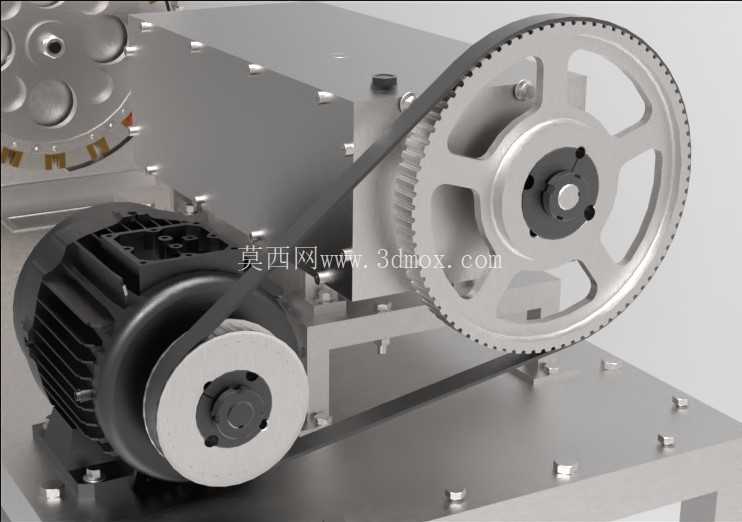

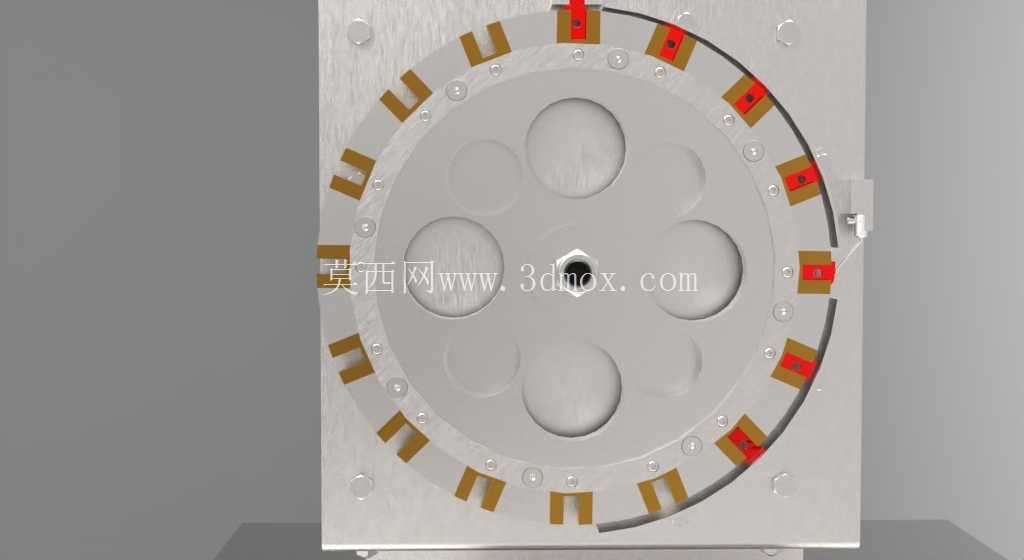

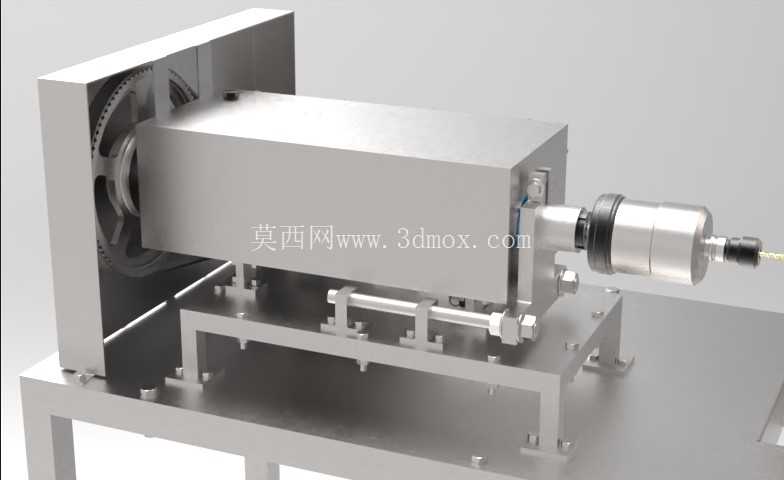

　　机架上层分为动力进给区与工件装夹区两个功能模块，动力侧采用伺服电机搭配同步带传动的结构，将旋转动力传递至攻丝主轴，主轴端部配置标准ER夹头，可适配不同规格的丝锥装夹，满足M3到M12范围内常见公制螺纹的加工需求；进给方向采用线性导轨搭配滚珠丝杠的传动结构，可根据不同螺纹的螺距匹配对应的进给速度，避免出现乱牙、丝锥折断的问题。工件装夹区设置快速定位夹具，针对压铸件的外形基准做仿形定位设计，工件装夹后无需重复找正，可直接启动加工流程，单工位装夹时间可控制在5秒以内，适配中小批量压铸件的快速换产需求。在压铸件后处理加工环节，攻丝工序是连接压铸件成型与后续装配的核心工序之一，这套卧式布置的攻丝设备，主要面向中小型铝合金压铸件的内螺纹加工场景，适配压铸车间批量生产的节拍需求，可直接对接压铸工序出料端，完成铸件的螺纹加工工序，替代传统人工手持攻丝的作业模式，降低螺纹加工的不良率。设备整体采用框架式方管焊接机架作为承载基础，机架底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，避免因机架倾斜导致攻丝主轴与工件定位基准出现角度偏差，影响螺纹的同轴度精度。

　　设备的主轴与夹具之间预留了足够的排屑空间，攻丝过程中产生的铝屑可直接通过机架中间的镂空区域落入下方的集屑槽，无需额外设置复杂的排屑机构，日常清理维护十分便捷。从安装边界来看，设备整体占地面积约0.8平方米，整机高度控制在1.4米左右，可直接放置在标准车间工作台旁，也可搭配独立的物料输送架接入自动化产线，不需要额外做地基固定，适配车间灵活排布的需求。设计过程中针对攻丝过程的轴向力做了专项强化，主轴安装座采用加厚钢板焊接结构，进给导轨选用重载型线性滑块，可承受攻丝过程中产生的轴向反作用力，避免长期加工后出现主轴偏移的问题。

　　设备的动力单元与传动单元均设置了透明防护挡板，既可以观察传动部件的运行状态，也能防止加工过程中铝屑飞溅、丝锥崩断飞出造成安全隐患。在实际应用场景中，这类设备除了适配压铸件的螺纹加工，也可通过更换夹具与丝锥规格，完成小型五金件、塑料件的内螺纹加工，进给行程可根据工件的螺纹深度做灵活调整，行程范围覆盖0到50毫米，满足绝大多数常规内螺纹的加工深度要求。设备的电气控制元件全部集成在机架侧方的控制盒内，接线布局规整，预留了标准IO接口，可根据产线需求加装自动上下料机构，升级为全自动攻丝单元，不需要对主体结构做大规模改动。

　　从结构建模的角度来看，这套设备的所有零部件均采用标准化参数化设计，方管机架、传动组件、装夹组件都做了独立的子装配体拆分，方便设计人员根据自身的加工需求调整对应模块的参数，比如更换不同功率的主轴电机、调整机架的高度尺寸、更换不同形式的夹具结构，都可以在原有模型基础上快速修改，大幅缩短同类设备的设计周期。建模过程中对所有运动部件都做了干涉检查，主轴进给全行程范围内与夹具、机架均无运动干涉，装配关系完全符合实际设备的装配逻辑，可直接作为同类设备设计的参考蓝本，也可用于设备加工前的结构验证、动作模拟，提前排查设计中存在的结构缺陷。
