带旋转功能传感器控制Z轴安装CNC探头

在数控加工车间的实际生产场景里，这类带旋转功能、由传感器控制的CNC探头，是安装在机床Z轴上完成在机测量的核心功能部件，很多做精密零件加工的产线，都会在Z轴滑枕端面预留这类探头的安装接口，不用额外改动主轴的装夹结构，就能在加工间隙完成工件找正、尺寸检测、余量确认的工序，避免工件二次装夹带来的定位误差，也能减少把工件搬到三坐标测量室的周转时间，对于小批量多品种的精密加工场景来说，这类部件的实用性非常突出。

从功能特性上看，这款探头自带旋转执行结构，不像传统固定角度的测头只能完成垂直方向的触发测量，它可以根据加工工位的检测需求，调整测头的偏转角度，完成工件侧壁、斜孔、台阶侧面的点位检测，配合内置的传感器触发逻辑，当测针接触到工件表面达到预设的触发力阈值时，传感器会立刻向机床数控系统发送触发信号，系统会即时锁存当前的轴坐标值，通过多点坐标拟合计算出工件的实际位置、尺寸偏差，再自动补偿到加工坐标系里，整个过程不需要人工操作打表，能把找正的时间压缩到传统人工操作的十分之一左右，还能避免人工读表带来的人为误差。

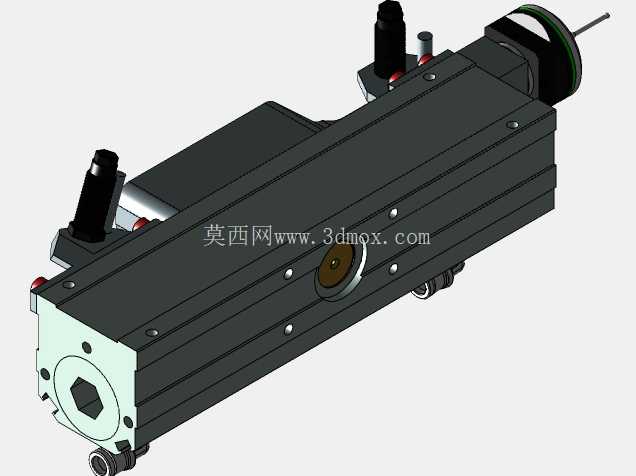

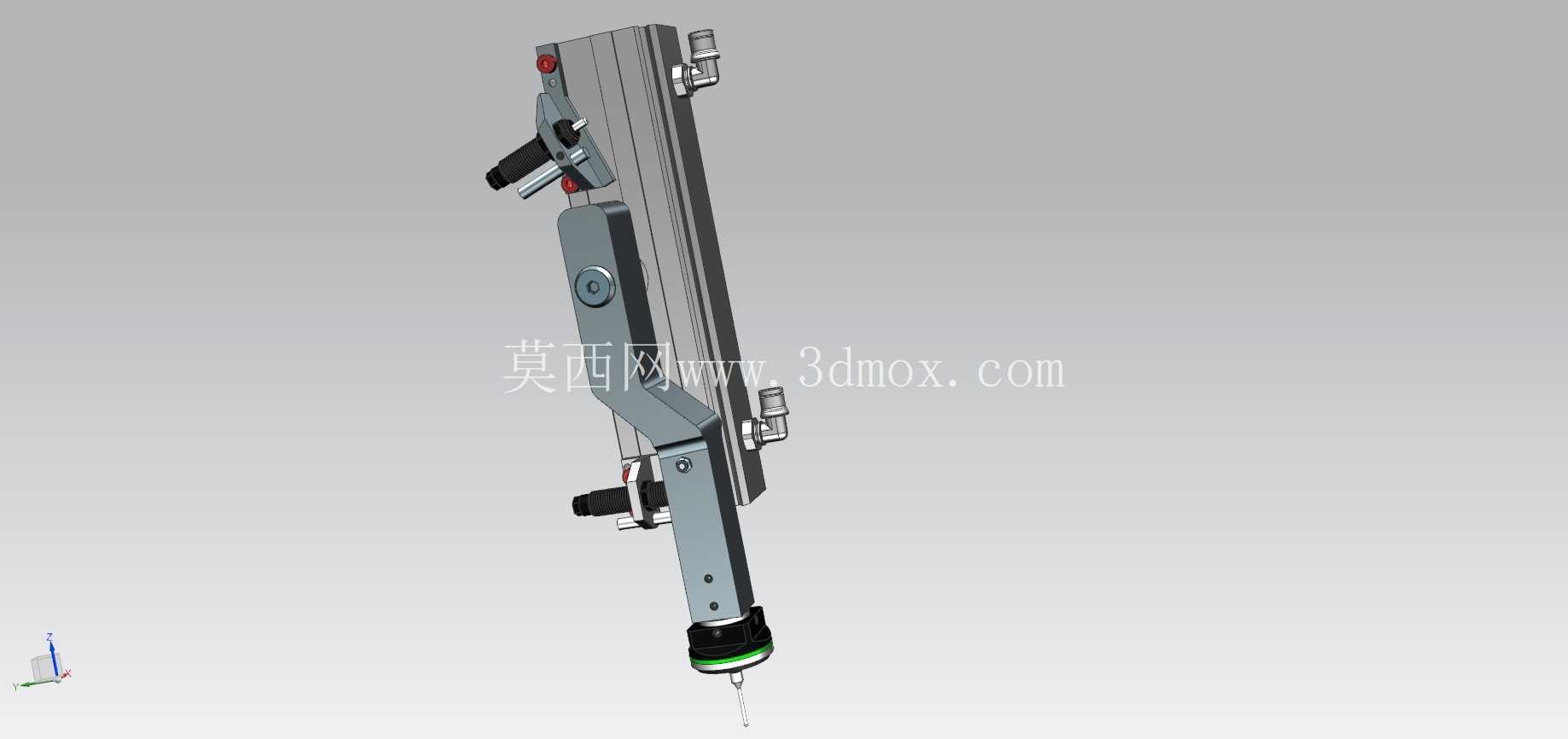

做这款探头的三维结构设计时，首先要考虑的就是Z轴安装的边界约束，因为机床Z轴端面的安装空间有限，旁边还要预留刀具冷却管路、主轴拉爪机构的避让空间，所以整个探头的主体结构采用狭长型的立式布局，安装基准面直接贴合Z轴滑枕的安装端面，用内六角螺栓完成锁紧固定，安装时不需要额外伸出太长的悬伸量，能避免Z轴快速移动时探头出现颤振，影响测量的触发精度。旋转关节部分采用交叉滚子轴承做回转支撑，既能承受测头偏转时的径向和轴向载荷，又能把回转间隙控制在微米级，保证角度调整后的位置精度，传感器模块集成在旋转关节的靠近测针一端，缩短触发信号的传输路径，减少信号延迟带来的测量误差，测针部分采用标准的螺纹接口，后期如果出现测针磨损或者碰撞损坏，可以直接快速更换，不需要拆解整个探头的主体结构。

从安装尺寸的匹配性来说，这款探头的主体宽度控制在较小的范围内，安装后不会和机床的刀库换刀路径产生干涉，Z轴回到机械原点时，探头的最低位置也不会碰到工作台面或者夹具，旋转动作的最大回转半径也做了限位设计，不管测头旋转到哪个角度，都不会超出Z轴滑枕的安全边界，避免旋转时撞到工件或者夹具。气路和信号走线都集成在探头主体的内部线槽里，外部没有裸露的管线，既能避免加工时的切削液、铁屑刮伤管线，也能让整个Z轴的布局更整洁，不会干扰其他部件的运动。

在实际加工应用里，这类探头可以完成的工作覆盖了加工全流程：工件装夹完成后，探头可以先旋转到对应角度，检测工件的基准边、基准孔位置，自动更新工件坐标系，不用人工手动输入坐标偏移；粗加工完成后，探头可以测量各个加工面的实际余量，给精加工工序预留合适的吃刀量，避免余量不均导致的刀具崩损；精加工结束后，还可以在机直接检测关键尺寸，如果出现尺寸超差可以立刻补加工，不用等到工件下机后才发现问题导致报废。尤其是在做带斜面、斜孔的复杂零件加工时，可旋转的结构不用调整工件的装夹角度，就能完成不同方向的特征检测，对于五轴加工中心来说，还能配合机床的回转轴完成更多角度的测量任务，拓展机床的在机检测能力。

设计时还考虑了加工现场的恶劣工况，整个探头的外壳采用密封结构，能抵御切削液的飞溅和铁屑的冲击，传感器部分做了电磁屏蔽处理，避免机床主轴电机、伺服驱动器的电磁干扰导致误触发，旋转关节的密封件采用耐油耐磨的橡胶材质，长期在充满切削液雾气的环境里工作也不会出现密封失效的问题。测头的触发力做了适配调整，既不会因为触发力太小导致移动过程中误触发，也不会因为触发力太大划伤软质工件的表面，在加工铝件、铜件这类软金属材料时，也能完成精准的触发测量，不会在工件表面留下明显的测针压痕。
