数控加工中心用ATC自动换刀架结构

项目分类:机床 发布时间:2026-07-14 ID:1198338
  • 数控加工中心用ATC自动换刀架结构

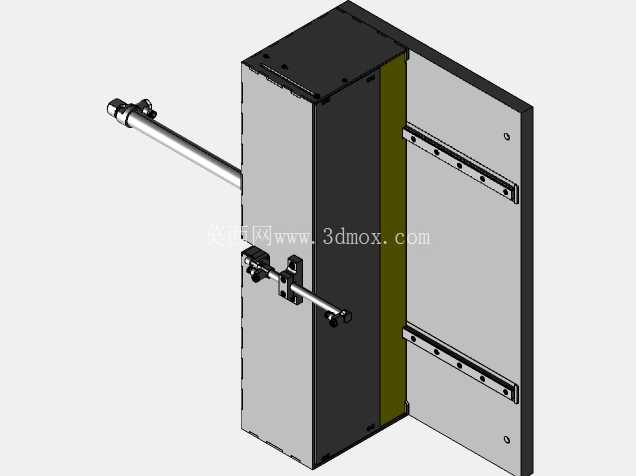

  从结构布局来看,整套刀架采用立式箱体承载结构,主体安装基座采用厚钢板拼焊后时效处理的工艺方案,消除焊接内应力避免长期运行出现形变,基座侧面预留的线性导轨安装位,可直接适配市面上常规的20/25规格滚珠线性导轨,安装时需保证导轨面与机床主轴端面的平行度公差控制在0.02mm/m以内,换刀摆臂的伸出轴采用空心轴结构,内部预留气路通道,可配套刀柄清洁气嘴,在换刀前自动吹净主轴锥孔内的切屑与切削液残留,避免杂质进入锥孔造成刀柄装夹精度偏差。在数控铣削、加工中心类设备的实际运行场景里,自动换刀装置是压缩非加工时长、保障工序连续流转的核心功能部件,这套ATC刀架结构,正是面向中小型立式加工中心的侧置式换刀需求开发,适配行程在800mm以内的中小型立式加工中心安装,可覆盖BT30、BT40规格刀柄的自动换刀动作,在模具加工、小型精密零件批量加工场景中,能完成铣刀、钻头、丝锥等多类型刀具的自动切换,无需人工停机干预,单步换刀动作耗时可控制在3s以内,有效提升设备的稼动率。

  整套机构的动作逻辑采用双气缸分步驱动的方案,初始状态下翻板防护门处于闭合状态,可阻挡加工过程中的切削液、切屑飞溅进入刀架内部,避免刀库刀柄被污染锈蚀;当系统发出换刀指令后,首先由小直径气缸动作,驱动翻板防护门沿导轨滑移开启,待防护门到位触发行程开关后,信号反馈至控制系统,再驱动大直径气缸带动换刀摆臂伸出,同时完成主轴旧刀拔出、刀库新刀取出的动作,摆臂旋转到位后将新刀送入主轴锥孔,待主轴拉刀机构完成刀柄锁紧后,摆臂退回初始位置,再次触发到位信号后,小气缸驱动防护门闭合,整套换刀流程完成,这种分步动作的设计,可有效避免单一大气缸驱动带来的冲击过大问题,同时通过行程开关的硬限位信号互锁,杜绝动作时序错乱引发的撞机风险。

  从安装边界来看,整套刀架的主体箱体厚度控制在220mm以内,安装时需在机床立柱侧面预留对应尺寸的安装平面,平面度公差不低于0.05mm,摆臂的最大伸出行程为350mm,安装时需校核摆臂伸出后与机床工作台、夹具的运动干涉边界,保证在工作台全行程移动过程中,不会与刀架结构发生碰撞;气路接口采用标准G1/4快插接口,可直接接入机床现有0.5-0.7MPa的压缩空气回路,无需额外配置增压装置,所有气动元件均采用标准通用型号,后期维护更换无需定制专用配件。

  在结构细节设计上,刀架的防护门采用双层密封结构,门板贴合面粘贴耐油橡胶密封条,闭合后可实现IP54级的防护能力,适配湿式加工的切削液飞溅环境;所有运动副位置均配置自润滑轴承,长期运行无需频繁加注润滑脂,降低日常维护工作量;摆臂的刀具卡位采用弹性卡爪结构,卡爪的夹持力经过调校,既能保证刀具在摆臂旋转、移动过程中不会脱落,又能在主轴拉刀、松刀动作时顺利完成刀具的取放,不会出现卡滞问题。这套结构在实际投产前经过了超过10万次的换刀循环测试,所有运动部件的磨损量均控制在允许范围内,换刀重复定位精度可保持在0.005mm以内,不会出现换刀偏差导致的刀柄装夹不正问题,对于中小型加工中心的升级改造、非标专用数控设备的刀库配套,都有较好的适配性,结构上没有采用复杂的定制加工零件,大部分结构件都可通过常规的铣削、钣金加工完成,加工成本可控,适合小批量设备配套使用。
