GOST标准M24规格可调式地脚锚固螺栓

在重型工业设备安装、大型钢结构基座固定、压铸机等重型机床的地基锚固场景中，地脚螺栓是承担设备静载荷、动载荷传递，抑制设备运行振动偏移，保障整机安装精度与长期运行稳定性的核心基础紧固件。本次呈现的这款适配GOST 24379.1-2012标准的M24规格地脚螺栓，针对重型压铸设备、大型冲压生产线、重载工业机架的安装需求做了结构优化，区别于常规直埋式地脚螺栓的固定长度设计，这款螺栓采用杆身中间对接调节结构，可在一定范围内适配不同深度的预留地脚孔，解决现场施工中地基预留孔深度偏差带来的安装适配问题，降低现场二次加工的工作量。

从结构设计逻辑来看，这款地脚螺栓采用分体组合式结构，下端为带方形锚固垫板的预埋段，方形垫板与螺栓杆身采用可靠的机械连接结构，浇筑混凝土后垫板可与混凝土基座形成足够的锚固握裹力，避免螺栓受拉时从混凝土中拔出；中间段为长度调节对接结构，通过螺纹副配合锁紧螺母实现杆身总长度的微调，调节到位后通过两侧锁紧螺母实现防松锁止，避免设备长期运行振动导致调节位置松动；上端为设备安装连接段，配备球面垫圈、平垫圈与锁紧螺母，可适配设备底座安装面的微小角度偏差，保证螺栓受力均匀，避免局部应力集中导致的杆身断裂或螺纹滑牙。

从安装边界与尺寸适配角度，这款螺栓公称直径为M24，杆身总长度覆盖800mm至1300mm的调节区间，可适配不同厚度的设备底座、不同深度的二次灌浆层，方形锚固垫板的尺寸经过力学核算，可在混凝土强度等级不低于C30的地基中提供足够的锚固抗拔力，满足重型压铸机合模时的冲击载荷、大型设备运行时的振动载荷传递要求。安装过程中，需先将下端预埋段与方形垫板组装后放入预留地脚孔，完成初步浇筑固定后，通过中间调节段调整螺栓上端露出基础的长度，保证露出长度匹配设备底座的安装厚度、垫圈与螺母的锁紧空间需求，设备吊装就位后，依次安装球面垫圈、平垫圈，按对应扭矩要求锁紧上下螺母，之后完成二次灌浆层的浇筑，待灌浆层强度达标后再次复核螺母锁紧扭矩，避免安装间隙带来的设备运行偏移。

在实际工程应用中，这类可调式地脚螺栓相比传统固定长度的预埋地脚螺栓，对现场施工的容错率更高，很多重型设备安装现场，地基施工时的预留孔深度、基础面标高难免存在土建施工误差，传统固定螺栓一旦预埋后长度无法调整，容易出现螺栓露出长度不足无法锁紧、或是露出过长影响设备底座就位的问题，这款带中间调节结构的锚栓，可在土建基础完成后根据实际基础面标高调整螺栓有效长度，大幅降低现场安装的返工率。同时杆身配套的锁紧结构可承受设备长期运行的交变载荷，避免螺栓松动导致的设备水平度偏移，对于压铸机这类合模过程存在较大冲击载荷的设备，可靠的地脚锚固可有效吸收设备运行时的冲击振动，减少振动传递到地基带来的周边设备共振问题，也能延长设备本身密封件、运动部件的使用寿命。

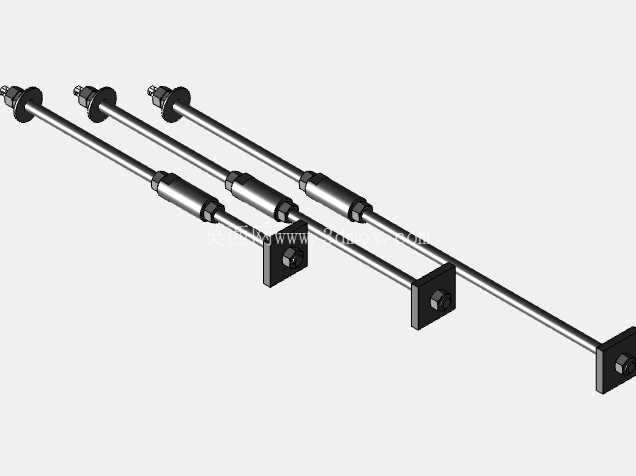

从建模细节来看，模型完整还原了螺栓的所有结构细节，包括杆身的螺纹特征、中间调节段的对接结构、方形锚固垫板的安装位置、配套垫圈与螺母的配合关系，可直接用于设备安装布局的干涉检查、地基安装图纸的导出、安装工艺的模拟演示，结构设计人员在进行重型设备基座设计时，可直接调用该模型进行安装空间的校核，确认螺栓孔的开孔位置、二次灌浆层的厚度范围、螺母锁紧的操作空间是否满足要求，避免设计阶段出现安装干涉问题。
