齿轮联动式机械夹持手爪结构设计

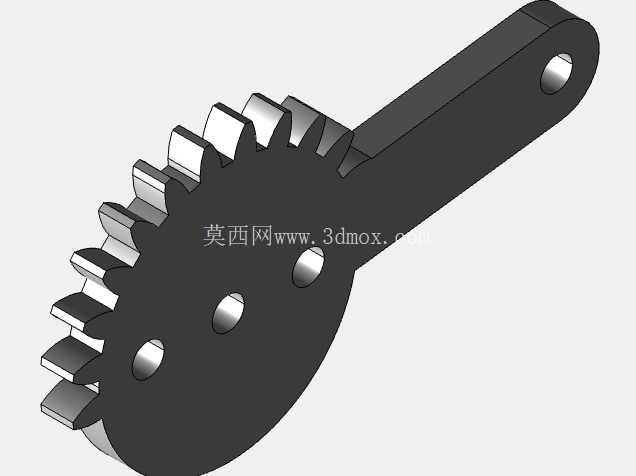

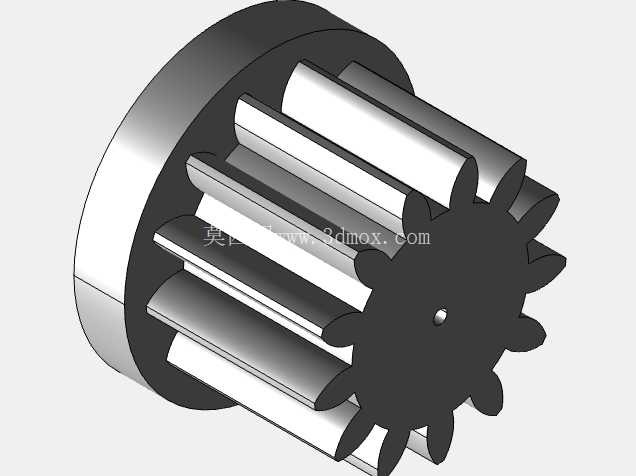

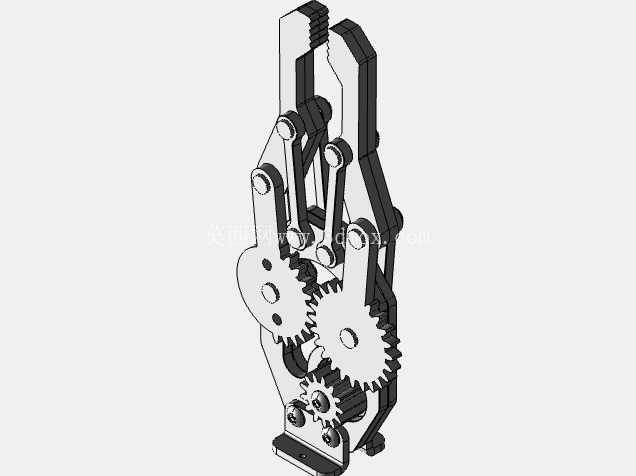

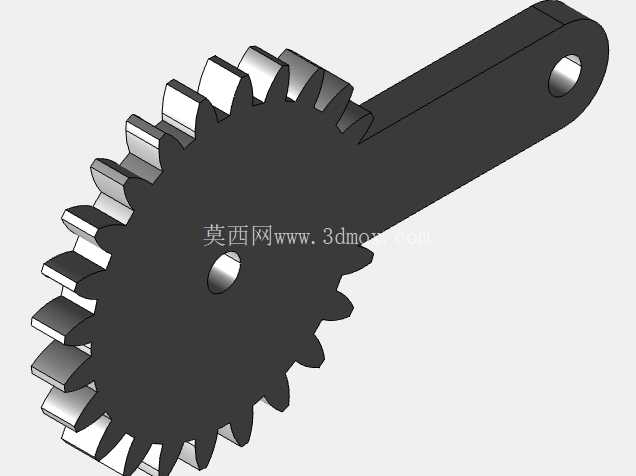

　　这套齿轮联动夹持手爪的结构设计，核心围绕工业现场末端执行器的刚性夹持需求展开，区别于常规气动夹爪的外置驱动布局，整套传动结构完全集成在夹爪本体内部，无需额外布置复杂的外置传动链路，能直接适配多数工业机械臂的末端安装法兰，在压铸工位的工件取放、机加工工序的工件上下料、装配线的零件转运场景中都能适配。从传动逻辑来看，整套机构采用多级圆柱齿轮啮合搭配对称连杆组的传动方案，底部输入轴接入动力后，通过三级直齿轮的定比传动，将扭矩同步传递到两侧的夹爪臂转轴，配合对称布置的四组连杆做运动约束，保证两侧夹爪的开合行程完全同步，不会出现单臂偏摆导致的工件夹持偏心问题。

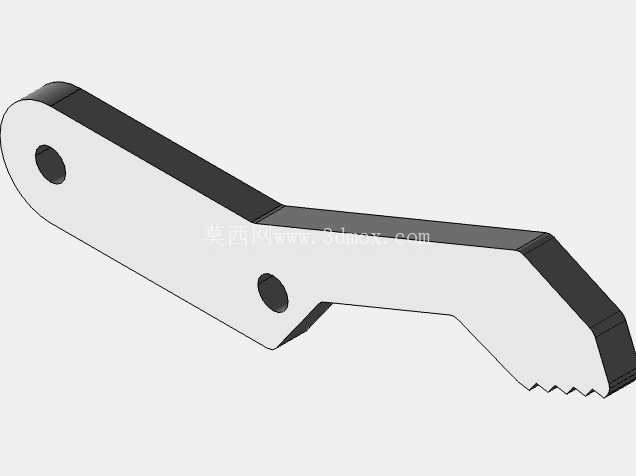

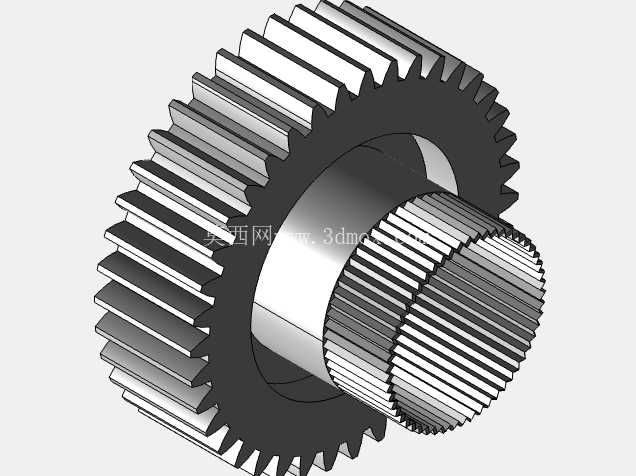

　　齿轮组的模数选型匹配常规夹持工况的负载需求，齿部做了等强度齿形优化，啮合侧隙控制在0.02mm以内，既避免传动卡滞，也能保证夹持动作的重复定位精度，夹爪开合的全行程范围内，传动效率稳定在0.85以上，不会出现行程末端的力值衰减。夹爪的指端做了可替换式的模块化设计，指面预留了防滑齿纹和安装螺孔，可以根据被夹持工件的外形更换V型指块、平指块或者仿形指块，无需改动主体传动结构就能适配不同轮廓的工件，比如圆柱形坯料、方形压铸工件、异形结构件都能通过更换指端实现稳定夹持。

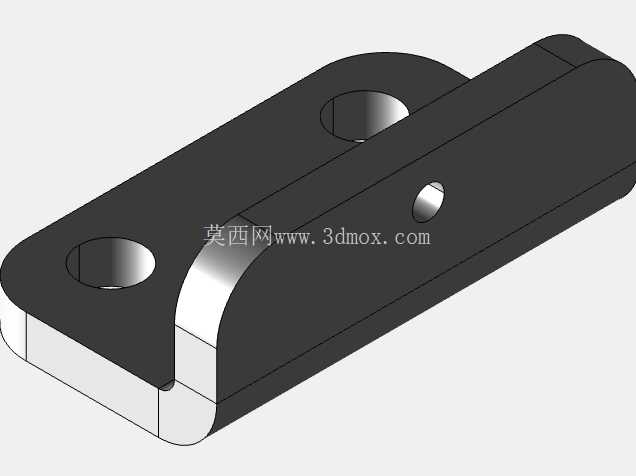

　　从安装边界来看，整套夹爪的主体结构采用对称式布局，安装基准面设置在底部的动力输入侧，法兰安装孔的孔位遵循通用工业机械臂的末端安装标准，安装面的平面度控制在0.01mm以内，保证安装后夹爪的开合中心与机械臂的法兰中心同轴，不会出现偏载力矩。夹爪的整体宽度控制在常规末端执行器的适配尺寸范围内，开合行程覆盖多数中小型工业零件的夹持尺寸需求，闭合状态下的整体轮廓没有外凸的尖锐结构，避免在工位运转过程中与周边工装、设备发生干涉。

　　设计过程中特意做了传动链路的受力优化，所有连杆的铰接点都配置了自润滑衬套，齿轮啮合位置预留了润滑脂存储腔，长期运转过程中无需频繁维护就能保持传动顺畅，夹爪臂的截面做了变厚度加强设计，在夹持力输出峰值状态下，臂体的最大变形量控制在0.03mm以内，保证夹持刚性，不会因为夹持力过大出现臂体形变导致的工件脱落问题。不同于常规的平行夹爪，这套结构的夹爪指端在开合过程中做了圆弧轨迹的优化，在夹持不规则工件时，指端能更好地贴合工件表面，接触面积比普通平指夹爪提升30%以上，夹持稳定性更强，尤其适合压铸工序中表面带有轻微脱模斜度的高温工件取放，不会因为接触面积过小出现工件滑脱的问题。整套结构的所有传动部件都内置在夹爪本体的框架内部，外部没有裸露的传动齿轮或者连杆，能有效阻挡车间内的切削碎屑、压铸脱模剂粉尘进入传动间隙，降低工况环境对传动部件的磨损，延长设备的维护周期。在动力适配性上，这套夹爪既可以搭配伺服电机做精确的开合度控制，实现不同尺寸工件的自适应夹持，也可以搭配旋转气缸做固定行程的开合动作，适配不同自动化程度的工位需求，不需要对主体结构做额外修改就能完成动力源的替换。
