套筒曲柄连接安装装置结构设计

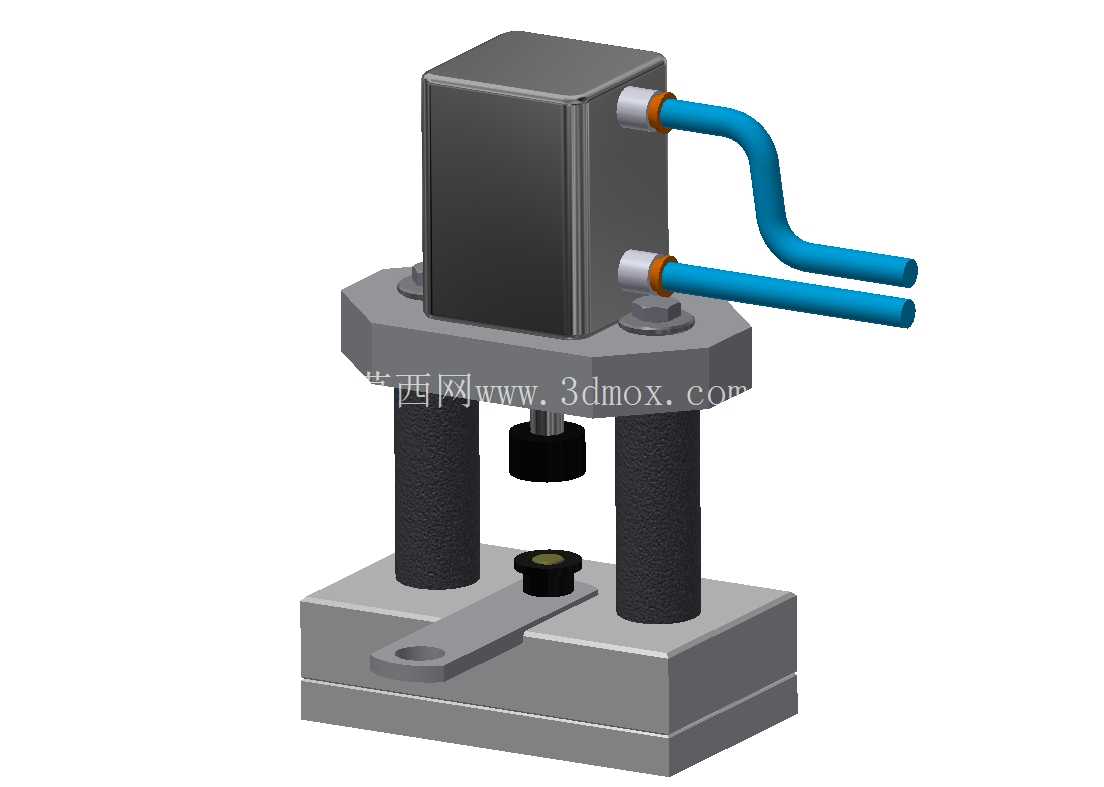

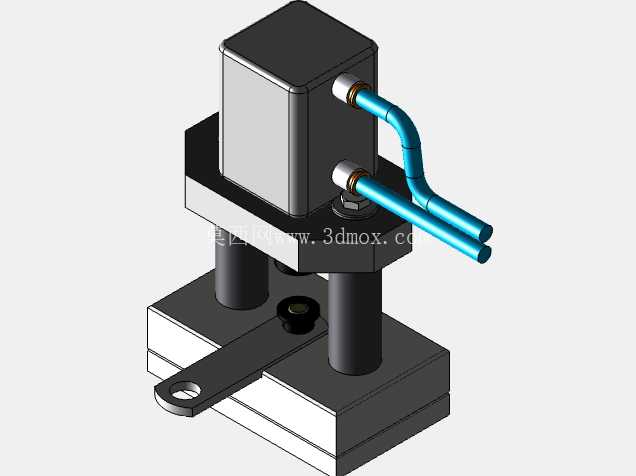

　　这套安装装置主要面向小型零部件压装装配场景，核心功能是实现套筒与曲柄的可靠压接装配，常见于小型五金件、汽配小零件的装配工位，替代纯手工敲装的作业方式，降低装配过程中零件歪斜、压装力不均导致的零件报废率。从结构布局来看，装置采用双立柱导向的开式框架结构，底部为整块铸铁材质的安装基座，基座上预留了曲柄定位槽与工件避让位，作业时可直接将待装配的曲柄放置在定位槽内，槽型与曲柄柄部轮廓完全贴合，限制装配过程中曲柄的水平窜动与转动自由度，无需额外加装快速夹钳即可完成工件定位，减少装夹辅助时间。

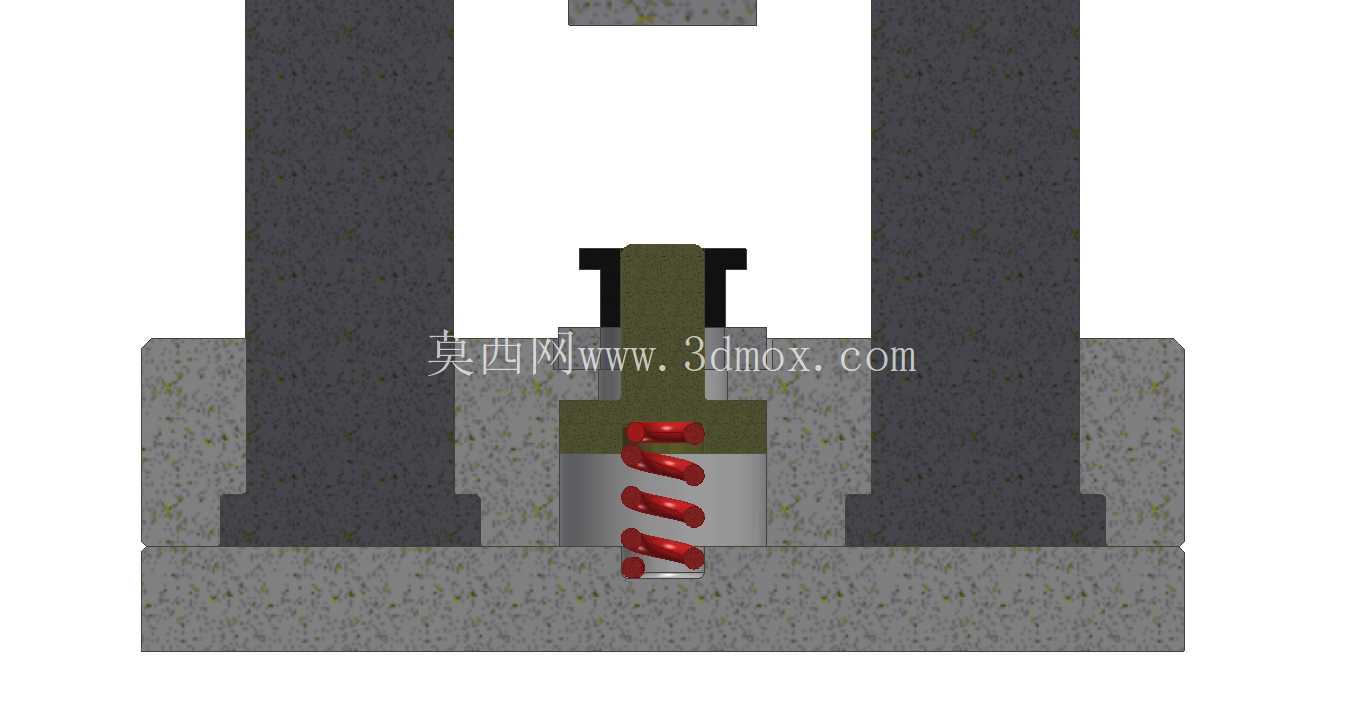

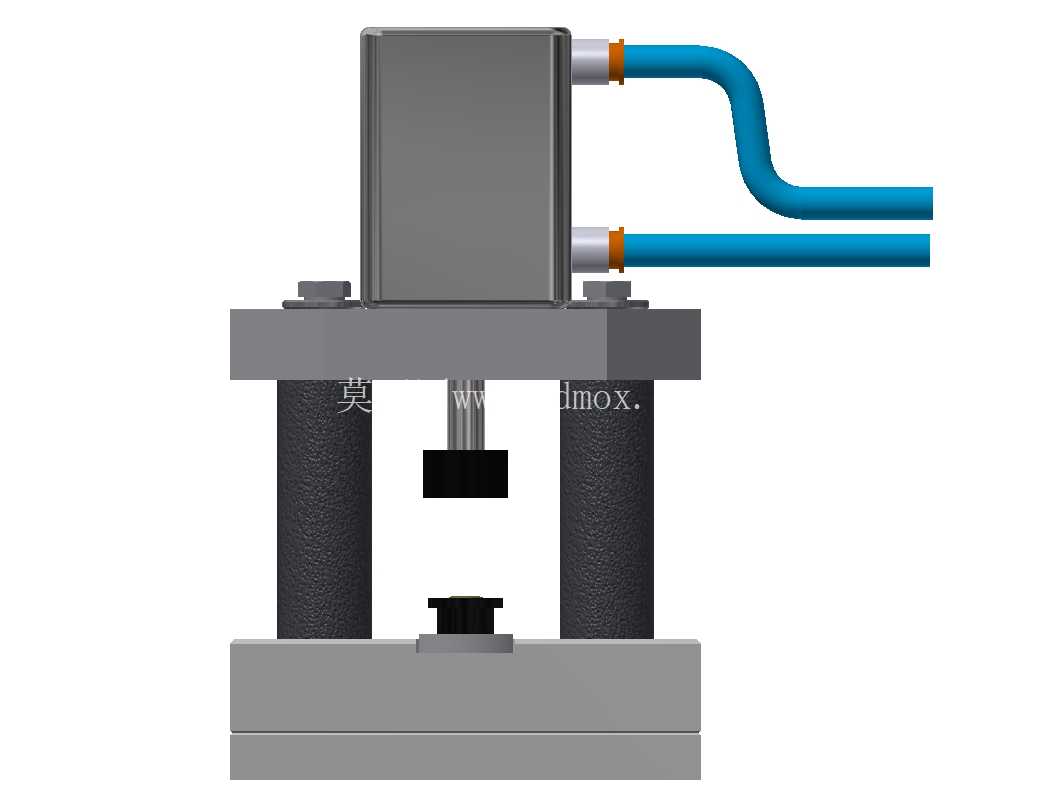

　　中部的压装执行端采用短行程压头设计，压头端面与套筒上端面完全贴合，压头下行过程中通过两根对称布置的立柱做垂直导向，避免压装过程中出现偏载，保证套筒压入曲柄连接位时的同轴度要求，压装行程控制在30mm以内，适配常规小型套筒类零件的压入深度需求，不会出现过压损伤零件配合面的问题。上部的动力单元采用方形集成式动力头设计，侧面引出两根流体管路，可根据车间实际气源或液压源条件接入对应动力介质，动力头与下部安装板采用内六角螺栓锁固，安装板与双立柱采用轴孔配合加锁紧螺钉的固定方式，后期维护时可快速拆解更换导向套或者动力头密封件，无需整体拆解设备框架。

　　从安装边界来看，整套装置的底座长宽尺寸控制在200mm*180mm范围内，整体高度不超过350mm，可直接放置在常规装配工作台面上使用，不需要额外做地基固定，底座四个角预留了M6的安装孔位，若工位需要固定装置，可通过螺栓直接锁在工作台面板上，适配多品种小批量的装配线灵活换线需求。设计过程中特意将操作位设置在装置正前方，也就是曲柄定位槽的伸出端，操作人员取放工件时手部不会进入压头正下方的作业危险区，压装作业时仅需将待装套筒预放在曲柄连接位上，触发控制开关即可完成压装，压装到位后压头自动回位，操作人员可直接取出装配完成的组件，放入下一个待装工件，单工位作业节拍可控制在8秒以内，相比手工敲装效率提升3倍以上。

　　导向立柱采用45号钢调质处理，表面做硬铬镀层处理，降低长期往复运动的磨损量，导向套采用铜基镶嵌石墨的自润滑结构，日常维护不需要频繁加注润滑油，减少车间运维工作量。压头部分采用可拆卸设计，针对不同直径规格的套筒，仅需更换对应尺寸的压头即可适配，不需要更换整套装置，压头与动力输出轴采用螺纹连接加止转销的固定方式，更换压头时仅需拔出止转销即可旋下压头，换型时间不超过2分钟。装置的管路接头采用标准快插式结构，接入车间气源时不需要做复杂的管路密封处理，直接插入对应气管即可完成连接，管路走向沿动力头侧面水平引出后向下弯曲，不会干涉操作人员取放工件的动作路径，也避免管路长期与工件或者机架摩擦导致的破损漏气问题。基座上的曲柄定位槽采用可更换式镶块设计，针对不同轮廓的曲柄零件，仅需更换对应型面的镶块即可完成适配，镶块通过两个内六角螺栓固定在基座上，加工镶块的成本远低于整体加工基座，大幅降低多品种生产时的工装投入成本。整套装置没有复杂的传动结构，所有运动部件仅为垂直上下的压装动作，故障点极少，日常仅需定期检查导向部位的清洁度，避免金属碎屑进入导向套导致拉伤即可，非常适合小型加工车间、装配班组作为工位级装配工装使用，不需要操作人员具备复杂的设备调试能力，经过简单的操作讲解即可上岗作业。
