可调节高度式小型作业栈桥结构

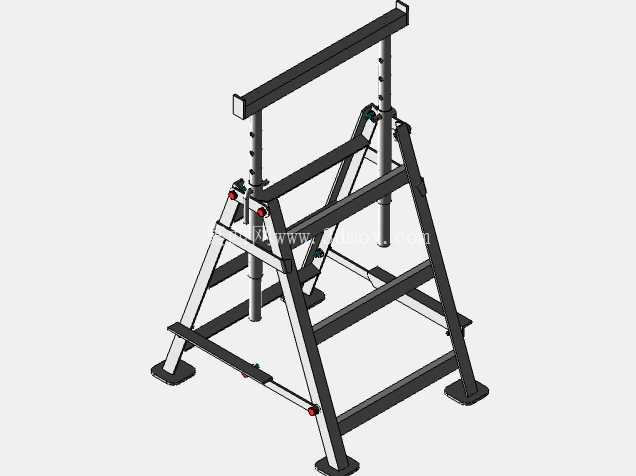

这款小型栈桥结构主要面向车间内短距离跨障登高、设备旁临时作业站位的场景设计，在设备检修、生产线旁跨管线操作、仓储区低位取放货这类场景中，能替代传统固定式踏台解决场地受限、作业高度不固定的痛点。区别于常规固定式踏台，该结构采用A字形主体支撑框架，底部四个支脚均配置方形防滑垫脚，接触地面的受力面做了加宽处理，即使在车间环氧地坪、钢板地面这类常见工业地面上放置，也不会出现局部压强过大压损地面、或者侧滑失稳的问题，支脚的防滑垫采用耐磨橡胶材质，和金属框架做嵌入式连接，长期使用不会出现脱落移位的情况。

结构的高度调节功能是设计核心，主支撑立柱上加工有等间距的定位孔，配合快插式定位销可以实现多档位高度调整，调节范围覆盖常规0.8米到1.4米的作业站位高度需求，顶部的作业横梁采用矩形钢管焊接成型，横梁表面做了防滑滚花处理，人员站立或者放置轻型工具时不会出现打滑情况，横梁两端设置有凸起的挡边，避免放置在上面的工具、小型零件从边缘滑落。两侧的斜向支撑采用和主立柱同规格的矩形管材，和主框架之间采用三角斜撑加固，所有焊接位置都做了满焊处理后打磨平整，消除焊接应力集中点，整体框架的静态承重可以满足两个成年作业人员同时站立的载荷要求，符合车间临时作业的安全规范。

从安装边界来看，该结构整体收拢状态下的占地面积不足1.2平方米，不需要做地面固定，依靠自身结构重量和底部防滑垫即可保持稳定，在狭窄的设备通道、管线排布密集的车间区域都可以灵活放置，不需要对现有场地做改造。框架侧面设置有可折叠的辅助扶手，扶手收起时整个栈桥可以靠在墙面存放，占用的仓储空间极小，展开后扶手高度符合人体工程学要求，作业人员登高时可以扶持保持平衡，扶手和主框架之间采用弹簧插销定位，展开和收起操作不需要额外工具，单人即可完成调整。

设计过程中优先考虑了结构的通用性，所有管材均采用工业领域常用的标准规格矩形钢管，不需要开模定制异形型材，加工时仅需要完成管材切割、钻孔、焊接、表面喷塑几个常规工序，加工成本低，后期维护更换配件也十分方便。框架的所有连接节点都做了冗余强度设计，即使在频繁调节高度、反复移动使用的工况下，定位孔、插销这些易损耗部位的使用寿命也能满足车间三年以上的使用需求，表面喷塑层采用户外级粉末，耐油污、耐车间常见的切削液腐蚀，日常清洁仅需要用抹布擦拭即可，不会出现掉漆锈蚀的问题。

在实际使用场景中，这类小型栈桥可以适配多数制造业车间的临时作业需求，比如注塑机旁的模具检修站位、自动化生产线旁的故障排查登高、仓储区中层货架的货物取放，相比大型登高梯，它的移动更灵活，放置不需要预留大的回转空间，相比普通踏凳，它的高度调节范围更大，结构稳定性更强，作业时的安全冗余更高。结构上没有设置多余的复杂机构，所有调节部位都采用纯机械结构，没有气动、电动元件，不需要外接动力源，不存在电气故障风险，在有防爆要求的车间区域也可以正常使用。

尺寸设计上，顶部作业面的宽度控制在0.6米，长度0.8米，刚好满足单人作业同时放置少量工具的空间需求，不会因为作业面过宽占用过多通道空间，底部支脚的跨距比顶部作业面宽出0.3米，形成上窄下宽的稳定结构，即使作业人员站在作业面边缘操作，整体结构的重心也始终落在四个支脚的支撑范围内，不会出现侧翻风险。主立柱的调节孔间距设置为100毫米，每一档的高度差刚好适配大多数作业人员的站位高度差，不会出现档位差过大找不到合适作业高度的情况，定位销采用带拉环的弹簧销，插拔操作顺手，调节时不需要额外携带工具，插销插入后有弹簧自锁结构，不会因为设备晃动、人员走动震动导致插销脱出。
