桁架吊架压装工装结构设计方案

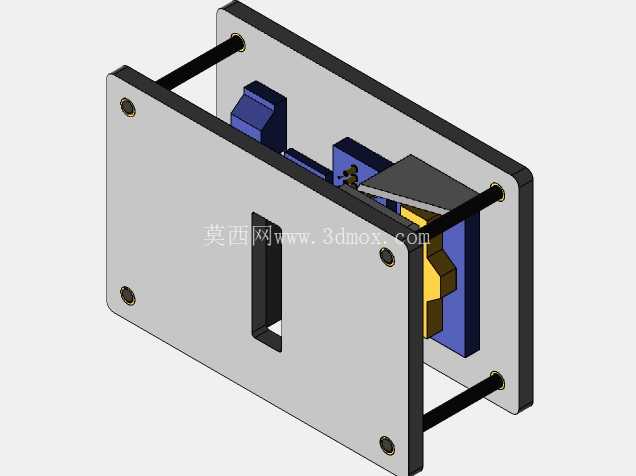

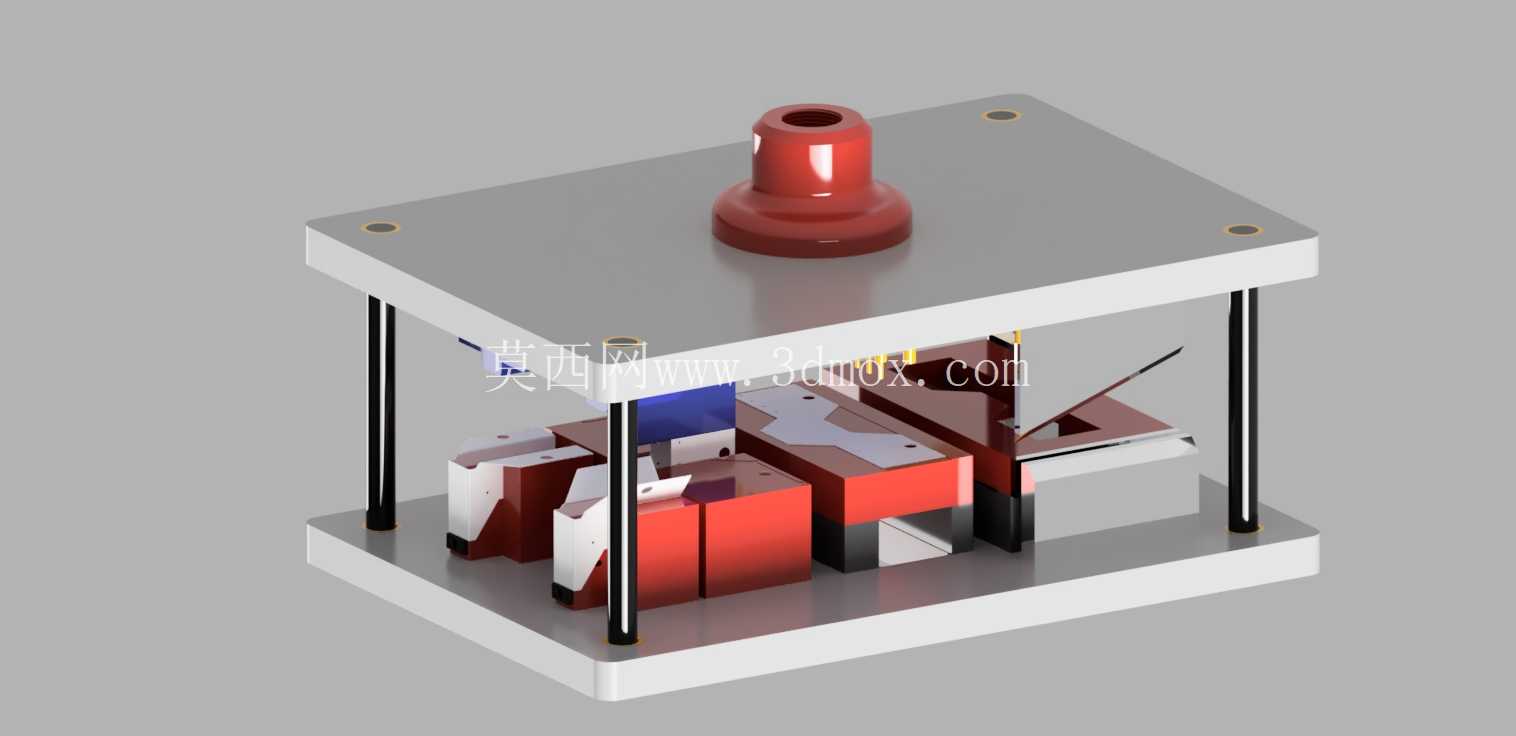

　　在桁架类构件的批量装配环节，吊架组件的压合精度直接决定后续桁架整体的安装同轴度与承载受力均匀性，这套压装工具正是针对该工序的专用作业工装，适配多规格桁架吊架的销钉压入、支座贴合压装作业，可直接安装在普通手动压力机或小吨位气动冲床的滑块输出端，无需额外改造设备接口即可快速投产。从结构布局来看，整套工装采用上下双模板的导柱导向架构，四根等高精密导柱分布在模板四角，配合无油润滑导套实现上下模的精准合模导向，合模过程中导向间隙控制在0.02mm以内，避免压装过程中出现偏载导致的吊架构件变形、压装位置偏移问题。上模座顶部设置标准模柄接口，可与压力机滑块的安装孔直接适配，模柄与上模座采用过盈配合加骑缝销定位，保证压装力传递过程中无松动偏移。

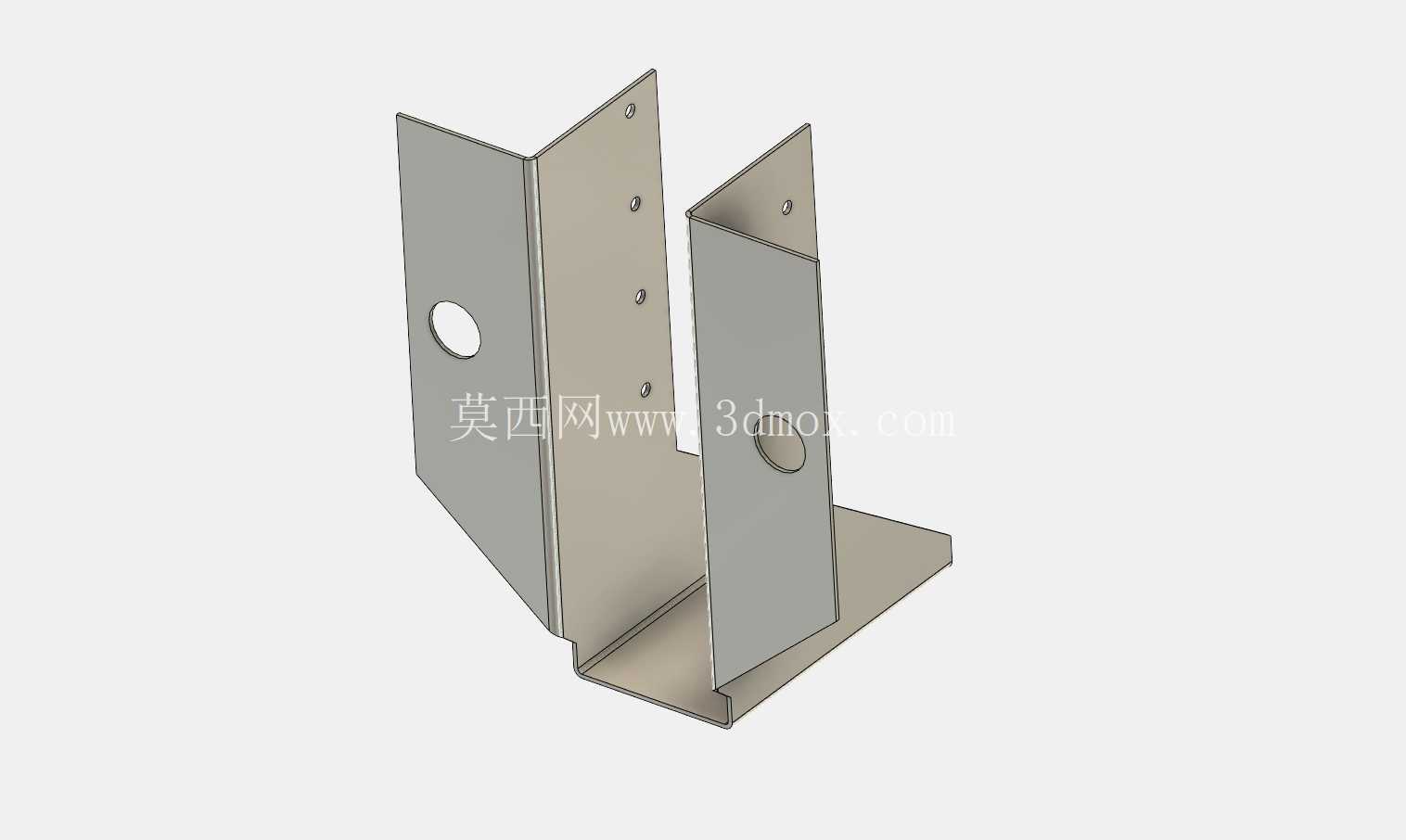

　　下模部分根据桁架吊架的外形轮廓设置了分体式定位块，定位块采用可换式设计，针对不同规格的吊架构件仅需更换对应定位镶块即可快速切换生产型号，定位块的贴合面根据吊架的焊接成型轮廓做了仿形避让，避免压装过程中与构件的焊缝、凸起结构发生干涉，同时设置了侧向预压结构，在合模初始阶段先通过弹簧驱动的侧压块将吊架构件推至定位基准面，消除构件放置间隙带来的压装误差。工装的压合工作端根据吊架的压装点位做了对应布局，每个压头的高度差根据压入行程做了精准配磨，保证多个点位的压装动作同步完成，避免先后压装带来的构件内应力变形；压头与上模座之间设置了弹性缓冲垫，压装到位时可提供一定的缓冲行程，避免压力机行程过限压伤构件表面。

　　从安装边界来看，整套工装的闭合高度适配市面常见的10吨以内小型压力机安装参数，模板外形尺寸控制在小型压力机的工作台面安装范围内，上下模座均设置了标准的U型安装槽，可通过T型螺栓快速固定在压力机工作台与滑块上，无需额外制作过渡连接板。实际作业过程中，操作人员仅需将待压装的桁架吊架组件放置在下模定位区域，触发压力机下行开关即可完成整套压装动作，单工位作业节拍可控制在10秒以内，相比传统手工敲击压装的作业方式，压装位置一致性可提升90%以上，同时彻底避免手工敲击带来的构件表面损伤、销钉歪斜等质量问题。

　　在结构设计阶段，针对桁架吊架压装过程中的受力分布做了针对性强化，上下模座均采用45号钢调质处理，受力较大的压头、定位镶块采用合金工具钢淬火处理，保证长期批量作业过程中无明显磨损变形，导柱导套配合面做了表面硬化处理，可承受长期往复运动的磨损，整套工装的维护仅需定期给导柱加注润滑脂、检查压头紧固螺栓的预紧力即可，日常维护成本极低。针对压装过程中可能出现的构件放反、定位不到位问题，下模定位块上设置了防呆结构，只有构件按照正确方向放置才能完全落入定位槽，从根源上避免反向压装带来的零件报废问题；同时在模板两侧设置了安全限位块，合模到最小极限位置时上下模座仍保留有安全间隙，避免操作失误导致的模具夹伤、压溃问题。这套工装的结构设计充分考虑了中小机加工企业的实际生产条件，所有零部件均采用通用标准件与常规机加工工艺即可制作，无需特殊加工设备，生产制作周期短，成本可控，可快速复制到不同规格的桁架类构件压装工序中，也可根据实际压装力需求调整模板厚度、导柱直径，适配更大吨位的压装作业场景。
