多轨并行式工业输送承载轨道结构设计

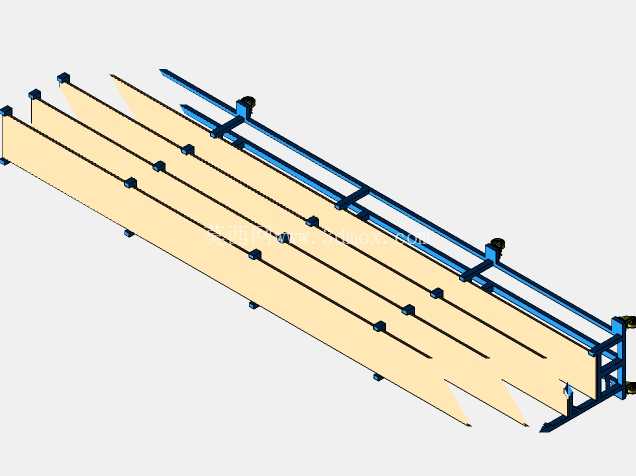

　　轨道的侧方布置有纵向的导向限位结构，配套的行走轮组可以沿着导向结构平稳移动，不会出现脱轨、跑偏的情况，两端设置的端部限位座可以限制行走机构的行程极限，避免移动部件超出轨道边界发生坠落风险。设计过程中首先考虑的是承载能力匹配，主承载轨面的板材厚度选型是根据目标输送工件的单工位最大载荷计算得出，保证在满负载状态下轨面的挠度变形控制在允许范围内，不会因为长期负载出现轨面下凹、变形卡滞的问题。横向连接横梁的间距设置经过反复校核，既要避免间距过大导致轨体局部刚度不足，也要避免间距过小造成材料浪费、整体重量过大的问题，每处横梁与轨体的连接点都设置在受力最优的位置，保证载荷可以均匀传递到整个框架结构上。这套轨道结构的设计初衷，是解决车间内长距离重载工件的平稳输送问题，常见于压铸车间的铸件转运、重型装配线的工件移位、仓储系统的重载托盘输送场景，区别于常规单轨输送结构，多轨并行的布局可以承载大跨度的工装托盘，避免单轨支撑带来的工件偏载、晃动问题。从结构组成来看，整套轨道包含四条平行布置的主承载轨面，轨面采用平直的耐磨板材作为接触工作面，下方通过横向的连接横梁将四条轨体连接为整体框架，横梁与轨体之间通过螺栓紧固件实现刚性连接，保证整套轨道的框架刚度，避免长距离铺设时出现轨距偏移、轨面变形的问题。

　　安装边界方面，整套轨道可以采用分段拼接的方式进行现场铺设，单段轨道的长度适配常规运输尺寸，拼接处设置定位止口，保证多段拼接之后轨面的平面度、轨距的一致性，不会在拼接位置出现台阶、错位，影响行走机构的平稳通过。轨道的支撑方式可以根据现场安装条件选择地面支撑或者高架吊装，框架上预留的安装孔位可以适配不同的支撑连接件，不需要在现场进行二次打孔加工，降低现场安装的工作量。导向结构的设计采用侧装式导向轮配合的形式，导向面经过精加工处理，表面粗糙度满足滚动摩擦的要求，减少行走过程中的阻力和磨损，延长整套轨道的使用寿命。在实际应用场景中，这类轨道可以配套不同的行走驱动机构，既可以采用人工推动的轻载输送模式，也可以加装链轮、皮带或者齿条驱动结构，实现自动化的定点输送，适配不同自动化程度的生产线需求。轨面的宽度设计兼顾了不同规格行走轮的适配性，不需要更换轨体就可以适配不同轮径、不同宽度的行走轮组，方便后期产线升级改造时的部件替换。整套结构的受力传递路径清晰，工件载荷通过行走轮传递到主承载轨面，再通过横向横梁分散到各个支撑点，最终传递到安装基础上，每个受力节点的强度都经过校核，避免出现应力集中导致的结构断裂问题。

　　在细节设计上，所有的连接紧固件都采用防松设计，适应车间内有振动的工作环境，避免长期运行后螺栓松动导致结构精度下降；轨面的端部设置导入倒角，方便行走轮组在初始安装时顺利导入轨面，降低安装调试的难度。对于需要长距离铺设的场景，轨道的拼接位置设置在横梁支撑点附近，减少拼接位置的悬臂受力，保证拼接位置的结构强度。和常规的输送轨道相比，这种多轨并行的结构不需要在现场进行复杂的焊接作业，所有部件都可以在工厂预制完成，现场只需要通过螺栓拼接固定即可，安装效率更高，后期维护时如果某一段轨面出现磨损，只需要单独更换对应的轨段，不需要整体更换轨道，降低维护成本。

　　在压铸车间的应用场景中，这类轨道可以承载高温的铸件模具或者成型铸件，轨面材料可以耐受一定的高温辐射，不会因为近距离接触高温工件出现变形，配套的行走机构可以搭载冷却工位的工装，实现铸件从压铸机到冷却工位、再到去毛刺工位的全程轨道输送，减少车间内叉车转运的频次，提升车间内的物流效率，同时避免叉车转运过程中存在的碰撞、安全隐患。在重型装配场景中，轨道上可以搭载装配工作台，工人可以沿着轨道移动工作台，完成大型设备不同工位的装配作业，不需要反复吊装移位工件，降低吊装作业的安全风险，提升装配作业的效率。
