等离子切割机配套HGH20直线导轨组件

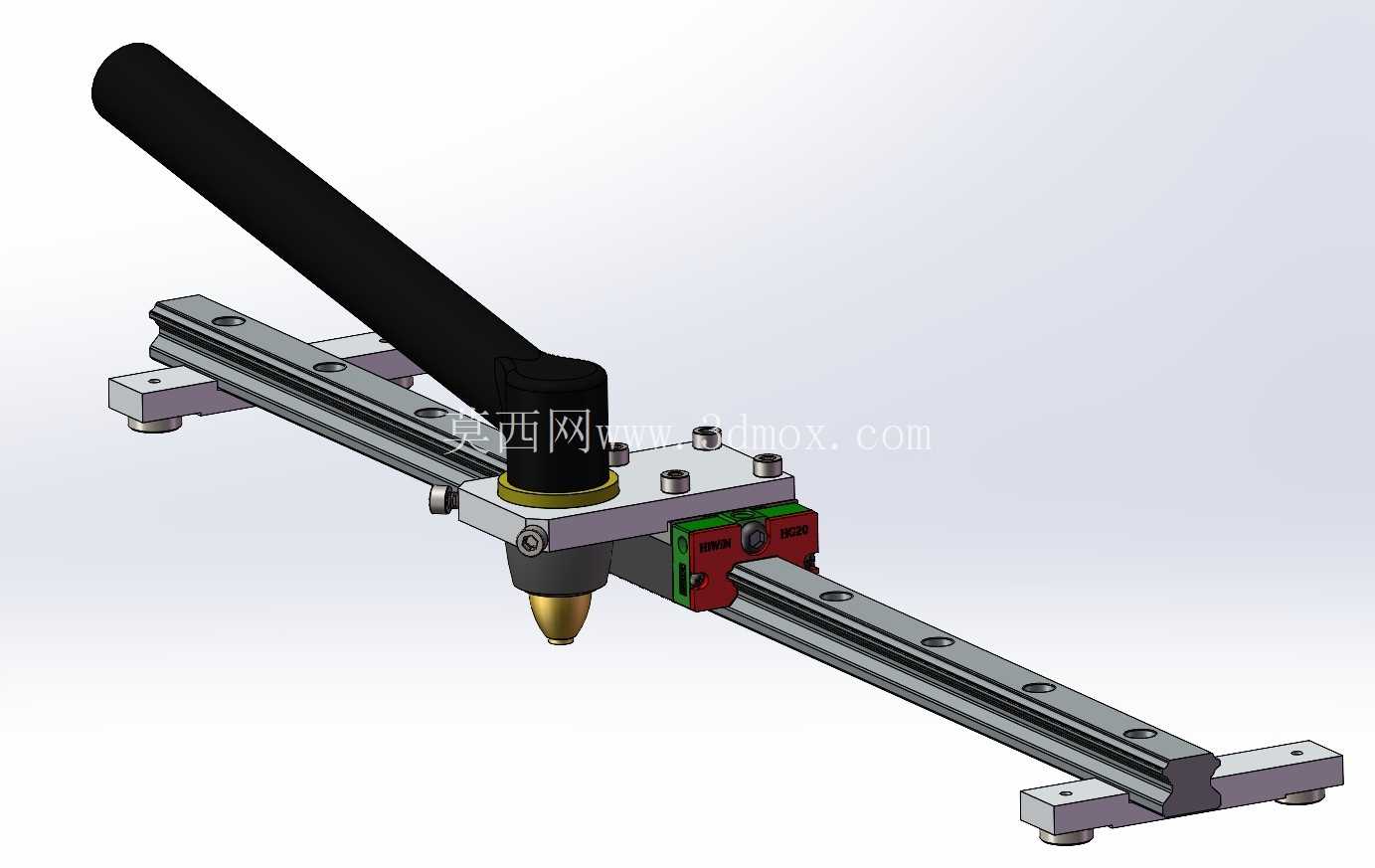

　　在金属板材下料、异形件切割的现场作业场景里，手持等离子切割的精度一直受操作人员熟练度、手部抖动影响，切缝歪扭、尺寸偏差超差是车间里常遇到的问题，这套带HGH20线性导轨的切割单元，就是为解决手持切割走刀不稳的痛点设计的。整套组件以标准HGH20线性导轨作为承载基体，导轨本身采用常见的安装孔位布局，两端预留的安装座可以直接通过螺栓固定在工装架或者待切割板材的辅助靠架上，安装时不需要额外加工定制转接板，只要保证导轨安装面的平面度在0.1mm以内，就能保证滑块运行的顺滑度，不会出现卡滞、顿挫的情况。

　　滑块部分集成了两个功能支架，一个是带磁吸固定结构的磁铁支架，另一个是适配P80型号等离子切割头的夹持支架，磁铁支架的作用是在切割过程中让整个行走单元可以吸附在铁质板材表面，不需要额外施加向下的压力，操作人员只需要扶着操作手柄沿着切割方向推动即可，磁吸的吸力经过适配，既不会因为吸力过大导致推动费力，也不会因为吸力不足出现切割头翘起、切缝深度不均的问题。P80切割头的夹持位置做了可调设计，夹持孔的轴线与导轨安装面保持垂直，切割头伸出长度可以根据切割板材的厚度进行调整，保证割嘴与板材表面的距离始终处于等离子弧的最佳工作区间，避免因为距离过远断弧、距离过近烧损割嘴。操作手柄采用倾斜布置的结构，握持角度符合人工推动作业的施力习惯，长时间作业也不容易出现手腕酸痛的情况，手柄与滑块座的连接位置做了加强结构，推动时的受力直接传递到滑块上，不会出现支架变形导致切割头偏移的问题。从安装边界来看，整套导轨组件的有效行程可以根据实际切割需求选择对应长度的导轨进行适配，滑块部分的整体宽度控制在120mm以内，高度方向从导轨底面到割嘴最低位置的调整范围在50mm到120mm之间，既可以适配不同厚度的碳钢板、不锈钢板切割，也不会因为整体高度过高导致切割时重心不稳。

　　在实际使用场景中，这套组件既可以用于小型钣金维修门店的日常下料作业，也可以集成到小型半自动切割工装里，替代部分昂贵的数控切割设备完成直线坡口、直边零件的切割作业，相比完全手持的切割方式，走刀的直线度可以控制在0.5mm每米以内，切缝的余量均匀，后续打磨、校形的工作量能减少六成以上。设计过程中没有采用复杂的传动结构，完全依靠人工推动配合直线导轨的导向精度实现稳定走刀，结构上没有易损的传动零件，日常维护只需要定期给导轨滑块补充润滑脂即可，磁铁支架的磁吸块采用可更换结构，长期使用出现磁力衰减后可以直接替换，不需要更换整个支架。

　　切割头夹持位置采用快拆式的锁紧结构，更换不同损耗程度的割嘴或者调整切割角度时，只需要松开锁紧螺钉就能完成调整，不需要拆卸整个支架，适配现场作业快速调整的需求。导轨两端的安装座上预留了限位挡块的安装孔位，可以根据单次切割的长度加装限位块，推动滑块到两端位置时不会出现滑出导轨的情况，作业安全性更高。整套组件的所有结构件都采用常见的标准型材和板材加工，没有特殊定制的异形零件，加工难度低，后期如果出现零件损坏，车间里的机加工岗位就能快速完成备件加工，不需要等待特殊定制件的采购周期，非常适合现场维修、小型加工场景的使用需求。
