电力变压器铁芯绕组装配结构三维设计

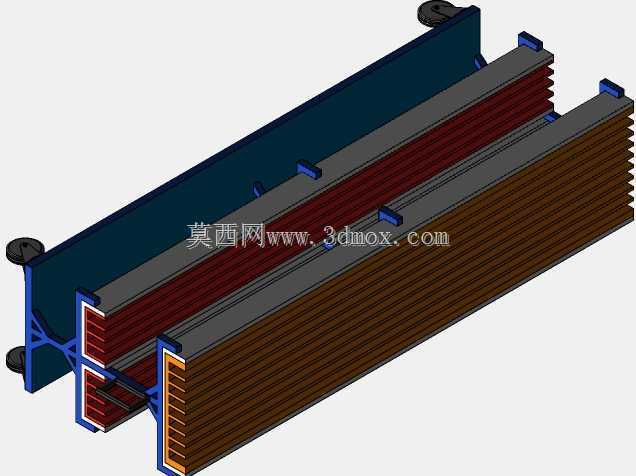

　　该结构为电力变压器核心电磁转换单元的装配体，在输配电系统中承担电压等级变换、电能传输与电气隔离的核心作用，常见于城网变电站、工业厂区配电房、新能源升压站等场景，是电网输配环节不可或缺的核心电磁部件。从结构组成来看，模型完整还原了叠片式铁芯、高低压绕组、端部夹件、侧部定位支架以及绝缘支撑件的装配关系，铁芯采用多级阶梯斜接缝叠装结构，叠片沿芯柱轴向紧密堆叠，通过上下端部的夹件施加均匀的压紧力，既可以降低铁芯运行时的磁致伸缩振动，也能避免叠片松散导致的空载损耗升高。夹件与铁芯之间设置有绝缘隔板，防止夹件形成闭合磁路产生环流，同时侧部的蓝色支架为拉带固定座，通过拉带将上下夹件拉紧，为整个铁芯绕组组件提供足够的机械强度，

　　在变压器发生短路故障时，能够承受绕组产生的巨大轴向与径向电动力，避免绕组变形引发设备故障。绕组部分采用层式排布结构，内层靠近铁芯的为低压绕组，外层为高压绕组，高低压绕组之间设置有多层绝缘筒与油道撑条，撑条沿绕组圆周均匀分布，形成的纵向油道可以让变压器油顺利流通，带走绕组运行时产生的热量，保证绕组温升控制在绝缘材料允许的范围内。绕组端部设置有绝缘端圈与压钉结构，压钉穿过上部夹件顶在绝缘端圈上，可根据装配需求调整压紧力，补偿绕组在干燥处理后的收缩量，防止绕组运行时出现轴向窜动。设计过程中需要重点考虑铁芯的填充系数，叠片的剪切精度直接影响铁芯接缝处的气隙大小，气隙过大会导致空载电流与空载损耗升高，因此叠片接缝采用交错排布方式，

　　相邻层叠片的接缝位置错开，减小磁路磁阻。同时绕组的轴向高度需要与铁芯窗口尺寸严格匹配，保证装配后绕组与铁轭之间的绝缘距离满足耐压要求，避免出现局部放电隐患。夹件的安装孔位需要与油箱的定位结构对应，保证整个器身吊入油箱后能够可靠固定，不会在运输或运行过程中出现位移。侧部的支架结构除了承担拉带固定的作用，还预留了引线固定的安装位，方便高低压绕组的引出线进行固定与绝缘包扎，避免引线与其他金属部件距离过近引发放电。整个结构的尺寸边界需要严格控制在油箱内部的有效安装空间内，铁芯的总宽度、总高度以及绕组的外径需要与油箱内壁保持足够的绝缘距离，同时预留出油流的循环通道，保证变压器运行时的散热效率。在结构细节上，

　　绕组的层间绝缘厚度根据不同电压等级进行匹配，高压绕组外层设置有绝缘包扎层，端部的角环结构可以延长沿面放电距离，提升绕组的绝缘水平。铁芯的接地片通过单独的引出结构连接到夹件上，保证铁芯一点可靠接地，避免铁芯出现悬浮电位产生放电。夹件上的开孔均做了倒角处理，防止尖角位置出现电场集中，所有金属结构件的边缘都做了钝化处理，避免安装过程中划伤绝缘件。该装配结构的建模过程严格按照电力变压器的实际生产装配逻辑进行，各个零部件之间的配合关系完全还原实际工艺要求，可用于变压器结构设计验证、装配工艺模拟以及新入职设计人员的结构认知学习，帮助设计人员直观理解铁芯绕组组件的受力传递路径、绝缘配合逻辑以及散热通道布局，在实际设计过程中可通过调整叠片宽度、绕组匝数对应的轴向尺寸、夹件的截面规格来匹配不同容量等级的变压器设计需求，同时可基于该模型进行短路电动力的仿真分析前置验证，提前校核结构的机械强度是否满足设计要求，减少样机试制阶段的结构修改次数。
