非标准模数驱动轴齿轮结构设计

项目分类:齿轮 发布时间:2026-07-14 ID:1198314
  • 非标准模数驱动轴齿轮结构设计
  • 非标准模数驱动轴齿轮结构设计

  这款轴齿轮的设计初衷,是适配圆形传感器的驱动需求,在对应设备的传动链路里承担动力传递与运动同步的核心作用,其应用场景集中在需要精准小行程直线-旋转转换的设备工位,比如配套床身齿条实现门户沿框架的定向运动,这类场景对传动件的啮合精度、同轴度都有明确要求,不能直接套用标准模数齿轮的现成参数。从结构设计逻辑来看,采用齿轮与轴一体化的结构形式,省去了齿轮与轴装配所需的键连接、过盈配合等环节,从根源上避免了装配间隙带来的传动回差,对于需要精准驱动传感器、保证位置反馈准确性的场景来说,一体化结构的传动刚性更有优势,不会因为长期往复运动出现配合松动导致的传感数据偏差。

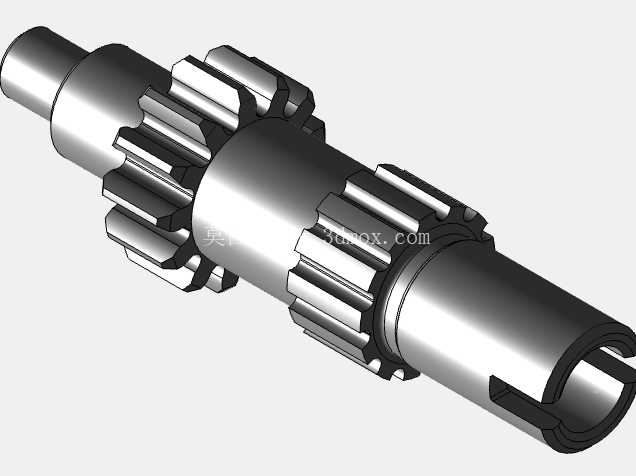

  参数选择上没有采用标准模数,而是选定1.0029的非标准模数,齿数设置为13,这个参数组合是经过啮合验算得出的:既要匹配床身预装齿条的齿距参数,保证啮合时的侧隙处于合理区间,不会出现卡滞或传动空程过大的问题,又要控制齿轮的外径尺寸,满足安装位置的径向空间限制,避免和周边的框架护板、传感器安装座产生运动干涉。从外形结构来看,轴段采用阶梯式设计,不同直径的轴段分别对应不同的功能:两端的细轴段是安装支撑位,用于装配轴承或轴套,将整个轴齿轮支撑在设备的安装座上,其中一端的轴端加工有开槽结构,用于和驱动端的连接件配合,传递输入扭矩;两段齿轮分别布置在轴身的不同位置,对应齿条的啮合行程范围,保证门户沿框架运动的全行程内,齿轮与齿条始终保持足够的啮合齿数,不会出现脱齿、跳齿的问题。安装边界方面,设计时充分考虑了现有设备的改装适配需求,轴段的直径、齿轮的齿顶圆尺寸都严格匹配原有安装位的空间尺寸,不需要对床身、框架的原有结构进行二次加工,就可以直接替换原有磨损的传动件,降低设备维护的改造成本。齿形加工的精度控制上,针对非标准模数的齿形参数做了专门的建模校验,保证齿廓曲线符合啮合原理,运转时不会出现齿面干涉、传动卡顿的问题,齿面的受力分布均匀,能够承受往复运动过程中的交变载荷,延长零件的使用寿命。

  在实际使用场景中,这类轴齿轮的运转工况属于低速轻载的往复传动,不需要承受过大的冲击载荷,但对传动的平稳性、位置传递的准确性要求较高,因为其驱动的是圆形传感器,齿轮的转动角度直接对应门户的位置反馈,如果传动过程中存在间隙或者齿形误差,会导致传感器采集的位置数据出现偏差,进而影响设备的位置判断逻辑。设计时还特意对轴的过渡圆角做了优化,所有轴径变化的位置都设置了合理的圆角过渡,避免应力集中导致的轴段断裂问题,因为往复运动过程中轴身会承受反复的弯曲应力,应力集中位置很容易在长期使用后出现疲劳裂纹,圆角过渡的设计可以有效分散应力,提升零件的疲劳强度。

  齿轮部分的齿宽也经过了匹配计算,既保证和齿条有足够的接触面积,降低齿面的接触压强,减少长期使用后的齿面磨损,又不会因为齿宽过大增加不必要的转动惯量,影响驱动端的响应速度。轴端的开槽结构尺寸也做了对应设计,和驱动拨叉的配合间隙控制在合理范围,既保证装配便利性,又不会因为间隙过大产生传动冲击。整个零件的结构没有多余的复杂特征,所有结构都服务于传动、安装、支撑的核心功能,没有冗余设计,既方便加工制造,也能保证长期使用的可靠性,对于需要做同类设备传动改造、非标传动件设计的从业者来说,这个结构的设计思路可以作为参考,尤其是在需要适配现有安装空间、匹配非标准齿条参数的场景下,这种一体化轴齿轮的设计方案能够很好平衡传动精度、安装便利性与结构强度的需求。
