正交传动齿轮箱定制化结构设计

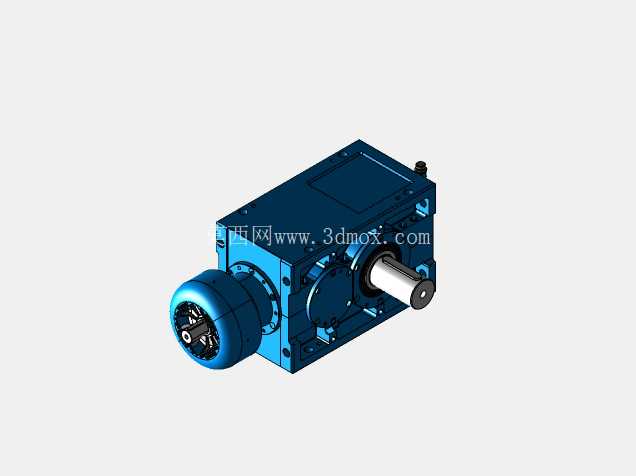

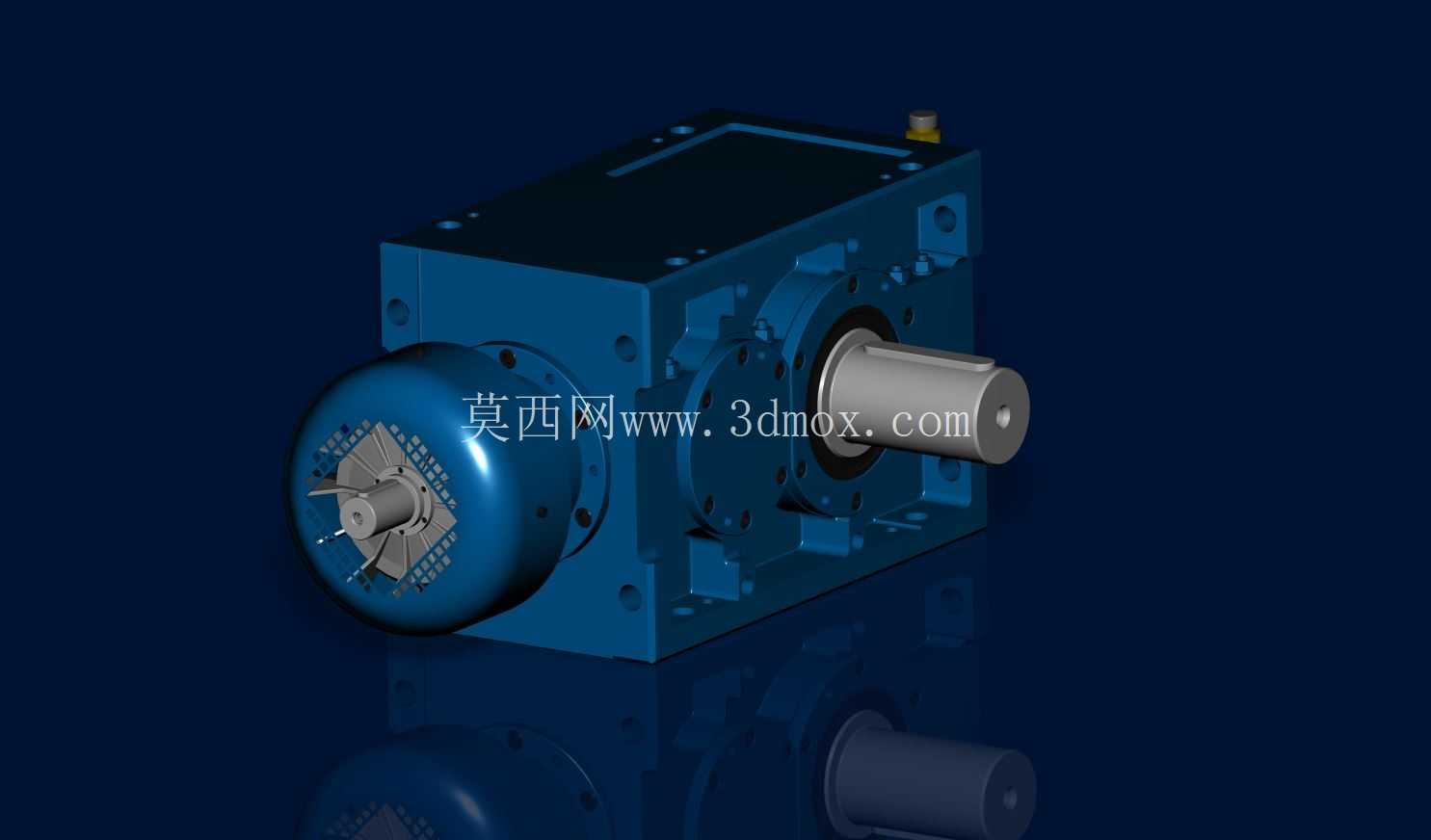

　　在工业传动系统的布局场景里，经常会遇到动力输入轴与输出轴呈空间垂直排布的安装需求，这类场景下常规的同轴、平行轴传动部件无法适配空间转向的要求，正交齿轮箱就是专门针对这类垂直轴动力传输场景开发的传动部件，在包装生产线、输送设备、非标自动化专机、木工机械、食品加工设备的动力布局中都有大量应用。这款正交齿轮箱采用一体化铸造箱体结构，箱体主体为方正的安装基座设计，六个安装面都预留了标准化的螺栓固定孔位，能够适配水平、垂直、侧装等多种安装姿态，不需要额外制作转接安装板，就能直接固定在设备的机架安装面上，大幅降低现场安装的适配工作量。

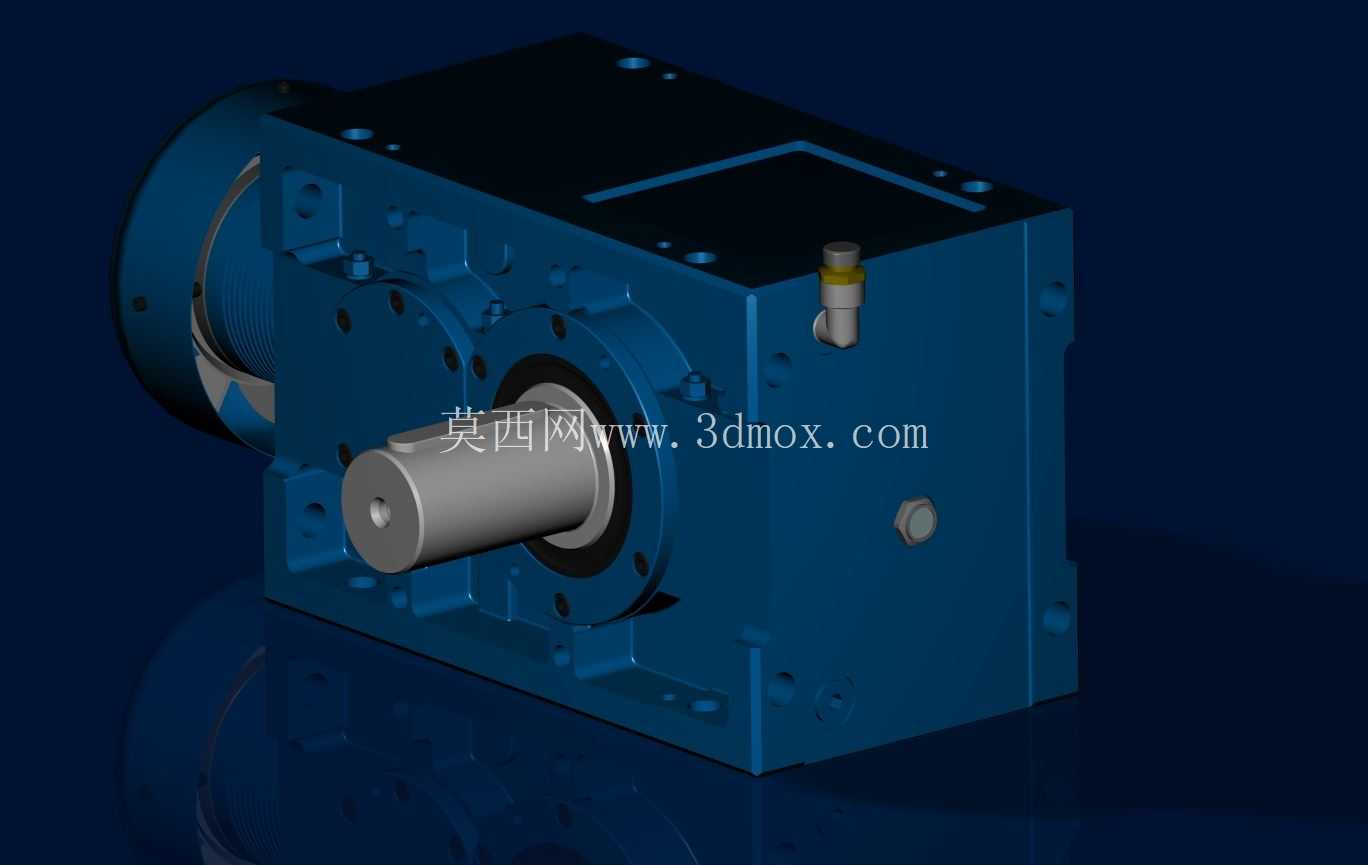

　　输入端与输出端采用90度正交的轴系布局，输入轴侧采用密封端盖结构，能够有效阻挡车间环境中的粉尘、切削液、水汽进入箱体内部，保护内部啮合的齿轮副；输出轴采用加粗的合金结构钢设计，轴伸端预留了键槽安装位，能够直接通过平键连接联轴器、链轮、带轮等传动执行件，传递额定扭矩时不会出现轴系打滑、窜动的问题。从设计思路来看，这款齿轮箱在开发阶段就优先考虑了定制化适配的需求，箱体的安装孔距、轴伸长度、轴径尺寸都预留了可调整的设计余量，能够根据不同客户的设备安装空间、传动比需求、负载等级做针对性的参数调整，不需要重新开模制作箱体就能完成适配，大幅缩短定制产品的交付周期。

　　箱体外部的散热筋结构沿着箱体轮廓均匀排布，在齿轮箱连续高负载运行时，能够通过增大散热面积把齿轮啮合产生的热量快速传导到外部空气中，避免箱体内润滑油温度过高导致的润滑性能下降、齿轮磨损加剧的问题。在安装边界方面，这款齿轮箱的方正箱体设计让整体占用空间非常规整，设计选型时可以直接按照箱体的长宽高尺寸预留安装空间，不需要额外预留避让突出结构的空间，输出轴的中心高与安装面的尺寸公差控制在±0.02mm范围内，安装时不需要反复调整轴系对中度，就能保证输出轴与负载端的同轴度要求，减少轴系运转时的附加径向力，延长轴承和齿轮的使用寿命。

　　内部的齿轮副采用螺旋锥齿轮正交啮合结构，相比直齿锥齿轮传动，啮合重合度更高，运转时的噪音更低，传动过程更平稳，能够承受频繁正反转的冲击负载，适合在有启停频繁、负载波动大的工况下使用。箱体的注油孔、油位观察窗、放油孔都设置在便于操作的侧面位置，日常维护时不需要拆卸周边的设备部件，就能完成润滑油的加注、油位检查和废油更换工作，降低设备后期的维护成本。两端的轴承采用圆锥滚子轴承配对安装的结构，能够同时承受径向载荷和轴向载荷，在齿轮啮合产生轴向分力的情况下，依然能保证轴系的回转精度，不会出现轴系窜动导致的齿轮啮合间隙变大、传动精度下降的问题。在实际设备配套中，这类正交齿轮箱经常被用在动力源水平布置但执行机构需要垂直方向输出动力的场景，比如生产线的转角输送段、立式搅拌设备的动力输入端、升降机构的传动端，能够在不增加额外传动换向部件的前提下完成动力的90度转向传输，简化设备的整体传动结构，减少传动链上的功率损耗，提升整套传动系统的运行效率。
