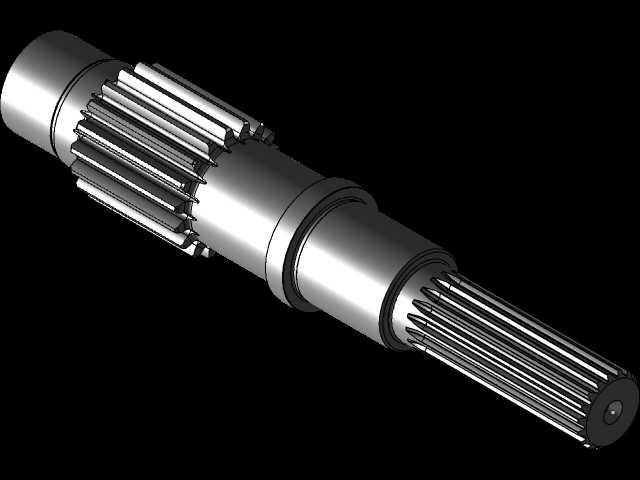

双段花键渐开线轴齿轮结构设计

项目分类:齿轮 发布时间:2024-12-17 ID:859756
  • 双段花键渐开线轴齿轮结构设计

  在重载传动系统的布局中,这类集成了齿轮与花键结构的轴类零件,往往承担着动力输入与扭矩传递的核心作用,常见于工程机械变速箱、工业减速机、重型设备的动力输出单元中,区别于分体式的齿轮与轴装配结构,一体化的轴齿轮设计从根源上消除了键连接带来的应力集中问题,也避免了长期交变载荷下键槽松动、配合间隙增大导致的传动精度下降问题。

  从结构设计逻辑来看,该零件采用两段不同参数的齿形布局,其中模数6、齿数18的渐开线圆柱齿轮段,主要用于和配对齿轮完成啮合传动,齿向与轴身轴线平行,属于直齿圆柱啮合结构,这类齿形设计对安装中心距的公差适应性较强,传动过程中无轴向分力,支撑端的轴承选型无需额外考虑轴向载荷补偿,适合中等转速、大扭矩的恒定传动比工况。而另一端模数3.5、齿数18的渐开线花键段,主要用于和配套的传动毂、联轴器内花键配合,完成扭矩的向外输出,花键段采用多齿均匀承载的结构,相比单键连接,接触应力分布更均匀,在频繁正反转的工况下,能有效降低配合面的压溃风险,同时花键配合具备一定的轴向导向能力,可补偿装配过程中少量的轴向位置偏差,降低装配难度。

  在外形尺寸与安装边界的设计考量上,轴身的光轴段为轴承安装位,直径尺寸经过轴肩定位设计,两个轴肩分别作为轴承内圈的轴向定位基准,安装时可通过轴肩高度控制轴承的压入行程,避免轴承安装过位导致的游隙异常。轴身的过渡圆角均做了圆弧处理,避免热处理过程中尖角位置出现应力开裂,同时也能降低长期运转过程中轴肩位置的疲劳断裂风险。齿轮段的齿宽经过载荷校核,齿面接触强度与齿根弯曲强度均匹配对应工况的额定扭矩要求,齿端做了倒角处理,既方便装配时的啮合导入,也能减少齿轮啮合初期的端部冲击磨损。花键段的齿顶同样做了引导倒角,方便与内花键零件的快速对中装配,花键的有效配合长度经过匹配计算,可保证全齿面均匀承载,避免局部载荷过大导致的花键磨损。

  从实际应用场景出发,这类轴齿轮常布置在传动箱的中间轴或者输出轴位置,两端通过滚动轴承支撑在箱体的轴承座孔内,齿轮段与箱体内的传动齿轮持续啮合,花键端连接外部的传动法兰或者链轮、带轮结构,将动力传递至执行端。设计过程中需要严格控制两段齿形的同轴度公差,若同轴度偏差过大,会导致齿轮啮合时出现单侧齿面受力过大、运转异响、磨损加快的问题,同时花键段的配合精度也需要和齿轮段的加工基准保持统一,避免输出端出现传动径向跳动。轴的两端中心孔作为整根轴的加工基准,在车削、滚齿、热处理、磨削的全工序中都作为定位基准,保证各段轴径、齿形的位置度符合设计要求。热处理方面,齿面通常采用高频淬火处理,保证齿面具备足够的硬度抵抗接触磨损,而轴芯部保持较好的韧性,承受交变弯曲与扭矩载荷,避免出现脆性断裂。在装配环节,轴承安装位的轴径公差采用过渡配合设计,既保证轴承内圈与轴的同步转动,也方便后续维修时的轴承拆卸,齿轮段与配对齿轮的侧隙控制在合理范围,既避免侧隙过小导致的运转卡滞、发热,也防止侧隙过大导致的正反转冲击过大、传动精度下降。这类一体化轴齿轮相比分体装配结构,零件数量更少,装配工序更简单,整体刚性更强,在空间受限的传动箱布局中,能有效缩短轴系的轴向尺寸,让整个传动结构更加紧凑。
