铸造生产线用吊篮式输送承载结构

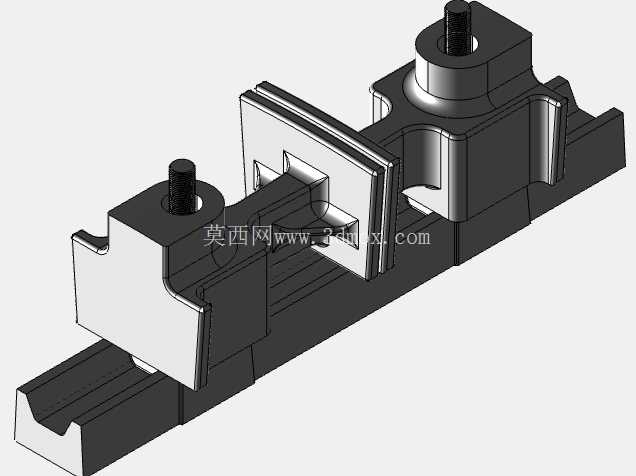

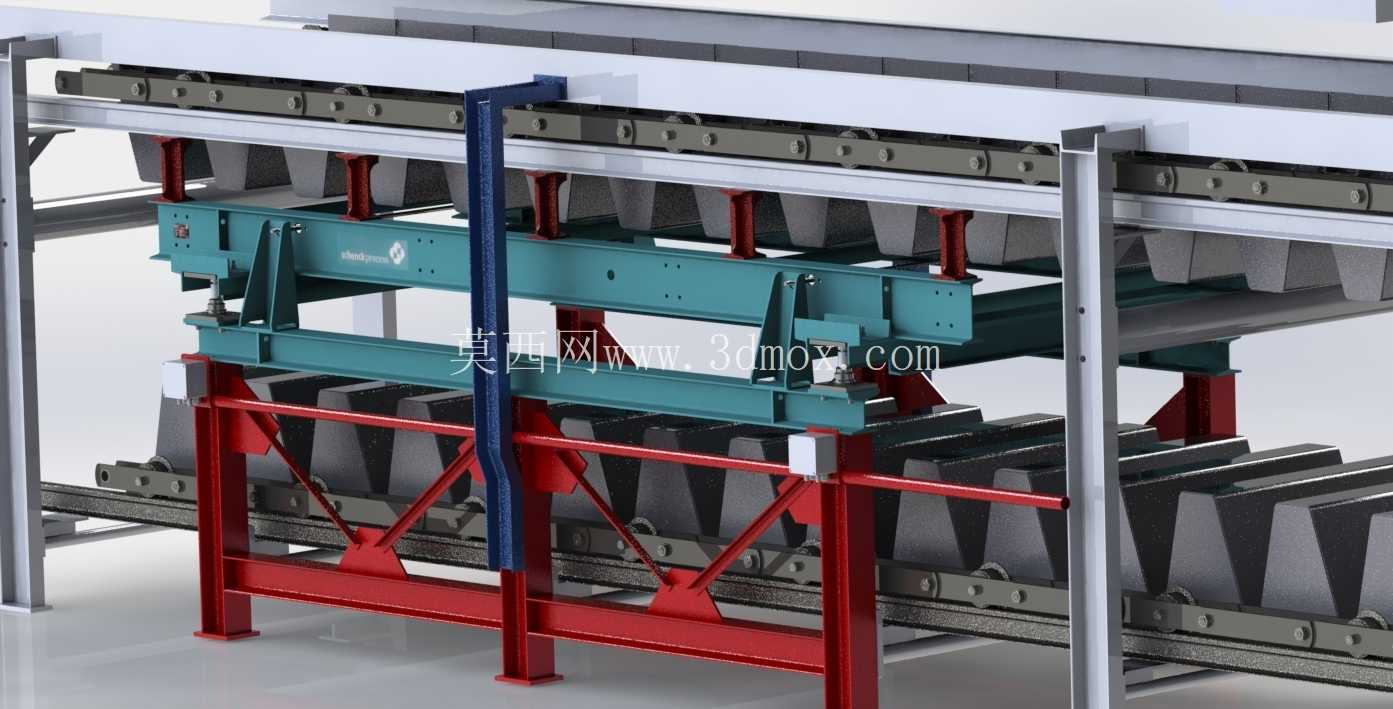

　　这套承载结构主要适配连续式铸造生产线的工序间物料转运需求，在压铸、重力铸造车间的落砂、冷却、切边工序之间，承担铸坯、模具组件的定点输送与临时承载功能，替代传统的辊道单点承载模式，解决异形铸坯在输送过程中易偏移、掉落的问题。结构整体采用分层框架设计，上层对接生产线的链式输送轨道，通过两侧的链条挂耳实现与主输送线的同步联动，不需要额外配置独立驱动单元，可直接嵌入现有链式输送系统的节拍中，适配每分钟0.5-2米的常规生产线输送速度。中层为核心承载梁组，采用双拼槽钢焊接成型的横梁作为主受力件，横梁表面预留多组T型槽安装位，可根据不同规格的铸坯、工装夹具调整定位挡块的安装位置，无需对主体结构进行二次加工即可适配多品种小批量的铸造生产需求。

　　支撑立柱采用矩形钢管焊接结构，底部通过膨胀螺栓与车间地面预埋钢板固定，立柱之间交叉布置斜向支撑筋，抵消输送过程中启停阶段的惯性冲击力，避免承载结构出现横向晃动。两侧的蓝色竖向导向件与生产线的导向轨配合，在吊篮进入工位停止、精准对位的过程中提供侧向限位，保证承载平台与上下料机械手、切边设备的对位精度控制在±2mm范围内，满足自动化上下料的定位要求。下层的红色框架为安全防护与辅助承载结构，一方面可承接上层输送过程中掉落的铸坯飞边、氧化皮碎屑，避免碎屑掉入下层输送轨道造成卡滞，另一方面可在主承载梁过载时提供冗余支撑，防止结构突发失效造成生产事故。

　　设计过程中优先考虑了铸造车间的恶劣工况，所有钢结构件表面均做了抛丸除锈后喷涂环氧富锌底漆加聚氨酯面漆的处理，可耐受车间内的高温、粉尘、切削液喷淋环境，减少日常维护的工作量。安装边界方面，整套结构的横向宽度适配主流的1米宽链式输送线，纵向长度可根据生产线的工位间距进行模块化拼接，单段标准单元长度为2.4米，可多段组合覆盖不同长度的冷却、缓存工位，安装时不需要对原有生产线的地基进行大规模改造，仅需在对应工位位置预埋4块200*200mm的预埋钢板即可完成固定。结构的受力计算按照单点位最大承载500kg进行校核，主承载梁的挠度控制在1/1000以内，即使承载满负荷的铸坯工件，也不会出现明显的形变影响输送精度。

　　在实际生产场景中，这类吊篮式承载结构相比传统的平板输送线，对异形工件的适配性更强，不需要为每一种铸件定制专用的托盘，可大幅降低多品种生产的工装投入成本，同时开放式的框架结构更利于铸坯在输送过程中的自然冷却，缩短铸件的冷却等待时间，提升整条生产线的流转效率。结构上预留的传感器安装位可直接加装到位检测、温度检测元件，方便接入车间的生产管理系统，实时监控每个工位的工件状态、输送节拍，为生产线的数字化管控提供硬件基础。
