多工位分流式网带输送分拣设备结构

　　这套多工位分流输送结构，主要面向小件加工、包装分拣、成品检测类车间的工序衔接场景，常见于五金零件加工后序分拣、食品包装线多工位装箱、电子元器件组装线工位供料这类需要单条主线向多个侧工位分流物料的工况，替代传统人工分拣搬运的作业模式，降低工序间物料转运的人力投入，同时减少人工搬运过程中出现的物料磕碰、错放、流转节拍不稳定问题。设备主体采用网带式主线输送结构，网带选用镂空式链板网带，相比平皮带输送结构，镂空结构可以在输送过程中漏除加工过程残留的切屑、包装碎屑、表面浮尘，适配机加工后序带少量切屑的零件输送，也能在需要风冷、喷淋清洗的工序段实现通风沥水，不会出现平皮带积屑、积液导致的物料打滑、皮带污损问题。

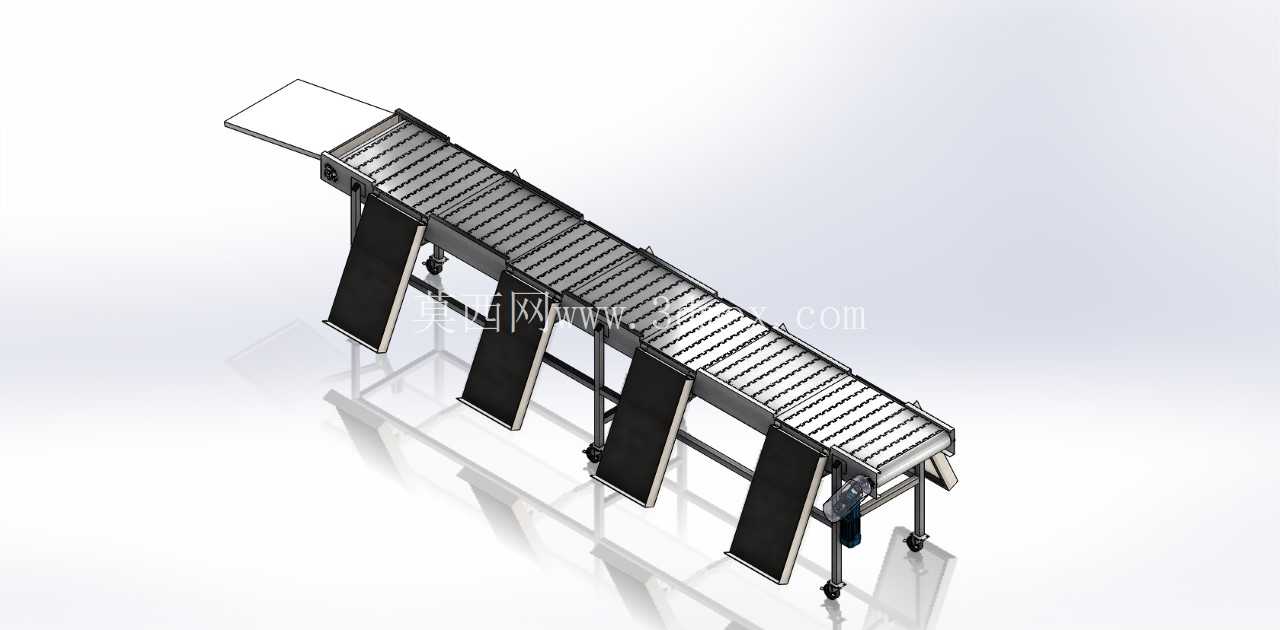

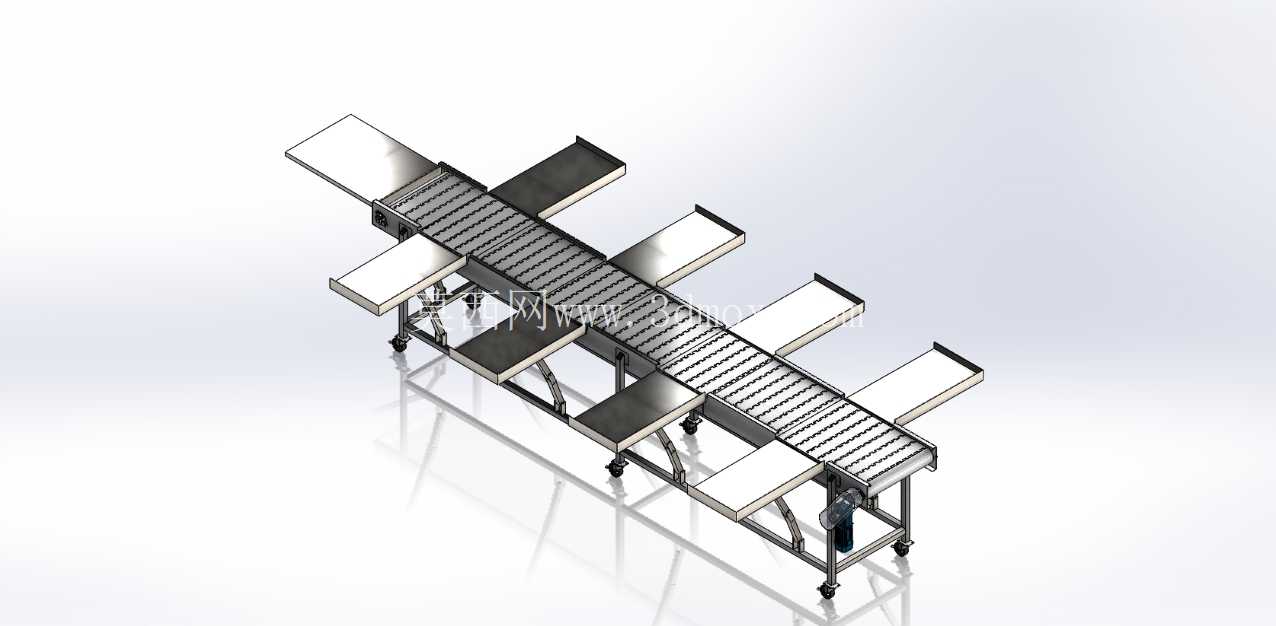

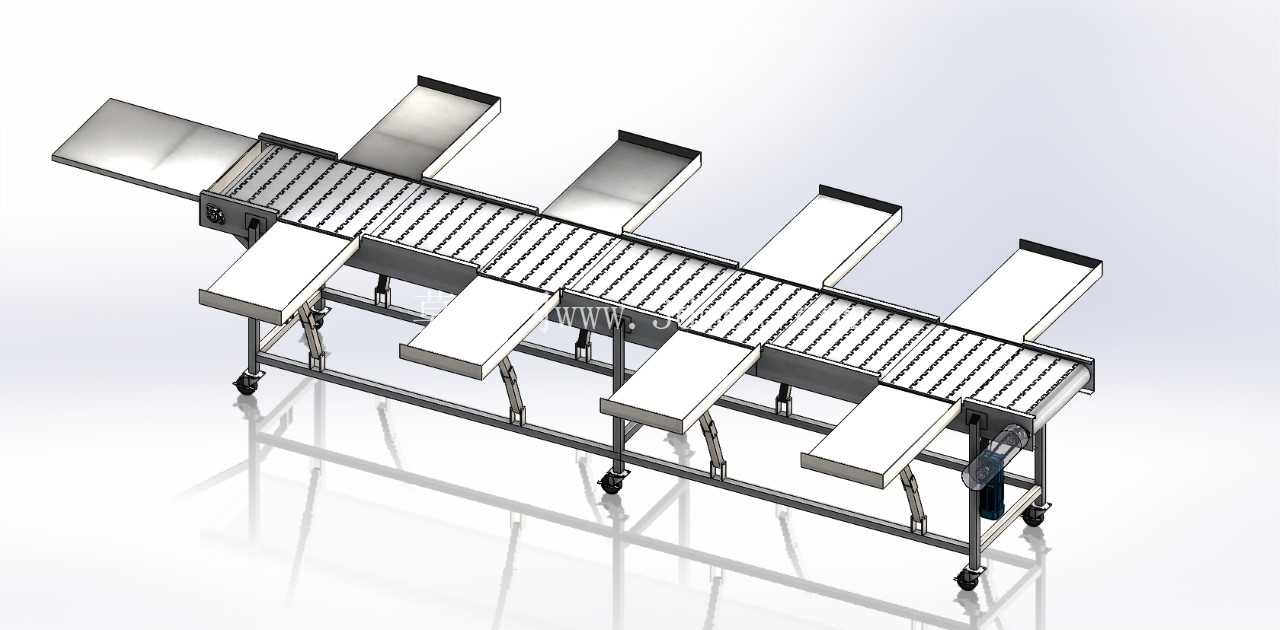

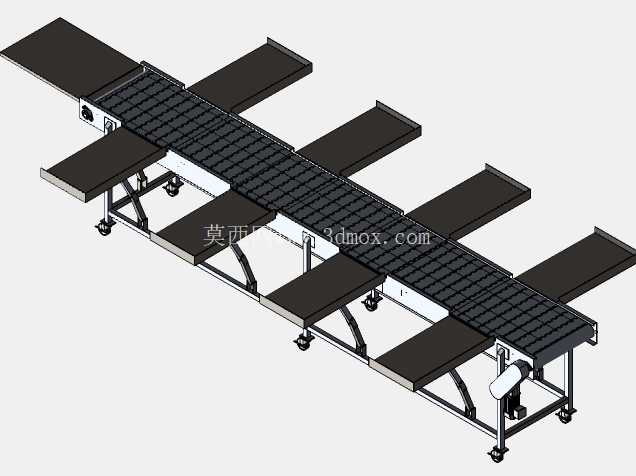

　　主线两侧对称布置多组独立的侧出料工位，每个侧工位都配置独立的短平带输送台，工位台高度略低于主线网带面，配合主线网带侧方的拨料导向结构，可以根据生产节拍需求，将主线上输送的物料分流到对应侧工位，每个侧工位可以对应一道独立工序，比如外观检测、配件装箱、不合格品剔除、规格分拣等，不需要额外布置多条平行输送线，大幅节省车间横向布置空间。设备整体框架采用工业铝型材拼装结构，支腿底部配置万向脚轮与可调支撑脚组合结构，日常转产移位时可以通过脚轮快速推移设备，调整到对应生产线对接位置，到位后旋下可调支撑脚即可完成设备固定，不需要打膨胀螺栓做地面固定，适配中小批量多品类生产车间频繁调整产线布局的需求。

　　设计过程中，主线网带的驱动端布置在设备末端，采用减速电机直驱主动辊的结构，主动辊表面做滚花处理，增大与网带的接触摩擦力，避免网带重载启动时出现打滑丢转问题；网带下方间隔布置多组承托托辊，托辊间距根据输送物料的单重调整，单重1kg以内的小件输送场景托辊间距控制在300mm以内，避免网带长时间受物料重力出现下凹变形，导致物料输送过程中偏移、卡滞。侧工位的短输送台采用独立的微型减速电机驱动，每个工位的输送速度可以独立调整，当对应工位需要操作人员做物料整理、检测作业时，可以调低该工位的输送速度，甚至短暂停转，不会影响主线的整体输送节拍，适配不同工位的作业节奏差异。设备的安装边界需要注意，主线对接前后端设备时，网带面高度需要与前后序设备的输送面保持高度差在±2mm以内，避免物料过渡时出现卡滞、跌落；侧工位伸出端需要预留至少600mm的操作空间，方便工位操作人员取放物料、开展作业；设备整体宽度方向，两侧侧工位完全伸出后总宽度控制在2.2米以内，适配常规车间3米宽通道的布置要求，不会占用过多通道空间。网带两侧的导向挡板采用透明亚克力板制作，既可以防止物料在输送过程中从主线侧边掉落，又能方便运维人员直接观察网带运行状态，出现物料卡滞时可以第一时间发现处理，不需要频繁拆卸挡板。

　　每个侧工位与主线衔接的位置都做了圆弧过渡导向板，导向板表面抛光处理，不会刮伤输送物料的表面，尤其是针对表面要求较高的注塑件、电镀件、包装成品，避免分流过程中出现表面划痕、包装破损问题。设备支腿的高度调节范围为±50mm，可以适配不同车间地面的高度差，也能根据对接设备的高度做小幅调整，不需要额外垫高或切割支腿。网带的张紧结构布置在驱动端两侧，采用螺杆张紧结构，张紧行程为80mm，网带长时间运行出现松弛拉长时，可以通过调整张紧螺杆的位置重新张紧网带，不需要拆卸网带做裁剪，日常维护操作简单。侧工位的输送台与主框架之间采用快拆式连接结构，当某个工位不需要使用时，可以快速拆卸对应的侧工位输送台，在对应位置安装挡板即可将主线作为普通直线输送机使用，设备的适配灵活性更强，不需要因为工位数量变化重新制作整台设备。
