直冷输送线专用塑料齿轮传动网带结构

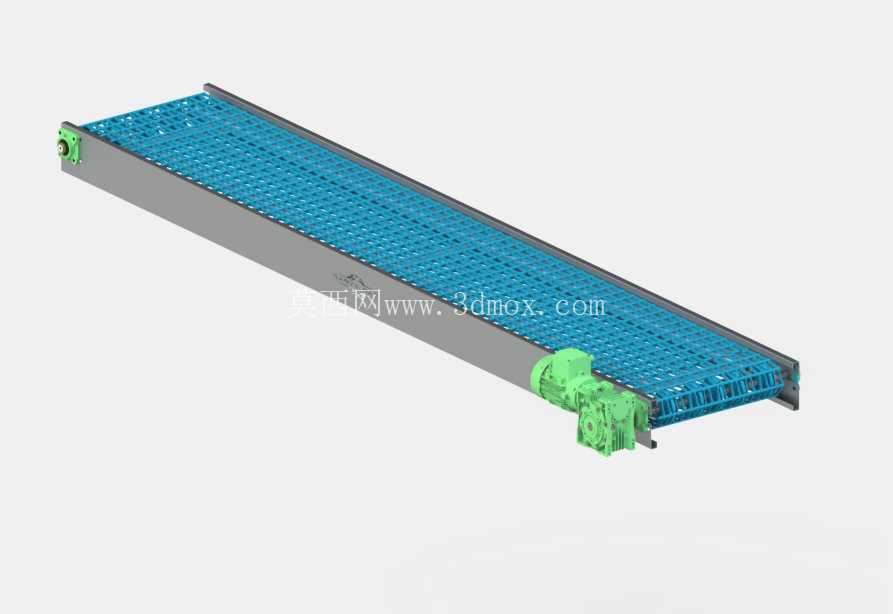

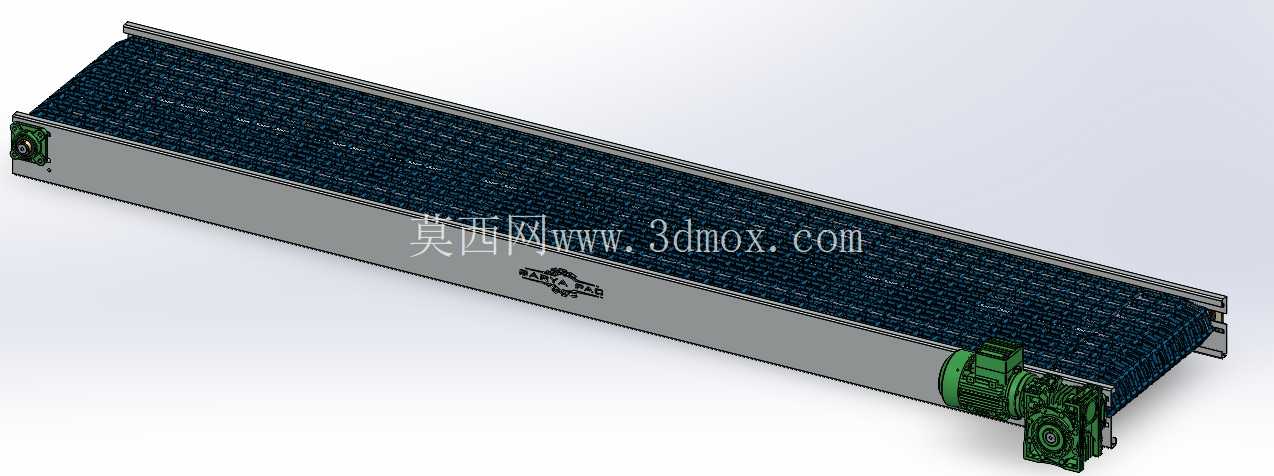

　　这套直冷输送结构的核心传动件采用专用塑料齿轮，主要适配食品加工、橡塑制品成型后的在线冷却工序，在烘焙食品冷却、注塑件定型输送、热加工后工件降温的产线场景中应用广泛，区别于常规金属网带输送设备，其传动啮合件选用工程塑料材质，能在低温高湿的冷却工况下降低啮合噪音，同时避免长期接触水汽产生锈蚀，减少日常维护的润滑频次。从结构设计逻辑来看，整套输送单元采用模块化框架设计，主体承载框架采用标准型材拼焊成型，网带支撑面沿输送方向布置连续的耐磨托条，避免网带重载运行时出现下塌变形，驱动端布置在输送段的出料侧，塑料齿轮直接与网带端部的啮合齿槽配合，取消了传统链传动的中间过渡链轮，能减少传动环节的功率损耗，同时避免链条润滑带来的产品污染风险，适配食品级生产场景的卫生要求。

　　安装边界方面，整套输送单元的宽度可根据产线吞吐量灵活调整，单段标准输送长度覆盖3米到12米区间，进料端高度可与上游成型设备、烘焙出炉设备的出料口对齐，出料端可衔接后续分拣、包装工位，设备底部预留可调式支撑脚，安装时可根据现场地面平整度调整水平度，无需额外做预埋基础，适配现有车间的产线改造需求。功能特性上，网带表面采用镂空网格结构，冷却气流可从网带下方穿透至输送物料表面，相比实心皮带输送，冷却效率能提升40%以上，配合直冷段的低温送风系统，可让热态物料在输送过程中均匀降温，避免局部冷却不均产生的形变。

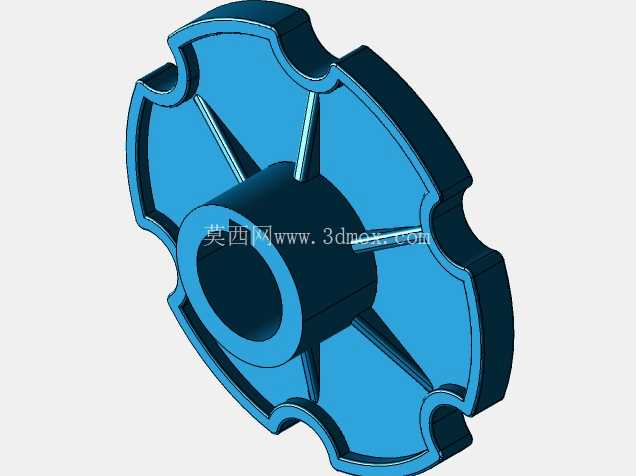

　　塑料齿轮的齿形采用渐开线修正设计，啮合间隙控制在0.2毫米以内，既保证传动过程无卡滞，又能降低网带运行时的蛇形偏移，齿轮与驱动轴的连接采用免键胀套结构，安装时无需加工键槽，后期维护更换齿轮时无需拆解整段驱动轴，可大幅缩短停机维护时间。设计过程中针对冷却工况的特殊需求，对塑料齿轮的材质做了适配选型，选用添加耐磨改性剂的工程塑料，长期在0到10摄氏度的低温环境下运行不会出现脆裂，齿面的耐磨寿命能满足连续三班制生产的使用要求，网带的侧边设置有挡边结构，可防止输送过程中物料从侧边滑落，挡边高度可根据输送物料的外形尺寸灵活选配。

　　设备的张紧结构布置在从动端，采用螺杆调节式张紧，调节行程控制在150毫米，可补偿网带长期运行产生的拉伸形变，张紧调节时两侧的调节量可独立控制，方便校正网带的运行跑偏，无需额外加装跑偏校正装置。在实际产线布局中，该输送结构可多段拼接组成长距离冷却线，段与段之间采用快拆式连接结构，对接时可快速定位，相邻段的网带面高度差控制在0.5毫米以内，避免物料输送过程中出现卡滞、磕碰，针对有洁净要求的生产场景，框架外侧可加装可拆卸的防护外罩，外罩采用透明食品级板材，既方便观察内部输送状态，又能隔绝外部灰尘污染，同时可配合冷却风的循环风道，减少冷量损耗。传动端的减速电机与塑料齿轮轴采用直连式安装，相比链传动结构，整体传动噪音可控制在65分贝以内，适合对车间噪音有要求的生产环境，电机安装座设置有调节腰型孔，可调整电机的安装位置，保证齿轮啮合的中心距符合设计要求，避免因安装误差导致的齿面异常磨损。
