三叶片轴流式流体推进叶轮结构设计

这款轴流式推进叶轮的设计，核心围绕低扬程大流量工况下的流体推进效率展开，日常在小型水下潜航器、管道增压输送段、明渠导流装置、小型船舶侧推单元中都能见到这类结构的应用。不同于离心式叶轮依靠离心力抛送流体的逻辑，这类轴流叶轮的做功方向与流体轴向流向保持一致，流体从轮毂前端的导流段进入后，直接顺着叶片型面的导向获得轴向推力，全程流道转折极小，能在较低的转速下实现大流量的流体推送，流阻损失比同功率等级的离心式结构低四成左右。

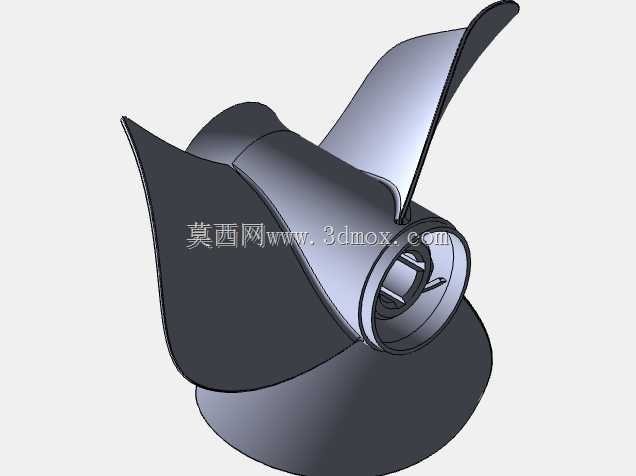

从结构细节来看，叶片采用大后掠角的翼型截面设计，叶根位置厚度最大，沿着叶展方向逐步减薄，叶尖位置做了圆弧修型，既避免叶尖与流道内壁剐蹭，也能减少叶尖间隙带来的流体回流损失。轮毂部分采用锥段过渡设计，前端的锥面能对来流起到预导流作用，减少流体正面冲击轮毂端面形成的涡流区，后端的内孔设置了对称的键槽卡位结构，安装时可以直接与驱动轴配合，通过平键传递扭矩，不需要额外设计复杂的连接法兰，轴向定位依靠轴端的锁紧螺母即可完成，拆装维护时不需要拆解整个流道壳体，单人即可完成叶轮的更换作业。

设计过程中需要重点匹配安装边界的尺寸约束：轮毂外径与驱动轴的配合公差选取H7/k6的过渡配合，既保证装配时的同轴度，也避免长期运行出现轴孔配合松动；叶片的最大回转直径需要比安装流道的内径小2-3mm，预留足够的安全间隙，避免运行过程中叶片受流体冲击产生微变形剐蹭壳体内壁；叶片的安装角可以根据实际工况的扬程需求做小幅调整，调整范围控制在正负5度区间内，角度调大时能获得更高的输出推力，适合高负载的推进工况，角度调小时流阻更低，适合长时间低功耗运行的输送场景。

实际应用中，这类叶轮的运行转速通常控制在每分钟300转到1200转区间，过高的转速会导致叶尖位置产生空化现象，长时间空化会剥蚀叶片表面的金属层，缩短叶轮的使用寿命，因此设计时特意将叶片的翼型载荷分布做了优化，将最大载荷点从叶尖位置向叶展中部偏移，降低叶尖区域的局部压力差，从结构层面减少空化发生的概率。轮毂内部的流道做了光滑圆弧过渡，没有直角台阶结构，避免流体在轮毂后端形成尾涡，尾涡不仅会消耗额外的驱动功率，还会产生明显的运行振动，传递到壳体上形成结构噪音。

在安装适配性上，这款叶轮的轴向安装尺寸控制得较为紧凑，不需要预留太长的轴段安装空间，适合在空间受限的小型流体设备中使用，比如小型水下机器人的推进单元、家用管道增压泵的过流段、景观水池的循环推流装置都可以直接适配。叶片的曲面加工可以采用五轴铣削一次成型，也可以通过铸造工艺做批量生产，叶型表面的粗糙度控制在Ra1.6以下就能满足流体效率要求，不需要做额外的抛光处理，能有效控制生产制造成本。日常运行过程中，叶片前缘如果缠绕水中的纤维杂物，会直接破坏翼型的流场分布，导致推力下降、振动加剧，因此前端通常会配套安装简易的格栅滤网，减少大尺寸杂物进入流道的概率，这也是设计时需要提前预留的安装空间边界，叶轮前端与格栅的距离不能小于一个轮毂直径的长度，避免格栅的扰流影响叶轮入口的来流均匀性。
