五缸排气歧管平面磨削专用工装设备

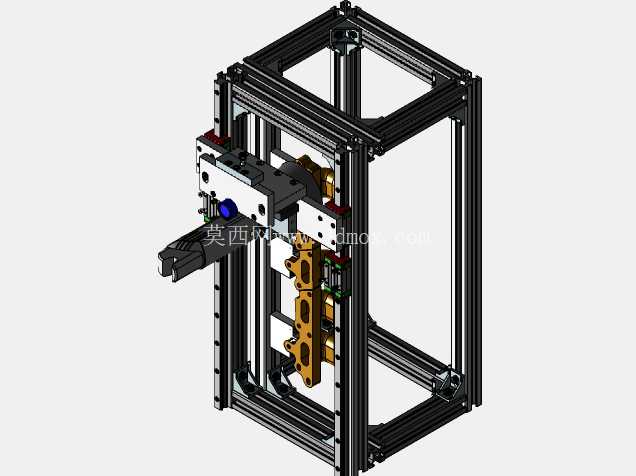

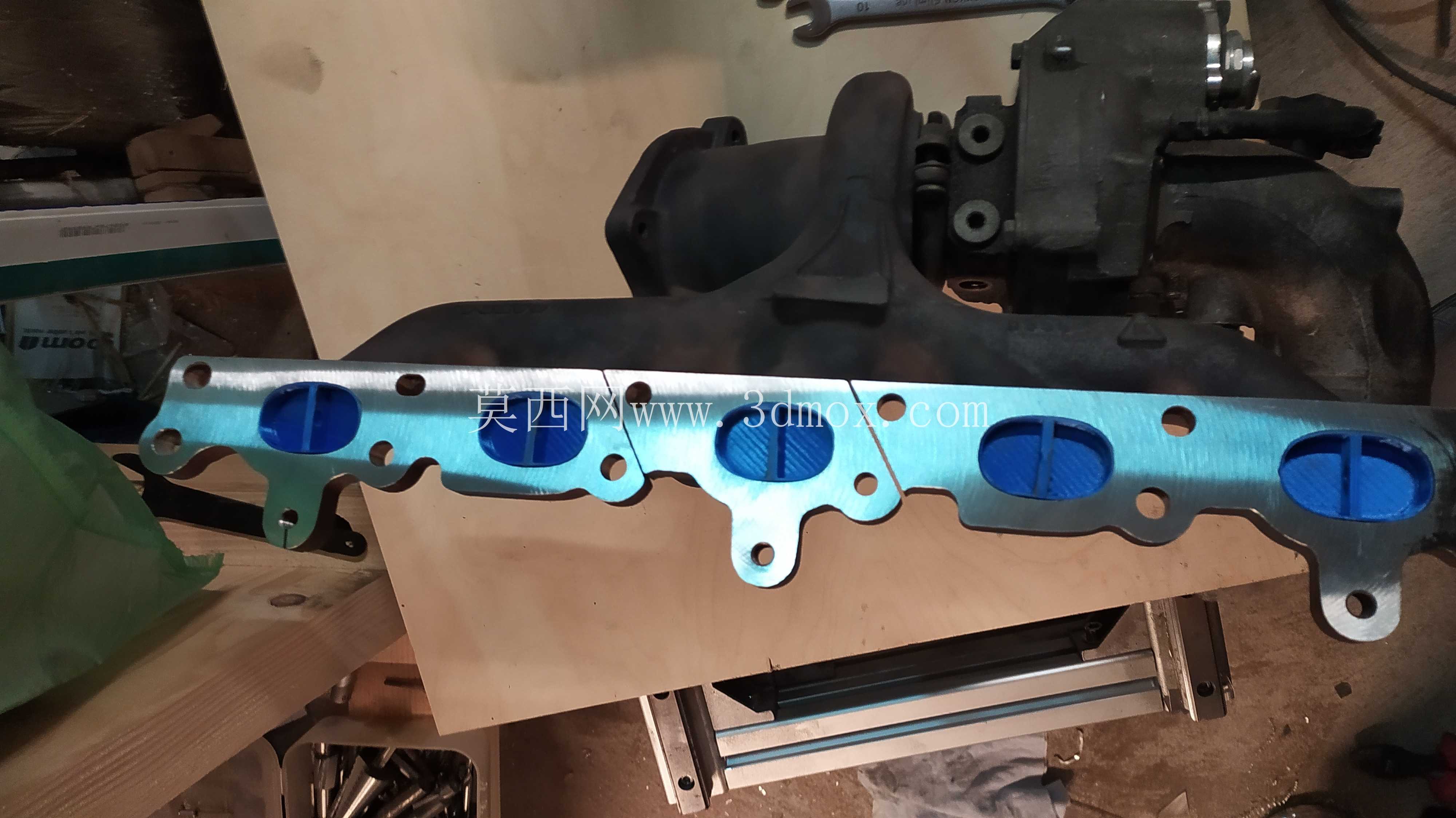

　　这套磨削设备主要面向汽车零部件加工场景，针对五缸发动机排气歧管结合面的平面度加工需求设计，在排气歧管压铸成型后的后处理工序中承担端面精磨作业，解决铸件毛坯合模缝残留、端面平面度超差导致的装配密封失效问题。设备整体采用工业铝型材搭建机架主体，型材拼接处采用标准角码与内置螺栓连接，无需额外焊接加工，机架整体为立式框架结构，垂直方向预留足够的滑台运动行程，水平方向的安装边界可适配常规车间机加工工位的摆放需求，底部无需额外浇筑地基，通过可调脚杯即可完成水平校准，适配多品种小批量的机加工车间柔性生产布局。设备的核心执行机构采用立式双导轨滑台布局，滑台搭载磨头进给组件，可实现垂直方向的进给与水平方向的走刀动作，磨头的进给行程经过精准核算，刚好覆盖五缸排气歧管的整个结合面宽度，不会出现空行程过长或者加工覆盖不足的问题。工件装夹位置设置在滑台前端的工装位，针对排气歧管的不规则外形设计了仿形定位块，定位块贴合排气歧管的气道外壁轮廓，装夹时无需额外找正，依靠定位面的贴合即可保证工件与磨头工作面的垂直度，单次装夹即可完成整个结合面的磨削加工，减少重复装夹带来的形位公差累积。

　　从设计思路上看，这套设备没有采用通用磨床的复杂床身结构，而是针对特定工件的加工需求做了极简的结构优化，剔除了通用磨床中针对多类型工件加工的冗余功能，所有结构部件都围绕五缸排气歧管的磨削工序做匹配设计：铝型材机架在保证结构刚性的前提下大幅降低了设备整体重量，滑台采用线性导轨搭配滚珠丝杠的传动组合，进给精度可满足排气歧管结合面的平面度要求，磨头的驱动电机功率经过匹配计算，刚好满足铸件端面磨削的切削力需求，不会出现功率冗余导致的能耗浪费，也不会因为功率不足导致磨削进给卡顿、加工面粗糙度超差的问题。

　　设备的走线全部内置在铝型材的槽道内部，外部无裸露管线，避免磨削产生的金属碎屑飞溅刮伤线缆，同时也方便日常的碎屑清理作业，设备的操作侧预留了足够的操作空间，操作人员站在设备前方即可完成工件上下料、磨削参数调整的全部动作，无需绕行设备侧面，符合机加工工序的人机工程要求。在实际生产应用中，这类专用磨削设备相比通用平面磨床，工件装夹效率提升明显，因为不需要根据不同工件调整工作台行程与装夹位置，操作人员经过简单培训即可完成上下料操作，设备的维护成本也更低，所有传动部件、型材连接件都采用工业标准件，出现损耗时可直接替换同规格标准件，无需定制特殊配件。

　　磨削作业时产生的金属碎屑会沿着设备下方的倾斜导屑面滑落到设备前端的集屑槽内，无需额外加装复杂的排屑机构，定期清理集屑槽即可维持设备的正常运行。设备的磨头组件预留了砂轮磨损补偿的调整余量，当砂轮出现正常损耗导致加工尺寸偏移时，只需微调滑台的进给限位即可完成尺寸补偿，不需要重新校准整个传动链的参数，大幅降低了设备日常调试的时间成本。整套设备的结构紧凑，占地面积相比同加工能力的通用平面磨床缩小近百分之四十，适合布置在压铸车间的后处理产线旁，工件压铸完成经过初步去飞边后即可直接上这套设备进行端面磨削，减少工件在不同车间之间的转运距离，优化整个零部件加工的产线物流路径。
