压铸模具用触发式锁止解锁钩子结构

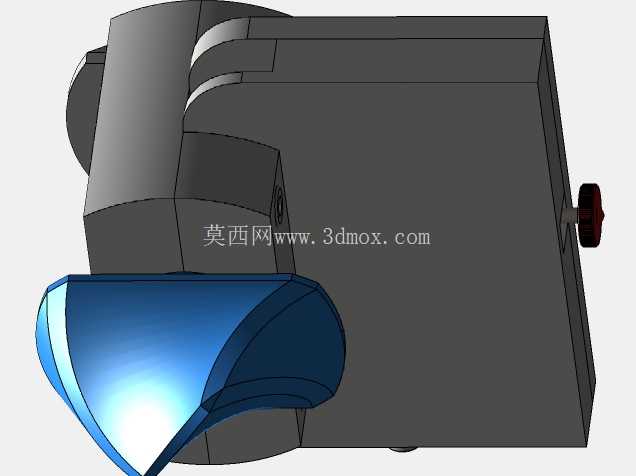

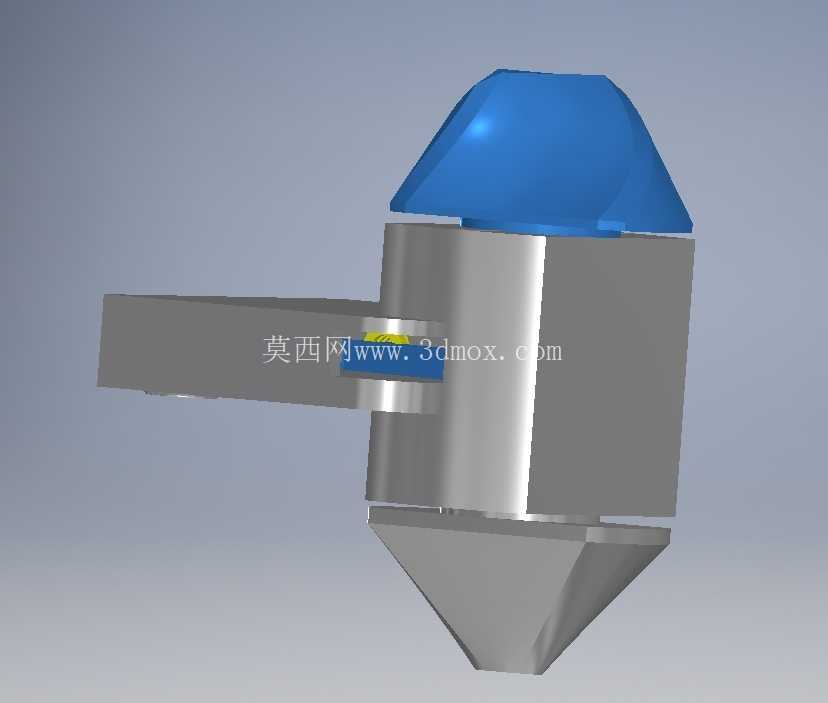

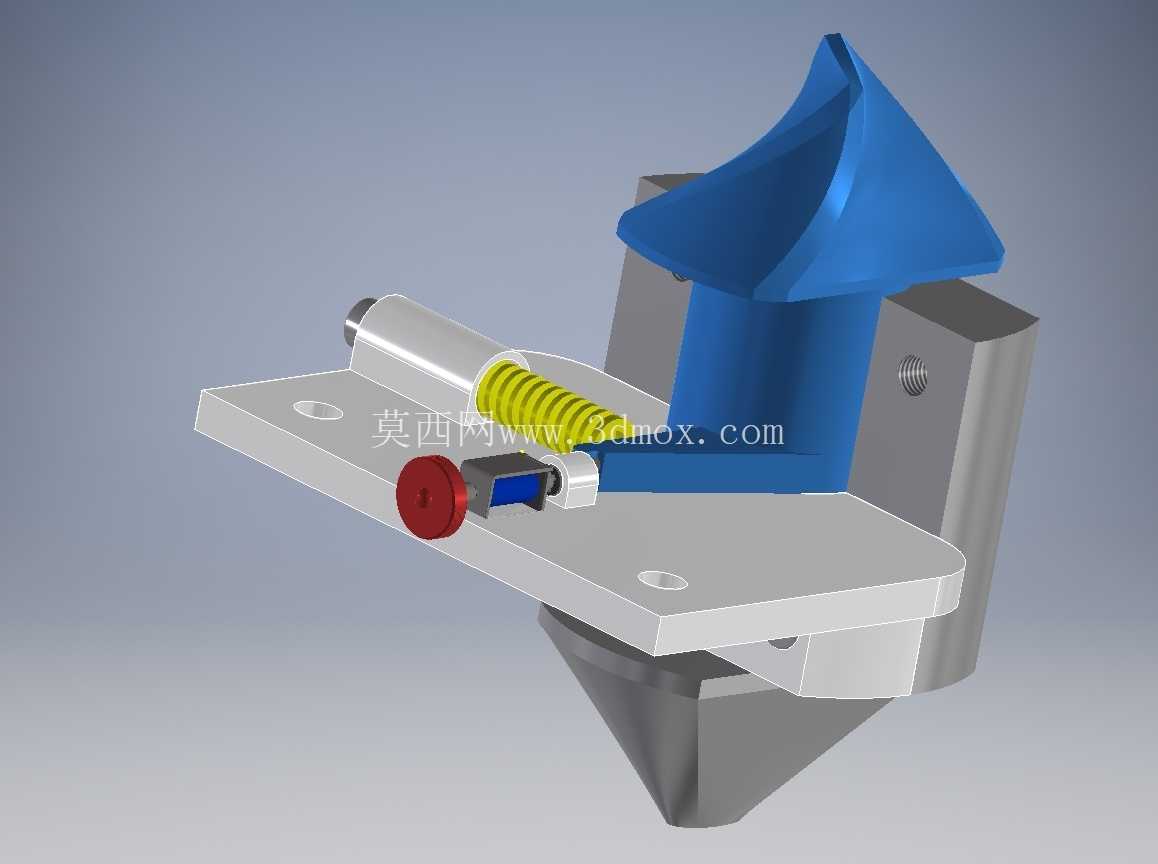

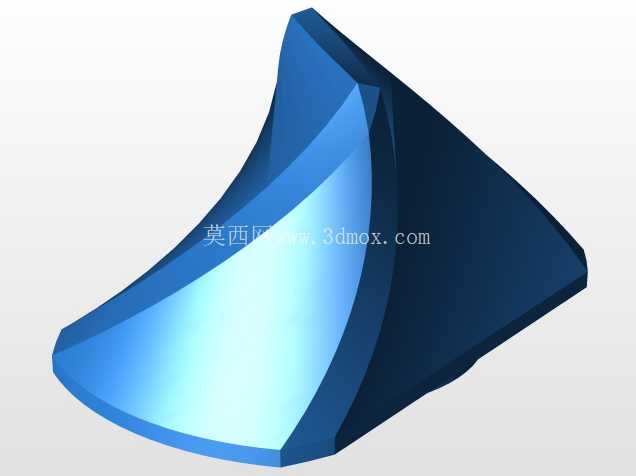

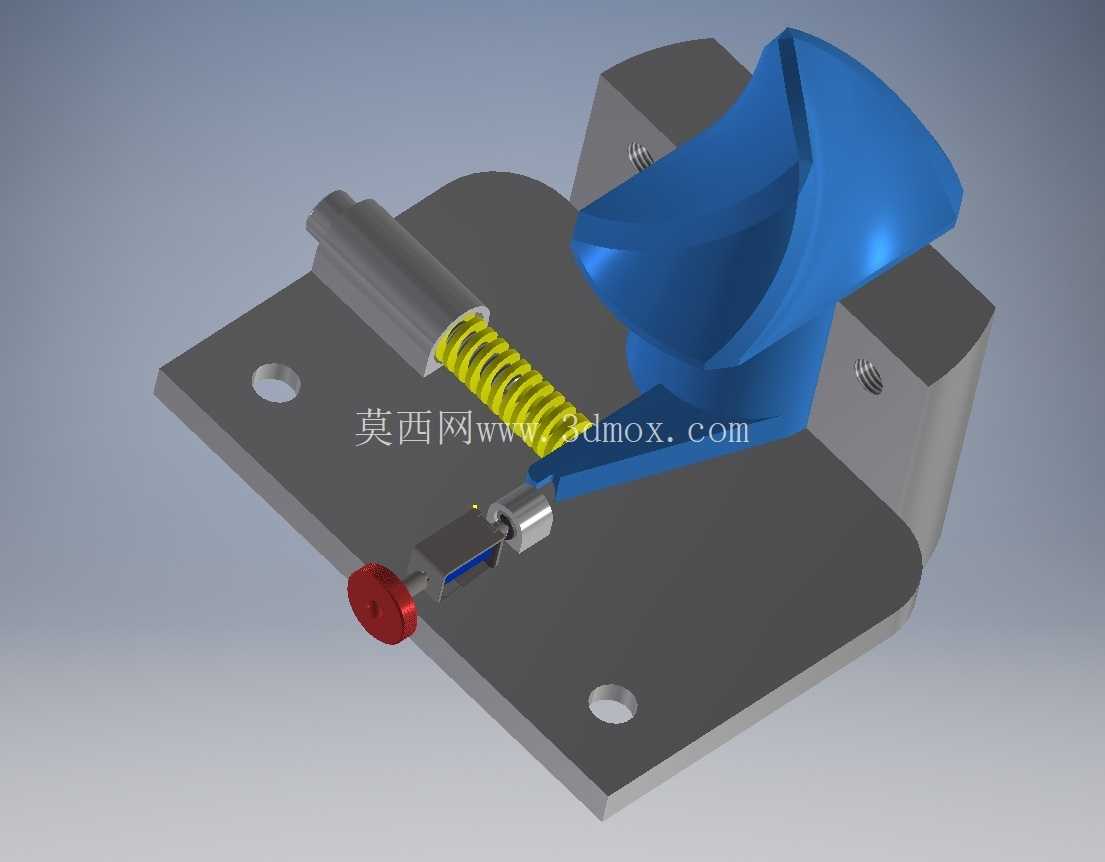

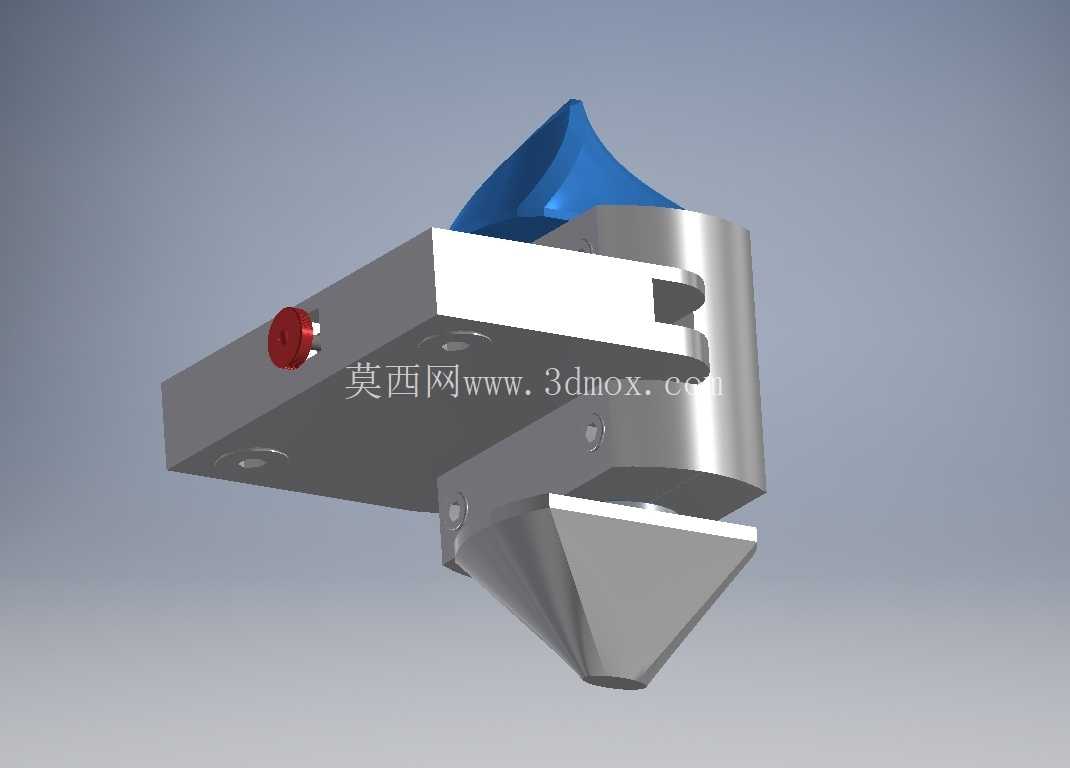

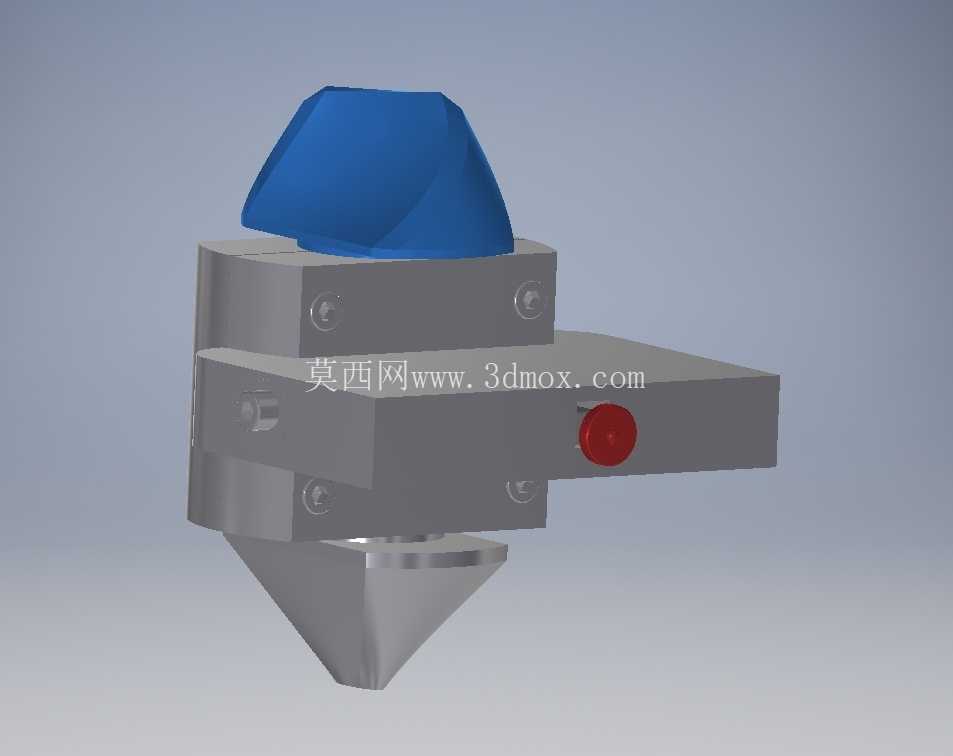

　　这套触发钩子结构主要应用在压铸生产工位的容器快换锁止场景，是压铸模具周边辅助工装里的核心执行部件，日常生产中承担着料筒、接料容器或者模具快换模块的锁止与触发解锁功能，适配中小型压铸机的周边自动化改造需求，也可移植到其他需要频繁快换、触发解锁的工装夹具场景中。从实际功能逻辑来看，当配套的承载容器下行到位时，结构端部的圆锥体接触到容器的配合面，会随容器下行产生旋转动作，通过联动的杠杆轴拉伸内置的复位弹簧，此时锁止电磁阀的锁舌伸出卡入杠杆的限位槽，整个机构进入锁止状态，弹簧保持压缩蓄能状态，容器被牢牢固定在工位上，不会因为压铸生产中的振动、开合模冲击出现移位、脱落的问题，避免生产过程中料液洒漏、工装错位的安全隐患。

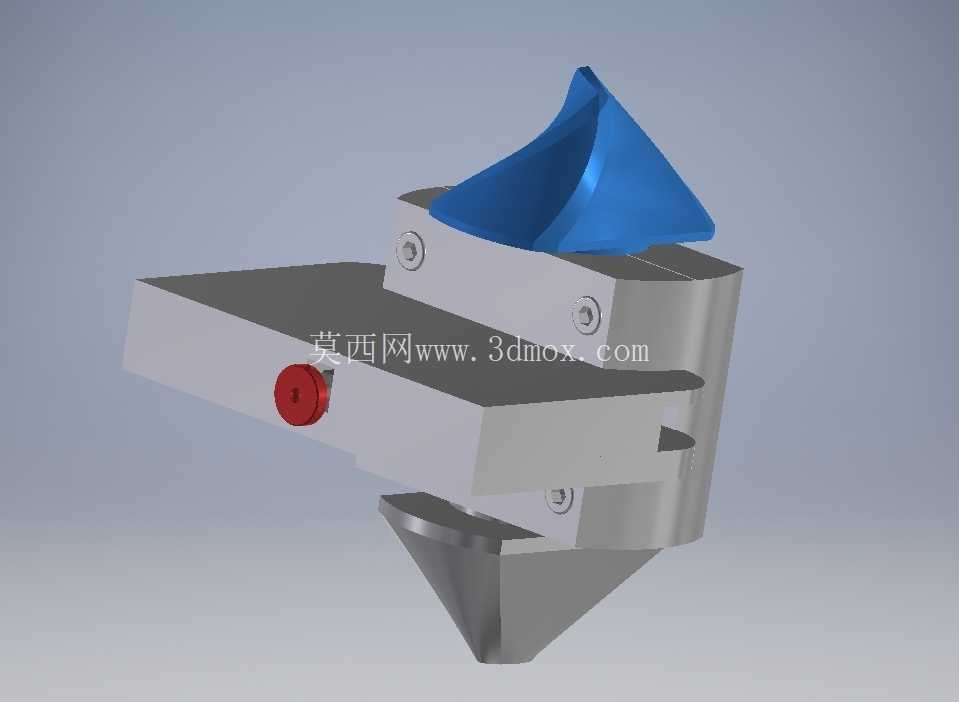

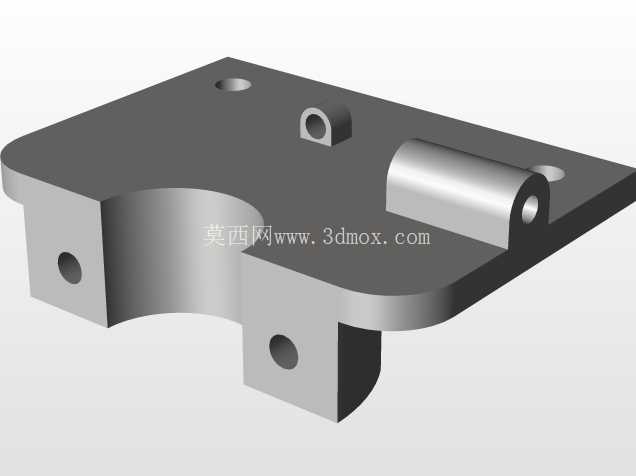

　　当需要取出容器完成换料、清模或者换模操作时，既可以接入设备的自动化控制系统给出电信号，控制伸缩电磁阀动作收回锁舌，此时被压缩的弹簧释放弹力，带动圆锥体反向转动完成解锁，容器即可顺利取出；也可以通过端部的红色手动按钮直接触发机械解锁，在设备断电、气路故障或者调试阶段不需要接电的场景下，也能手动完成解锁操作，适配生产现场的多种突发工况与调试需求。设计过程中优先考虑了压铸车间的复杂工况，整体安装底座采用平板式结构，预留了多个标准安装孔位，不需要额外加工定制转接板就能直接固定在压铸机的工位架或者模具侧边，安装时只需要保证圆锥体的旋转轴线与容器的下行方向垂直，配合面的接触位置对齐圆锥体的导向斜面即可，安装调试的门槛较低，普通的设备维护人员就能完成现场装配。

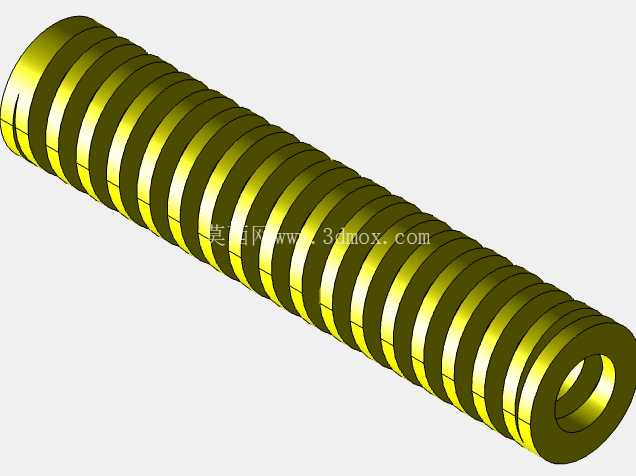

　　结构内部的传动部件做了简化设计，杠杆轴与安装座之间采用滑动配合，没有额外设置复杂的轴承结构，减少了易损件数量，日常维护只需要定期在滑动面涂抹耐高温润滑脂，就能适配压铸车间周边的高温、多金属粉尘的环境，不会因为粉尘卡滞导致机构动作失效。内置的复位弹簧参数经过匹配计算，在锁止状态下能提供足够的锁止力，抵消生产过程中的振动冲击，同时解锁时的弹簧力不会过大导致容器弹出，解锁动作平缓可控；电磁阀选用低压规格，适配车间常用的安全控制电压，接线简单，不需要额外配置高压控制回路，接入设备的现有IO端口就能完成控制信号对接。

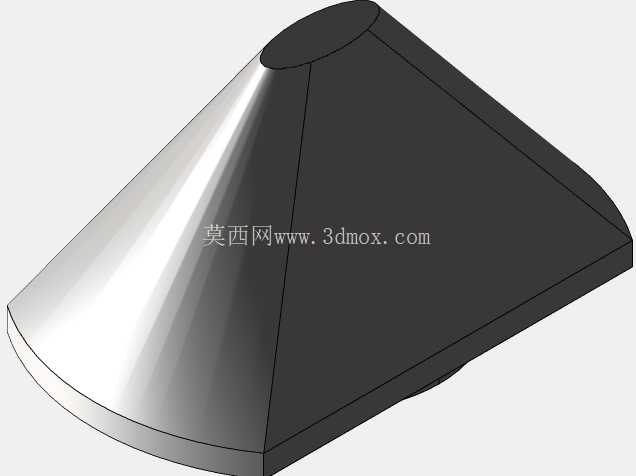

　　整个结构的运动部件都做了行程限位，圆锥体的转动角度被限制在有效工作区间内，不会出现过转导致的机构卡滞，手动按钮的按压行程也做了冗余设计，即使操作人员按压力度偏大，也不会损坏内部的传动杠杆。从安装边界来看，整体结构的外伸尺寸较小，不会占用压铸工位过多的操作空间，在容器取放的路径上没有突出的尖锐结构，避免操作人员上下料时被磕碰，同时圆锥体的导向斜面做了大角度导入设计，容器下行时即使存在少量的位置偏差，也能通过斜面导向顺利滑入锁止位置，降低了对容器定位精度的要求，适配现场不同批次容器的少量尺寸公差。结构的外露部件没有易脱落的小零件，所有紧固件都采用防松设计，在长期的往复冲击振动下不会出现螺丝松动、零件脱落的问题，减少生产过程中的停机维护频次。这套触发锁止结构除了压铸工位的容器固定外，也可以根据实际安装尺寸调整后，用在自动化生产线的工装板锁止、设备安全门的触发锁止、小型料仓的快开锁紧等场景，只需要根据实际需要的锁止力更换对应刚度的复位弹簧，调整圆锥体的配合角度即可，具备较好的场景通用性，不需要对整体结构做大幅改动就能适配不同的使用需求。
