45规格平板式工业铰接合页结构设计

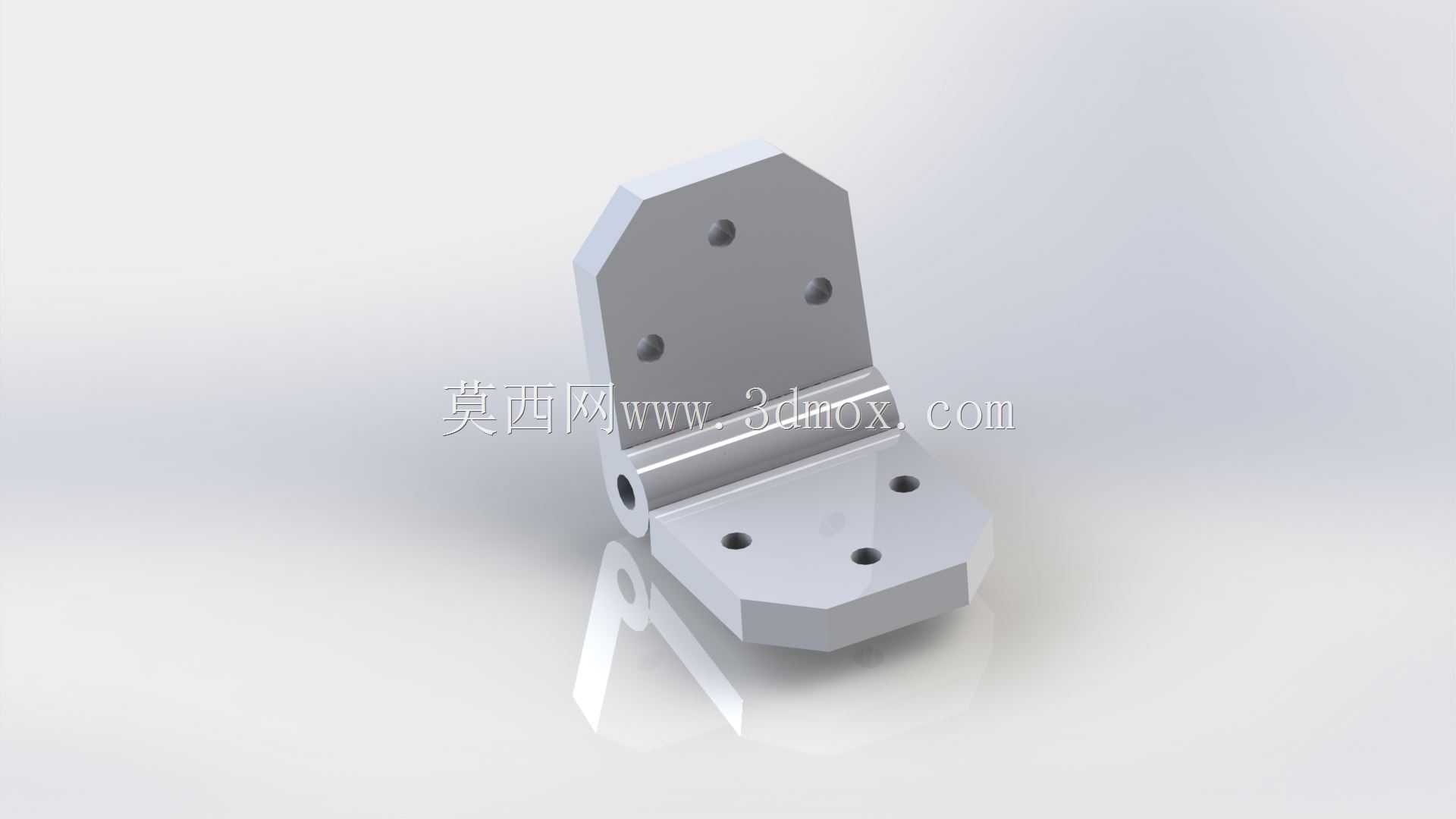

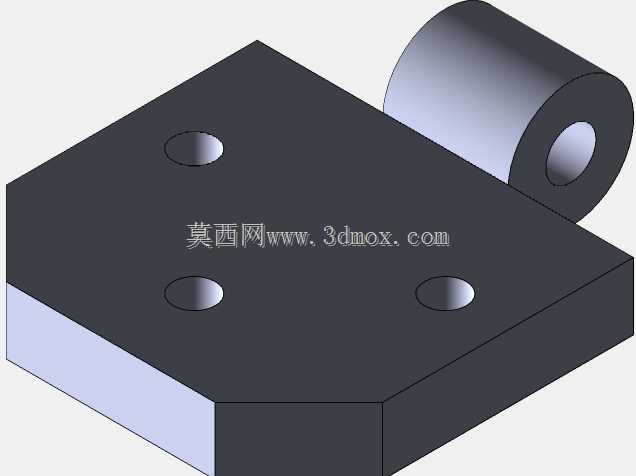

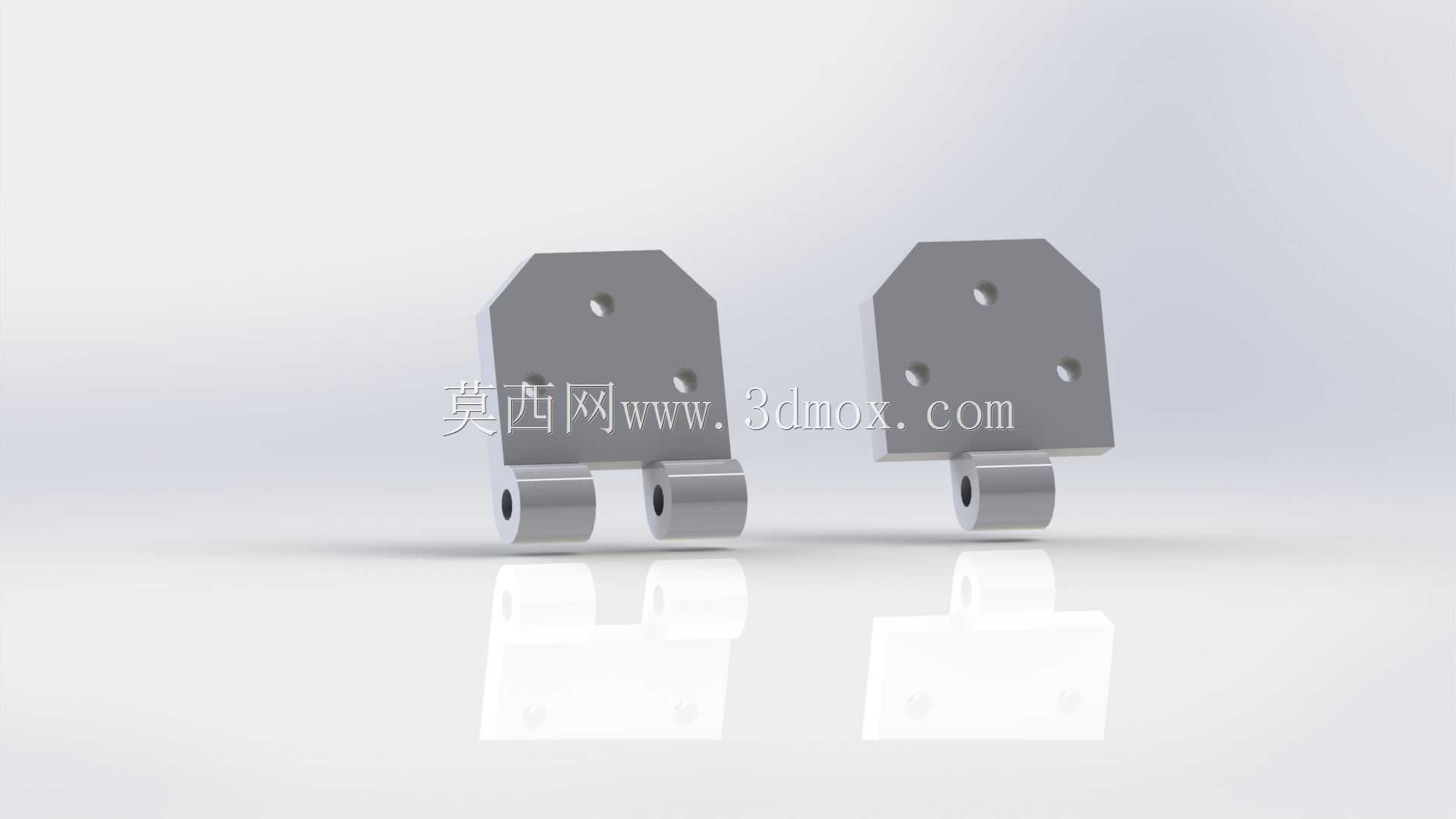

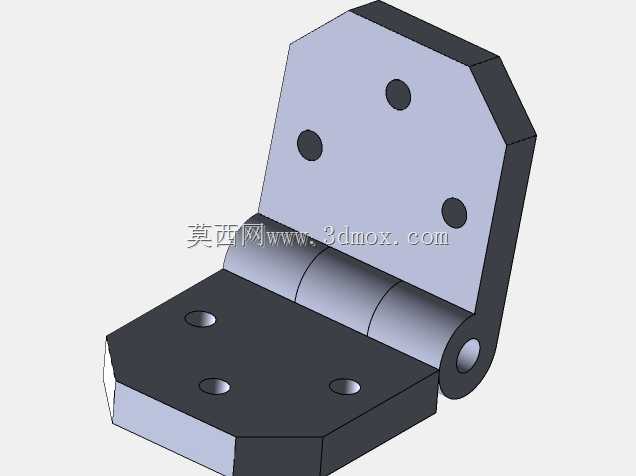

这款铰接合页主要面向工业柜体、小型设备舱门、轻型防护门等场景的转动连接需求，在各类工业生产现场的设备防护结构、车间工具柜门、非标自动化设备的检修门部位都能适配使用，核心作用是实现两个被连接件之间的定轴转动开合，同时保证连接部位的结构强度，避免开合过程中出现连接松脱、转动卡滞的问题。从功能特性来看，这款合页采用分体式对称结构设计，两个页片分别对应固定侧与活动侧的安装需求，页片上预留的安装孔位可以适配常规的紧固件安装，无需额外对页片进行二次打孔加工，降低现场安装的加工成本；铰接部位采用同轴轴套结构，转动过程中接触面受力均匀，长期开合使用也不会出现轴孔偏磨导致的晃动问题，能够保证门体开合的顺畅度，同时配合对应的铰接轴使用时，可以根据实际使用需求选择不同材质的轴件，适配不同承重等级的门体安装需求。在设计思路上，这款合页优先考虑了安装的适配性与结构的耐用性，页片主体采用切角平板造型，既可以减少安装时边角与周边结构的干涉，也能在同等材料用量下提升页片的结构抗扭强度，避免安装紧固后页片出现翘曲变形；铰接部位的轴套与页片主体采用一体化结构设计，省去了额外装配轴套的工序，同时也消除了轴套脱落的风险，提升整体结构的可靠性。从尺寸与安装边界来看，这款合页的单页片轮廓尺寸为60×8毫米，适配45规格的安装场景，页片上预留的三个安装孔直径为5毫米，可以适配M4规格的紧固螺丝进行安装，安装时需要保证固定侧与活动侧的页片同轴对齐，铰接部位的轴径为6毫米，安装时需要预留足够的转动间隙，避免页片转动时与安装基面发生摩擦干涉；安装孔的排布经过优化，在60毫米的页片长度范围内均匀分布，紧固后页片的受力点分布均匀，不会出现局部应力集中导致的页片变形，能够满足日常频繁开合的使用需求，在轻型工业门、设备防护舱等场景下可以长期稳定使用，无需频繁维护更换铰接部件。
