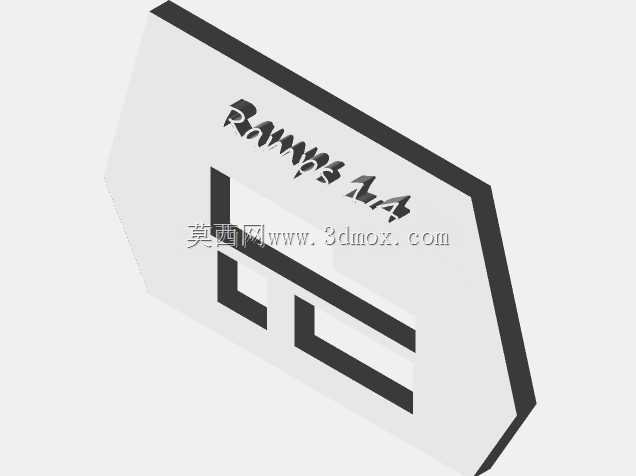

适配80mm风扇的3D打印PCB冷却坡道机箱

　　做嵌入式小设备装机的时候，不少人都遇到过PCB散热和走线乱的问题，尤其是用80mm轴流风扇做主动散热的场景，直吹的话风道容易散，线缆还容易蹭到扇叶，这个坡道结构的机箱壳体就是针对这类装机痛点做的定制化设计。整个壳体是面向FDM3D打印工艺做的结构优化，没有大跨度悬空结构，打印的时候不需要额外加支撑，常规PLA、PETG耗材都能直接打，层厚设0.2mm就能打出足够的结构强度，不用做后期的打磨攻丝，打印完就能直接装配。

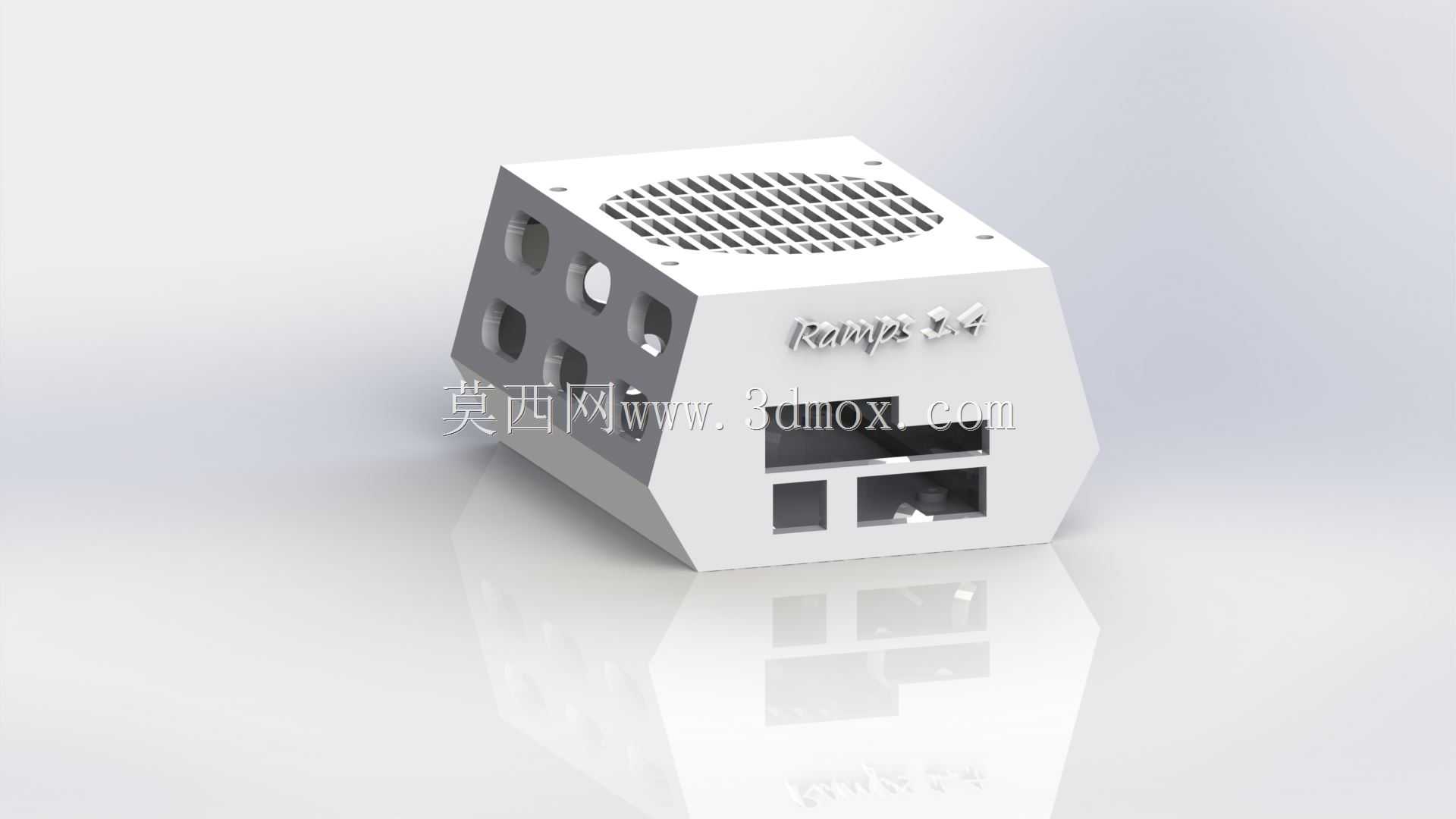

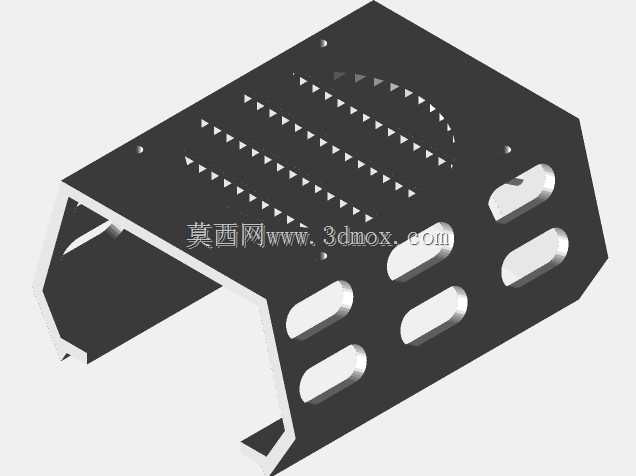

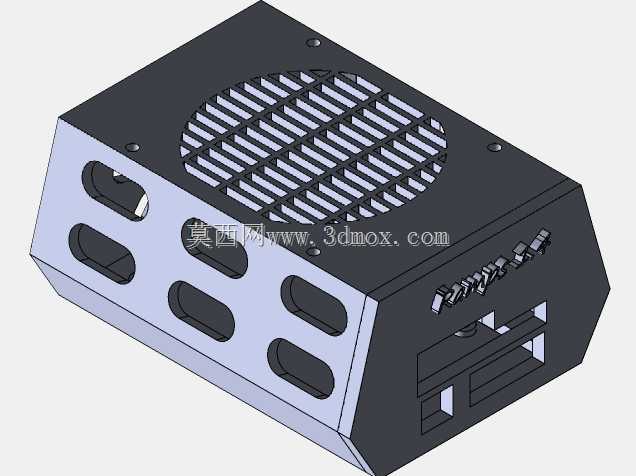

　　从安装边界来看，壳体的风扇安装位完全适配标准80mm规格的轴流风扇，安装孔位对齐风扇的四个固定角，不用额外做转接件，风扇直接锁在壳体的顶面格栅位置，格栅的开孔密度做了平衡，既不会遮挡太多风阻影响进风量，也能避免手指或者杂物误触扇叶造成安全隐患。壳体的坡道斜面是整个结构的核心设计，不是单纯做造型用的，这个斜面把风扇吹下来的冷风做了导向，不会直吹到PCB的局部造成凝露或者局部温差异常，而是顺着坡道形成均匀的扩散风道，覆盖整块PCB的发热区域，不管是板载的电源模块、主控芯片还是功率器件，都能得到均匀的风冷散热，比风扇直吹的散热效率高不少，还能避免局部积热。

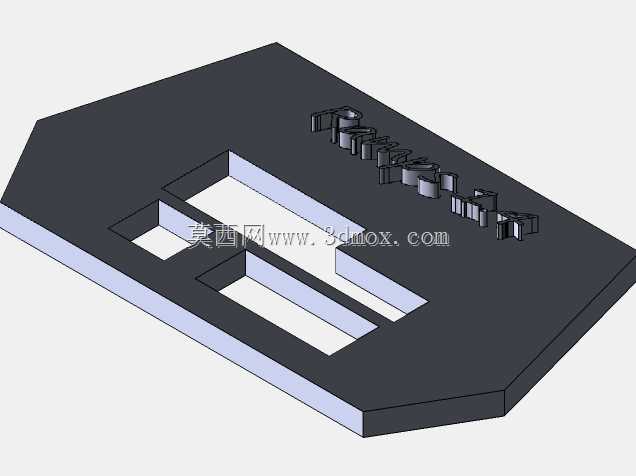

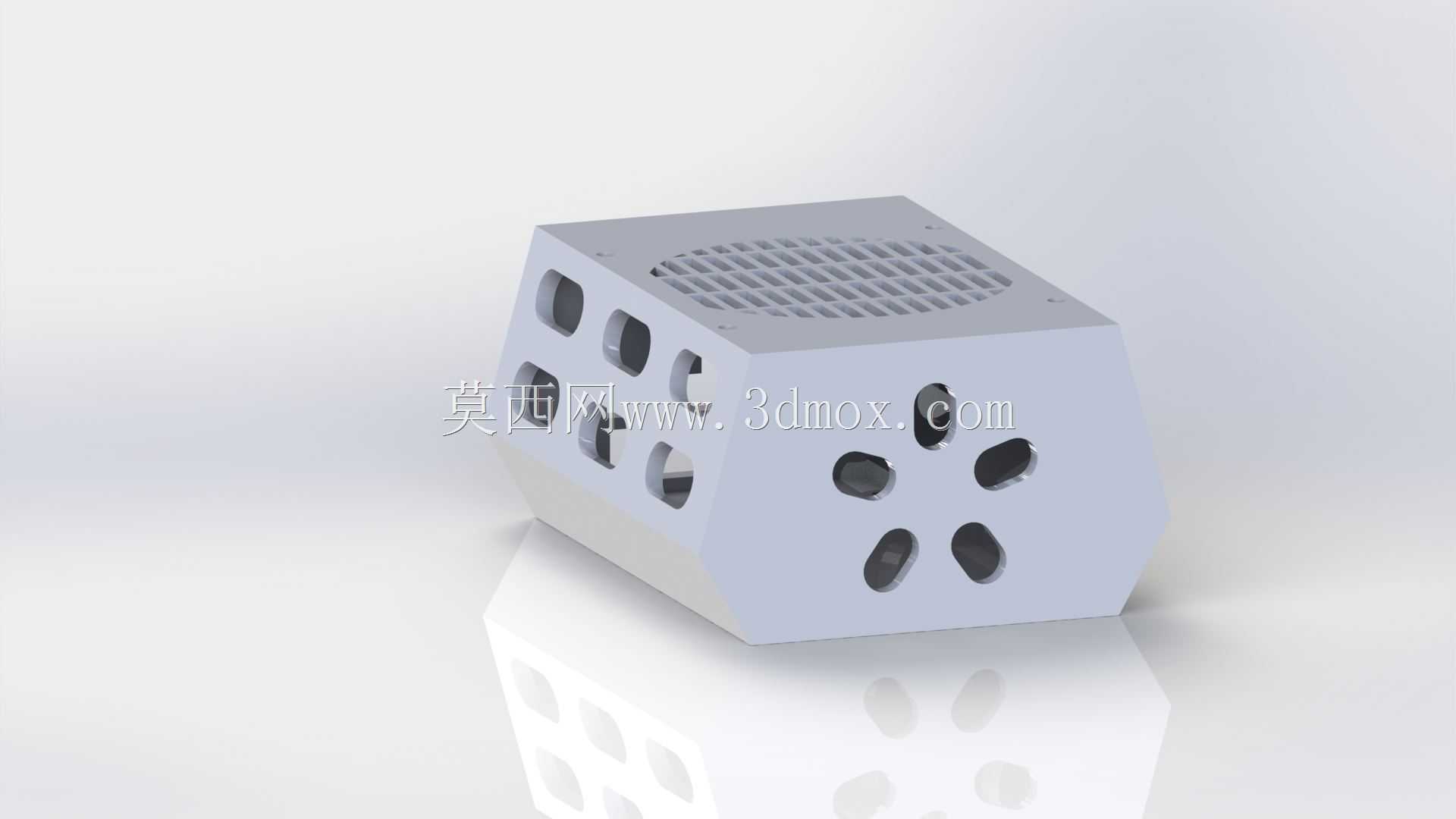

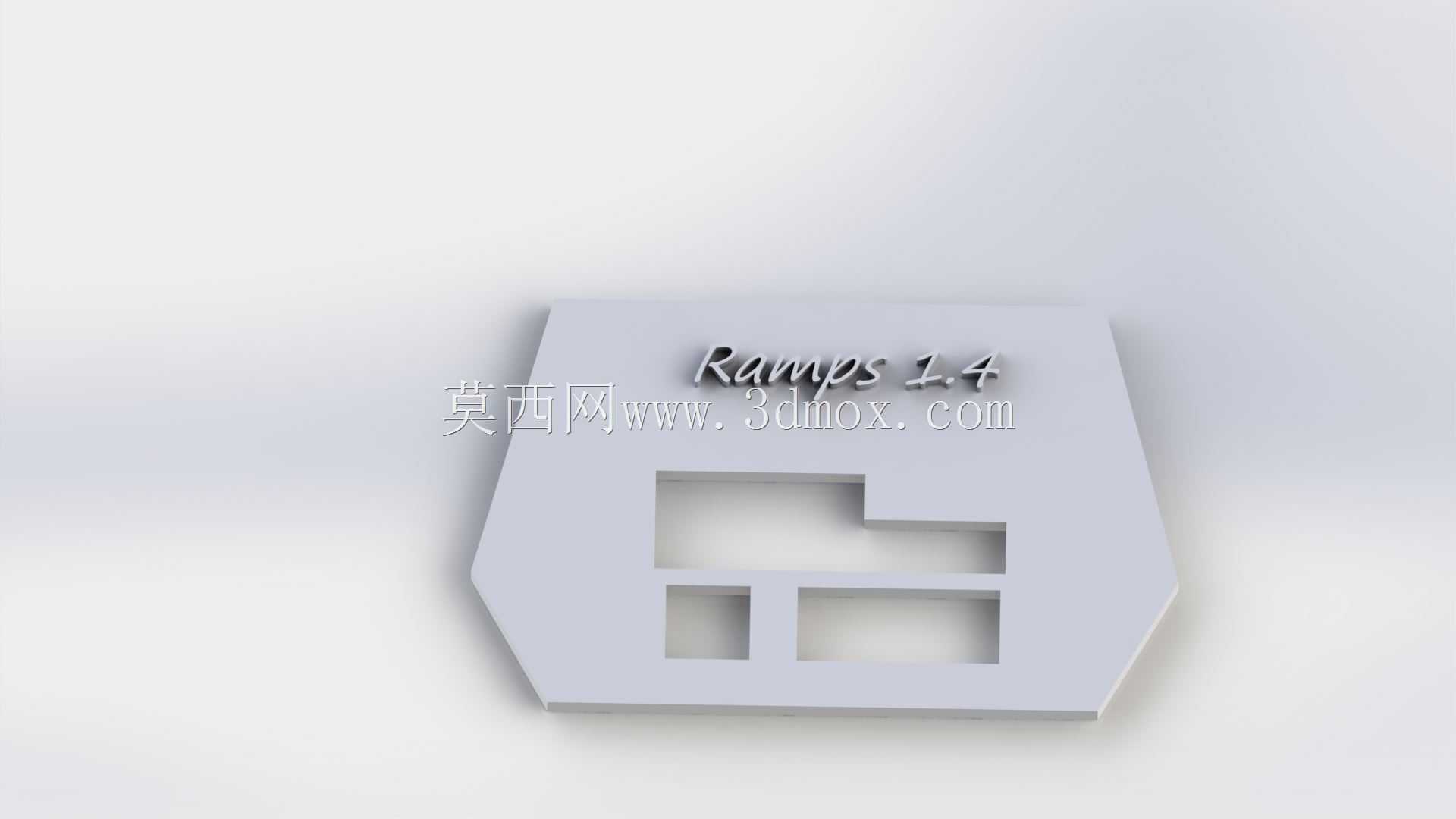

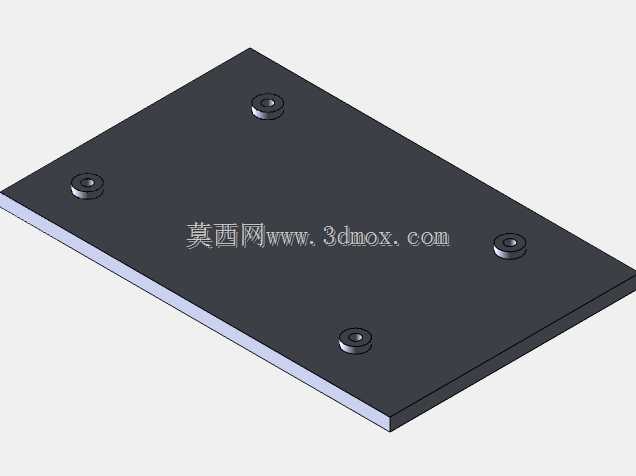

　　壳体侧面的开孔做了两类功能区分，一类是大尺寸的异形走线孔，位置刚好对准PCB上常用的外接接口区域，电源线、信号线、调试线都能从这些孔位顺出来，不会因为壳体折到线缆造成接触不良，孔位的边缘做了圆角过渡，不会割破线缆的绝缘层；另一类是小尺寸的循环通风孔，和顶面的进风格栅形成对流风道，把PCB换热之后的热空气及时排出去，不会在壳体内部形成热淤积。整个壳体的底座安装位做了平整的贴合面，放在设备底座上不会晃，也可以用双面胶或者小螺丝直接固定在安装平面上，装配公差控制在0.2mm以内，和常规的洞洞板、定制PCB的安装尺寸都能匹配。

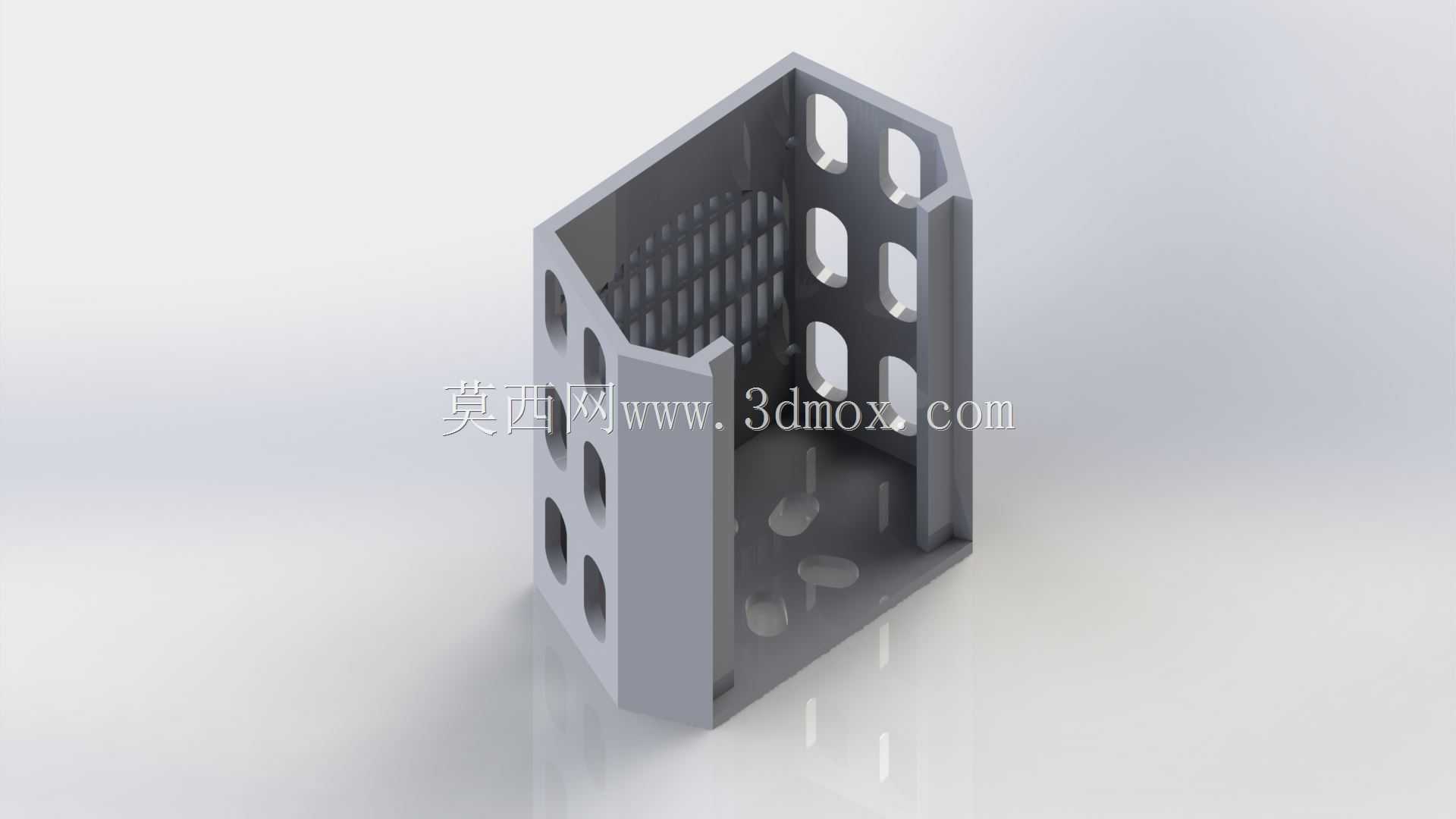

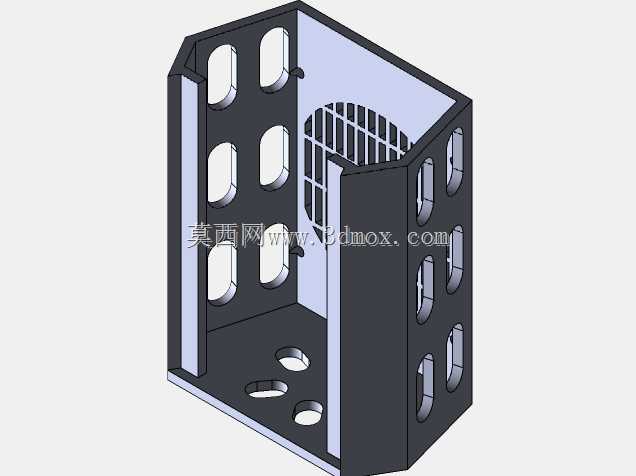

　　设计的时候特意把壳体的壁厚控制在2mm，既保证3D打印的时候不会出现壁薄漏料的问题，也不会因为壁厚太大浪费耗材、增加整体重量，内部的容纳空间留足了常规PCB的元件高度，就算板上插了电容、接线端子这类高度稍高的元件，也不会和壳体顶面的风扇位置产生干涉。坡道的倾斜角度做了反复调整，角度太陡的话风道会直接冲到PCB的边缘，散热覆盖范围不够，角度太平的话又起不到导风的作用，最终的角度刚好能让冷风顺着斜面铺到整个PCB板面，实测比无导风结构的同规格风扇散热，PCB核心元件的温度能低4-6摄氏度，对于小功率嵌入式设备来说这个散热提升已经足够覆盖常规工况的发热需求。

　　另外这个结构没有复杂的装配零件，整个壳体是一体化打印的，不用拆分多个零件再组装，减少了装配的工作量，也避免了拼接位置的缝隙漏风影响风道效率。侧面的开孔位置也兼顾了调试的需求，不用拆开壳体就能通过侧孔看到板上的指示灯状态，常规的调试操作也能通过侧孔完成，不用每次调试都拆风扇拆壳体，对于经常需要改线、调试程序的嵌入式开发场景来说非常实用。
