工业级液压折弯加工设备结构设计

项目分类:机床 发布时间:2026-07-14 ID:1198361
  • 工业级液压折弯加工设备结构设计

在钣金加工车间的日常生产场景里,这类液压驱动的折弯设备是承担金属板材冷弯成型的核心工装,从机箱机柜的侧板折边、钢结构配件的角度成型,到五金构件的异型弯折,都能看到这类设备的应用身影,区别于手动折弯工装的出力限制,液压驱动的结构可以稳定输出数吨至数十吨的压合力,适配厚度从零点几毫米的薄铝板到数毫米厚碳钢板的折弯需求,不需要额外加热板材,依靠常温下的金属塑性变形完成角度成型,加工后工件表面无热变形痕迹,尺寸一致性远高于手工敲制的工件。

从结构设计逻辑来看,这套三维结构完全围绕折弯作业的受力路径做布局,底部的长型基座是整个设备的承重核心,内部集成了液压油缸的安装位、滑块导向的导轨安装面,基座的底面预留了设备调平的地脚安装孔,安装时需要保证基座上平面的平面度公差控制在每米0.05毫米以内,避免长期受力出现基座变形导致折弯角度出现偏差。上半部分的滑块组件是直接带动折弯上模做上下往复运动的部件,和基座之间通过高精度的直线导轨做导向约束,保证滑块下行过程中前后左右的偏移量不超过0.02毫米,避免折弯时出现啃模、角度不均的问题。设备后侧的挡料机构是保证折弯尺寸精度的关键结构,可通过调节挡指的前后位置来控制板材的折弯边距,这套结构里的挡料支架做了轻量化的镂空设计,在保证结构刚性的前提下减少了移动部件的重量,降低挡料调节时的阻力,同时预留了传感器安装位,可以后续升级为自动数控挡料,不需要人工反复测量尺寸。

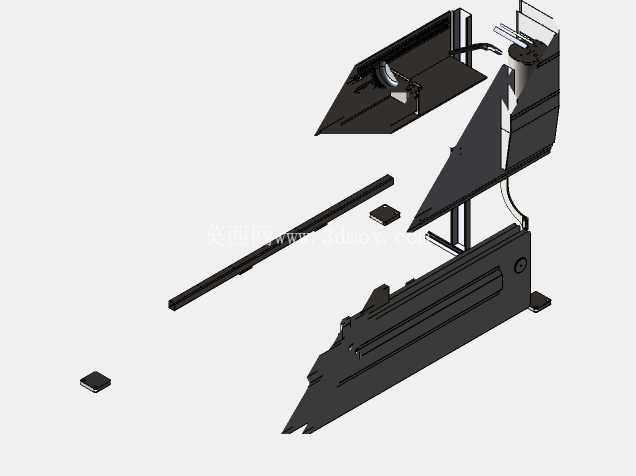

拆分的结构细节里可以看到,液压管路的走线全部沿着设备的侧壁做内嵌式布局,避免加工过程中掉落的金属边角料刮蹭油管,所有的油管接头位置都预留了检修操作空间,日常更换密封件、维护油路时不需要大面积拆解设备外壳。设备两侧的防护挡板做了倾斜式的造型设计,既可以阻挡折弯过程中可能弹出的工件边角,又不会干扰操作人员上下料的操作空间,挡板和设备主体的连接采用快拆式的螺栓结构,后期维护内部导轨、油缸时可以快速拆除防护件。

从安装边界尺寸来看,这类中型液压折弯设备的整体长度适配常规3米以内板材的折弯需求,安装时需要在设备后侧预留至少1米的操作维护空间,前侧预留1.5米以上的上下料操作区域,设备的地面承重要求不低于每平方米5吨,避免长期重压出现地面沉降影响设备精度。和普通机械式折弯机相比,液压驱动的结构可以通过调节油压来灵活控制折弯压力,针对不同材质、不同厚度的板材调整出力大小,不会因为压力过大压裂板材,也不会因为压力不足导致折弯角度不到位。在实际生产应用中,这类设备可以搭配不同形状的折弯上模和下模,完成直边折弯、压死边、圆弧折弯、压筋等多种加工工序,不需要更换核心主机,只需要更换对应模具就能适配不同的加工需求,设备的通用性极强,是中小规模钣金加工车间必备的成型设备。

设计过程中针对受力集中的油缸安装座、滑块连接位置都做了加强筋结构处理,通过有限元受力分析反复优化加强筋的位置和厚度,在控制整体设备重量的前提下,保证满负荷工作时这些关键位置的变形量控制在允许公差范围内,不会因为长期交变载荷出现结构开裂的问题。导向导轨的安装面做了磨削加工处理,安装时通过塞尺反复调整导轨的平行度,保证滑块运行全程无卡滞,折弯时的压力均匀分布在整个模具长度方向上,加工长板材时不会出现两端角度不一致的问题。设备底部的接料槽结构可以收集折弯过程中掉落的金属碎屑、防锈油废液,日常清理时只需要抽出接料槽即可,不需要爬到设备下方清扫,降低了日常维护的工作量。
