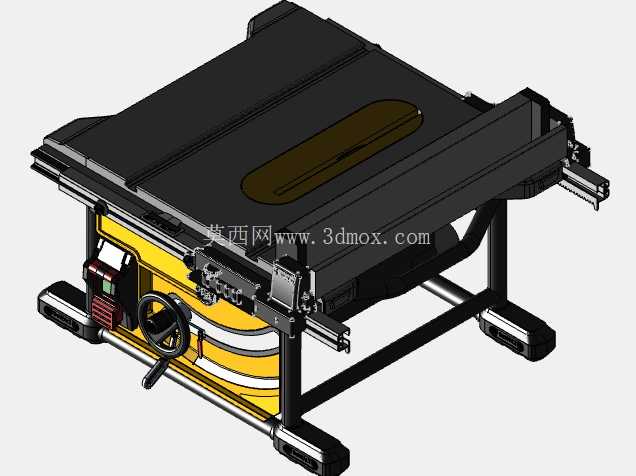

得伟DWE7485便携式台锯结构设计

这款台锯的三维结构还原，完全围绕现场木工加工作业的实际需求搭建，没有冗余的装饰性结构，每一处部件的位置、尺寸都对应真实设备的操作逻辑。从应用场景来看，这类设备主要覆盖装修现场木作裁切、小型家具作坊板材开料、户外临时作业点的型材切割需求，区别于固定式大型台锯，它的机架结构做了轻量化处理，底部支撑腿采用折叠式方管焊接结构，展开后支撑脚的接地跨度控制在合理范围，既保证裁切大尺寸板材时的整机稳定性，又能在作业结束后快速收拢，适配面包车、皮卡等常见工程车辆的装载空间，不需要额外的吊装设备就能完成转场搬运。

从功能特性上看，模型完整还原了台锯的核心作业结构：台面采用高强度冲压钢板结构，表面做了平整度校准，台面上的导向槽与靠尺导轨平行度公差控制在0.1mm/m范围内，保证裁切时板材进给不会出现跑偏；锯片升降调节手轮设置在机身前侧操作位，操作人员站在进料位置就能单手完成锯片伸出高度的调节，适配不同厚度的板材、木方裁切需求，调节机构内部的齿轮齿条传动结构做了消隙处理，调节时没有空行程，刻度标识对应锯片实际伸出高度，不需要反复试切就能快速定位裁切深度。靠尺组件采用快锁式结构，扳动锁紧手柄就能完成靠尺的位置固定与释放，靠尺的导向面做了耐磨处理，长期与板材摩擦也不会出现凹痕影响裁切精度，机身侧面的延伸托板可以抽拉展开，裁切宽度超过600mm的大板时，能给板材外侧提供稳定支撑，避免板材下坠导致的裁切端面倾斜、锯片夹死等问题。

设计思路上，整个结构优先考虑作业安全性与维护便捷性：锯片护罩结构随锯片升降同步调整位置，始终覆盖锯片非作业区域，避免操作人员误触高速运转的锯片；机身内部的集尘通道直接对接锯片切削区域，作业时产生的木屑可以通过外接集尘装置快速抽走，减少作业现场的扬尘堆积；电机安装位设置在机身下部重心位置，运转时的震动通过橡胶减震垫传递到机架，不会出现台面共振导致的裁切纹路粗糙问题；机身侧面的开关位置做了防误触设计，凸起的防护边能避免板材搬运过程中误碰开关导致设备意外启动。

从安装边界与尺寸适配来看，整机收拢状态下的外形尺寸控制在便携设备的合理区间，展开后作业台面的高度匹配成年人站立操作的舒适高度，不需要额外垫高就能长时间作业；底部支撑脚的可调脚垫可以适应不平整的作业地面，旋转脚垫就能调整台面水平度，避免锯片倾斜导致的裁切角度偏差；锯片倾斜调节机构可以实现0-45度的角度裁切，调节刻度对应实际裁切角度，满足斜切、倒角等特殊加工需求；机身外壳的防护结构完全覆盖内部传动与电气部件，即使在有少量木屑飞溅、地面潮湿的作业环境下，也能保护内部部件不受损坏，延长设备的实际使用寿命。整个模型的结构装配关系完全按照真实设备的装配逻辑搭建，各个活动部件的运动行程、干涉检查都做了完整验证，不管是用于设备结构学习、工装改造参考，还是作业场景的布局规划，都能提供准确的结构参考依据。
