EN1092-1标准PN40压力等级法兰系列

法兰作为压力管道系统中核心的连接构件，承担着管路分段对接、设备端口衔接、管路转向分支处的刚性连接与密封功能，在石油化工输送管网、市政给排水压力管线、工业蒸汽循环系统、暖通空调动力管网、船舶动力管路等场景中是不可或缺的基础承压配件，其连接可靠性直接决定整套管路系统的运行安全与承压能力，一旦法兰密封失效或结构强度不足，极易引发介质泄漏、压力卸放甚至生产安全事故。

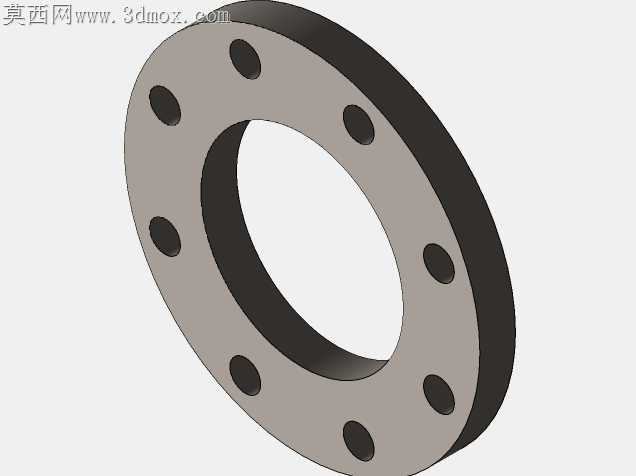

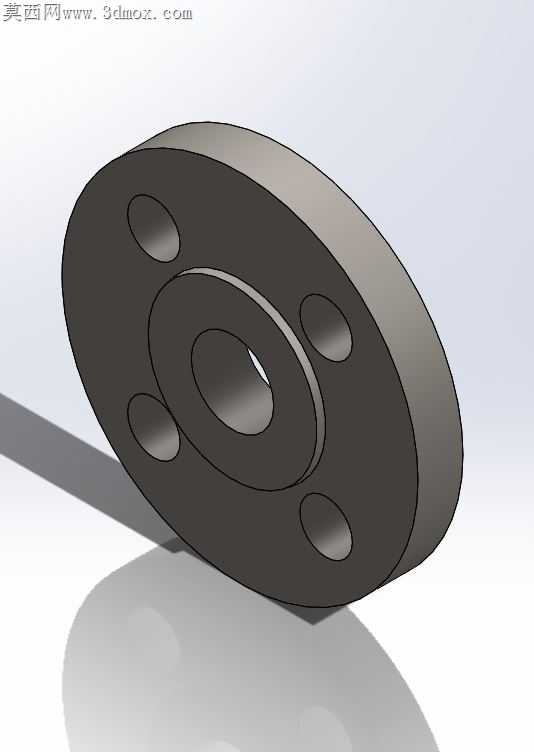

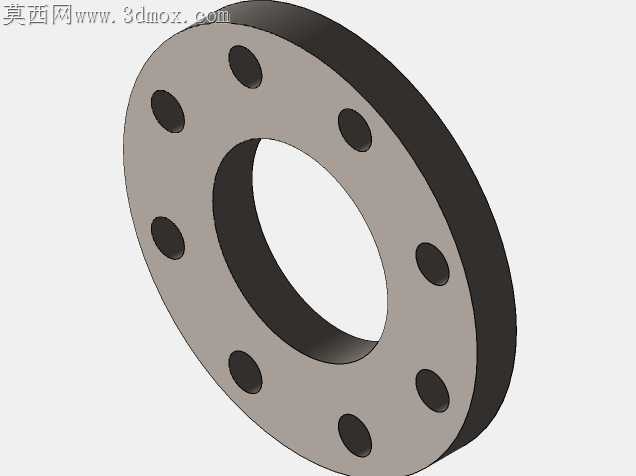

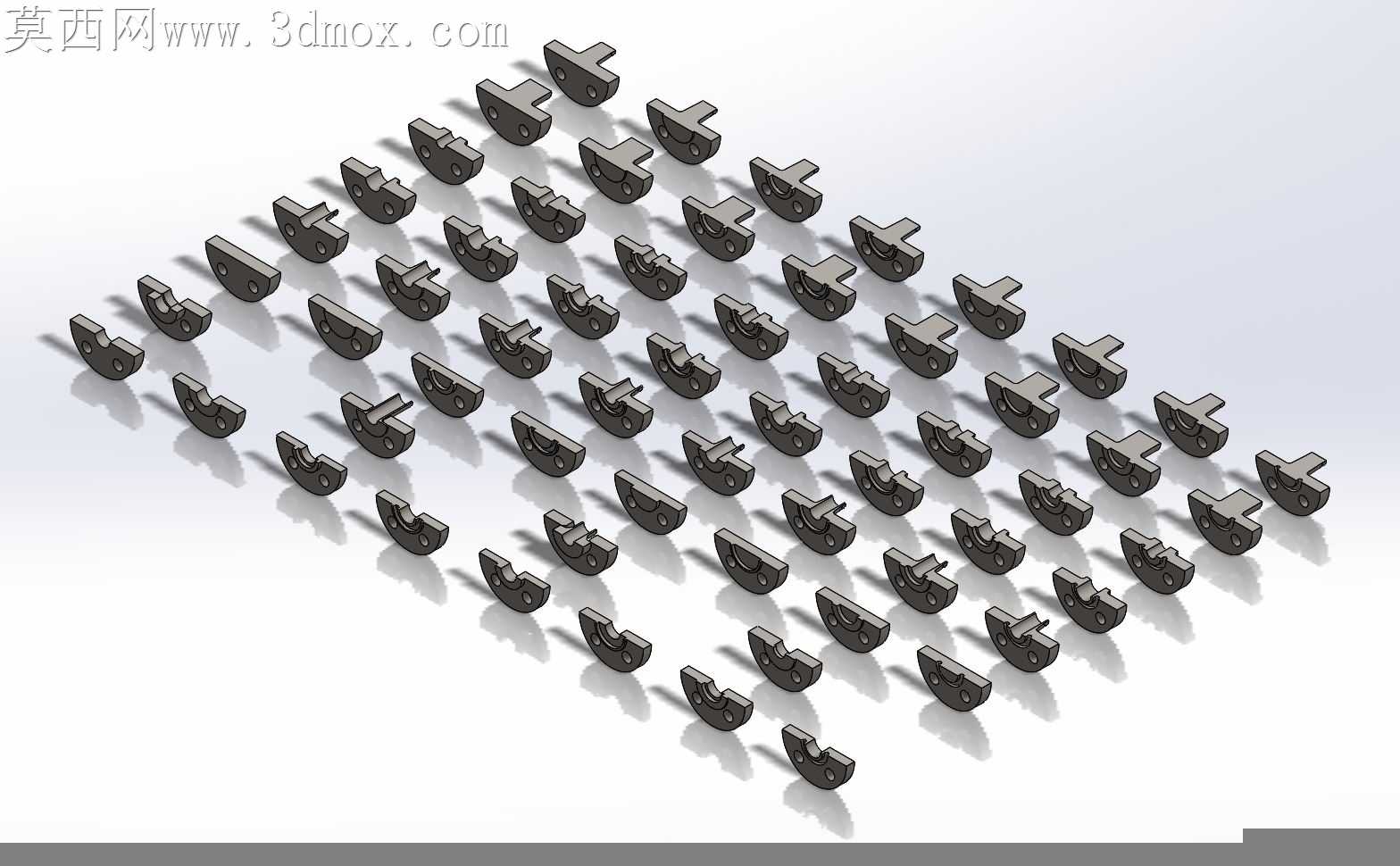

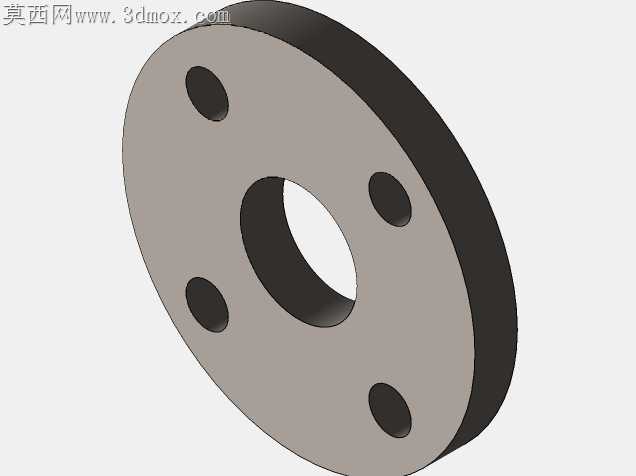

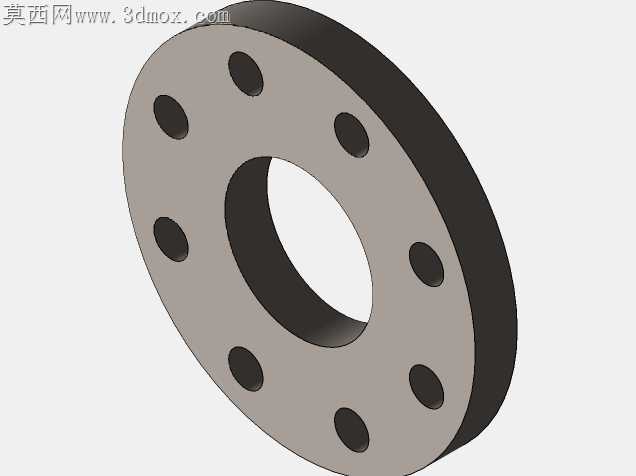

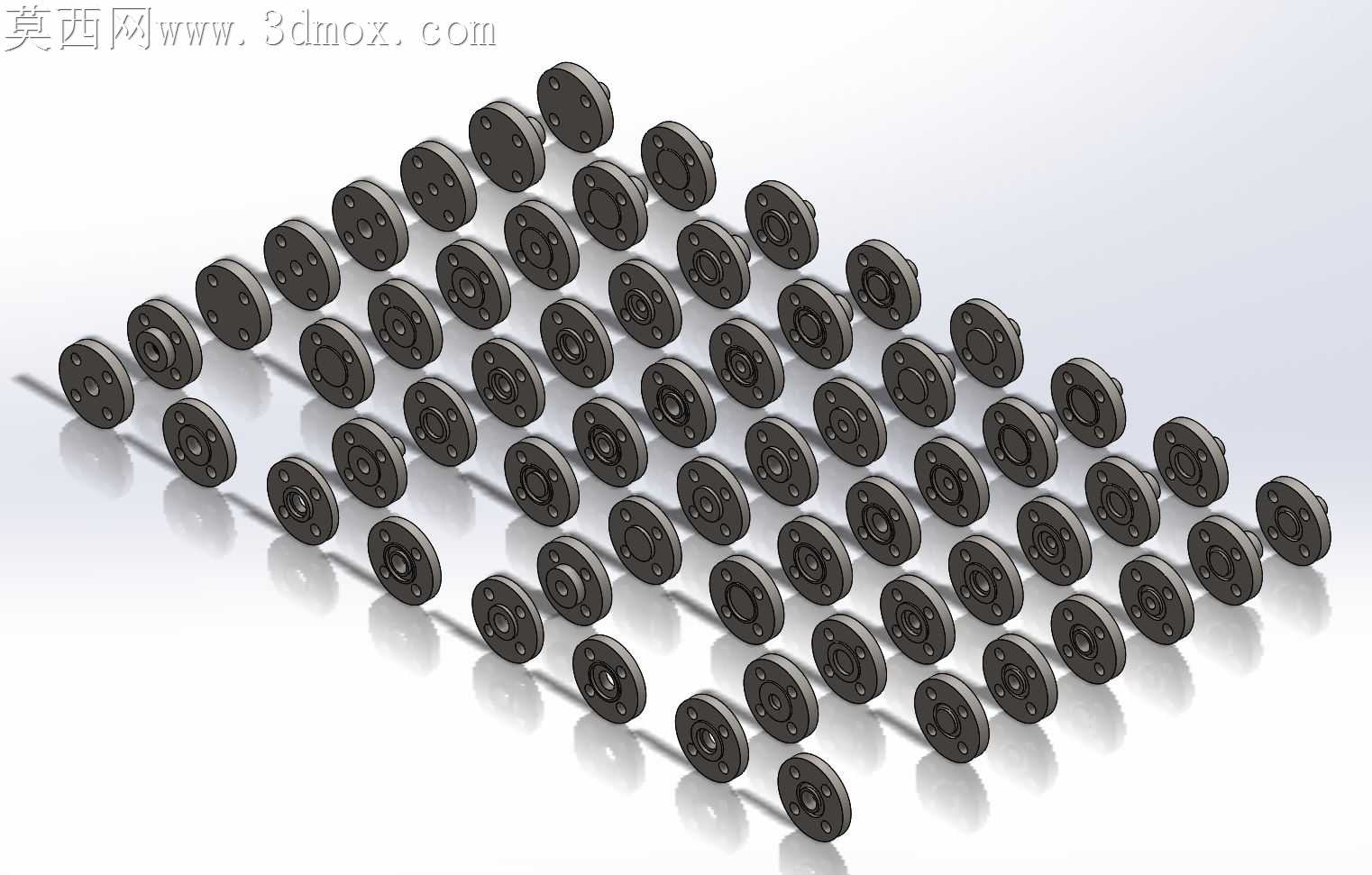

本次设计的法兰系列严格遵循EN1092-1标准中PN40压力等级的技术要求，覆盖DN10至DN600全通径规格，可适配不同管径的碳钢管、不锈钢管、合金钢管路的连接需求，针对不同的管路密封场景，设计了全系列密封面构型：包含适用于低压非金属垫片的平面型密封面、适配中压缠绕垫片的凸面密封面、用于高压金属环垫的榫槽与凹凸密封面、适配O型圈密封的环槽面，以及松套、对焊、承插焊、螺纹连接、盲板等不同连接形式的法兰结构，可满足不同工况下的安装与密封需求。

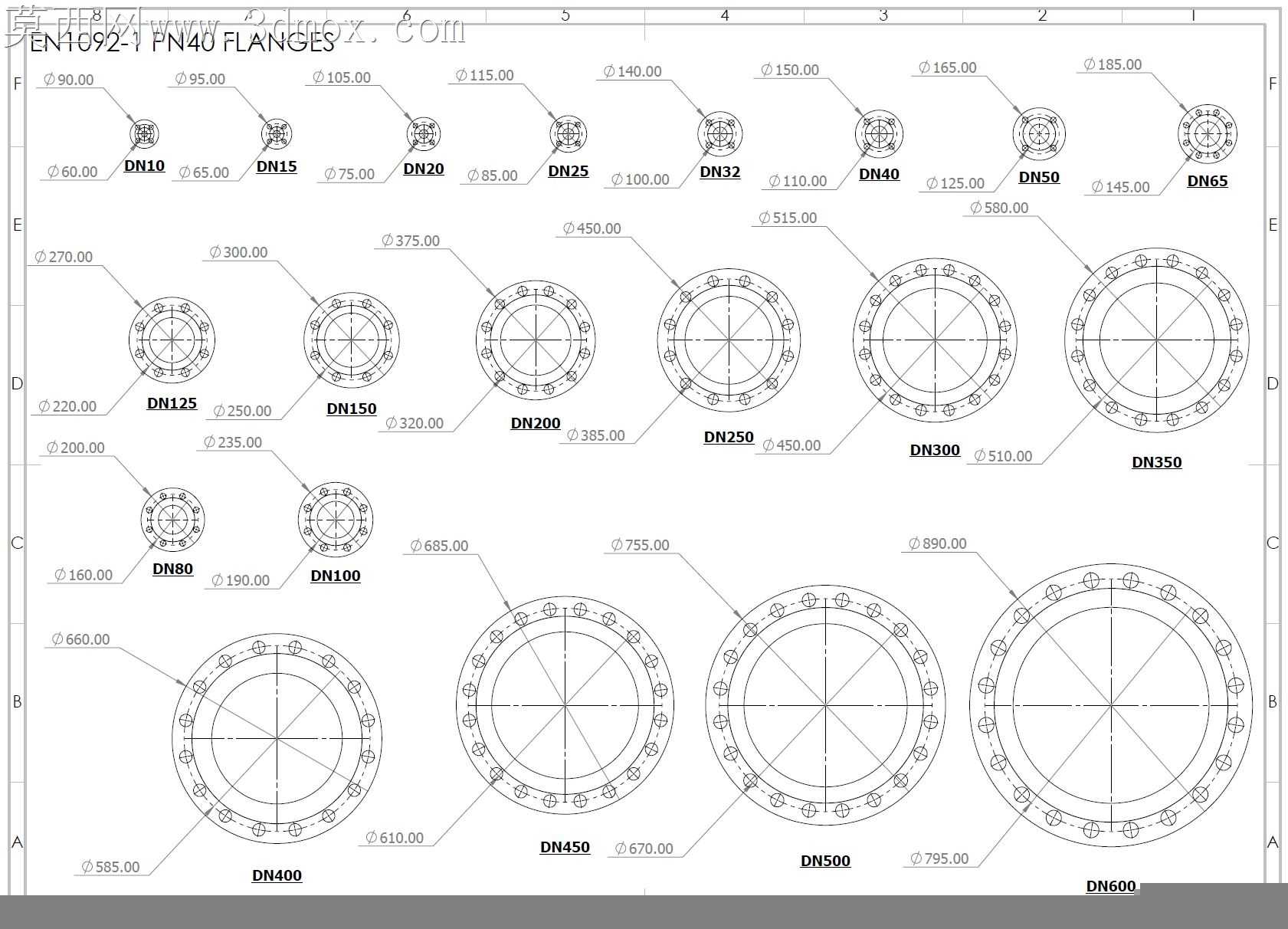

设计过程中首先以标准规定的尺寸基准为核心，严格控制法兰的外径、螺栓孔中心圆直径、螺栓孔数量与孔径、密封面凸台高度、法兰颈部厚度、焊接坡口尺寸等核心安装参数，确保同规格同压力等级的法兰具备完全互换性，现场安装时无需二次修整即可完成对接。针对不同通径的承压需求，对法兰盘的厚度、颈部过渡圆角进行了应力校核优化，在保证PN40压力下结构强度满足安全系数要求的前提下，尽可能减少冗余材料占用，降低法兰整体重量。针对带颈对焊法兰的颈部过渡段，采用了平滑圆弧过渡设计，避免管路运行中应力集中在焊缝区域，提升交变压力工况下的结构疲劳寿命；针对松套法兰的翻边配合面，预留了合理的安装间隙，方便现场管路对接时的角度调整，降低长距离管线铺设的安装对位难度。

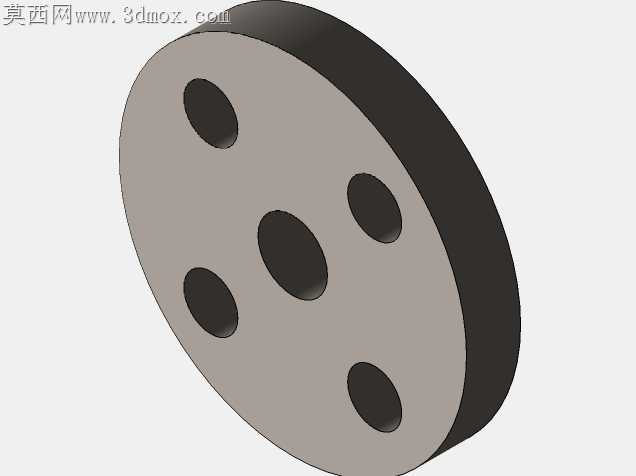

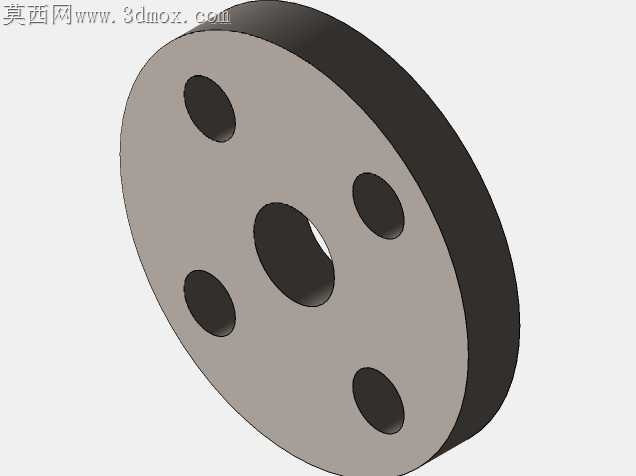

在安装边界设计上，所有规格法兰的螺栓孔均采用跨中布置方式，避免螺栓孔与管路中心线重合，方便螺栓拆装操作；密封面的表面粗糙度根据适配垫片类型做了对应设计，非金属垫片适配的密封面粗糙度控制在Ra3.2-6.3μm，金属垫片适配的密封面粗糙度控制在Ra0.8-1.6μm，保证密封垫片压紧后能充分填充密封面微观间隙，实现可靠密封。盲板法兰的密封面与同规格通径法兰参数完全一致，可直接用于管路末端封堵，无需额外加工适配；螺纹连接法兰的螺纹精度采用6H级公差，可直接与带外螺纹的管路旋接，减少现场焊接工作量，适用于不宜动火的管路安装场景。
