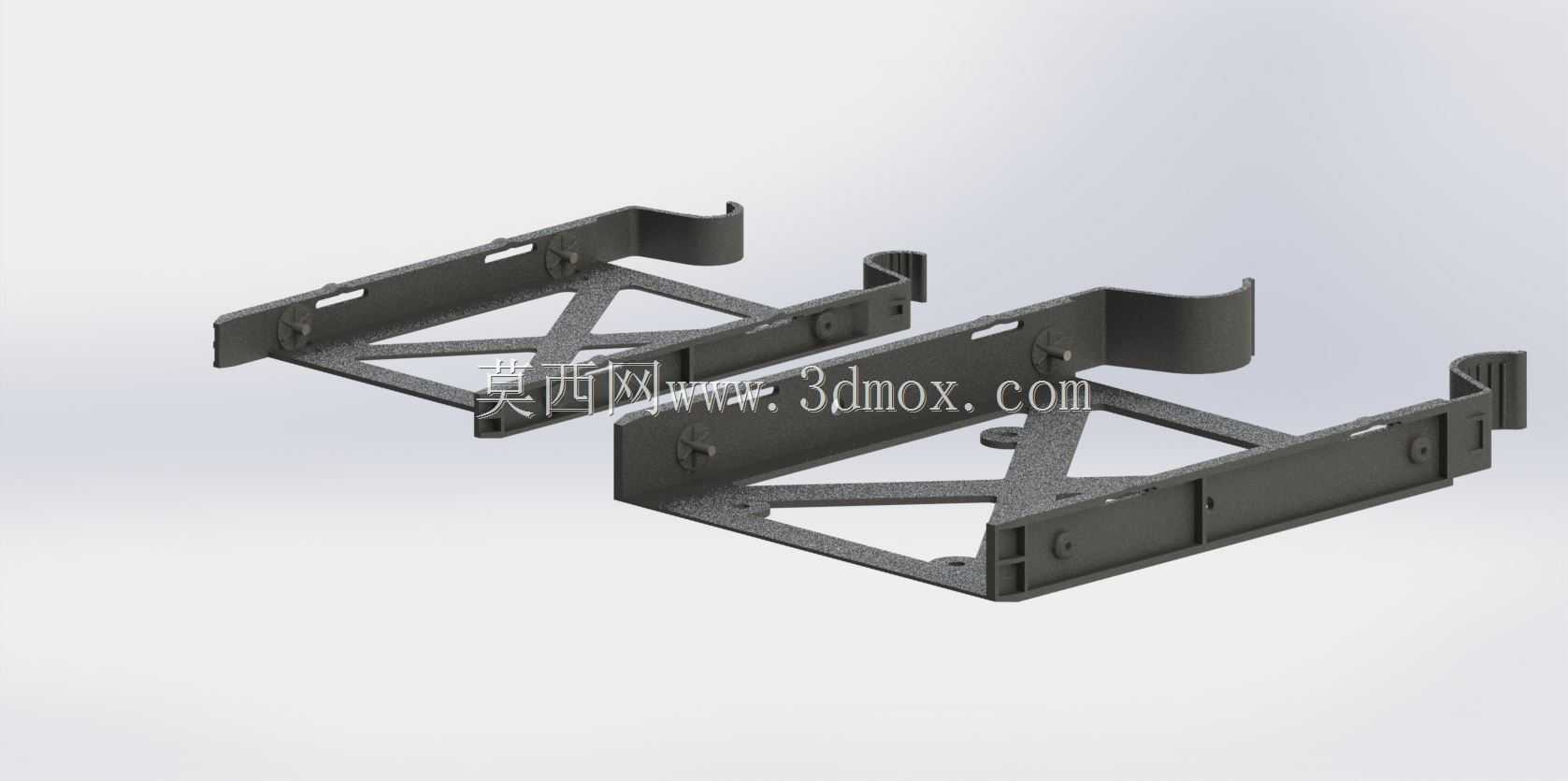

适配2.5与3.5英寸硬盘的海盗船250D驱动托架

　　在小型ITX机箱的硬件改装与装机作业中，硬盘安装位的适配性一直是困扰不少装机人员与结构设计从业者的问题，尤其是海盗船250D这类紧凑型机箱，原厂预留的硬盘安装位往往无法同时满足多规格硬盘的扩展需求，这款适配2.5英寸与3.5英寸硬盘的驱动托架，正是针对这类场景做的结构优化设计。从实际装机的应用场景来看，这类托架主要承担机箱内部存储设备的固定、减震与位置适配作用，紧凑型机箱内部空间局促，传统硬盘架往往占用过多纵向或横向空间，甚至会和长尺寸显卡、一体式水冷排等部件产生安装干涉，这款托架采用了镂空桁架式的主体结构，在保证结构强度的前提下尽可能削减了非必要的实体材料，既减轻了托架自身重量，也能给硬盘预留更多的空气流通空间，辅助硬盘工作时的热量散出，避免密闭空间内硬盘积热导致的运行稳定性问题。

　　从功能特性上看，这款托架采用同主体不同安装位的兼容设计，不需要更换托架主体，仅通过调整安装点位的固定螺丝位置，就能分别适配2.5英寸的固态硬盘、笔记本机械硬盘，以及3.5英寸的台式机机械硬盘，不需要用户额外准备不同规格的安装支架，减少了装机时的配件冗余。托架两侧的弯折挂耳结构是专门针对海盗船250D机箱的内部安装卡槽设计的，挂耳上预留的长条形调节孔可以微调托架的安装位置，抵消机箱加工时的尺寸公差，避免出现安装位卡滞、螺丝孔对位不准的问题，挂耳末端的弧形翻边结构可以在托架推入机箱卡槽时起到导向作用，不需要反复调整角度就能顺利滑入到位，降低装机时的操作难度。

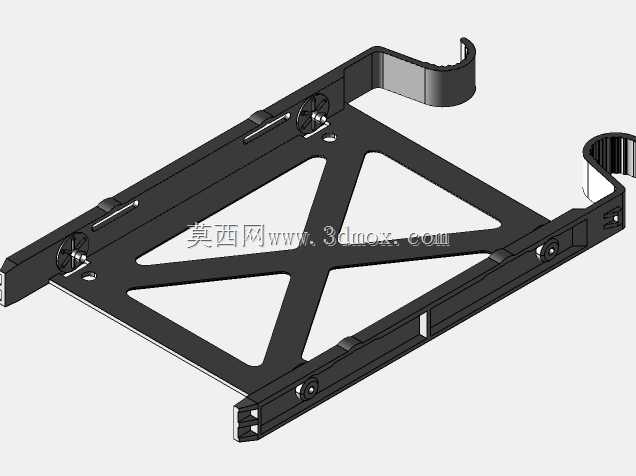

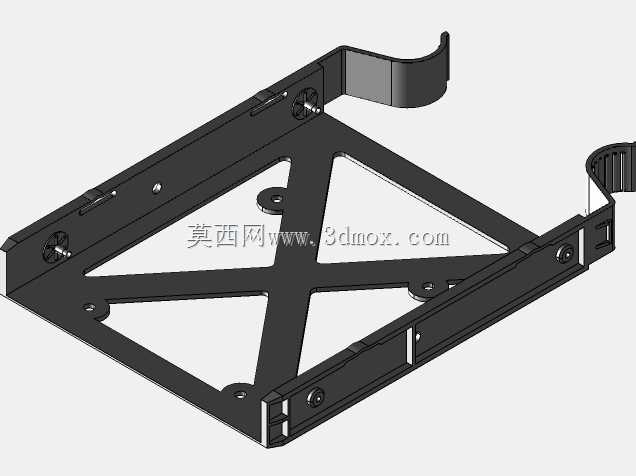

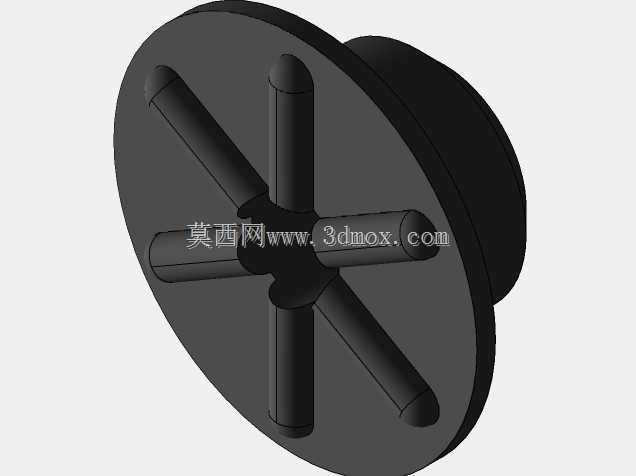

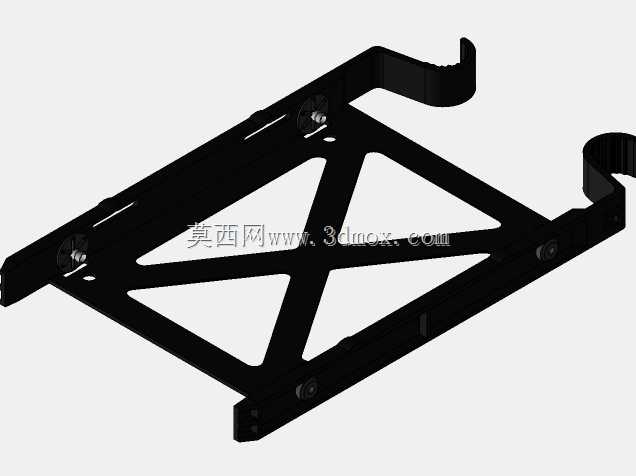

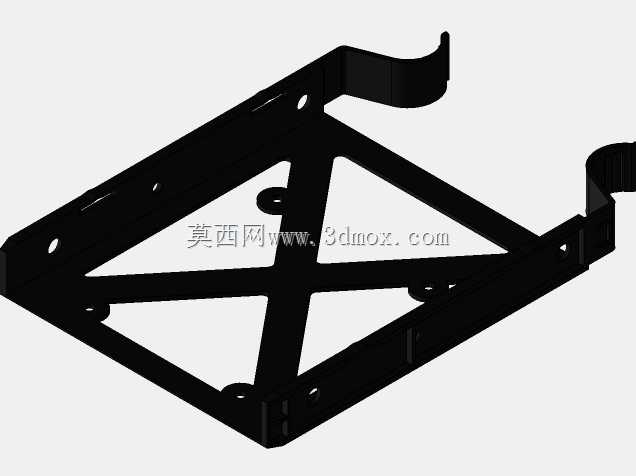

　　设计思路上，这款托架没有采用传统硬盘架的全包覆式结构，而是选择了X型交叉加强筋的主体框架，四个角位预留的硬盘固定螺孔位置严格遵循硬盘安装的行业标准孔距，2.5英寸硬盘的固定孔位与3.5英寸硬盘的固定孔位在同一主体上做了分层排布，不会出现孔位重叠导致的螺丝干涉问题。托架边缘做了小尺寸的折边处理，提升薄板结构的抗弯折能力，即使托架采用较薄的金属板材冲压成型，也能在承载3.5英寸机械硬盘的重量时不会出现明显的形变，避免长期使用后托架下垂导致的硬盘接口接触不良问题。考虑到机械硬盘运行时会产生微小振动，托架的安装挂耳与主体连接位置没有做完全刚性的直角过渡，而是预留了微小的形变缓冲区，可以吸收一部分硬盘运行时的振动，减少振动传递到机箱壳体产生的共振噪音。

　　从安装边界与尺寸适配来看，这款托架的整体外轮廓尺寸完全匹配海盗船250D机箱的原厂硬盘位安装空间，推入机箱后不会突出到相邻的显卡安装区域，即使安装长度达到270mm的长尺寸独立显卡，也不会和托架产生空间冲突。托架的厚度控制在合理范围内，安装硬盘后整体的纵向高度不会超过机箱内部的硬盘位层间距，上下层托架同时安装时也不会出现硬盘互相挤压的问题。固定硬盘的螺丝孔位周边做了微小的沉台设计，螺丝锁紧后螺丝帽不会突出托架表面，避免托架推入卡槽时螺丝帽刮蹭机箱内部的涂层或者线材。对于三维建模从业者来说，这类结构的建模重点在于准确还原标准硬盘的安装孔位尺寸、机箱卡槽的配合公差，以及桁架结构的受力路径，避免出现结构强度不足或者安装干涉的问题，建模时需要重点关注弯折边的折弯半径、安装孔的位置度公差，确保加工成型后的零件可以顺利完成装配，不需要二次修磨。在实际的装机应用中，这类兼容型托架可以帮助用户在有限的机箱空间内扩展更多的存储位，不需要对机箱本体做切割、打孔等破坏性改装，就能实现多规格硬盘的灵活安装，尤其适合需要在紧凑型机箱内搭建大容量存储系统的用户，也能为其他型号紧凑型机箱的硬盘托架改装设计提供结构参考。
