在消费电子、工业控制板卡、存储设备的硬件互连场景里,板端SATA接口是承担存储介质与主控板高速数据传输的核心互连部件,本次建模的这款立式SATA插座,针对常规PCB板上直插安装的场景做了结构适配,日常选型中常用来匹配2.5英寸硬盘、光驱、工业存储模块的SATA线端插头,实现7pin信号通路的稳定连通。从实际使用的工况来看,这类立式插座需要兼顾插合时的导向容错、焊接后的结构强度、多次插拔后的接触可靠性,建模过程中没有完全照搬公开资料的全参数标注,而是结合行业通用的SATA接口规范做了细节补全,针对公开图纸未明确标注的卡扣间隙、插针伸出长度、塑壳导向倒角等细节,参考同规格量产接插件的实际装配尺寸做了合理估算,

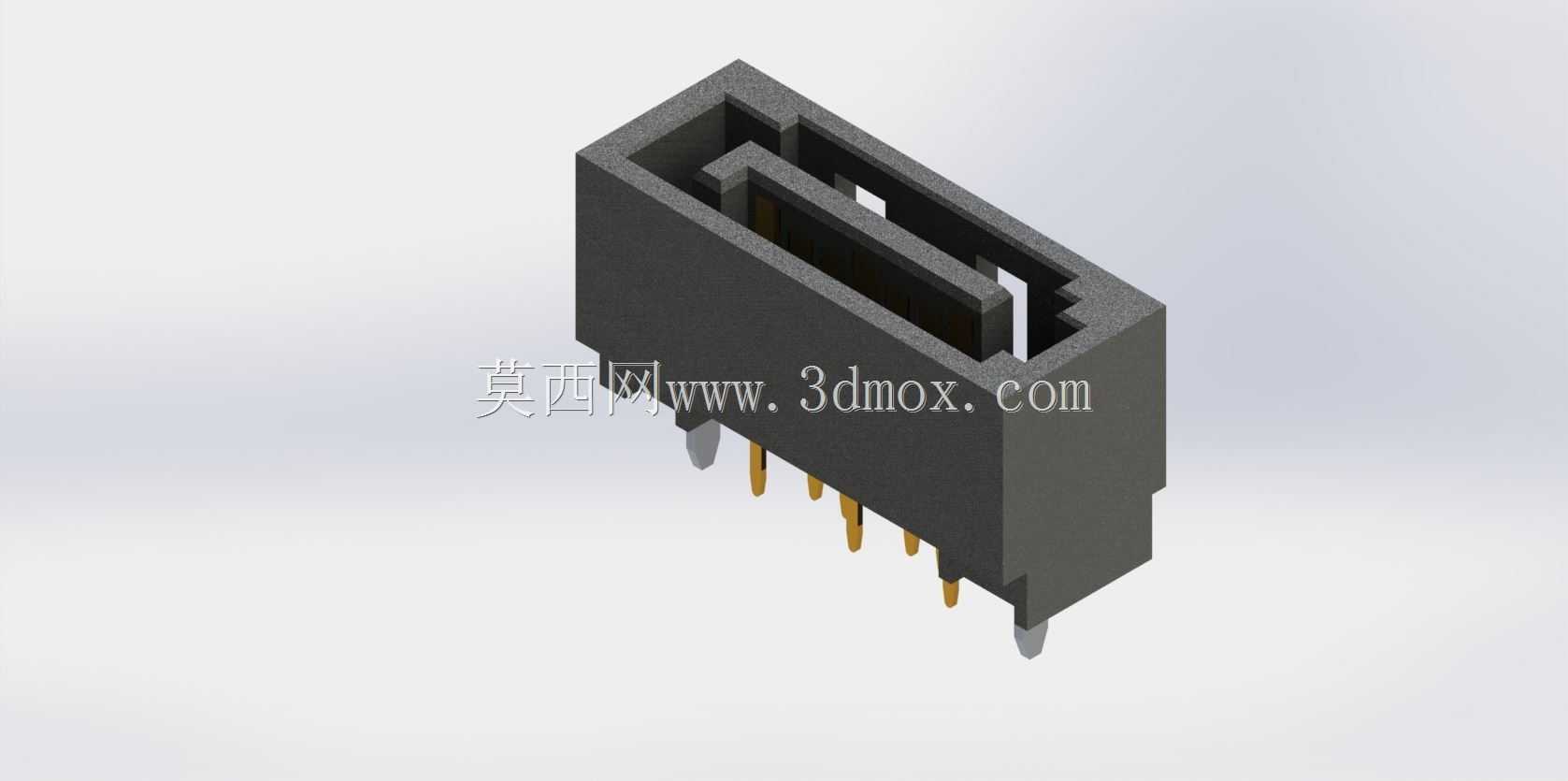

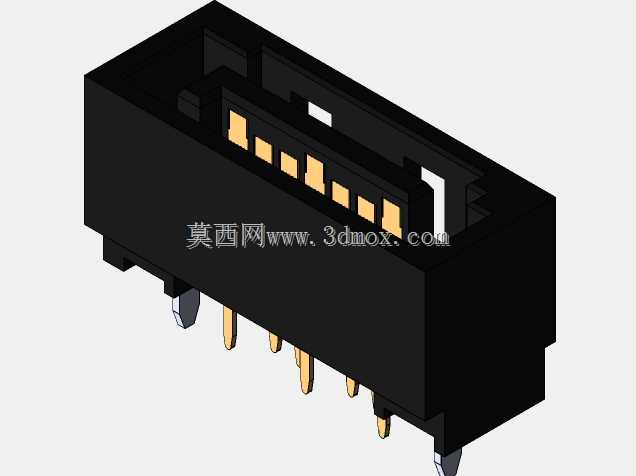

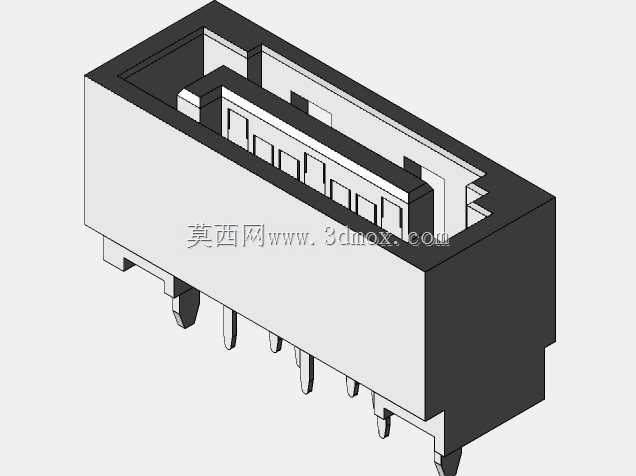

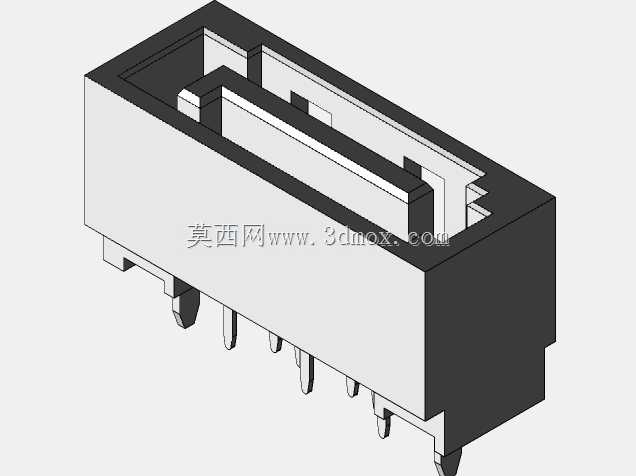

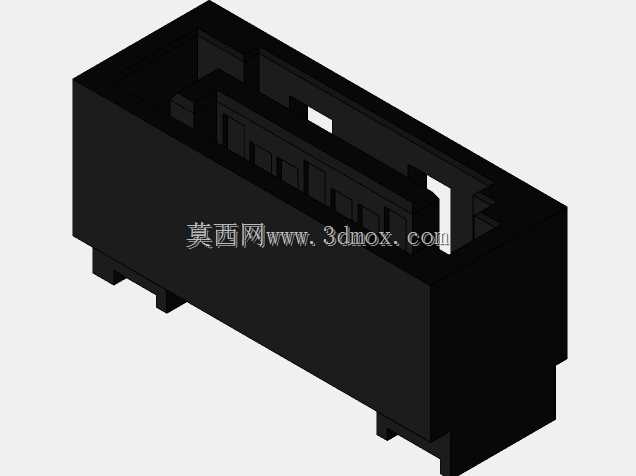

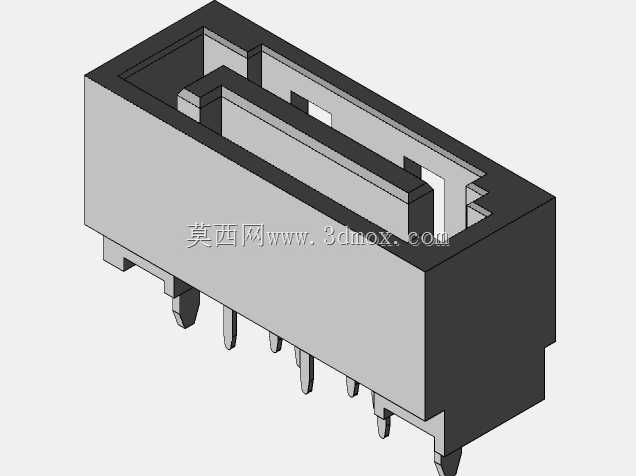

保证模型导入装配后不会出现结构干涉、插合错位的问题。外形结构上,这款插座采用黑色耐高温塑壳作为主体绝缘基座,整体为长方体立式结构,塑壳内部设置了分层的隔筋,将7根信号插针分隔在独立的槽位内,避免相邻插针之间出现信号串扰,同时塑壳的插口端做了内收的导向斜面,线端插头插入时可以自动校正位置,即使存在小幅的对位偏差也能顺利滑入插合,不会出现插针顶弯的问题。安装边界方面,插针采用直插式设计,伸出塑壳底部的长度符合常规1.6mm厚度PCB的波峰焊工艺要求,插针的排布间距严格遵循SATA协议规定的2.54mm间距标准,焊盘位置可以直接匹配通用SATA插座的封装库,不需要额外调整PCB布线;塑壳底部设置了两个定位柱,对应PCB上的两个定位孔,
过炉焊接时可以起到预固定的作用,避免焊接过程中插座出现偏移浮高。结构细节上,塑壳外侧的加强筋设计提升了整体的抗形变能力,当插头插拔施加侧向力时,加强筋可以分散塑壳受力,避免塑壳出现开裂或者固定脚松脱的问题;插针采用镀金接触段设计,模型中还原了插针接触端的弹性结构,插合后接触片可以产生恒定的接触压力,保证数据传输过程中接触电阻稳定,不会因为设备振动出现瞬断的情况。从设计思路来看,这类接口建模首先要保证接口互配尺寸的准确性,插口的内部型腔尺寸、插针的相对位置是建模的核心优先级,这部分尺寸直接决定了模型能不能和标准SATA插头完成虚拟装配,其次才是塑壳的外观细节、加强筋的排布等辅助结构;
建模过程中优先以插针的排布基准作为整个零件的坐标系原点,将插针的安装面与PCB安装面重合,方便后续导入板卡装配时直接对位,不需要额外调整坐标位置。实际工程应用中,这类立式SATA插座常布置在PCB板的边缘位置,插口朝向板外,方便外部存储设备的线缆插接,建模时预留的塑壳外围安全间隙符合板卡布局的通用规范,插座与周边电容、电阻等表贴元件的最小距离满足焊接工艺的间距要求,不会出现元件干涉或者焊接连锡的问题。针对工业场景的使用需求,模型还原的塑壳壁厚满足耐温要求,可以承受波峰焊时的高温冲击,不会出现高温变形的问题,插针的根部做了加宽处理,提升了插针与塑壳的结合力,多次插拔后插针不会出现松动退针的情况。
