Shruthi与SMR4 mkII合成器模块结构设计

本次呈现的是模块化合成器核心控制单元的三维结构设计，对应Shruthi与SMR4 mkII组合的PU版本硬件形态，这类设备主要应用于专业音乐制作、现场电子演出、声音实验室研发等场景，是模拟合成器系统里承担音色生成、参数调节、信号路由的核心功能模块。从实际使用场景来看，这类eurorack标准的合成器模块需要嵌入标准机架系统中，和其他滤波、振荡、效果模块协同工作，因此设计阶段首先要匹配通用模块化合成器的安装尺寸规范，面板宽度、安装孔位间距、背部电路板的伸出长度都严格遵循行业通用的机架安装边界，确保可以和市面上主流的模块化合成器机箱兼容，不会出现安装干涉、接插件对位偏差的问题。

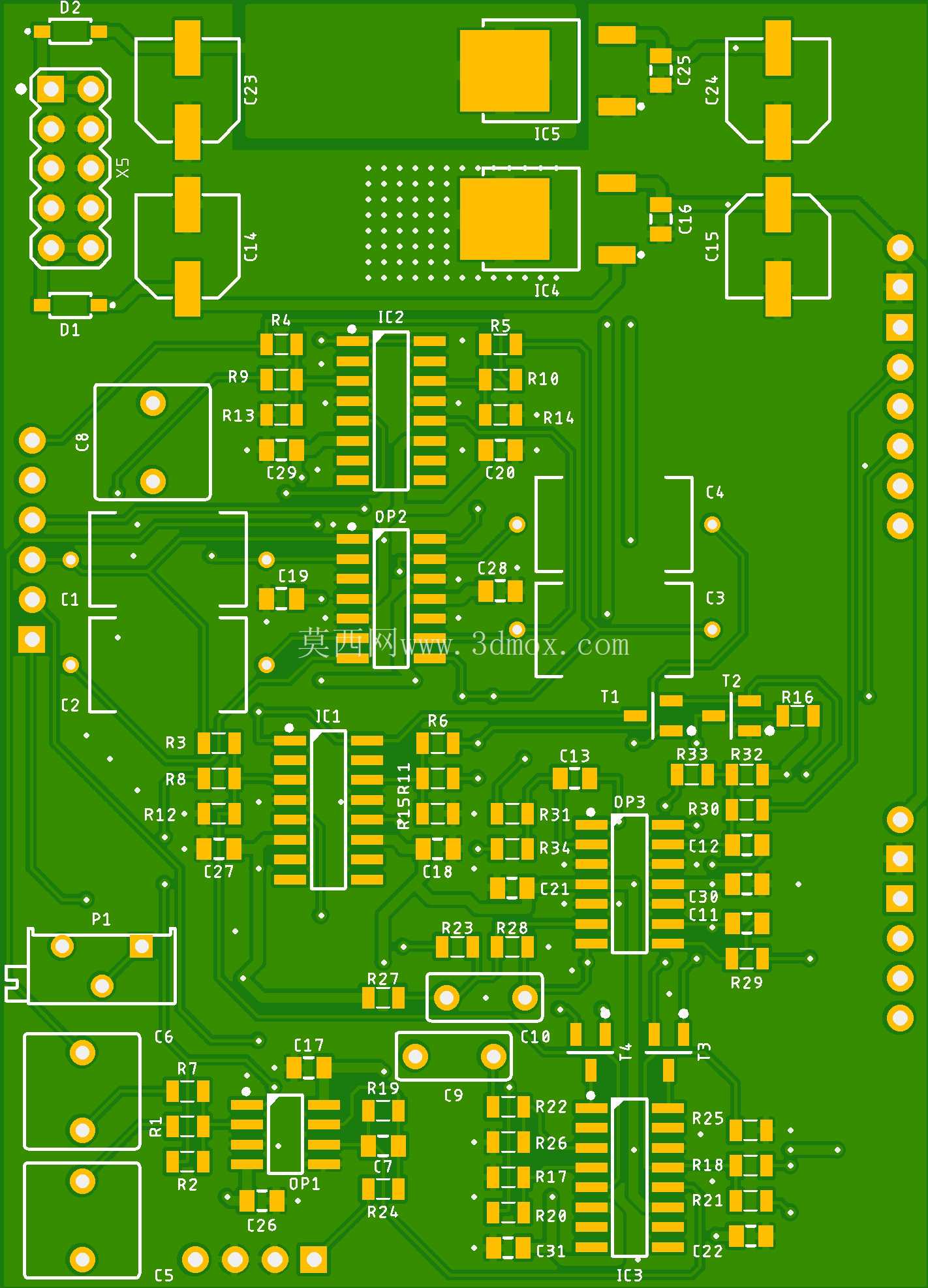

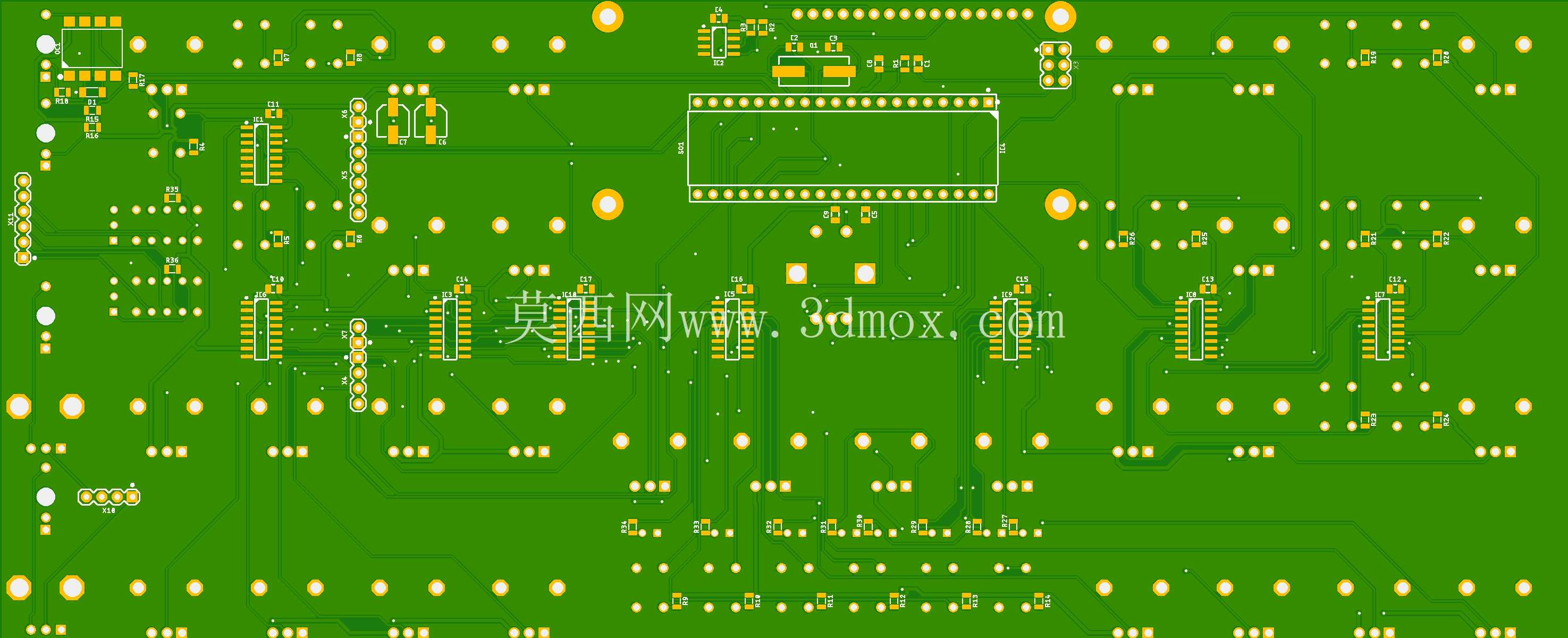

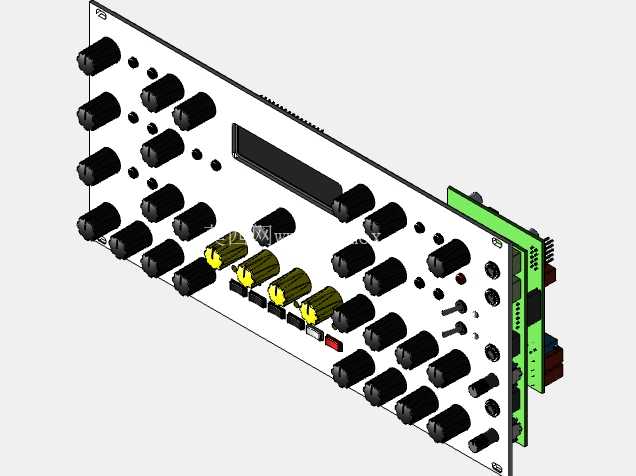

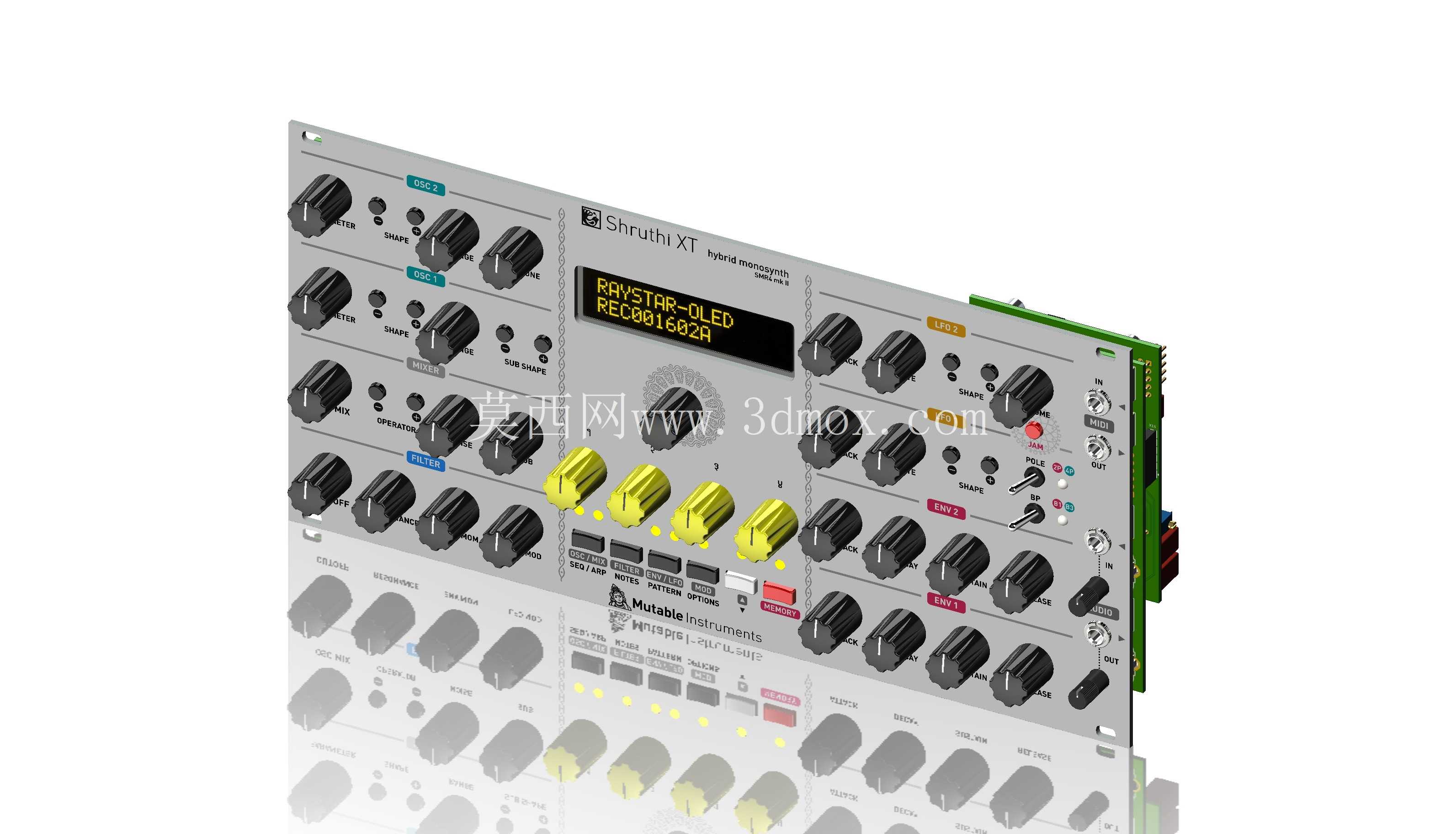

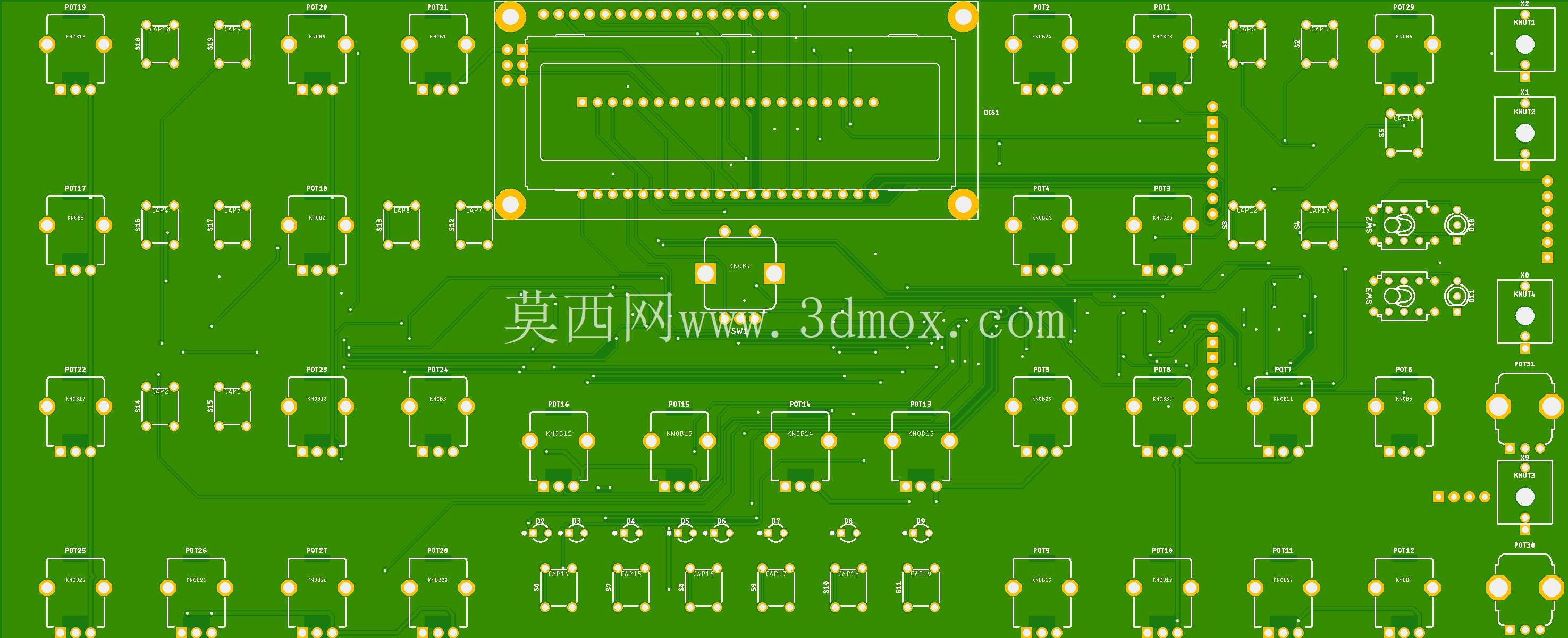

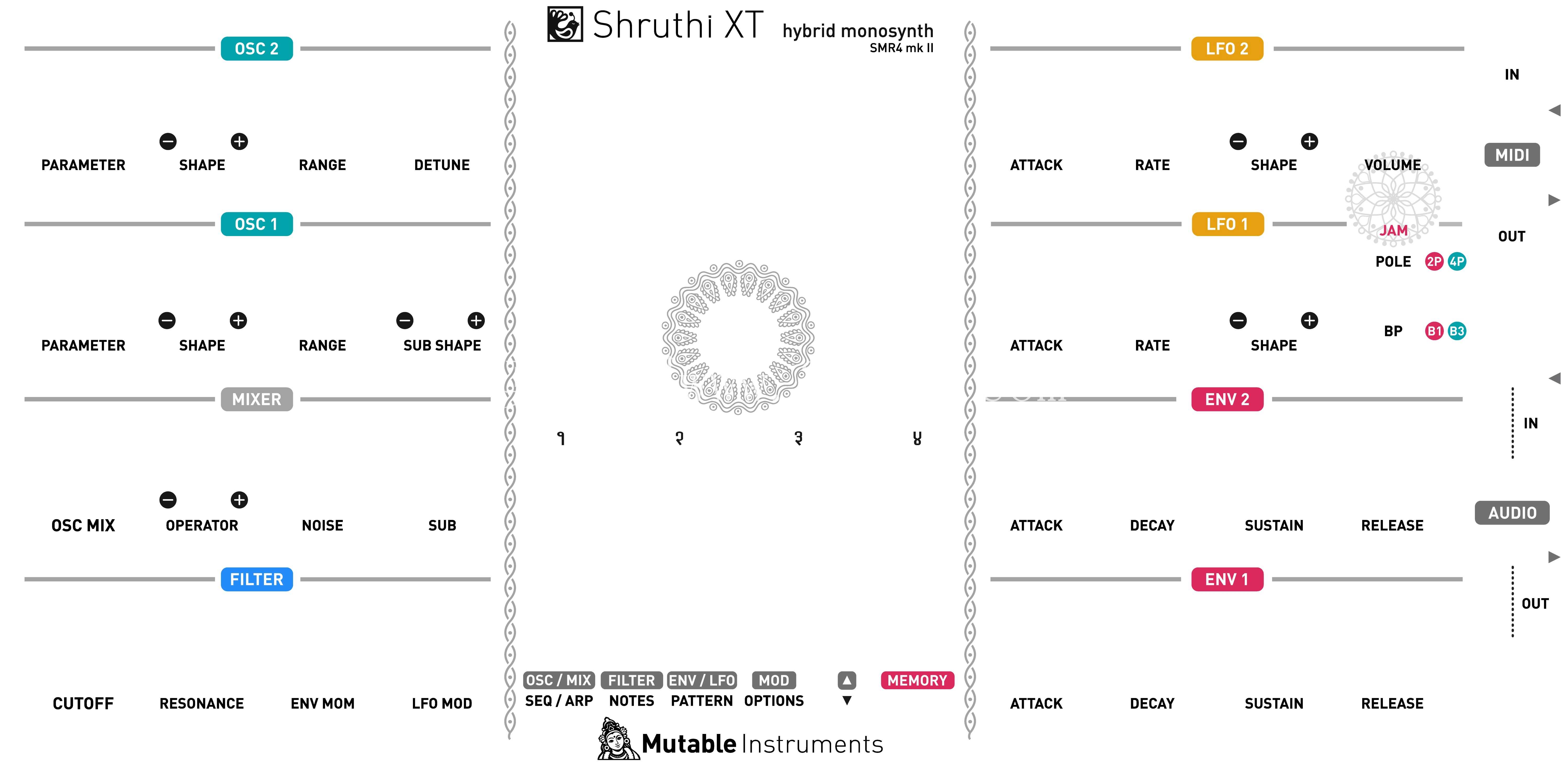

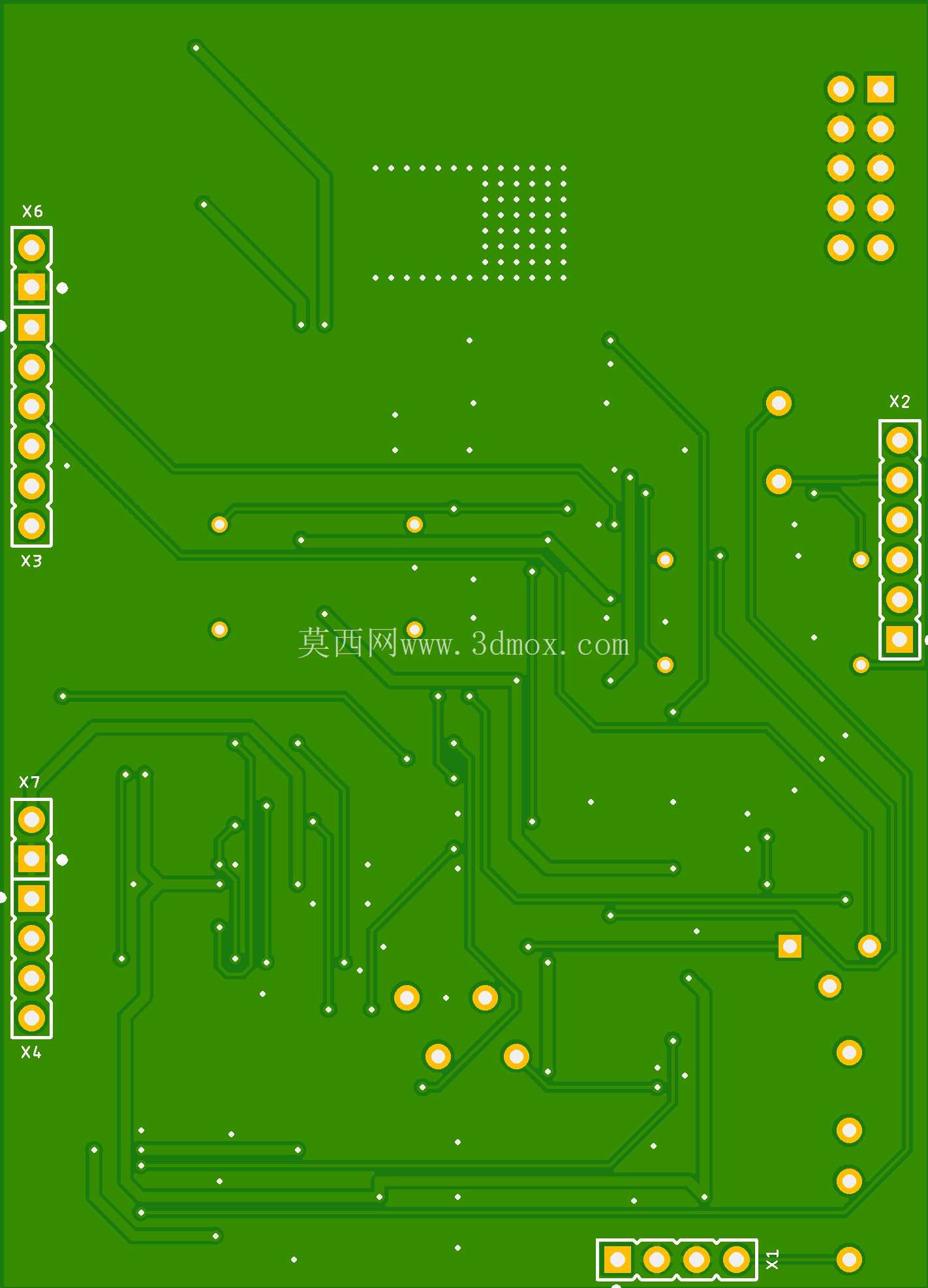

从功能特性来看，该模块面板上集成了多组调节控件，包括多列黑色旋转电位器旋钮、四枚黄色功能调节旋钮、OLED显示窗口、多组拨动开关、状态指示灯以及信号接口。每一组控件的布局都经过实际操作逻辑优化，高频使用的参数调节旋钮布置在面板左侧与中部的易操作区域，黄色标识的功能旋钮对应核心音色塑形参数，放置在面板视觉中心位置，方便演出时快速盲操作；显示窗口布置在旋钮组上方，实时反馈当前参数数值、预设存储位置信息，避免调节时的参数误判；背部的电路板布局充分考虑了信号屏蔽需求，模拟信号通路与数字控制电路做了分区排布，减少数字信号对模拟音频通路的干扰，接插件位置对应机箱背部的走线空间，预留了足够的线缆插拔操作余量，不会出现线缆弯折半径不足导致的接触不良问题。

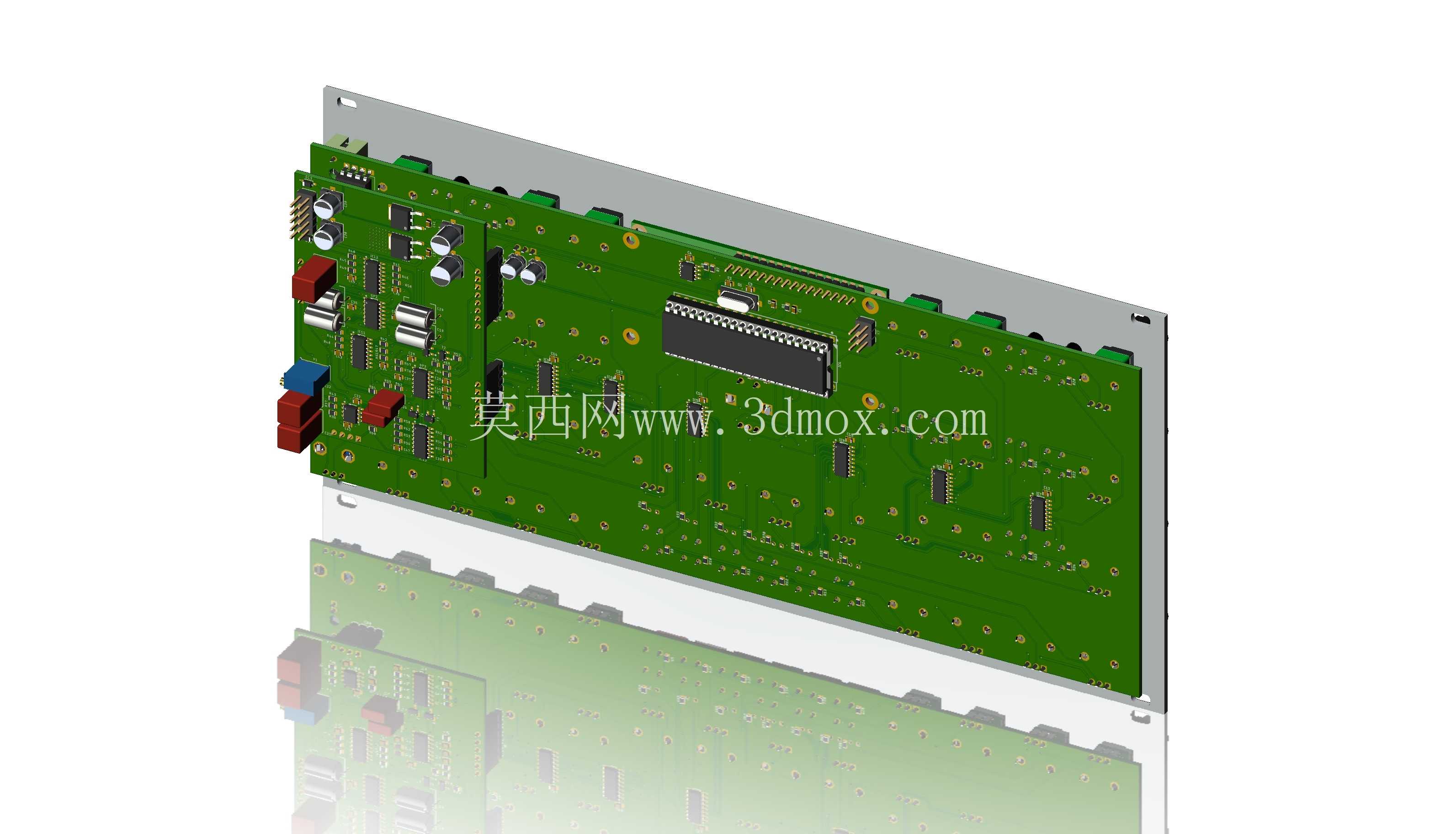

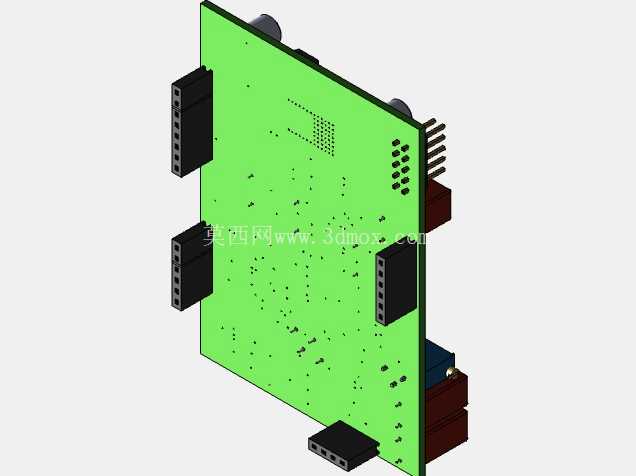

设计思路上，整个模型还原了真实硬件的装配层级，从最外层的金属拉丝面板、到中层的控件固定支架、再到内层的PCB电路板、板载电子元件、侧边的固定安装耳，每一层的装配关系都按照实际生产的装配顺序搭建，面板上的字符标识位置、旋钮的防滑纹理细节、开关的拨动手柄尺寸都和真实硬件保持一致，方便结构设计人员参考这类电子乐器的面板布局逻辑，也能为音频设备的结构开发提供可参照的控件排布方案。在尺寸边界上，面板厚度采用标准的1.5mm铝合金板材参数，旋钮突出面板的高度控制在18mm以内，避免相邻模块安装时出现旋钮磕碰的问题，背部电路板距离面板的安装高度为22mm，预留了板载电容、接口元件的安装空间，整体模块深度控制在45mm以内，适配绝大多数浅型eurorack机箱的安装深度要求，不会出现背部顶到机箱底板的情况。

从工程落地的角度看，这类模块的结构设计需要兼顾操作手感与装配可靠性，每一个旋钮的安装轴位都对应PCB上的电位器焊盘位置，偏差控制在0.1mm以内，避免装配时出现旋钮轴歪斜、转动卡滞的问题；面板上的开孔尺寸按照控件的实际安装直径预留，电位器开孔直径9mm，拨动开关开孔尺寸6mm*12mm，显示窗口的开孔匹配OLED屏幕的可视区域，同时预留了屏幕固定的卡扣位置；侧边的安装耳上预留M3螺丝固定孔，孔位间距和标准机架的横梁孔位完全对齐，安装时不需要额外打孔调整。整个模型的结构细节还原了量产硬件的工艺特征，面板边缘做了C0.5的倒角处理，避免安装时划伤操作人员，电路板边缘做了工艺边预留，满足SMT贴片生产的工艺要求，板载元件的高度都做了干涉检查，确保合盖装配时没有元件挤压、触碰面板的问题，对于从事音频设备结构设计、电子乐器开发的工程人员来说，这类模型可以直观参考成熟产品的控件布局、装配层级、尺寸边界设定，减少前期方案验证时的试错成本。
