手动偏心式台式压力机结构设计

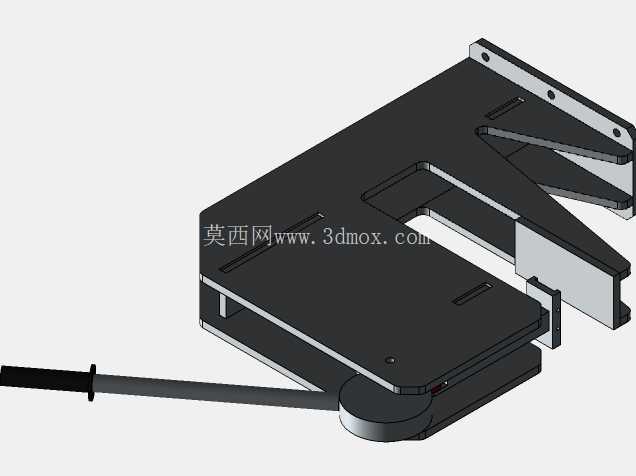

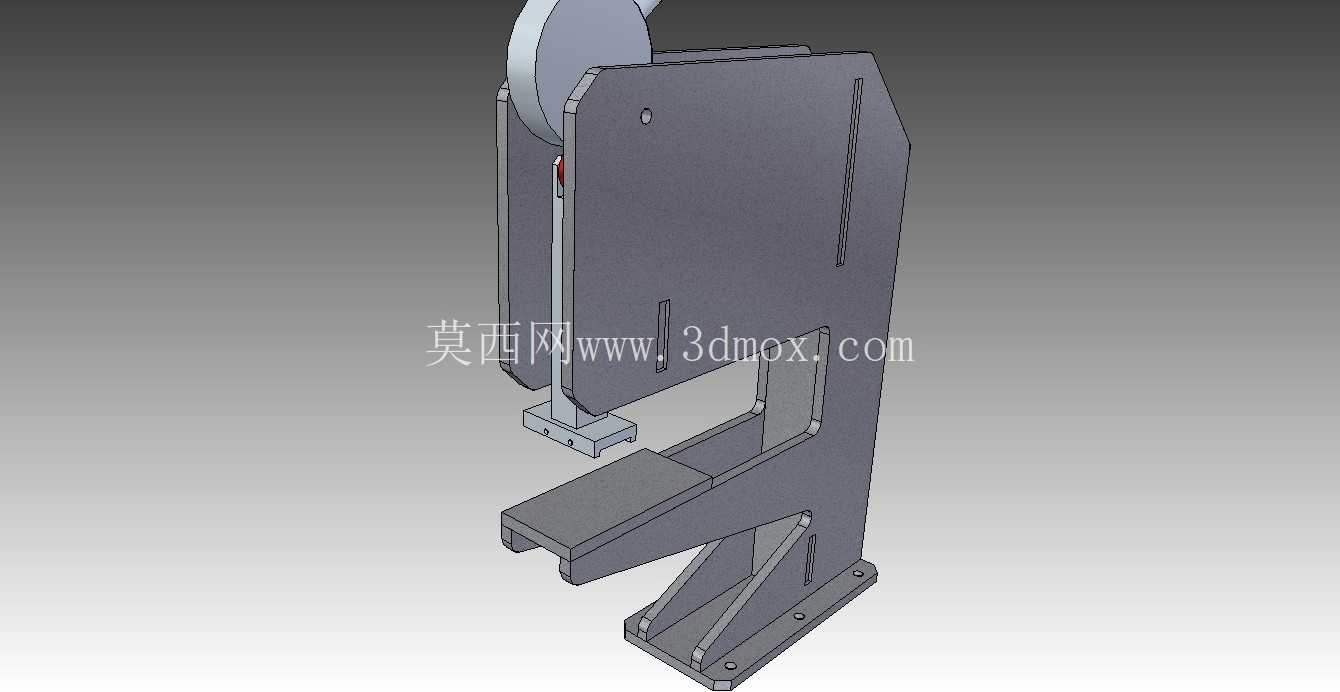

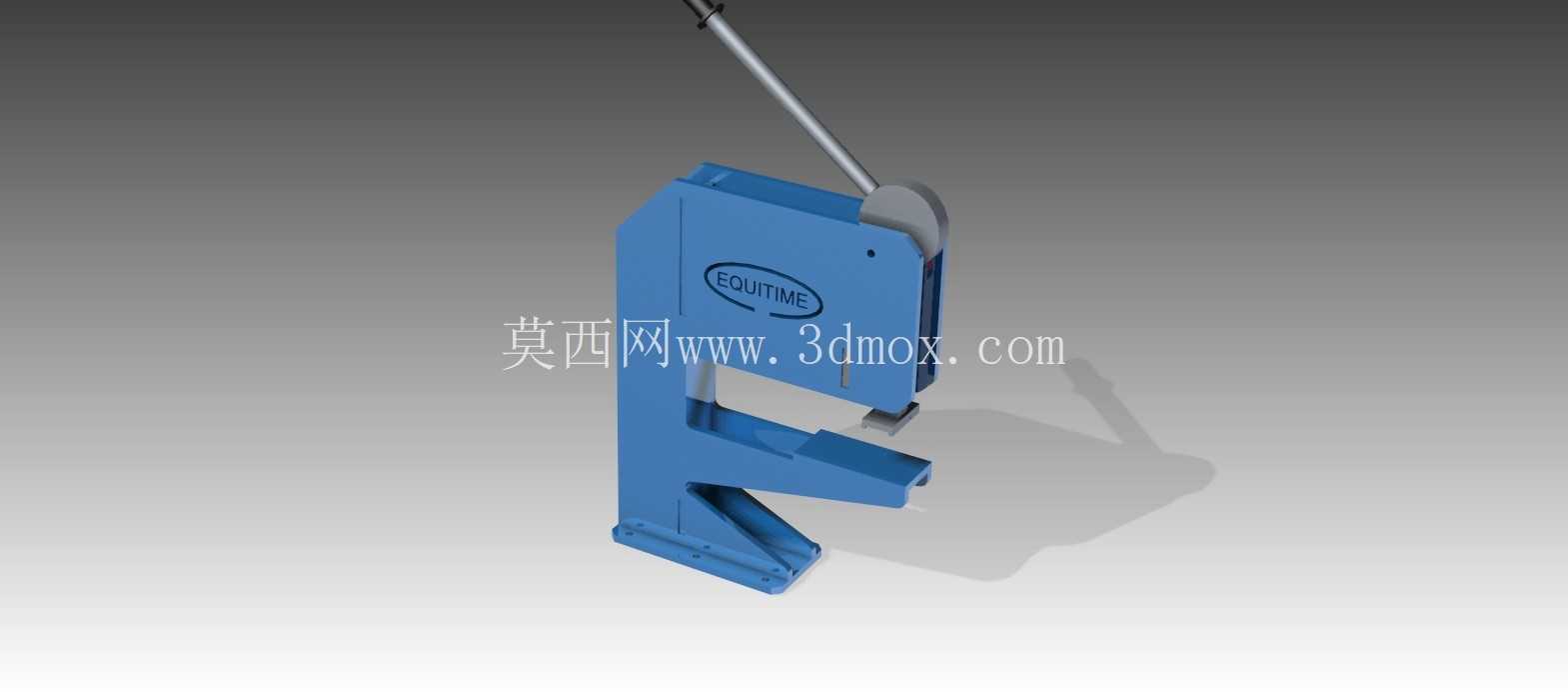

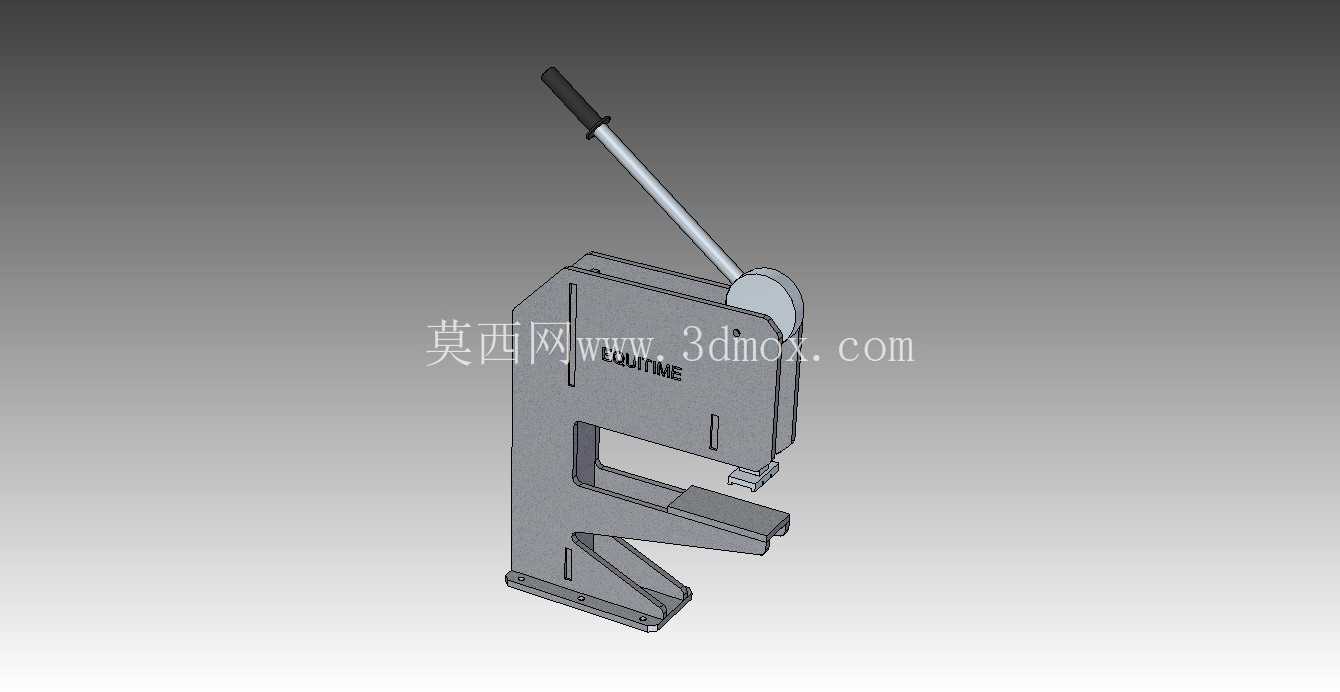

这款手动偏心压力机的三维结构，完全围绕小型加工场景的实际作业需求搭建，没有冗余的装饰性设计，每一处结构都对应实际生产中的操作痛点。从应用场景来看，这类设备多布置在小型机加工车间的工位旁、五金维修作坊的操作台面上，或是电子装配线的端部工位，用来完成小尺寸零件的压装、薄金属片的冲裁、五金件的铆接、塑料件的压合等工序，不需要外接气源或电源，完全依靠人力操作，适合没有配套动力源的零散加工场景，也能在临时维修、小批量试制的场合快速投入使用，不需要复杂的安装调试流程。

从功能特性来看，设备采用偏心轮传动结构，操作杆带动偏心轴转动时，滑块会沿着机身的竖直导向槽做直线往复运动，相比传统的螺杆式手压机，这种结构的下压行程固定，压力输出更稳定，不会因为操作人员的施力角度偏差导致压装位置偏移。机身采用立式悬臂结构，喉口深度预留了足够的操作空间，操作人员可以方便地将工件放到工作台面上，不需要从狭窄的缝隙里塞料，对于尺寸稍大的条形工件，也能跨过喉口完成局部压装作业。操作杆的长度经过力学优化，操作人员只需要施加较小的握力，就能在滑块端获得足够的压装力，长时间操作也不容易产生肌肉疲劳，手柄末端做了防滑处理，即使手上沾有少量切削液或油污，也不会出现打滑脱手的情况。

设计思路上，整个机身采用一体式折弯焊接结构，主体板材厚度足够承受额定压力下的形变，底座上预留了四个螺栓安装孔，可以直接固定在木质或钢制工作台面上，避免作业时机身出现晃动偏移。导向部位设计了可拆卸的耐磨衬板，长期使用出现磨损后，只需要更换衬板就能恢复导向精度，不需要整体更换机身部件，大幅降低了后期维护成本。滑块的下端预留了标准的模具安装槽，可以根据不同的作业需求更换压头、冲头、铆接头等不同工装，适配多品类的小批量加工需求，不需要为每一种工序单独配置设备。工作台面做了平整化处理，表面粗糙度控制在合理范围内，放置工件时不会因为台面凹凸导致定位偏差，台面上还预留了T型槽的安装位置，方便加装简易定位夹具，提升重复压装的位置精度。

从安装边界和尺寸来看，设备整体占地面积不足0.1平方米，底座的安装孔位间距适配常规的工作台安装尺寸，整体高度控制在成年人站立操作的舒适区间，操作杆的最大摆动范围不会超出机身侧面过多，不会和工位旁的其他工具、物料架产生干涉。滑块的最大行程满足小型零件的压装需求，闭合高度可以通过偏心轴的初始位置微调，适配不同高度的工件加工需求。整个设备的重心落在底座中心位置，即使不打膨胀螺栓固定，在额定压力范围内作业也不会出现倾翻风险，对于需要经常移动设备的临时加工场景，也可以直接搬移到需要的位置快速投入使用。

在结构细节上，偏心轴和机身的连接部位采用了自润滑轴承，不需要频繁加注润滑油也能保持顺畅转动，避免长期使用后出现转动卡滞的问题。机身侧面的品牌标识区域做了凹陷设计，不会因为工件磕碰导致标识磨损，同时也能作为机身的加强筋结构，提升机身的整体刚性，减少压装作业时的机身形变。滑块的回程依靠内置的复位弹簧完成，操作人员松开操作杆后，滑块会自动回到上限位位置，不需要手动抬升操作杆，简化了操作流程，提升了连续作业的效率。整个设备的外露部件都做了圆角处理，没有尖锐的棱角，避免操作人员上下料时被划伤，符合小型加工设备的安全设计要求。
