基于劈柴机改造的卧式废纸压块设备结构

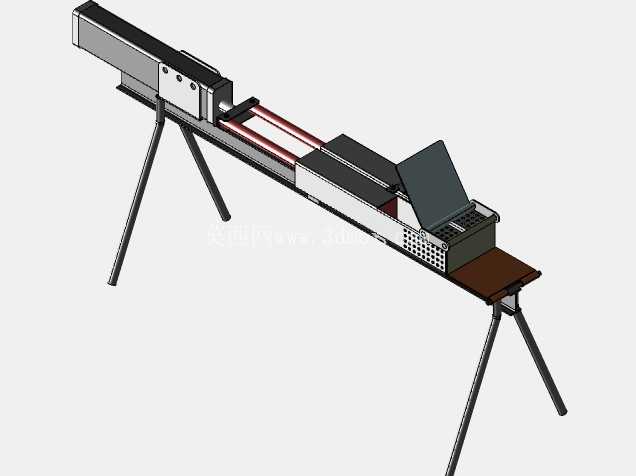

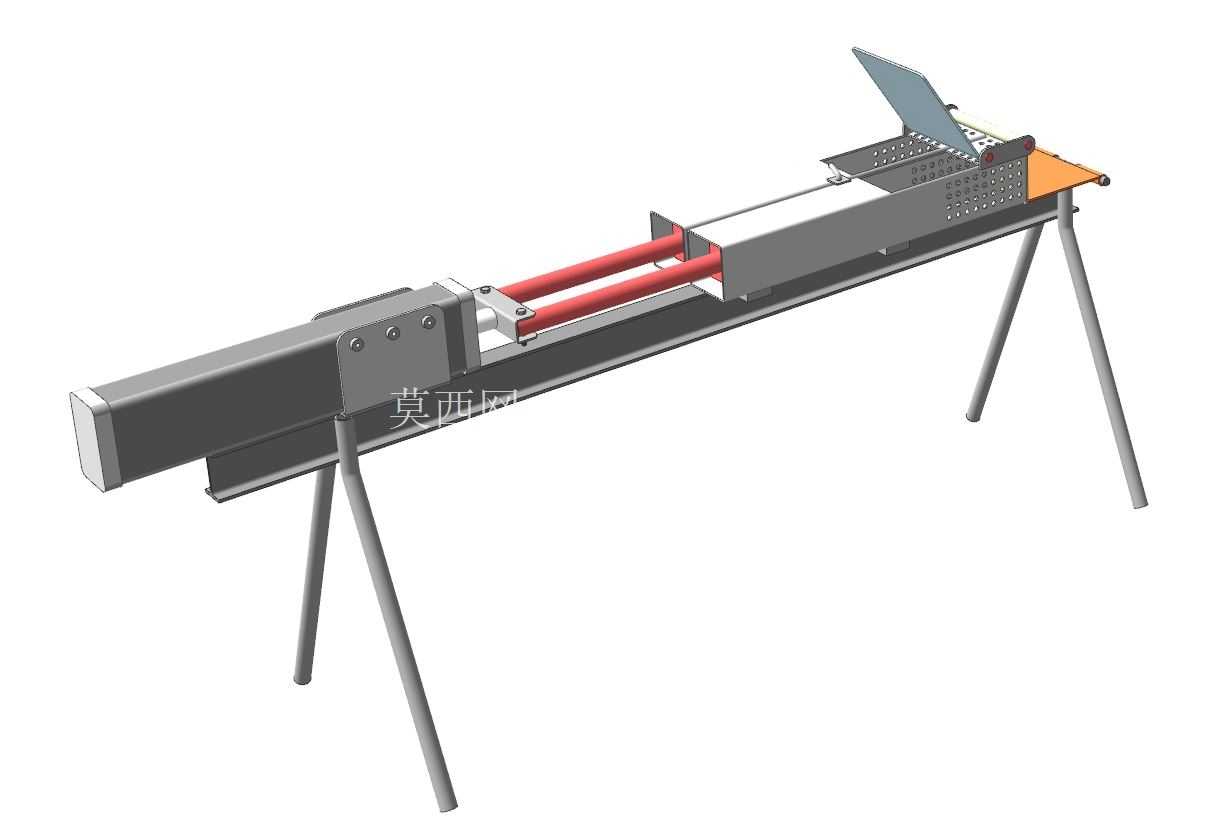

　　这款卧式压块设备的结构设计，核心是依托现有劈柴机的成熟机架与液压动力单元做功能拓展，针对零散废纸、轻薄纸质废料的减容处理场景做适配，没有额外重新搭建动力与承载框架，大幅降低了非标设备的设计与制造成本，适合小型废品回收站、文印中心、包装加工车间这类产生零散纸质废料、日处理量不大的场景使用。从结构布局来看，设备采用长条形卧式承载框架，整体通过三条支腿形成稳定的三角支撑结构，支腿采用圆管型材焊接，底部直接接触地面，不需要额外做预埋固定，可根据场地需求灵活挪动位置，适配小面积作业区域的摆放需求，整体安装边界宽度控制在0.8米以内，长度约2.2米，作业时预留0.5米的上料操作空间即可正常使用，不需要占用大面积的作业场地。设备的核心压缩单元采用双液压杆同步驱动的结构，两根平行布置的液压油缸固定在机架的进料端侧方，油缸推杆连接水平布置的压料推板，推板与长条形压料槽的内壁做间隙配合，间隙控制在3mm以内，既避免推板运动时卡滞，也能防止细碎纸屑卡入推板与槽壁的缝隙中，压料槽的截面为矩形，槽体侧壁采用冲孔钢板制作，压缩过程中纸屑夹带的空气可以通过侧壁孔洞排出，避免压缩腔内憋气导致压块回弹、成型密度不足的问题。

　　压料槽的末端设置可翻转的出料挡盖，挡盖通过铰接结构与槽体连接，上料时挡盖向上翻起作为导料板，引导废纸落入压料槽内，压缩作业时挡盖闭合锁止，承受压块过程中的轴向反力，压缩完成后解锁挡盖，液压杆继续推进即可将成型的纸块从槽体末端推出，不需要额外设置顶出机构，简化了整体结构。设备的动力单元直接沿用劈柴机的液压动力系统，液压管路沿机架侧壁布置，避开人员操作的上料区域，防止作业过程中磕碰管路造成泄漏，操作手柄设置在机架侧方靠近出料端的位置，操作人员站在侧方即可完成上料、压缩、出料的全流程操作，作业时肢体不会进入压料槽的运动行程范围内，满足基础的作业安全要求。

　　从设计思路来看，这款结构没有追求过高的压缩比与处理效率，而是优先依托现有成熟设备的结构做功能复用，所有受力部件都沿用原有劈柴机的强度设计，不需要重新做受力校核与材料选型，压料槽的钢板厚度、液压杆的推力参数都与原有劈柴机的劈切作业需求匹配，完全可以满足纸质废料压缩所需的压力要求，纸质废料压缩后的密度可以达到0.4t/m³左右，能够将零散的废纸压缩为规整的矩形块，方便后续的存储、转运与回收处理。设备的上料口设置在压料槽靠近液压杆的一侧，上料高度约0.9米，符合人工站立上料的舒适高度，不需要操作人员弯腰或者登高作业，单次上料可以投放约0.02立方米的松散废纸，经过3-4次往复压缩即可形成一块成型的纸块，单块重量约5kg，方便人工搬运码放。

　　机架的支腿与主框架采用焊接连接，连接处设置三角形加强筋，避免长期承受压缩反力导致支腿变形、框架开焊，压料槽的底部与主框架之间采用螺栓连接，后期如果需要处理其他类型的轻薄废料，比如塑料薄膜、包装泡沫，可以快速更换对应尺寸的压料槽，拓展设备的适用范围。整个结构没有复杂的电控元件，全部采用液压驱动与机械锁止结构，故障率低，日常维护只需要定期检查液压油位、紧固连接螺栓即可，不需要专业的电控维修人员，适合非专业场景下的长期使用。
