多轮组带转向功能悬架臂结构设计

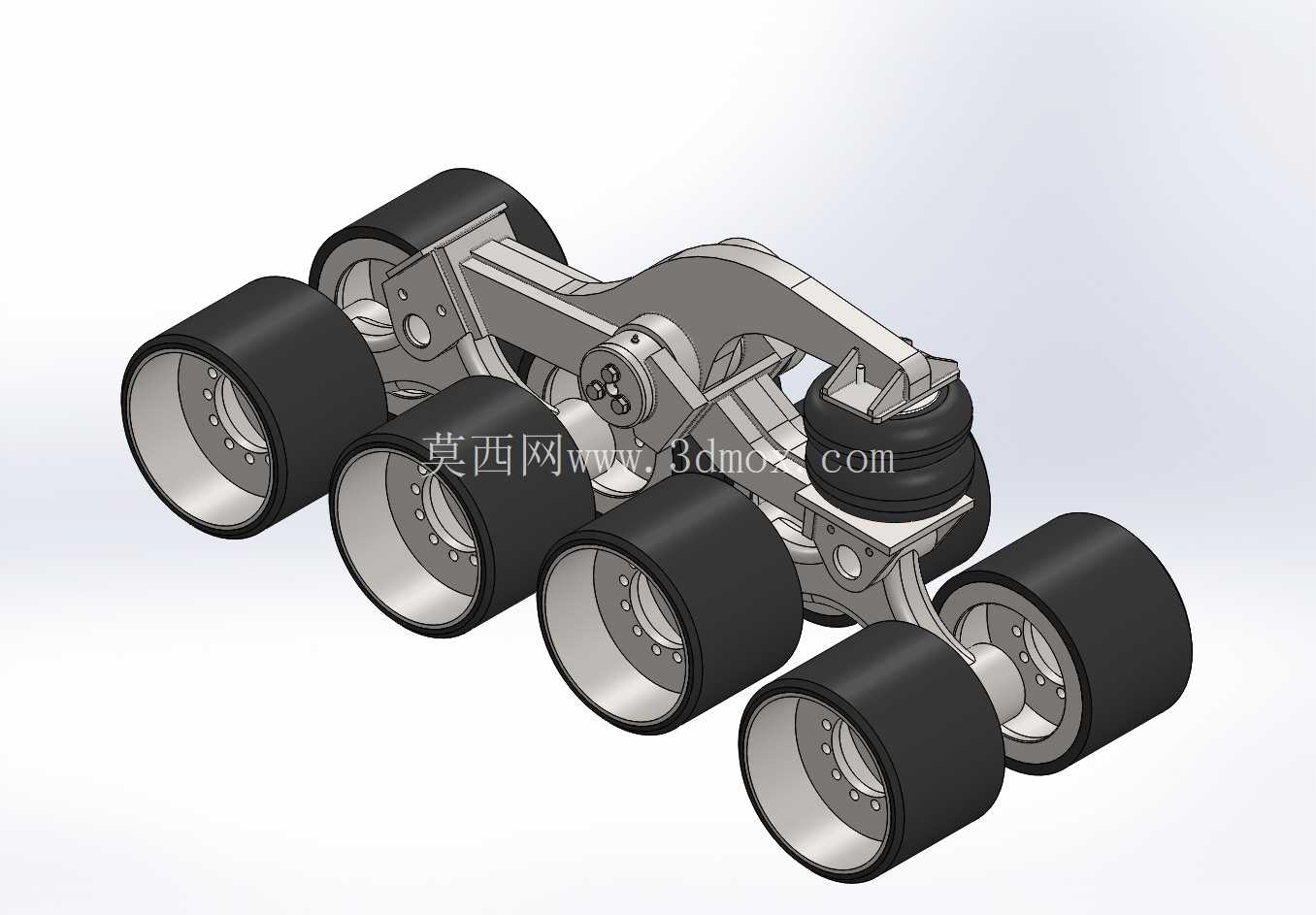

　　该结构为重型行走设备配套的多轮组转向悬架臂，主要应用于大载荷场内转运车辆、重型AGV、重载堆垛设备以及特种工程行走机械的底盘行走系统中，核心作用是在保证整机承载能力的前提下，实现小半径转向动作，同时缓冲路面不平整带来的冲击，避免单轮载荷超限引发的轮组损坏或结构变形。从结构布局来看，该悬架臂采用单侧六轮的排布方式，轮组分两列对称布置在摆臂两侧，每列三个承重轮沿行走方向依次排列，这种排布方式能够将上部传递的垂向载荷均匀分散到六个轮胎接触面上，大幅降低单轮接地比压，适配厂区环氧地坪、硬化水泥路面甚至轻度不平整的户外作业路面，避免重载工况下轮压过大损伤作业场地地面，同时也能减少单个轮胎遇到凸起或凹陷时对上部车架的冲击传递。

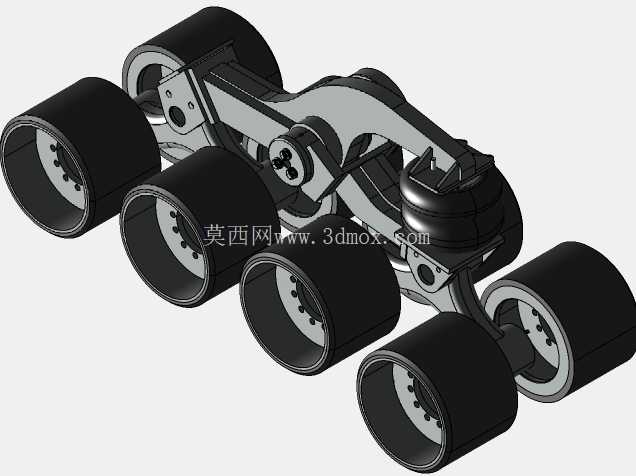

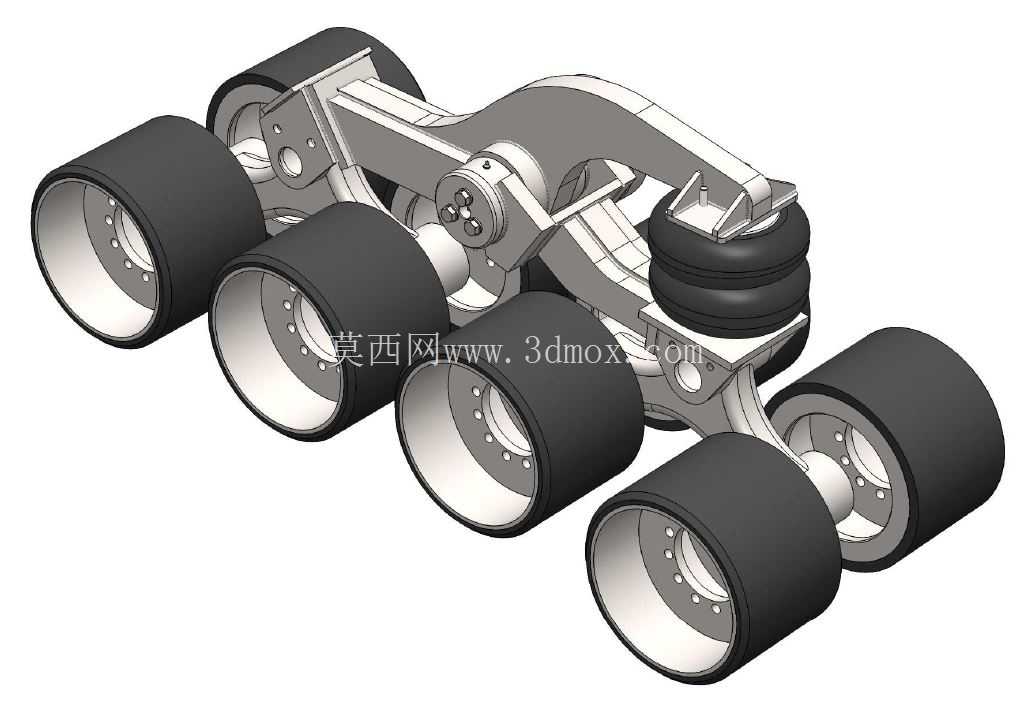

　　转向功能的实现依托摆臂上部的回转铰接结构，铰接点集成了耐磨衬套与限位结构，既可以保证悬架臂整体绕铰接点完成转向动作，又能限制最大转向角度，避免转向过度引发轮组与车架周边结构发生运动干涉。摆臂的主体结构采用高强度铸钢件一体化成型，铰接安装位、轮轴安装座均在铸造基础上做了二次机加工，保证各安装面的形位公差满足装配要求，轮轴与摆臂的连接采用过盈配合加横向防转销的结构，能够承受重载行走过程中轮组传递的径向力与启动、制动时的轴向冲击力，避免长期交变载荷下轮轴出现松脱或断裂。上部的缓冲元件采用橡胶空气弹簧结构，安装位预留了标准的气嘴接口与安装法兰，可根据整机实际载荷需求调整充气压力，匹配不同载重等级下的缓冲刚度，相比传统钢板弹簧结构，该缓冲结构占用竖向空间更小，缓冲行程更长，能够在轮组经过路面接缝、小型障碍物时快速吸收冲击能量，保证上部搭载的设备运行平稳，避免精密部件受振动影响出现精度偏差。

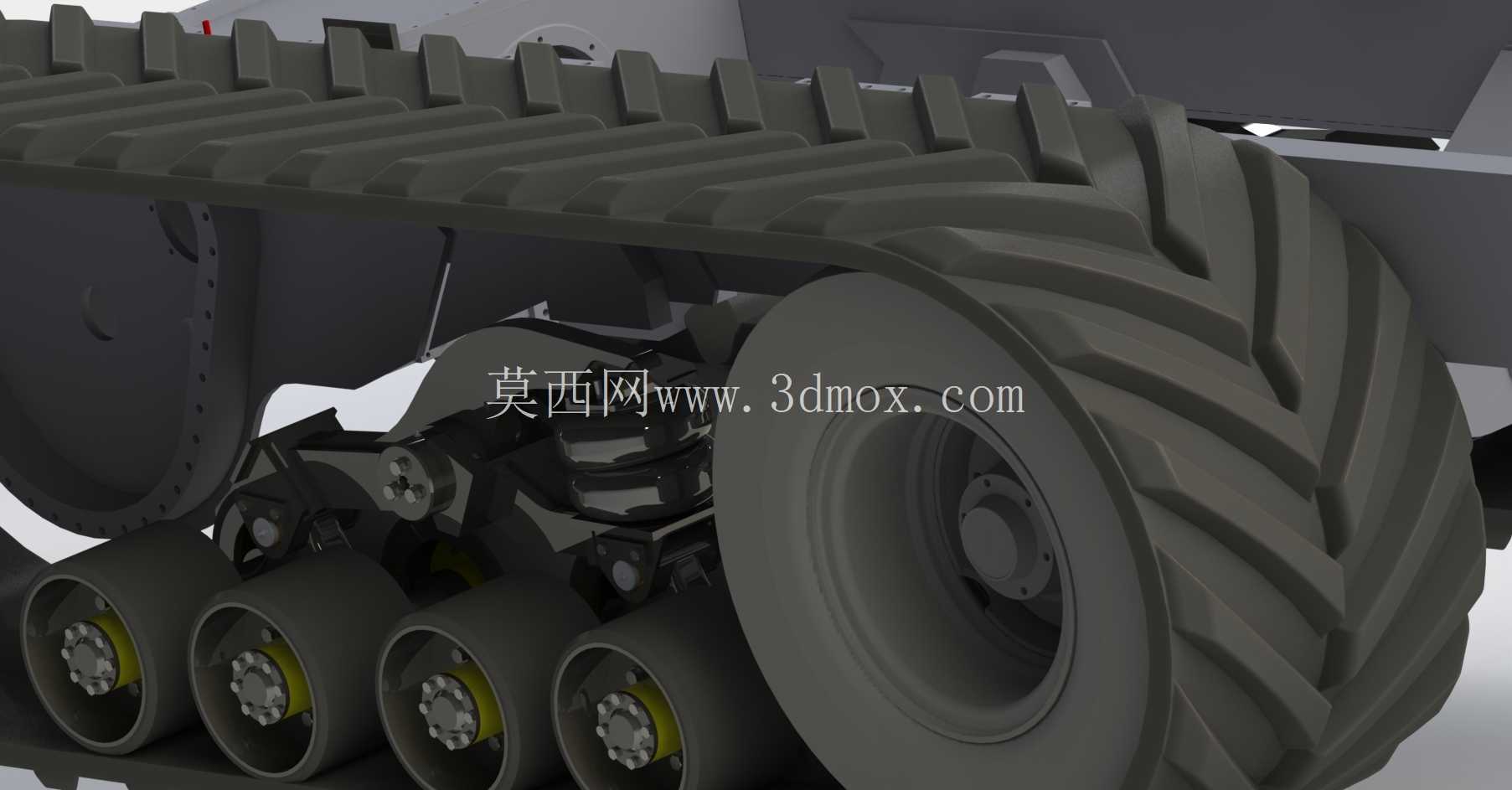

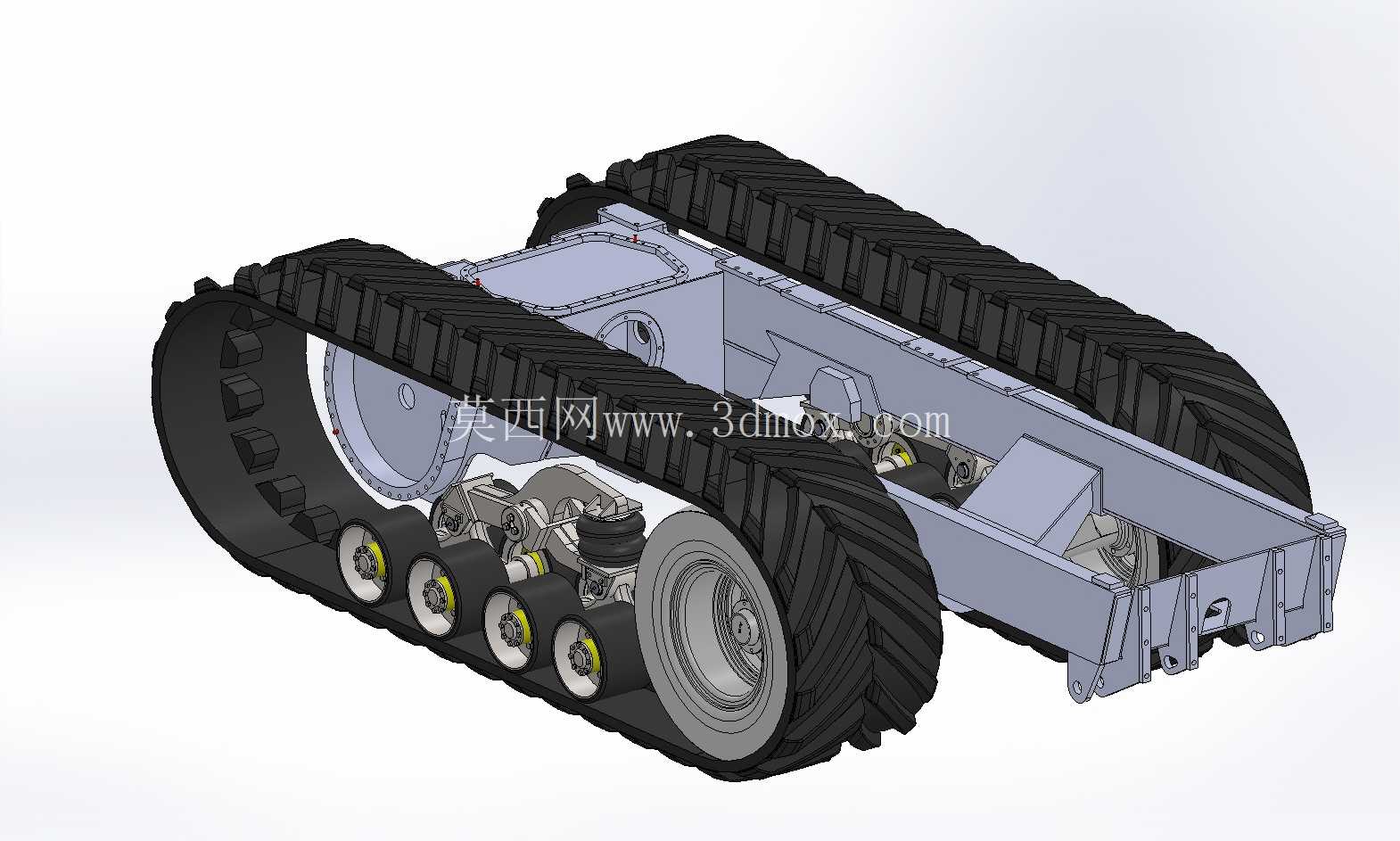

　　在安装边界设计上，上部铰接座的安装孔位采用对称排布设计，中心距与安装面平面度均按照通用重载底盘的安装标准做了适配，可直接匹配多数10-20吨级重载行走底盘的安装接口，无需额外做转接支架设计；轮组的轮胎采用实心橡胶结构，轮辋为钢制焊接件，轮辋与轮胎的结合面做了防滑滚花处理，避免大扭矩传递时轮胎与轮辋发生相对滑动；摆臂的下部预留了转向驱动油缸的铰接安装点，可直接配套液压转向系统，通过油缸的伸缩推动悬架臂绕主销转动，实现整机的转向动作，转向过程中各轮组的转角通过摆臂的结构参数做了匹配优化，保证转向时所有轮胎均做纯滚动运动，减少轮胎的异常磨损。

　　设计过程中针对各铰接点的运动间隙做了公差匹配，耐磨衬套选用自润滑铜基石墨材质，日常使用过程中无需频繁加注润滑脂即可保证铰接部位转动顺畅，减少维护工作量；整体结构做了有限元受力校核，在1.5倍额定载荷的工况下，摆臂主体的最大应力均低于材料的屈服强度，安全系数满足重载行走设备的设计规范，同时对转向过程中的运动包络做了全行程模拟，确认在最大转向角度下，轮组、摆臂与上部车架、周边管线均无干涉风险，可直接用于整机的装配集成。
