工业储罐支撑钢平台结构设计

这套储罐支撑钢平台，核心服务于化工、粮油加工、环保水处理等行业的立式储料罐体布设场景，这类场景中，不少工艺要求罐体出料口距离地面预留足够的净空高度，用来安装出料阀门、输送泵组、计量设备或是管路转接组件，直接落地放置的罐体无法满足这类工艺排布需求，就需要这类架空支撑结构来托举罐体，同时给运维人员提供稳定的操作空间。

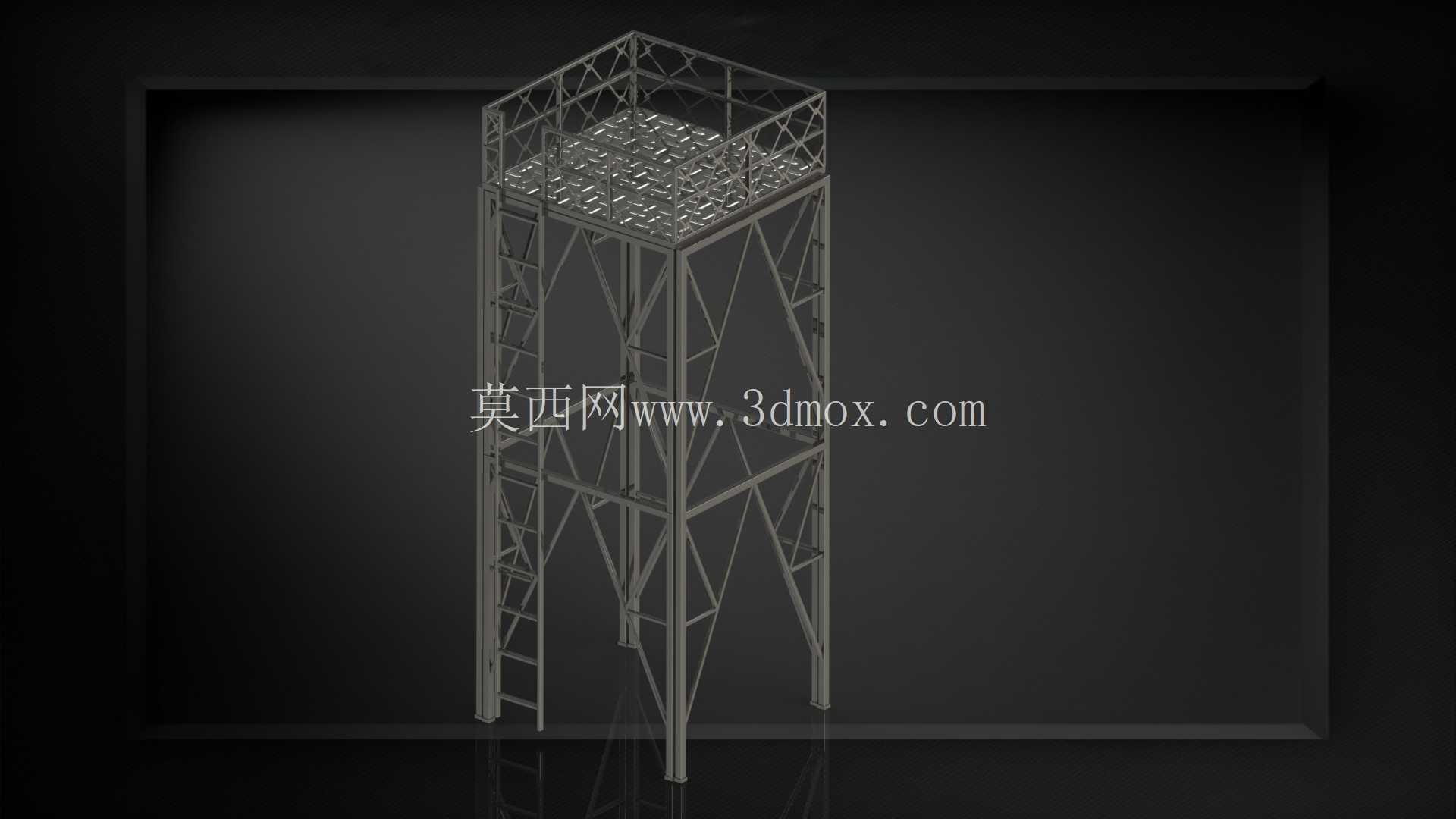

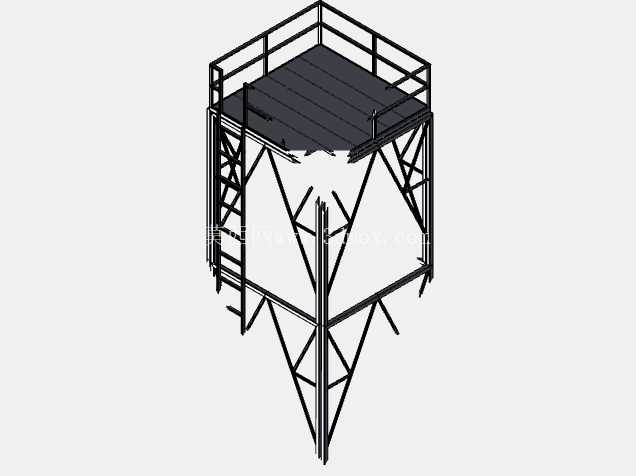

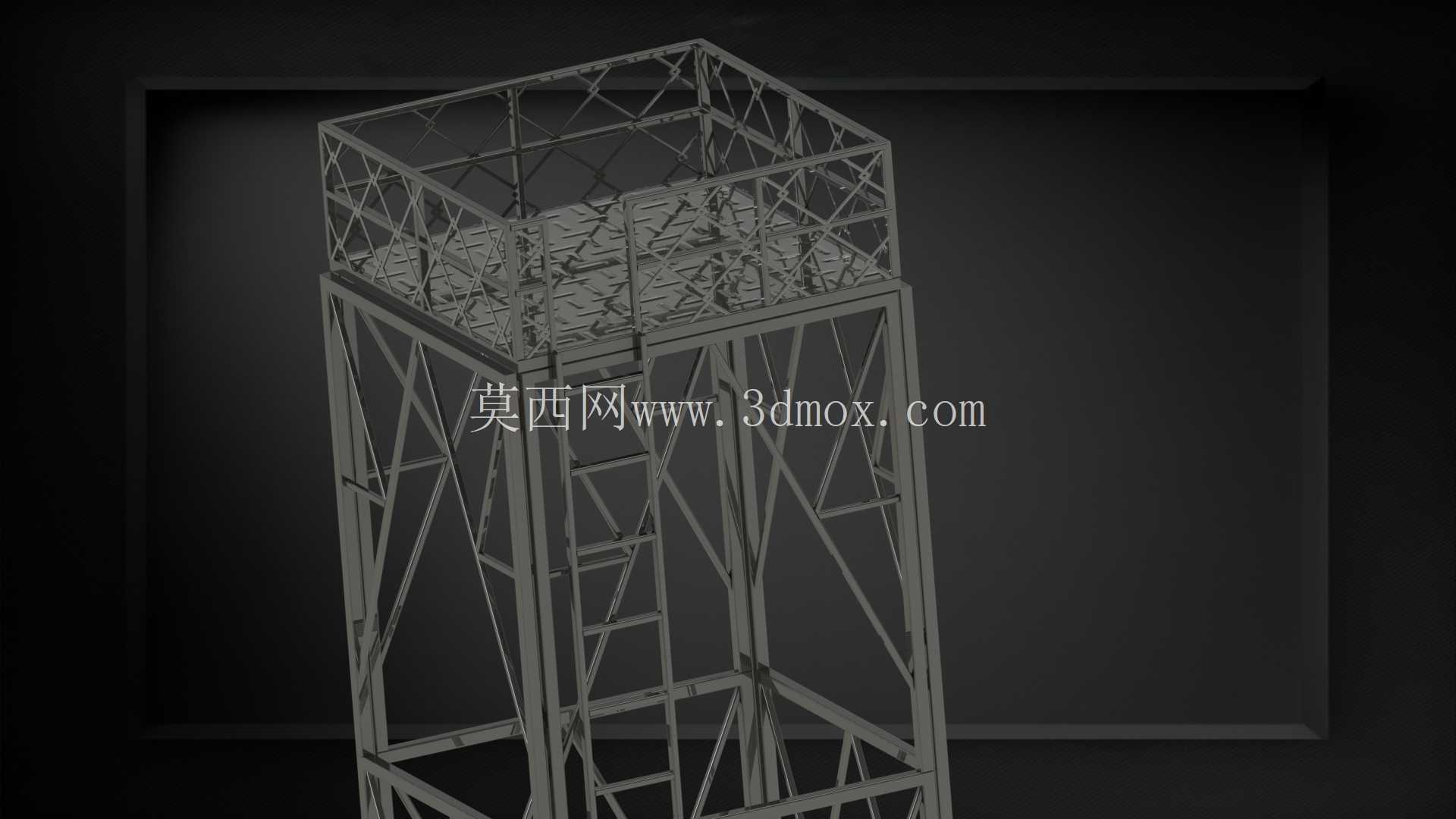

从实际使用需求出发，平台的顶面尺寸设定为2900毫米见方，刚好适配直径2.5米到2.8米的立式圆形储罐，或是同等占地尺寸的方形储料仓，平台顶面距离地面的总高度为6000毫米，这个高度是经过多场景适配验证的：下方预留的净空可以轻松容纳常规的离心泵、转子泵等输送设备，也能满足管路法兰连接、阀门操作的空间要求，不会出现人员操作时碰头、设备安装时空间不足的问题。平台顶面铺设的是防滑钢格板，相比花纹钢板，钢格板的自重更轻，镂空的结构不会积存雨水、积料或是检修时掉落的杂物，防滑性能也能满足雨雪天气、或是有少量物料洒落场景下的运维行走安全要求，顶面四周设置了高度符合安全规范的防护栏杆，栏杆底部带有挡脚板，避免工具、小零件从平台边缘掉落砸伤下方作业人员。

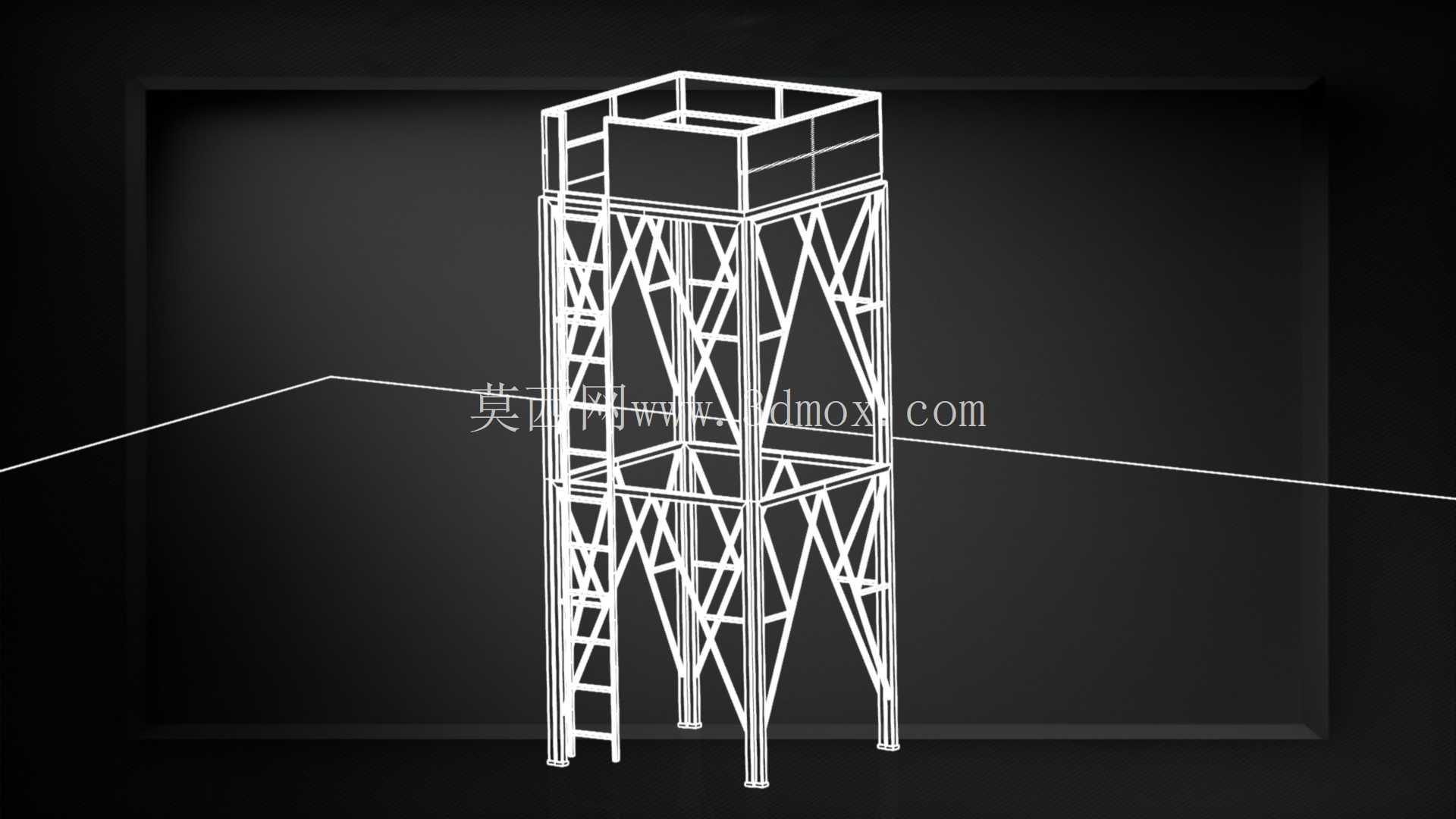

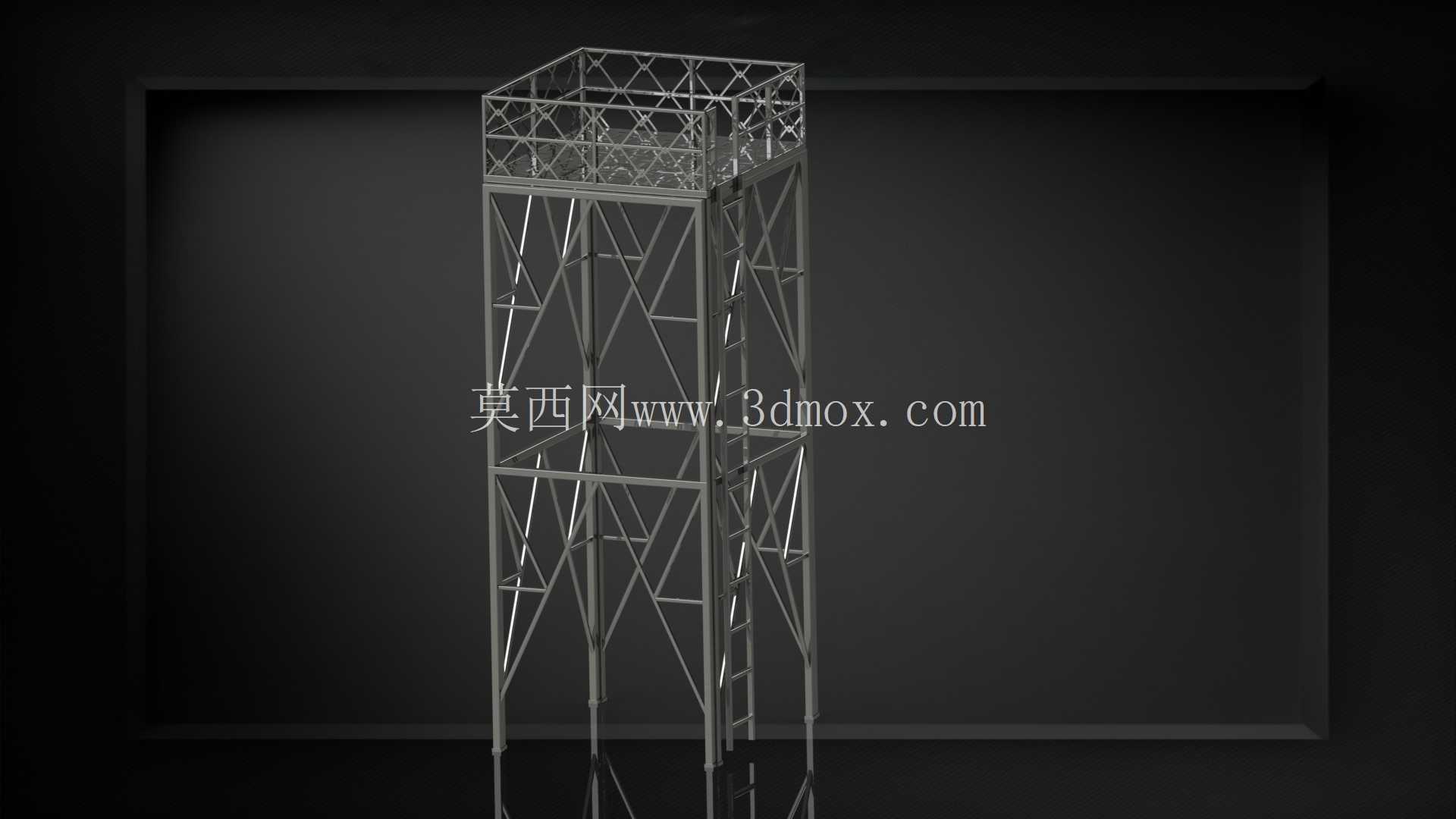

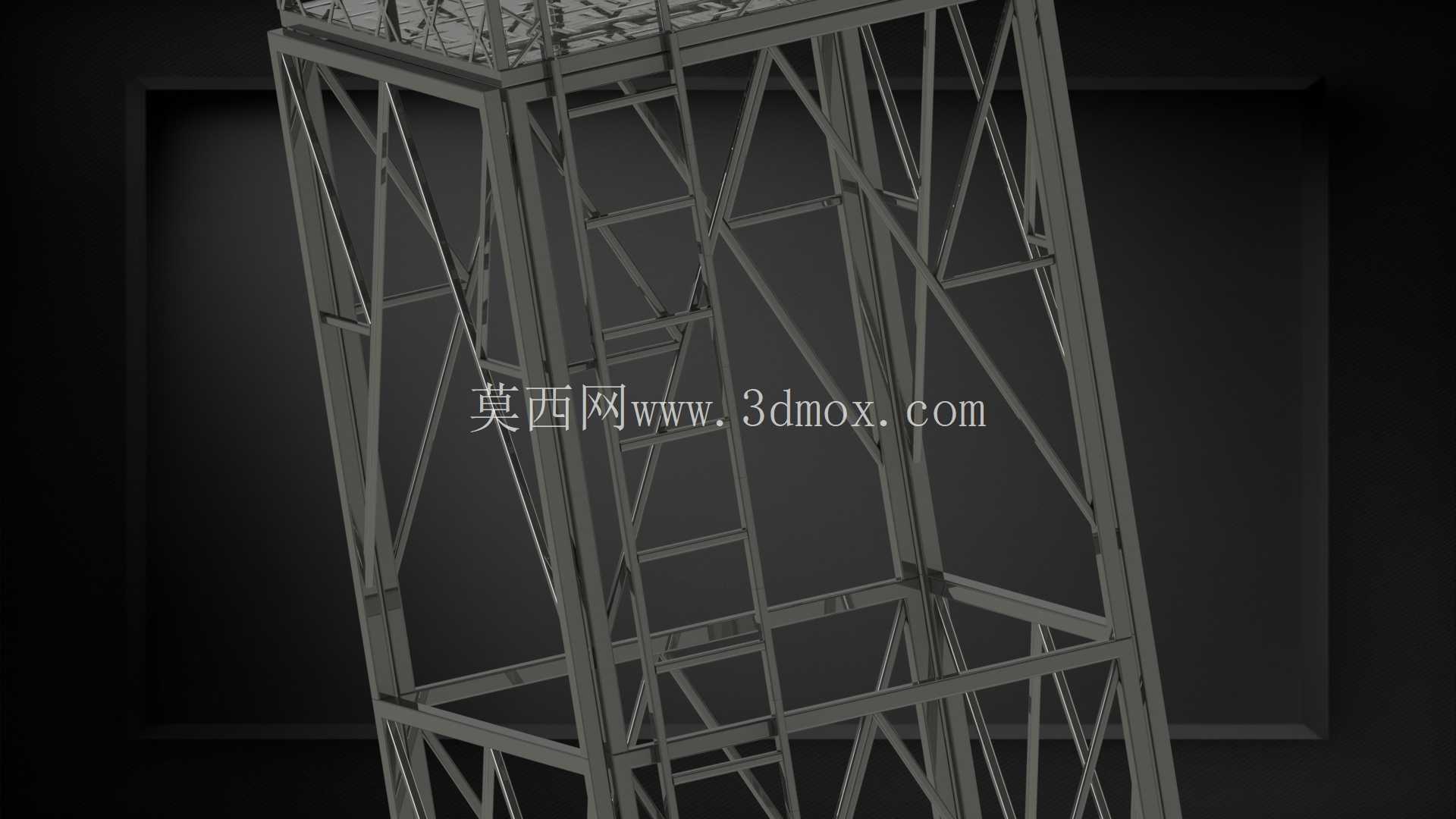

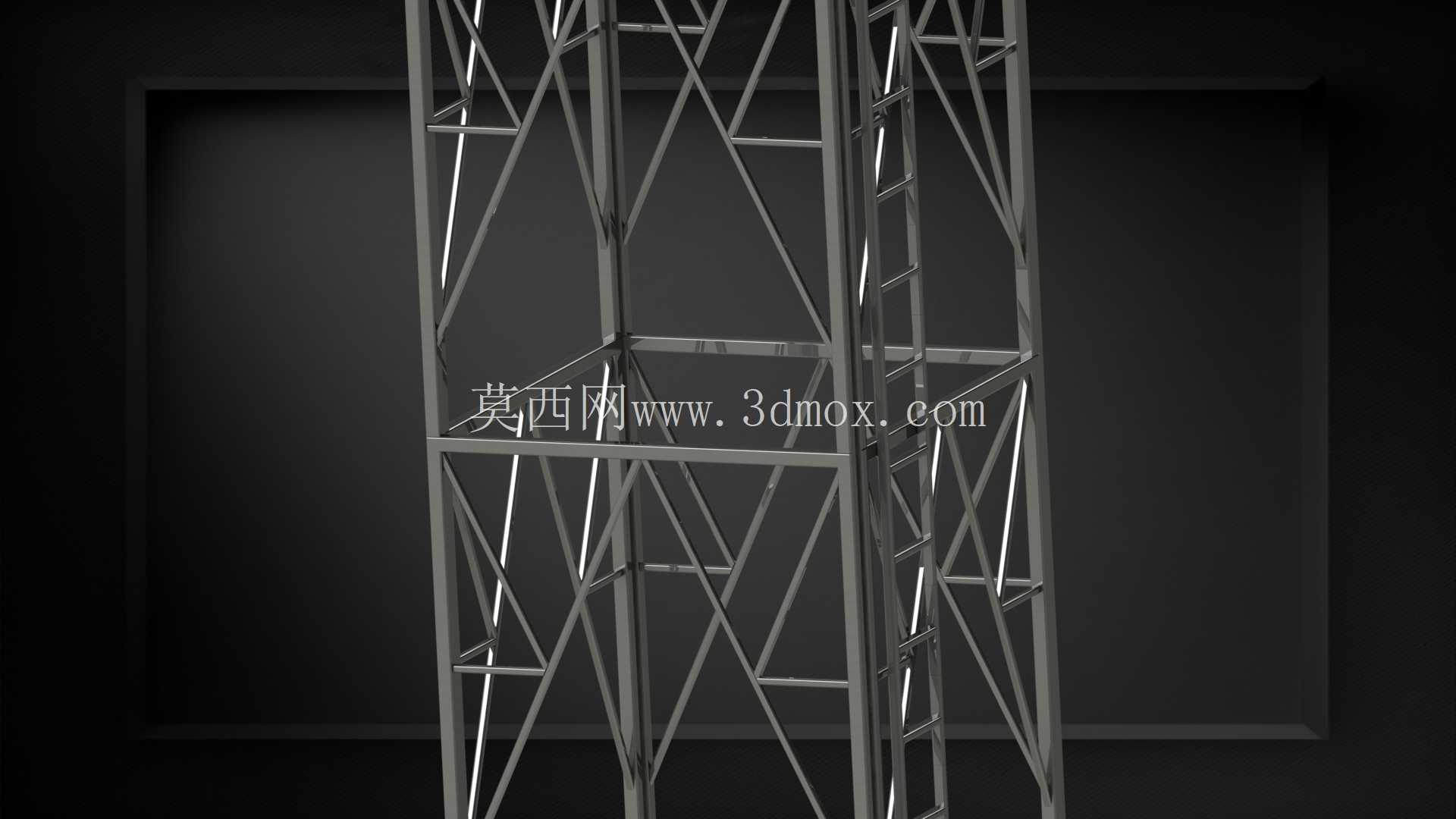

支撑结构采用的是空间桁架式设计，四根主立柱采用方形型钢制作，立柱之间通过交叉斜撑做拉结，相比纯框架式的立柱支撑，桁架结构的抗侧移能力更强，哪怕是户外布设遇到大风载荷，或是罐体满载时出现轻微的偏载，整个结构也不会出现明显的晃动，稳定性更有保障。其中一根立柱内侧集成了直爬梯，爬梯的踏步间距、踏棍直径都符合工业梯台的安全标准，爬梯外侧带有护笼，人员上下平台时的安全防护到位，不需要额外搭设临时爬梯，日常巡检、罐体顶部阀门操作、仪表校准都可以通过这个爬梯直达平台顶面。

设计过程中采用了全参数化的建模逻辑，所有型钢的截面尺寸、支撑节点的位置、爬梯的踏步间距、平台的总高度和宽度都可以通过参数快速调整，不需要重新绘制每个零件，适配不同高度、不同直径的储罐支撑需求时，修改参数就能快速生成新的结构模型，大幅提升同类型项目的设计效率。整个结构的零件和装配体都做了完整的建模，每个焊接节点、连接孔位都有明确的建模表达，配套的二维工程图可以直接导出用于生产制造，也能轻松导出通用的中间格式，对接不同的加工生产场景，不管是车间预制还是现场安装，都能直接参考模型进行尺寸核对、下料排布。

这类支撑平台在实际项目中，除了托举储罐本身，还可以在平台顶面预留小型仪表、操作箱的安装位置，侧面也可以根据需求增设走线管架的固定点，不需要额外在结构上焊接支架，减少现场施工的改动量。结构的受力计算已经匹配常规工业储罐的满载载荷，主立柱的底部带有安装底板，可以通过地脚螺栓和混凝土基础固定，安装时只需要核对基础的预埋螺栓位置，就能快速完成平台的就位固定，安装效率高，后期如果需要移位，也可以拆解后转运，重复利用率高，相比混凝土浇筑的支撑平台，施工周期更短，适配性更强，不管是室内生产车间还是户外的罐区布设，都能满足使用要求。
