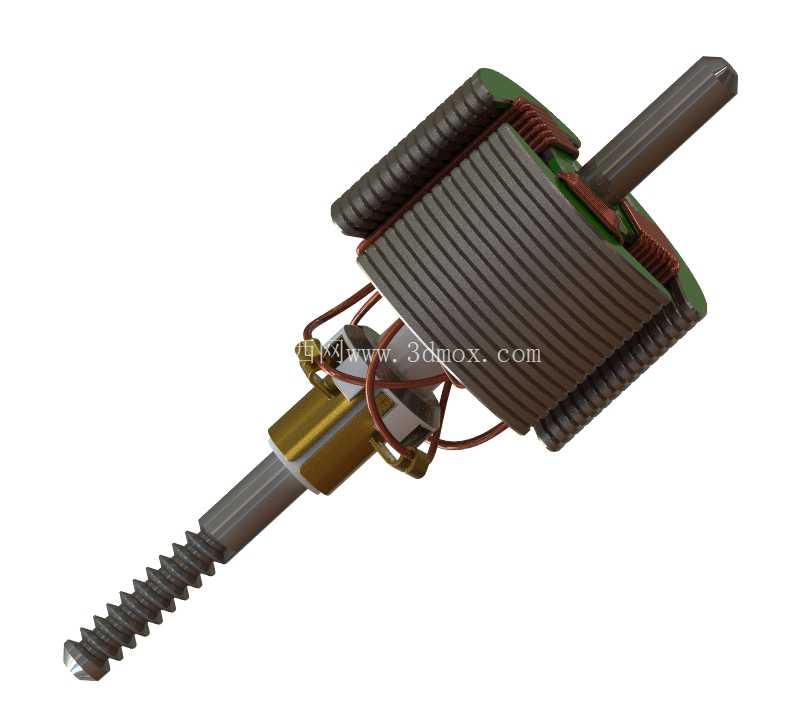

带线圈接线结构的电机转子组件

这款带线圈接线的转子结构，是有刷直流电机、串励交流电机实现机电能量转换的核心旋转部件，日常在手持电动工具、小型家电驱动、低压传动设备里应用极广，比如常见的手电钻、家用料理机、小型输送线驱动单元里，都能见到同结构转子的身影。从实际功能来看，转子在定子产生的磁场中通过通入的电枢电流受电磁力作用，带动转轴输出旋转扭矩，端部的蜗杆结构可以直接和配套蜗轮啮合，实现大减速比的动力输出，省去额外加装联轴器的空间，适配紧凑安装的传动场景。

设计层面首先要考量的是绕组接线的可靠性，线圈采用集中式绕制嵌放在叠压铁芯的槽内，接线端的引线排布做了分层梳理，避免转子高速旋转时引线受离心力甩动出现绝缘破损、焊点脱开的问题，引线和换向器端的连接位置预留了足够的爬电距离，相邻接线端之间不会因为积尘、受潮出现打火短路。铁芯采用多片硅钢片叠压成型，叠片之间做绝缘处理，能有效降低转子旋转过程中的涡流损耗，减少工作时的发热，提升长时间运行的稳定性。转轴部分做了分段式结构设计，一端加工成蜗杆齿形，和铁芯配合的轴段做了滚花处理，保证压装后铁芯和转轴之间不会出现相对转动，另一端的光轴段用来装配轴承，作为整个转子的旋转支撑，轴端的尺寸公差控制在h7级别，和标准深沟球轴承的内孔可以实现过渡配合，装配时不需要额外修配就能保证同轴度要求。

从安装边界来看，整个转子的最大外径由铁芯叠厚和绕组端部的突出尺寸决定，设计时绕组端部做了整形处理，突出铁芯的高度控制在合理范围，保证转子装入定子内腔后，绕组和定子磁极之间留有均匀的气隙，不会出现扫膛问题。转轴的总长度需要匹配端盖的轴承安装位和输出端的传动啮合位置，蜗杆段的齿形参数要和配套蜗轮的模数、压力角保持一致，中心距偏差控制在允许范围内，避免啮合时出现卡滞、磨损过快的问题。接线端的引线走向做了径向约束，不会超出转子的最大回转半径，旋转过程中不会和端盖、电刷架等静止部件发生干涉。

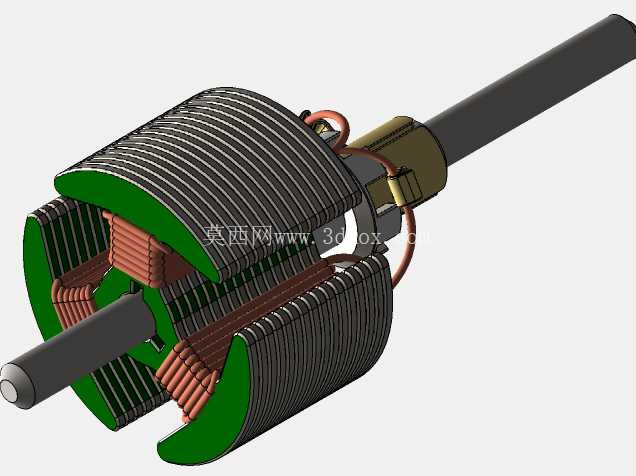

实际建模过程中，绕组部分的曲线排布是重点，既要还原真实绕线的走向，也要体现接线端的引线弯折弧度，叠片铁芯的槽口尺寸、换向器的安装位置都和实际加工尺寸保持一致，转轴上的蜗杆齿形采用参数化建模，可以根据不同的传动比需求快速调整齿顶圆、导程等参数。整个转子的动平衡考量在设计阶段就做了预留，铁芯两端可以根据动平衡测试结果加装平衡泥或者铣削平衡槽，保证转子在额定转速下运行时的振动值控制在标准允许范围内，降低设备运行的噪音，延长轴承的使用寿命。在小型驱动设备的设计选型中，这类转子结构的通用性较强，只需要调整叠厚、绕组线径和匝数，就能适配不同电压、不同扭矩输出的需求，不需要大幅改动外部的定子和端盖结构，能有效缩短产品的开发周期，降低零部件的开模成本。
