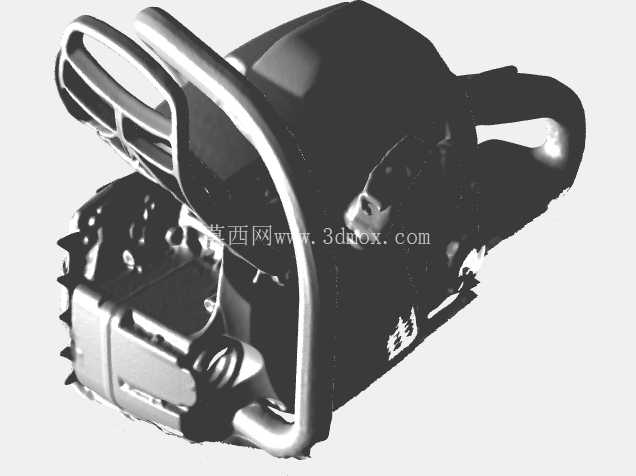

斯蒂尔MS362油锯整机结构三维建模

手持链锯作为林业采伐、园林养护、应急救援场景中高频使用的动力工具，其整机结构的合理性直接决定作业效率与操作安全性，本次建模还原的斯蒂尔MS362机型，是中大排量手持油锯中应用覆盖极广的经典款型。从实际作业场景来看，该机型主要适配直径30cm以上的林木采伐、园林粗枝干修剪、木质构件拆解、地震及火灾现场的障碍物破除作业，相比小排量油锯，它的动力储备足以支撑长时间高负载切割，同时整机重量控制在手持作业可承受的区间，不会给操作人员带来过大的上肢负荷。

从结构设计思路来看，建模过程中重点还原了前后把手的人机工程布局，前把手采用环绕式全包结构，既可以满足不同握持角度的操作需求，也能在锯链发生意外反弹时，给操作人员的手部提供足够的防护边界，避免直接接触运转的锯链；后把手的倾斜角度匹配手臂自然握持的姿态，长时间作业时能减少腕部的扭转应力，油门扳机与锁止机构的位置刚好落在食指自然活动的范围内，不需要刻意调整手势就能完成动力输出的控制，锁止结构的设计逻辑是必须先按压锁止键才能扣动扳机，从结构层面避免误触导致的锯链突然运转。

动力单元的布局上，模型还原了单缸二冲程发动机的倾斜安装角度，气缸散热鳍片的排布方向与作业时的自然进风方向一致，在设备移动切割的过程中，迎面气流可以顺着鳍片间隙带走发动机工作产生的热量，不需要额外加装复杂的散热结构就能满足长时间高负载的散热需求。燃油箱与机油箱采用分体式布局，分别布置在机身重心的前后两侧，通过燃油重量平衡发动机与导板组件的重量，让整机的重心刚好落在前把手附近，操作人员握持时只需要施加很小的力量就能控制设备的平衡，减少长时间托举的疲劳感。

安装边界方面，该机型的导板安装位采用标准化的侧装结构，可适配16寸到20寸不同长度的导板，安装螺栓的孔位间距与同级别主流油锯保持通用，现场作业时如果出现导板磨损，可以快速替换同规格配件，不需要额外改装。启动拉盘布置在机身左侧，拉绳的拉出方向与操作人员站立位置匹配，冷机启动时不需要侧身就能完成拉动操作，启动器的回卷弹簧结构在模型中做了简化还原，能直观看到拉绳拉出后自动回卷的运动路径。排气接口位于机身右侧前部，原机缺失的排气管部分，在建模参考时可以根据同排量机型的排气走向补全，排气方向朝向侧前方，避免废气直接吹向操作人员的上半身。

从功能特性来看，该机型的锯链制动机构集成在前把手的前方护板位置，当锯链发生反弹触碰到护板时，护板会在惯性作用下触发制动机构，在0.1秒内完成锯链的锁止，这个结构是手持油锯核心的安全设计，建模时特意还原了护板的转动行程与制动触发的位置关系，能直观展示安全机构的动作逻辑。空气滤清器位于机身顶部，采用卡扣式固定结构，野外作业时不需要额外工具就能拆开清理滤芯，避免木屑灰尘进入气缸造成磨损，这个设计细节充分考虑了野外作业的维护便利性，毕竟林区作业时很难携带全套维修工具，快拆结构能大幅降低现场维护的难度。

整机的外壳采用高强度工程材质，模型中还原了外壳的加强筋排布，在把手连接处、发动机安装位等受力集中的位置，外壳壁厚做了局部加厚，同时通过网格状加强筋提升结构强度，不需要整体增加壁厚就能控制整机重量，兼顾抗摔性能与轻量化需求。减震结构布置在把手与机身主体的连接位置，通过橡胶减震块隔断发动机运转产生的高频振动，减少振动传递到操作人员手臂的幅度，降低长期作业导致的振动病风险，建模时还原了减震块的安装位置与压缩行程，能直观看到减震结构的隔振路径。
