暖通空调不等边斜接三通管道构件

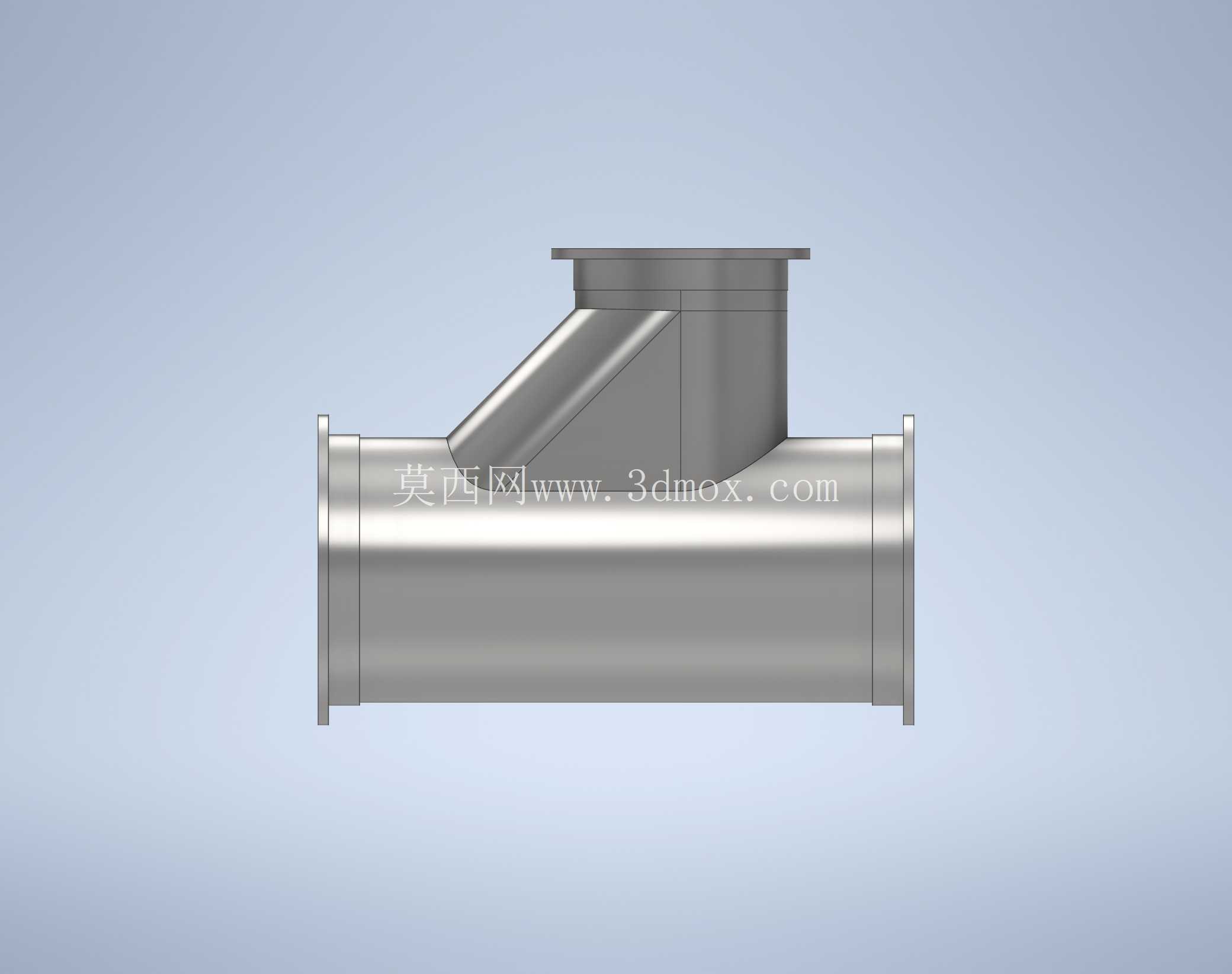

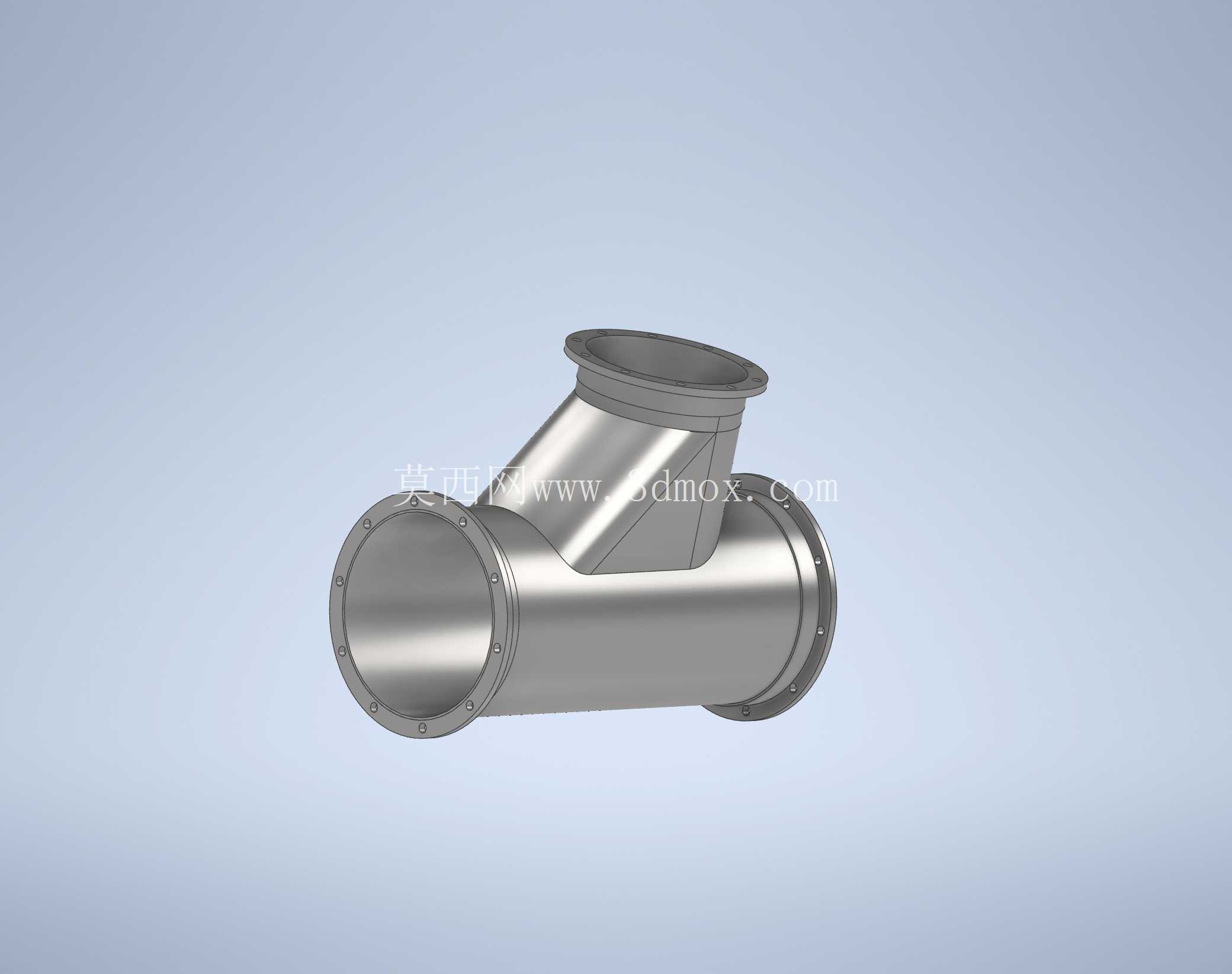

　　这个不等边斜接三通的设计，核心是解决主管道水平布设时，支管以固定斜角从主管侧上方引出的分流需求，三个接口全部采用法兰连接结构，法兰端面的密封槽、螺栓孔位都做了对应公称压力等级的匹配，不需要现场额外焊接法兰，直接对接对应管径的管道即可完成安装。从结构设计逻辑来看，斜向支管与主管的相贯线位置做了圆弧过渡处理，没有直角突变的结构，一方面是降低流体经过分流位置时的局部阻力，避免通风管路里在三通位置产生涡流噪音，另一方面是减少介质在相贯线位置的淤积，尤其是在带冷凝水的通风管路或者低压流体输送管路里，直角结构很容易积攒杂质、残留冷凝水，时间长了会造成管路堵塞或者腐蚀渗漏。在商用暖通空调的管路布设场景里，不等边斜接三通的应用占比并不低，尤其是在吊顶内空间局促、主管道与支管走向存在夹角的项目中，这类构件能省去大量现场改管、拼接弯头的工作量，减少管路拐点带来的风阻或流阻损耗。日常做管路三维建模时，很多新手容易直接调用等径正三通做拼接，忽略现场支管的偏移角度与接口高度差，最后导出的加工图到了现场根本装不上，要么是支管碰了吊顶龙骨，要么是法兰对接面错位差了十几毫米，返工成本极高。

　　主管的两个端面保持同轴，安装时可以直接串接在水平主管路中间，不需要调整主管的原有走向，斜向支管的轴线与主管轴线的夹角经过优化，既保证支管引出后有足够的操作空间安装后续的阀门、支吊架，也不会因为夹角过小导致支管出口处的流速骤降。做这类构件建模时，最容易出问题的是相贯线位置的壁厚处理，很多人做布尔运算之后直接生成实体，忽略了三通位置的壁厚补强——因为斜向支管与主管连接的位置，主管壁被开孔削弱，实际生产中这个位置需要做局部加厚或者加补强圈，模型里对应位置的壁厚要比主管标准壁厚厚15%左右，才能满足承压要求。

　　另外三个法兰的螺栓孔位要做跨中布置，也就是螺栓孔的位置对齐法兰中心线的两侧，而不是直接在中心线上，这样安装的时候不管是从哪个角度对接，都能保证螺栓顺利穿入，不会出现孔位错位的问题。从安装边界来看，这类三通的安装位置需要预留足够的法兰操作空间，主管两端的法兰外侧至少要留出能放下扳手拧螺栓的操作距离，斜向支管的法兰下方要预留支吊架的安装位置，不能把三通直接作为管路的承重支撑点，支吊架要设置在离三通接口一倍管径距离的主管位置，避免管路运行时的振动传递到三通相贯线位置，长期振动造成焊缝开裂。

　　在通风系统里，这类不等边斜接三通常用在主风管接房间支管的位置，因为很多时候房间的风口位置并不在主风管的正上方或者正侧方，用正三通加弯头的组合会多两个连接点，漏风率会比整体式斜三通高不少，而且整体式的三通内壁光滑，风阻比拼接构件低30%左右，能降低风机的运行功耗。在给排水或者低压流体输送场景里，这类斜三通的斜角设计能让支管汇入的流体顺着主管流向流动，减少对主管内流体的冲击，避免水锤现象的产生。建模过程中，三个接口的管径、法兰尺寸都要对应统一的公称通径标准，不能随意缩放接口尺寸，否则现场对接时会出现管径不匹配的问题，斜支管的长度也要控制在合理范围，不能过长导致运输过程中容易变形，也不能过短导致法兰安装时没有足够的操作空间。相贯线位置的过渡圆角半径不能太小，否则冲压成型的时候会出现应力集中，生产过程中容易开裂，圆角半径一般取主管壁厚的3到5倍，既能保证结构强度，也不会造成材料的浪费。另外整个构件的内壁要做光滑处理，没有凸起的焊缝或者棱角，减少流体经过时的阻力损失，外壁的防腐涂层厚度也要满足管路安装环境的要求，比如在潮湿的吊顶内安装时，涂层要能耐潮防霉，避免长期使用后外壁锈蚀。
