机床导轨用递进式润滑剂分配器结构

在精密机床、自动化线性传动单元的润滑系统设计中，这类递进式润滑剂分配器是保障传动副长期稳定运行的核心元件，主要承担单路进油后定量、定序向多个润滑点输送润滑介质的作用，常见配套于Schneeberger单轨导轨、滚珠循环主轴这类对润滑剂量控制精度要求较高的传动部件，避免出现润滑不足导致的导轨爬行、主轴磨损，或是润滑过量造成的油脂溢出污染加工区域的问题。

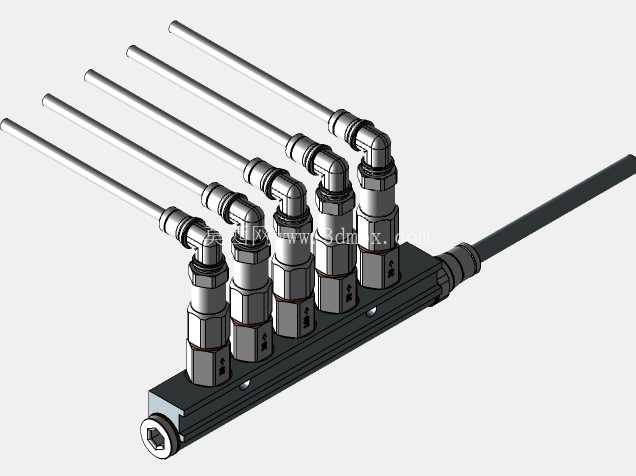

从实际应用场景来看，这类分配器多安装在机床滑台的侧方安装面、线性导轨的端部附近，或是主轴箱的空余安装位，整体采用集成式块式基座设计，基座本体为长条形金属加工件，底面为平整安装基准面，两端设置内六角安装螺钉孔，可直接通过螺栓固定在设备的安装基板上，安装时需保证基座与安装面的贴合度，避免长期运行受设备振动影响出现连接松动，导致油路密封失效。基座内部加工有连通的主油道，主油道一端连接进油接头，也就是模型侧方伸出的单路管路接口，用于对接设备主润滑泵的输出油路，另一端可根据需求设置堵头或是扩展串联其他分配单元。

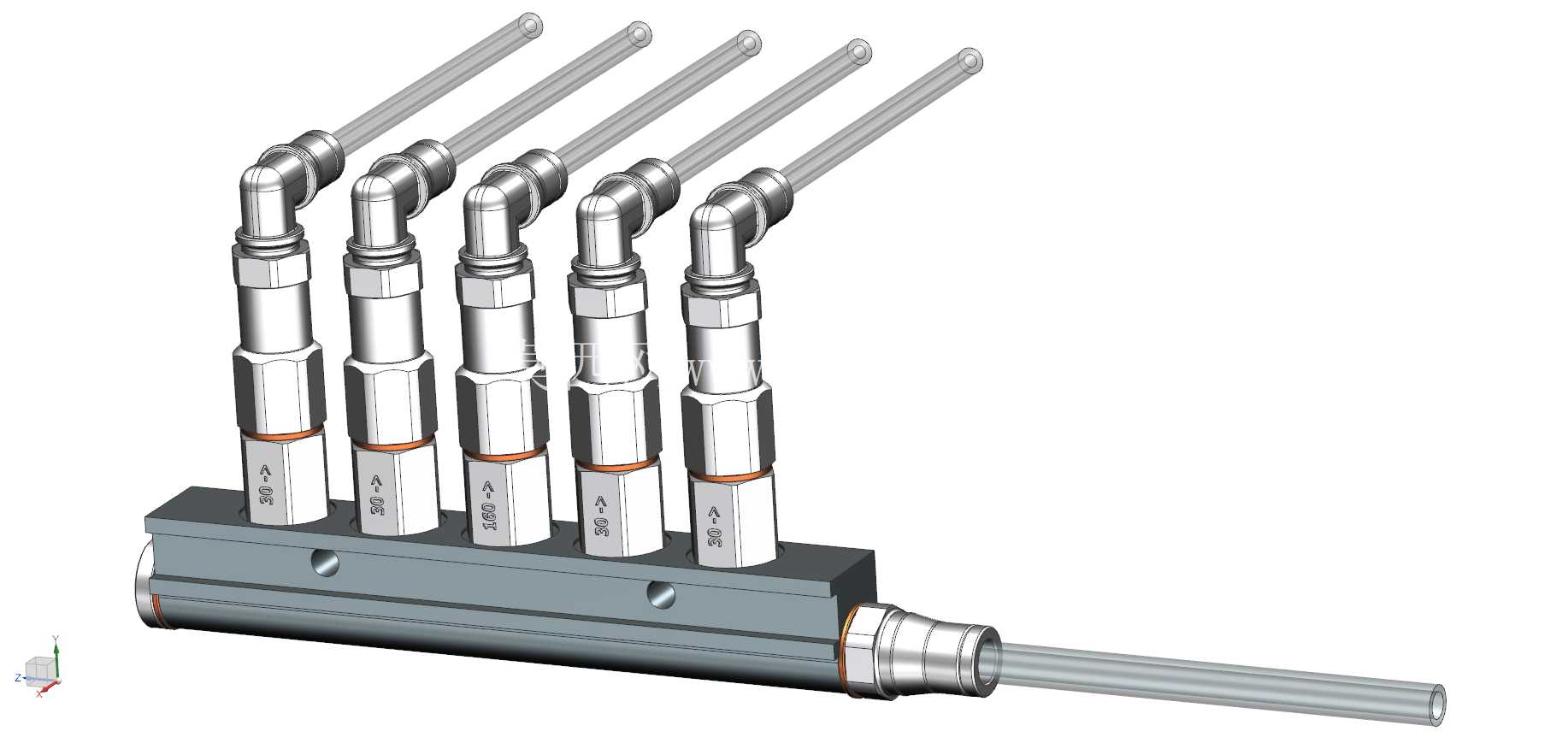

每个出油位都采用独立的模块化计量接头设计，也就是模型上竖直排列的五个带管路接头的单元，每个单元内部集成有递进式活塞结构，当主油道压力达到设定阈值时，各单元活塞按固定顺序动作，将定量的润滑剂通过上方的弯角接头输送至对应的润滑点，每个出油口的输出剂量由单元内部的活塞行程决定，可根据不同润滑点的需求选配对应规格的计量单元，无需对基座本体做二次加工。接头部分采用标准卡套式连接结构，可适配常用的尼龙润滑油管、金属油管，弯角90度的接头设计可减少管路弯折半径，避免管路死折导致的油路不通，同时让整体管路排布更规整，减少在狭小安装空间内的管路干涉问题。

设计这类分配器的三维模型时，首先要明确安装边界尺寸：基座的长度要匹配出油口数量，五个出油位的基座长度需保证各单元之间的安装间距不小于12mm，预留足够的扳手操作空间用于接头拆装；基座的宽度和高度要控制在合理范围，避免与滑台运行路径上的其他部件产生碰撞，进油口的位置要根据设备实际走线方向设置，可选择在基座端部或是侧方，模型中所有的密封槽、卡套配合锥面、螺纹连接段都要按实际加工尺寸建模，尤其是活塞腔的同轴度要求，在建模时要保证各单元安装孔与主油道的位置度公差，避免实际加工后出现活塞卡滞、内泄漏的问题。

从功能特性上看，这种集成式分配器相比传统的独立油路接头，最大的优势是可以通过活塞的动作顺序直观判断油路是否通畅，只要有一个出油口堵塞，整个分配器的活塞动作就会停止，方便运维人员快速排查故障，无需逐个管路拆检。每个计量单元的输出剂量稳定，不受背压小幅波动的影响，可同时给导轨滑块、主轴轴承、滚珠丝杠螺母副等多个不同需求的润滑点供油，大幅简化润滑系统的管路设计，减少管路接头数量，降低系统泄漏点。在建模过程中还要注意各部件的装配关系：计量单元与基座之间采用螺纹连接加密封圈密封，模型要体现出密封圈的安装槽位置，弯接头与计量单元之间的卡套连接结构也要做细节还原，方便后续做装配干涉检查、管路排布仿真时，能准确模拟实际装配状态，避免现场安装时出现接头与周边部件碰撞、扳手操作空间不足的问题。对于安装螺钉的沉头孔深度、进油口的螺纹规格，都要按对应行业标准建模，保证模型导出工程图后可直接用于加工生产，不需要二次调整尺寸。
