三槽线缆理线固定座结构设计

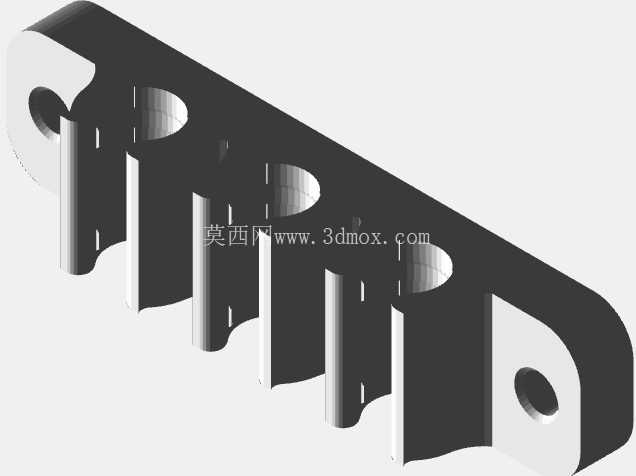

在电气柜布线、小型设备内部走线、弱电集成安装场景里，线缆的有序固定一直是影响后期运维效率、避免线缆拉扯磨损的关键细节，这款三槽线缆固定座就是针对小空间内多根线缆并行排布的需求设计的布线配件。从实际使用场景来看，这类固定座常应用在工控设备内部走线槽旁、智能家居弱电箱布线、小型机电产品的出线端位置，用来规整3根直径不超过7mm的线缆，避免线缆在设备内部晃动、相互缠绕，或是在设备运输、使用过程中因拉扯导致接线端松脱。

设计之初首先明确了核心功能边界：单座最多容纳3根线缆，每一个线槽的圆弧轮廓都做了R7.3的圆角处理，不会像直角压线结构那样长期挤压线缆外绝缘层，避免绝缘层老化开裂带来的漏电、短路风险。线槽顶部的开口宽度为15.06mm，配合每个线槽的圆弧轮廓，线缆卡入时不需要完全拆解固定座，只需要将线缆对准槽位轻压即可卡入，安装效率比传统穿孔式压线座提升不少，同时槽位的收口设计也能保证线缆卡入后不会轻易脱出，常规的设备振动、线缆小幅拉扯都不会让线缆从槽位中滑出。

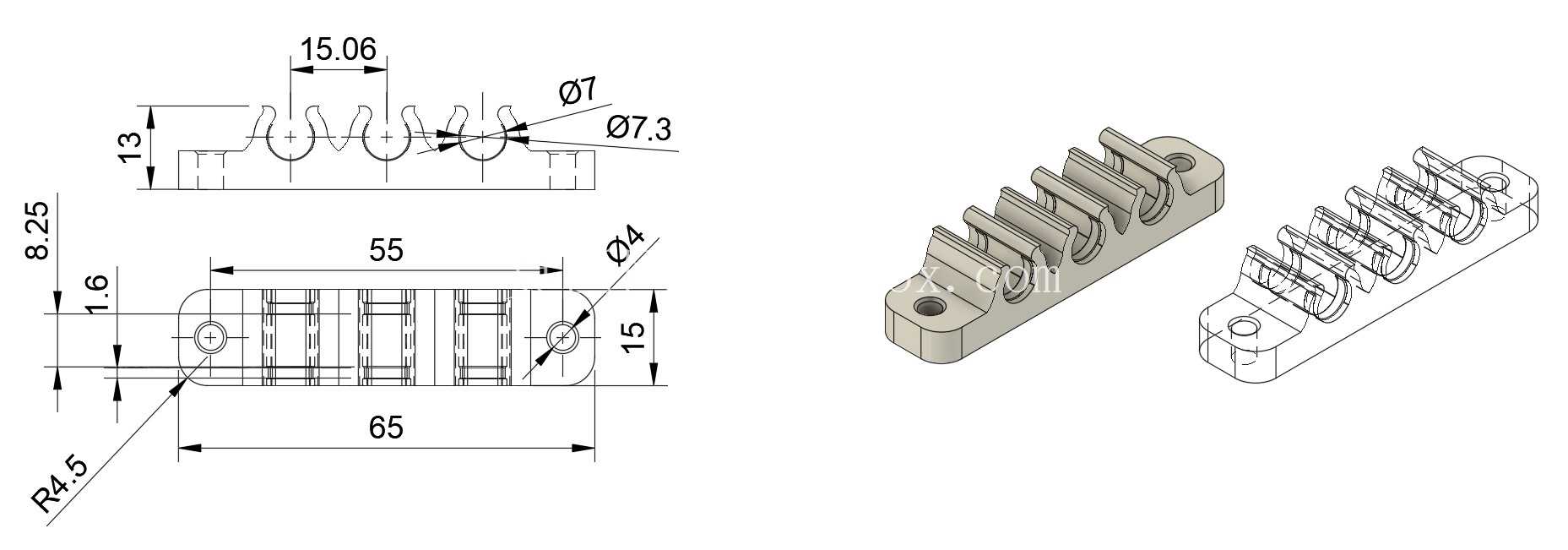

安装边界的尺寸设定完全适配小空间安装需求：固定座整体长度为65mm，主体承载线槽的部分长度为55mm，整体宽度15mm，安装后突出安装面的高度仅13mm，不会占用过多设备内部的立体空间，两个安装孔的中心距为55mm，孔直径为4mm，可以适配M3规格的螺丝直接固定在安装板、型材表面，安装孔位置做了沉台设计，螺丝锁紧后螺丝头部不会突出固定座表面，避免剐蹭经过的线缆。固定座两端的安装凸台做了R4.5的圆角过渡，没有尖锐的棱角，安装和后期运维时不会划伤操作人员的手部，也不会割伤接触到的线缆外皮。

从结构强度角度考虑，固定座的底座厚度为5mm，保证螺丝锁紧时底座不会发生形变，每个线槽之间的分隔筋厚度均匀，既保证了足够的支撑强度，不会因为线缆的长期挤压出现分隔筋变形、槽位变宽的问题，也不会因为壁厚过大导致材料浪费。整体采用一体成型的结构设计，没有额外的拼接零件，生产时可以通过压铸工艺一次成型，后续只需要做简单的去毛刺处理即可投入使用，量产的一致性好，成本也能控制在合理区间。

实际选型时需要注意，这款固定座适配的线缆最大外径为7mm，超过这个直径的线缆无法顺利卡入槽位，强行卡入会导致绝缘层被过度挤压，影响线缆使用寿命；如果是直径过小的线缆，比如直径小于4mm的细线，卡入后会存在一定的旷量，可以根据实际使用场景在槽位内增加薄橡胶垫来提升固定的紧密性。安装时两个固定螺丝不需要过度锁紧，保证固定座与安装面完全贴合即可，过度锁紧可能会导致两端的安装凸台出现开裂，尤其是采用压铸锌合金材质生产时，虽然材料强度足够，但壁厚较薄的位置如果受过大的锁紧力还是存在断裂风险。

对比传统的扎带固定方式，这种多槽固定座的优势在于线缆的排布更加规整，每根线缆都有独立的槽位，后期更换单根线缆时不需要剪断扎带、重新整理整束线缆，只需要将需要更换的线缆从对应槽位取出即可，运维效率更高；同时固定座对线缆的包裹面积更大，压强更小，长期使用不会像扎带那样在绝缘层上留下勒痕，对线缆的保护效果更好。在多组线缆并行排布的场景下，可以将多个固定座沿线缆走向间隔100-150mm排布，就能实现长距离的线缆规整，走线效果整齐美观，也符合电气布线的工艺规范要求。
