多规格公制六角锁紧螺母三维结构

在各类机械装配场景中，紧固件是决定整机结构可靠性的核心基础元件，公制六角螺母作为应用覆盖度最广的内螺纹紧固件，其三维模型的精度直接影响后续装配仿真、干涉检查、工装设计的准确性。本次梳理的公制螺母覆盖M3到M12全系列常规粗牙规格，包含M3x0.5、M4x0.7、M5x0.8、M6x1.0、M8x1.25、M10x1.5、M12x1.75共7种常用公制粗牙螺距，完全匹配对应规格公制外螺纹螺栓、螺柱的啮合参数，可直接用于各类设备的整机BOM搭建与虚拟装配环节。

从实际应用场景来看，这类公制六角螺母的适用范围覆盖了从消费电子小型结构固定、普通机电设备壳体连接，到工业输送线机架拼装、低压工装夹具锁紧等绝大多数常规机械连接场景，不同规格对应不同的载荷等级需求：M3-M5规格多用于受力较小的仪表壳体、电气安装板、小型钣金件的连接固定，M6-M8规格是通用设备装配中最常用的中等载荷连接件，广泛用于设备护板、小型动力组件安装座、管线固定支架的锁紧，M10-M12规格则可用于承受一定振动载荷的结构件连接，比如小型设备机架拼接、重载脚轮安装座、传动组件支座的固定。

从产品功能特性来看，这类普通公制六角螺母依靠内螺纹与外螺纹的螺旋副啮合实现轴向压紧，配合平垫、弹垫使用时可有效分散接触面压应力、补偿螺纹间隙防松，六角外形的设计完全匹配标准开口扳手、套筒、梅花扳手的夹持尺寸，在装配空间受限的场景下，六角结构允许扳手以60度为最小转角完成拧动，相比四角螺母拥有更好的空间适应性，相比十二角螺母又具备更高的对边强度，不易在大扭矩拧紧时出现滑棱变形。

从设计思路层面，建模过程严格遵循公制普通螺纹的基本牙型标准，内螺纹的大径、中径、小径公差均按照常规6H级内螺纹公差带取值，螺纹收尾长度、螺母端面倒角尺寸均符合通用紧固件的常规设计规范，六角对边尺寸、螺母厚度完全匹配对应规格的标准六角螺母外形参数，既保证了模型在虚拟装配时与螺栓、安装孔的配合精度，也能直接用于后续的3D打印样件验证、机加工小批量试制的尺寸参考。建模时特意还原了螺母端面的倒角结构，该结构不仅能在装配时起到导向作用，方便螺栓快速旋入，还能去除六角冲压或锻造成型时的锐边毛刺，避免装配过程中划伤操作人员、割破线缆防护层。

从外形尺寸与安装边界来看，不同规格螺母的安装空间预留有明确的工程参考：M3螺母对边尺寸5.5mm，厚度2.4mm，安装时需预留最小7mm的扳手回转空间；M4螺母对边7mm，厚度3.2mm，需预留最小9mm的扳手操作空间；M5螺母对边8mm，厚度4mm，预留10mm以上操作空间即可；M6螺母对边10mm，厚度5mm，需预留13mm操作空间；M8螺母对边13mm，厚度6.5mm，需预留17mm操作空间；M10螺母对边17mm，厚度8mm，需预留22mm操作空间；M12螺母对边19mm，厚度10mm，需预留25mm操作空间。所有规格的螺母安装孔均需比对应螺纹大径大0.5-1mm，避免装配时螺纹与安装孔发生剐蹭导致螺纹损伤，同时在与铝型材、薄板等低强度材料连接时，需配合平垫增大接触面积，防止拧紧时螺母压溃被连接件表面。

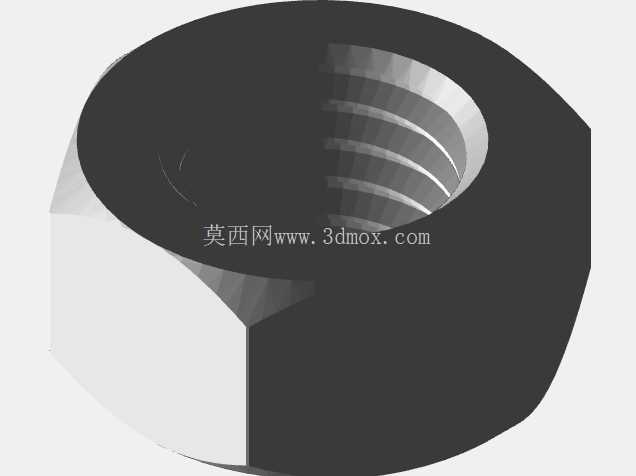

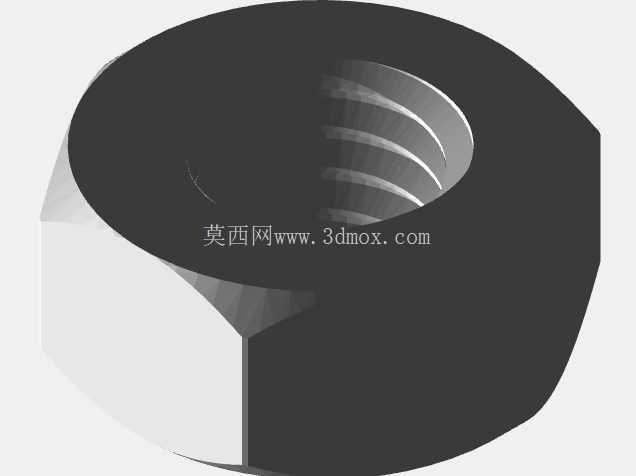

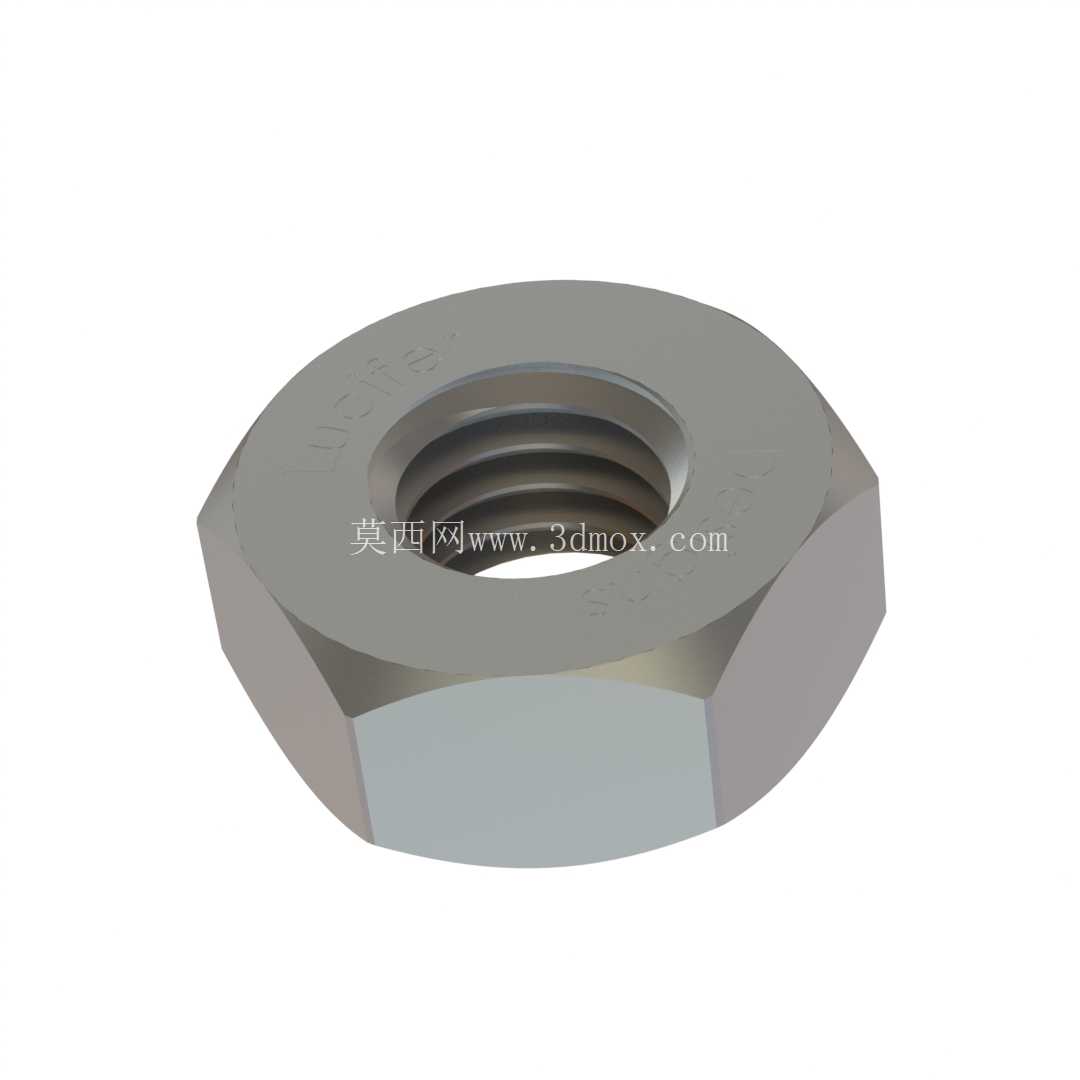

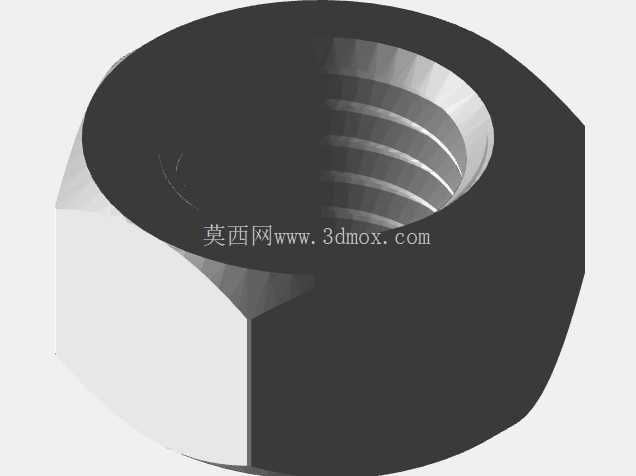

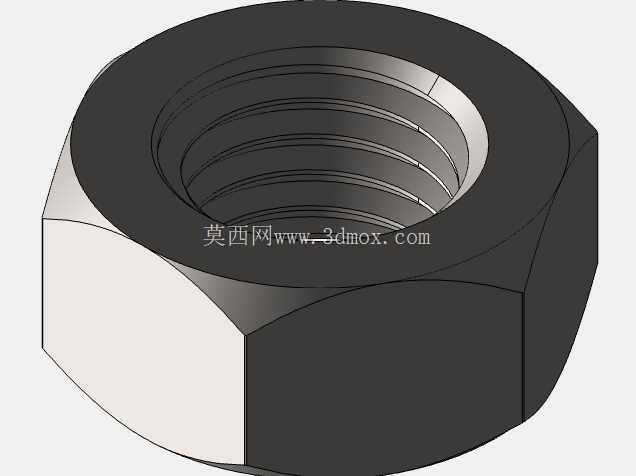

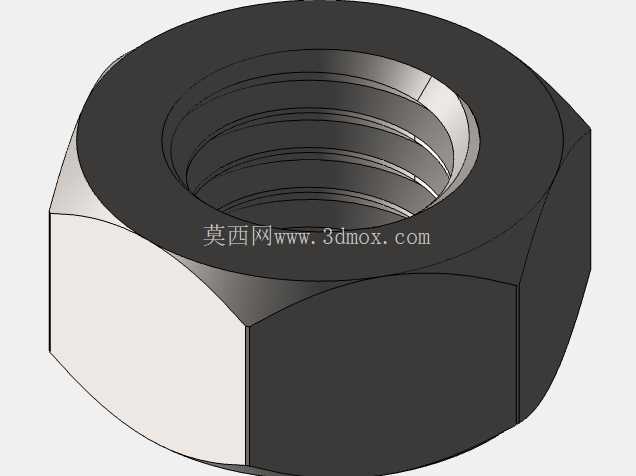

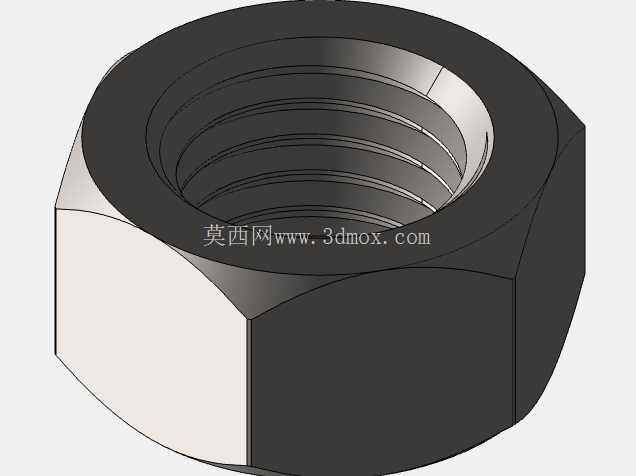

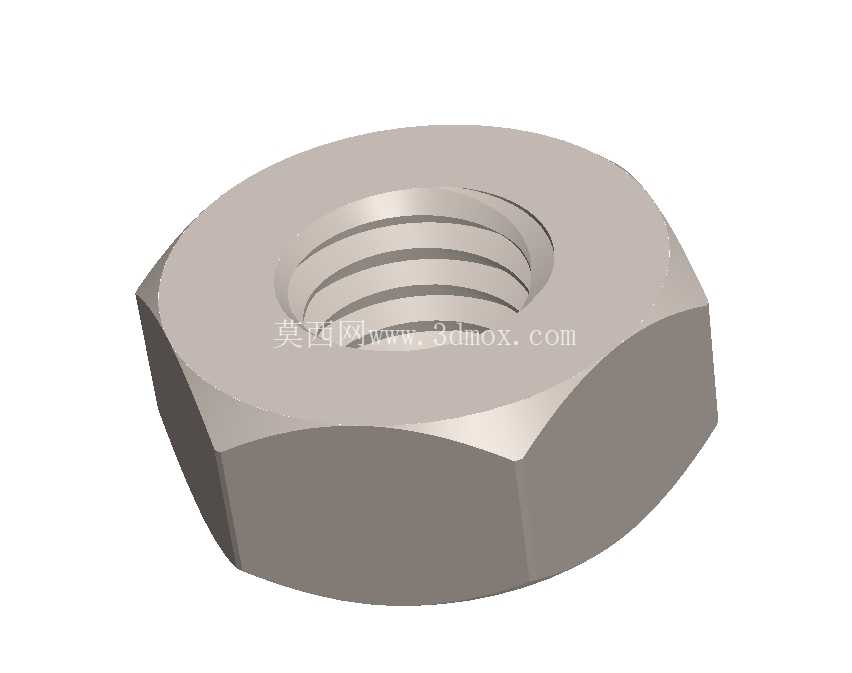

在三维建模的细节处理上，螺纹部分采用精确螺旋扫描生成，还原了真实螺纹的牙型轮廓，可直接用于螺纹啮合的受力仿真分析，避免简化模型导致的仿真结果偏差；六角棱边做了微小的圆角处理，还原了实际冷镦成型螺母的棱边钝化特征，让模型渲染、工程出图时更贴近真实零件状态，不会出现锐边导致的工程图线条显示异常。这类标准件模型的标准化建模，能大幅减少结构设计工程师重复绘制标准件的时间，在整机设计时直接调用即可完成装配，同时统一的建模基准也能保证不同工程师调用时的装配基准一致，避免出现标准件建模基准不统一导致的装配错位问题。
