10.9级盘头半螺纹高强度螺栓结构

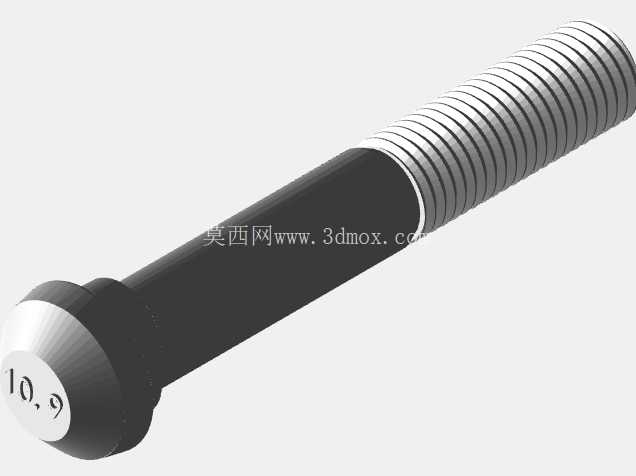

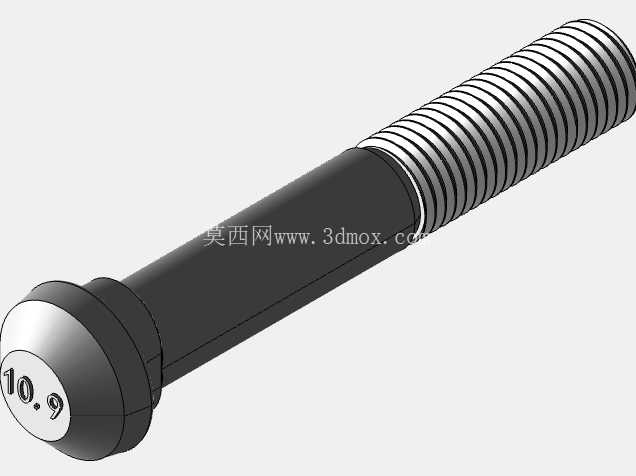

　　在重型机械装配、汽车底盘连接、工装夹具锁紧等对连接可靠性要求严苛的场景中，这类10.9级盘头半螺纹螺栓是应用频次极高的紧固元件，其性能等级直接决定了连接副的抗剪切、抗拉伸载荷上限，建模时需要严格匹配紧固件的通用公差要求，才能保证后续装配环节不会出现干涉、锁附不到位的问题。从结构设计逻辑来看，这款螺栓采用盘头搭配半螺纹的构型，光杆段的直径与螺纹大径保持一致的过渡设计，光杆部分在装配时会穿过被连接件的光孔，承担主要的径向剪切载荷，避免螺纹牙型直接承受剪切力导致的滑牙、断裂问题，这也是半螺纹螺栓在重载连接场景中比全螺纹螺栓更受青睐的核心原因——全螺纹结构的牙底位置本身存在应力集中缺口，长期承受交变剪切载荷时很容易从牙底位置萌生疲劳裂纹，而光杆段的连续圆柱面不存在这类应力集中点，抗疲劳性能会提升40%以上。

　　盘头的设计也有明确的工程考量，盘头的支承面直径比外六角螺栓的头下支承面更大，在锁紧时能够分散对被连接件表面的压应力，避免软质材料比如铝合金型材、工程塑料件的连接表面被螺栓头压溃，同时盘头的内驱动结构（图中未完全展示驱动槽型，但从头部构型来看适配内六角或者十字槽驱动）可以在空间受限的装配场景中完成锁紧操作，不需要像外六角螺栓那样预留足够的扳手回转空间。建模过程中，螺纹段的牙型处理需要兼顾工程实用性与模型轻量化，不需要逐牙绘制完全符合GB标准的微小牙型细节，而是采用装饰螺纹线搭配简化牙型的方式，既能够在装配体中直观展示螺纹连接的配合关系，也不会因为过多的曲面特征导致整个装配体的文件体积过大、旋转卡顿。

　　头下的圆角过渡是建模时很容易被忽略的细节，这个圆角的作用是降低螺栓头与杆部连接位置的应力集中系数，10.9级的高强度螺栓在热处理后表面硬度较高，如果头下没有做圆角过渡，在承受冲击载荷时很容易从头杆结合的直角位置发生脆性断裂，建模时这个圆角的半径需要匹配对应规格螺栓的国标要求，不能随意设定大小，否则会影响头下支承面的有效接触面积。从安装边界来看，这款螺栓的光杆段长度需要严格匹配被连接件的总厚度，装配时光杆段要完全穿过被连接件，让螺纹段的起始位置刚好露出被连接件的表面2-3个牙距，这样螺母锁紧时的螺纹啮合长度足够，同时光杆部分不会因为长度不足导致螺纹段进入剪切受力区。头部的高度尺寸也需要控制在标准范围内，因为部分沉孔安装的场景中，螺栓头不能高出被连接件的表面，否则会影响周边零件的装配。在实际选型应用中，这类10.9级螺栓通常搭配10级强度的螺母使用，锁紧时需要按照对应规格的扭矩要求施加预紧力，预紧力过大可能会导致螺栓屈服拉长，预紧力不足则会在设备运行过程中因为振动出现螺母松脱的问题。建模时还需要考虑螺栓与安装孔的配合间隙，光杆段与安装孔的配合通常采用H11/h11的间隙配合，既能够保证装配时螺栓可以顺利穿入孔位，也不会因为间隙过大导致连接副出现过大的横向窜动。

　　螺纹段的末端需要做倒角处理，这个倒角的作用是引导螺母顺利旋入，同时避免螺纹末端的毛刺划伤螺母的内螺纹，倒角的角度通常采用45度，倒角深度约为一个牙距的高度。很多新手在建模这类紧固件时，会忽略头下的垫圈面结构，实际上盘头螺栓的头下支承面会有一个极薄的凸台垫圈面，这个结构的平面度要求很高，能够保证锁紧时螺栓头与被连接件表面充分贴合，避免因为支承面倾斜导致螺栓承受附加的弯曲应力。在压铸模具的模板连接、自动化线体的型材框架搭建、工程机械的结构件锁紧场景中，这类半螺纹盘头螺栓的用量非常大，建模时把这类通用紧固件的参数化模型做准确，后续在不同的设计项目中直接调用即可，不需要重复建模，能够大幅提升结构设计的工作效率。需要注意的是，不同强度等级的螺栓，其头部的标记位置和标记内容有明确标准，10.9级的性能等级标记需要压制在螺栓头部的顶面中心位置，建模时这个标记的字体深度、大小也要符合标准要求，不能随意缩放，否则生产出来的螺栓不符合紧固件的标识规范。
