标准六角内螺纹紧固连接螺母结构

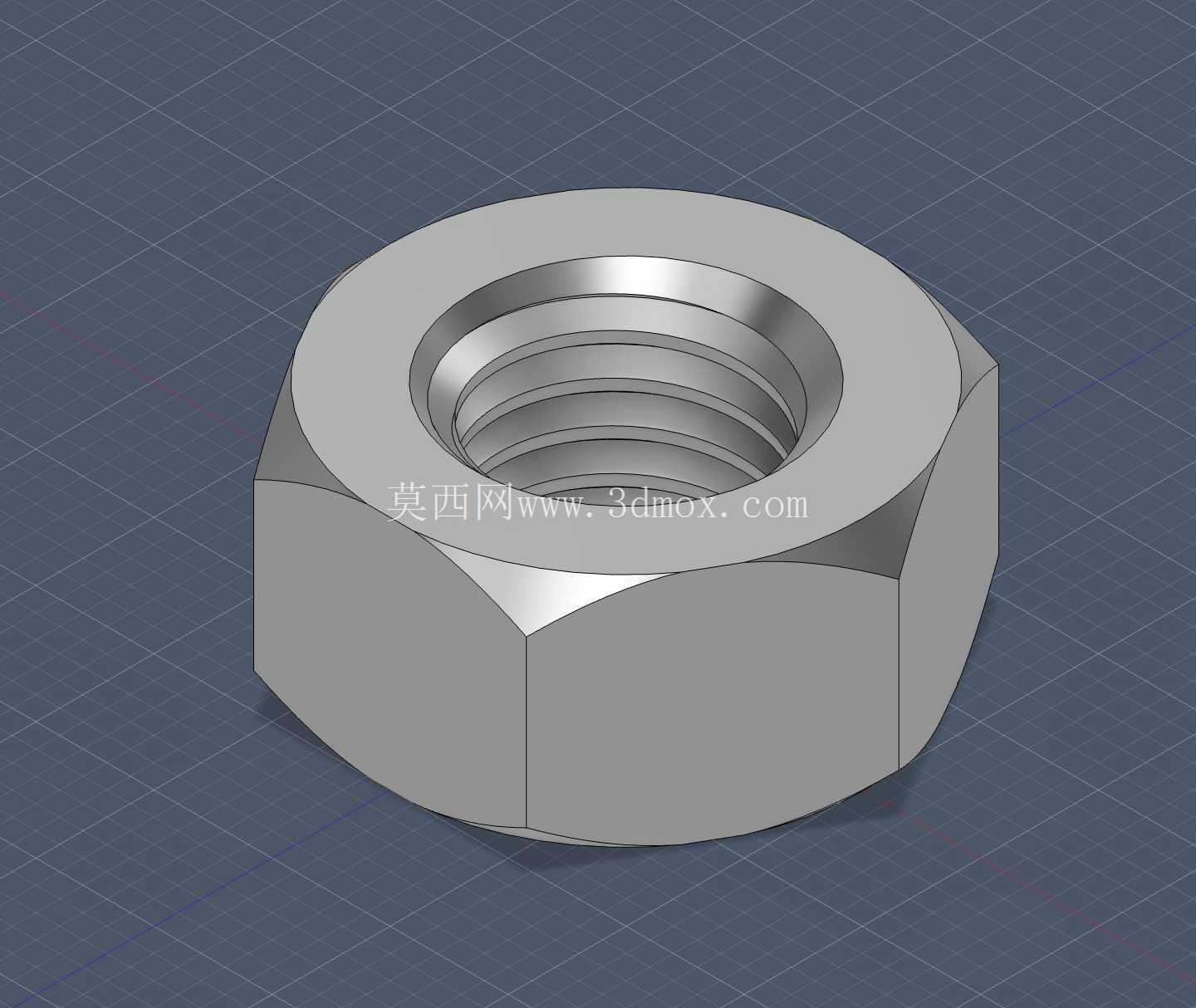

　　在各类机械装配、工装夹具搭建、五金结构连接场景里，六角螺母是最基础也最核心的紧固配套零件，和对应规格的外螺纹螺栓、螺柱配合，实现两个或多个带通孔零件的可拆卸刚性连接，不管是小型消费电子的内部结构锁附，还是重型工程机械的机架拼接，甚至是民用家装的五金固定，都能看到这类零件的应用。这款六角螺母采用正六边形的外轮廓设计，并非随意选择外形，而是充分考虑了现场装配的通用性：常规的开口扳手、活动扳手、套筒扳手都能通过夹持六个平行的侧面施加拧紧扭矩，相比四边形轮廓，六角形在相同外接圆尺寸下能提供更多的扳手咬合面，在狭窄装配空间里，只需要将扳手转动60度就能找到下一个夹持位，大幅降低狭小工位的操作难度，同时六个受力面均匀分摊拧紧时的挤压力，不会因为局部应力过大造成棱边崩损，能承受更高的锁紧扭矩。

　　内孔采用连续的标准三角内螺纹结构，螺纹牙型经过规整的切削成型，牙顶和牙底的过渡圆弧符合通用紧固件的公差要求，和外螺纹件配合时，螺纹牙的接触面积能均匀分布在整个啮合长度上，避免局部牙型受力过载出现滑牙、脱扣的问题。设计过程中，首先确定了螺纹的公称尺寸和螺距参数，匹配对应强度等级的螺栓载荷要求，螺母的整体厚度经过载荷校核，保证螺纹啮合长度足够分担额定的轴向拉力，不会因为啮合牙数不足导致连接失效；六角的对边尺寸严格遵循通用紧固件的公差规范，和市面常规扳手的开口尺寸完全适配，不需要定制专用工具就能完成装配。

　　螺母的上下两个端面都做了平整的精加工处理，装配时和被连接件的表面能完全贴合，不会因为端面倾斜导致锁紧时出现附加的弯曲应力，保证连接后的轴向受力均匀。在实际安装使用时，需要注意螺母的支撑面要和螺栓轴线保持垂直，如果被连接件表面存在倾斜，需要搭配平垫圈调整支撑面的平面度，避免拧紧过程中螺纹受到额外的侧向力，长期受振动载荷下出现松动。针对有防松需求的场景，还可以在这款螺母和被连接件之间加装弹簧垫圈或者止动垫圈，或者配合双螺母对顶的方式实现防松，不需要改动螺母本身的结构就能适配不同的防松要求。

　　从安装边界来看，这款螺母的外接圆直径决定了装配时需要预留的扳手操作空间，在做结构排布时，需要在螺母的六角外侧预留至少能容纳扳手厚度的操作空间，避免因为空间不足导致扳手无法卡入棱边，无法达到设计的锁紧扭矩。内螺纹的轴线和六角端面的垂直度是关键的形位公差要求，设计建模时严格控制了这个公差值，保证锁紧后螺栓不会出现偏斜，连接后的结构不会因为附加应力出现疲劳损坏。相比其他外形的螺母，比如圆螺母、蝶形螺母，六角螺母的适用场景更广，不需要在螺母本体上加工专用的扳持槽或者翼型结构，整体结构更紧凑，适合在大部分常规紧固场景使用，而且标准化程度高，备件替换非常方便，不需要为了单个损坏的螺母专门定制加工，大幅降低设备的维护成本。建模过程中，先绘制正六边形的外轮廓草图，拉伸得到螺母的基体，之后在内孔位置绘制螺纹的牙型轮廓，通过螺旋切除的方式完成内螺纹的成型，最后对棱边做微小的倒角处理，去除加工时的锐边毛刺，避免装配时划伤操作人员或者被连接件的表面，同时倒角也能让螺母在对准螺栓螺纹时更容易导入，提升装配的效率。
