专业音响低音炮箱体结构三维设计

在专业扩声系统的落地应用中，低音单元的箱体结构直接决定了低频段的声压输出效率、低频下潜深度与驻波抑制表现，本次呈现的箱体结构针对18英寸大功率低音单元的安装适配做了全维度的结构考量。从实际工程场景出发，这类箱体常应用于户外演出固定扩声点位、酒吧低频补声阵列、livehouse舞台返送低音组等场景，需要在持续大功率输出的工况下保持结构稳定性，避免箱体谐振带来的音染，同时兼顾内部气流导向的平顺性，减少湍流造成的低频失真。

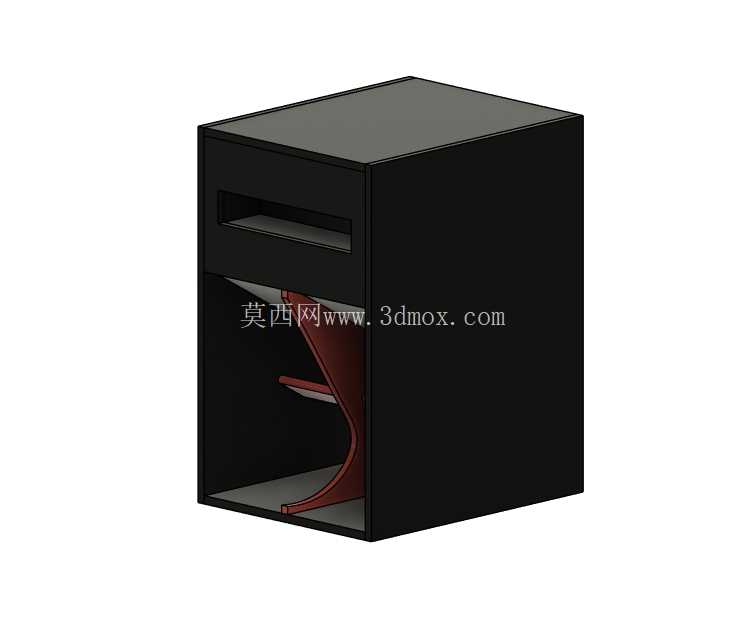

从结构设计逻辑来看，整个箱体采用方正的外部轮廓，这种形态首先是为了适配多箱体堆叠阵列的安装需求，规整的外表面可以让相邻箱体紧密贴合，在搭建阵列时不需要额外的转接固定件，直接通过标准快锁件就能完成组接，大幅降低现场搭建的工时消耗。外部壳体采用等厚的围板结构，所有拼接位置采用止口配合设计，相比简单的平面对接，止口结构既能提升拼接处的结构强度，避免大功率振动下拼接缝出现开裂漏气，也能减少缝隙处的声泄漏，保证箱体内部声压的有效利用率。

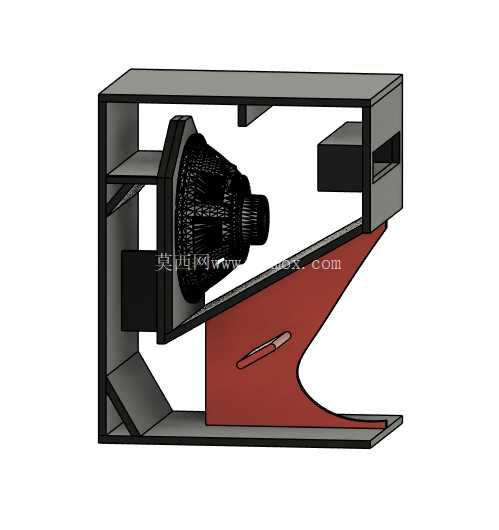

内部的导流结构是整个设计的核心部分，区别于简单的倒相管结构，本次设计采用了曲面导流的声路径设计，曲面的弧度经过声学路径计算，让单元背面辐射的声波经过导流面的平滑引导，从箱体前部的出声口输出，整个导流路径没有直角突变结构，避免声波在直角位置形成反射驻波，减少低频段的峰谷失真。导流结构的曲面采用等厚板材热压或者多层板铣削成型的工艺适配结构，安装位置与箱体围板、单元安装面板之间采用嵌入式定位，安装时不需要复杂的工装定位，依靠结构本身的止口就能完成精准对位，降低生产装配的难度。

单元安装位设置在箱体内部的承载隔板上，隔板的厚度比外围围板增加30%，用来承载18英寸低音单元工作时的持续振动载荷，隔板与围板的连接位置设置了三角形加强筋，避免大动态下隔板出现形变位移。单元的安装孔位采用标准的18英寸低音单元通用孔距，适配市面上绝大多数同规格专业低音单元的安装，不需要额外做孔位修改，提升了箱体的通用适配性。箱体前部的出声口采用窄缝式设计，开口宽度经过气流速度计算，保证大动态下气流通过出声口时的流速控制在合理区间，避免气流摩擦产生的风噪，出声口的边缘做了圆角过渡处理，进一步降低气流切割带来的异常噪声。

从安装边界尺寸来看，方正的外部轮廓让箱体可以直接适配标准的航空箱运输尺寸，不需要单独定制运输包装，单箱体的宽度和深度比例控制在1.2:1，这个比例既能保证内部声腔的容积满足18英寸单元的容积需求，也能避免箱体过深导致的运输、摆放不便。箱体的背部预留了接线面板的安装位置，位置避开了内部导流结构的气流路径，不会因为接线面板的凸起干扰内部气流的走向，接线面板的安装位采用沉台设计，安装完成后面板与箱体背部表面齐平，堆叠时不会出现干涉。

在结构强度校核层面，整个箱体的板材拼接位置都预留了涂胶槽，装配时在槽内注入结构胶后再进行紧固件连接，保证连接位置的气密性和结构强度，所有外露的边角都做了小尺寸的倒角处理，既避免搬运过程中边角磕碰造成的板材损坏，也能消除尖锐边角带来的安装搬运安全隐患。内部的导流结构与箱体底板之间设置了支撑肋，连接位置同样采用结构胶加固，避免长期振动下导流结构出现松动移位，保证声学性能的长期稳定性。

从实际使用的适配性来看，这种箱体结构既可以作为单只全频音箱的低音补充单元单独使用，也可以多只组合成低音阵列，通过不同的堆叠方式实现不同指向性的低频覆盖，规整的外形让它可以嵌入安装在固定扩声场所的墙体或者吊顶结构内，不需要额外做装饰外罩就能和装修结构融合。整个结构没有复杂的异形曲面外露，生产加工时所有板材都可以通过标准的板材切割设备完成加工，不需要特殊的五轴加工设备，有效控制生产制造成本，适合批量生产应用。
